50×50规格平开合页金属铰接结构

　　日常做设备防护门、小型机柜翻盖、轻型箱体舱门的结构设计时，这类50×50规格的平开合页是选型频率极高的铰接连接件，很多刚入行的结构工程师容易忽略合页选型的安装边界细节，最后现场装配时才发现干涉、开合卡滞或者承重不足的问题，结合这个合页的结构设计可以把实际选型和建模的注意点梳理清楚。先看实际应用场景，这类尺寸的合页不属于重型承重铰链，单页额定静载荷一般在15kg以内，适合用在厚度1.2-2.5mm的冷轧钢板机柜侧门、铝型材框架的亚克力防护挡板、小型设备的检修翻盖、户外配电箱的侧开舱门这些位置，不适合用在大型工业门、重型设备防护门这类需要高承重的场景，选型时如果单扇门重量超过12kg，建议每扇门均匀布置3个同规格合页，

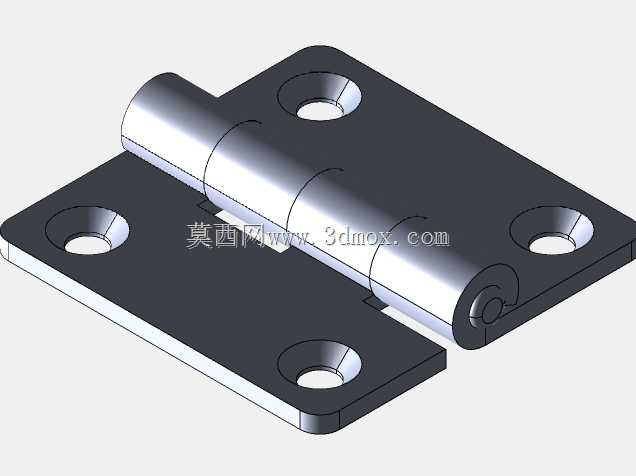

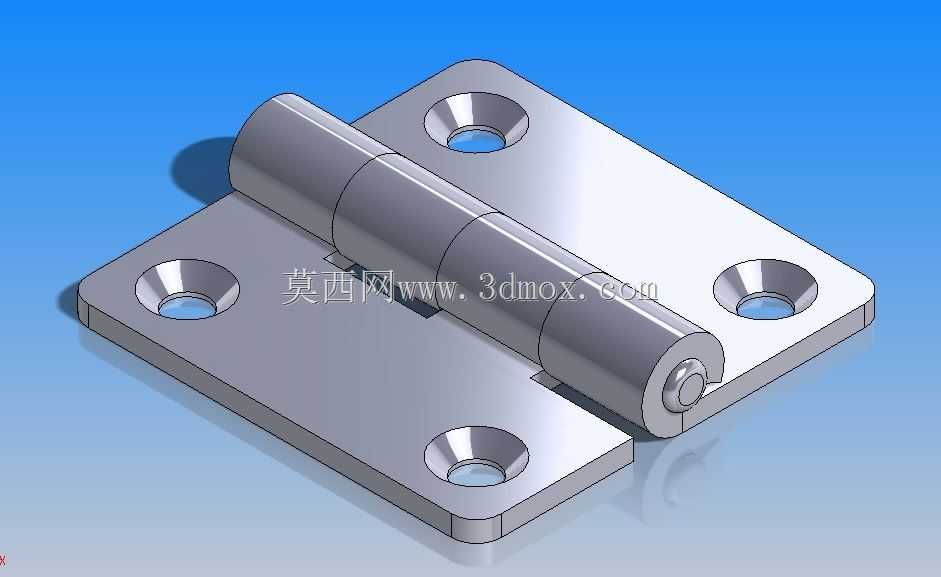

　　避免长期开合后页片变形导致门体下垂。从产品功能特性来看，这个合页采用的是双页片中间穿轴销的经典平开合页结构，两个页片完全对称，每个页片上加工了两个沉头安装孔，沉头孔的尺寸适配M5规格的沉头螺丝，装配后螺丝头完全沉入页片平面，不会突出页片表面刮蹭门体或者安装框架，也不会在开合过程中产生干涉。中间的铰接轴采用卷边铆接结构，轴套部分是两个页片分别卷出半圆弧筒，拼合后穿入实心钢销，两端做铆压封边，不会出现轴销脱出的问题，铰接位置的配合间隙控制在0.1-0.15mm之间，既保证开合时转动顺畅无卡滞，又不会因为间隙过大导致门体晃动量超标，开合角度可以达到0-180度，完全满足常规侧开门的全开需求，不会出现门开到90度就被页片顶住的问题。

　　再讲设计思路，建模的时候首先要确定安装边界，两个页片的长宽都是50mm，页片厚度为2mm，合页完全闭合时整体厚度为5.5mm，这个厚度参数很重要，在做门体和框架的间隙设计时，要预留至少6mm的安装间隙，避免合页安装后门体和框架贴死无法开合。沉头孔的位置是从页片的侧边向内偏移12mm，上下方向居中布置，两个孔的中心距为26mm，这个安装孔距是行业通用的标准尺寸，后期维护更换时不需要重新在门体或者框架上打孔，可以直接替换同规格的其他合页。中间铰接筒的外径为8mm，轴销直径为6mm，这个尺寸的轴销强度足够满足轻型门体的承重需求，不会因为长期反复开合出现轴销弯曲变形的问题。建模过程中还要注意细节处理，页片的四个边角都做了R1的圆角处理，

　　避免安装时锋利的边角划伤操作人员，沉头孔的沉头深度为1.2mm，刚好适配M5沉头螺丝的头部高度，装配后螺丝头和页片表面齐平。铰接位置的转动配合要做合理的间隙预留，不要把两个页片的卷边部分做成完全贴合的零间隙状态，实际生产中钢板冲压、卷边都会存在一定的公差，零间隙的设计在实际生产装配后会出现转动卡滞的问题，预留0.05mm的单边间隙是比较合理的设计值。另外还要考虑安装时的对位问题，两个页片的安装孔位置完全对称，在出工程图的时候可以标注清楚孔位的相对位置，方便钣金加工时直接冲孔，不需要二次划线打孔，减少现场装配的工作量。实际使用中如果是用在户外设备上，这类合页一般会选用304不锈钢材质，表面做抛光或者拉丝处理，具备不错的防锈能力；如果是用在室内机柜上，也可以选用冷轧钢材质表面镀锌的版本，成本更低，防锈能力也能满足室内使用需求。选型的时候还要注意，不要把这类平开合页和阻尼合页、弹簧合页混淆，这个结构的合页没有自带阻尼或者自动回弹的功能，需要配合门吸或者门锁来保持门体的开启或者关闭状态，如果需要门体自动闭合，就要选带弹簧结构的合页，不要选错型号。做装配验证的时候，要模拟门体开合的全行程，检查合页在0度、90度、180度几个关键角度下，页片和门体、框架之间有没有干涉，螺丝头有没有和其他部件刮蹭，尤其是当门体边缘有密封胶条的时候，要计算好胶条的压缩量，预留足够的开合间隙，避免胶条被合页夹住导致门体关不严。
