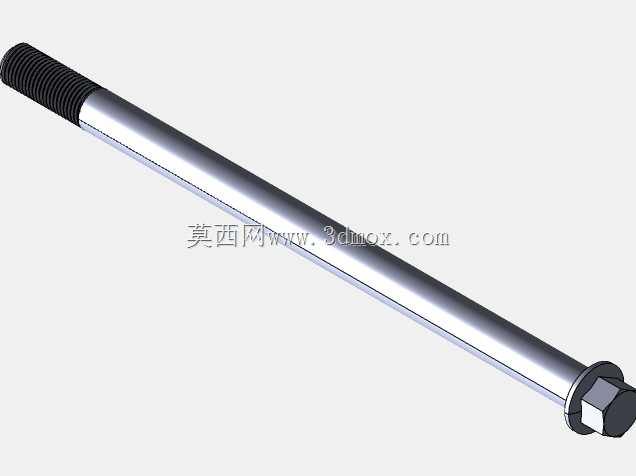

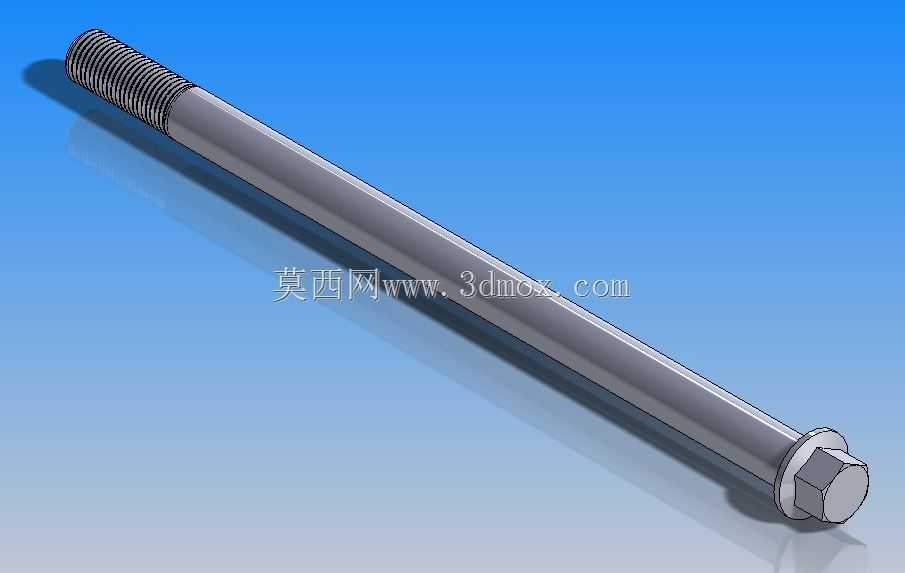

六角头M12规格长杆轮轴紧固连接件

　　在两轮代步工具、小型输送线辊组、轻型传动机构的装配场景中，这类带六角头部的长杆轮轴是承担径向承载与轴向定位双重作用的核心连接件，不同于普通全螺纹螺栓，其杆身大部分区域为光轴结构，仅在端部预留足够的螺纹啮合长度，这种结构设计能大幅降低杆身与安装孔配合时的摩擦阻力，同时避免全螺纹牙型在长期交变载荷下出现应力集中导致的杆身断裂问题。从实际装配边界来看，该零件公称直径为M12，有效配合长度达210mm，光杆段的尺寸公差通常取h7级，能够与安装位的衬套、轴承内圈形成过渡配合，既保证转动副的同轴度要求，又不会因为过盈量过大导致装配时压伤配合面。六角头部的对边尺寸符合标准外六角紧固件的通用规格，可使用常规开口扳手、套筒工具完成锁紧操作，

　　头部与杆身衔接处做了圆角过渡处理，能分散头部承载时的剪切应力，避免在大扭矩锁紧或者冲击载荷下出现头杆分离的失效情况。端部的螺纹段长度经过匹配计算，能够满足双螺母锁紧、配装防松垫圈的安装需求，当轮轴穿入轮毂、两侧支架的安装孔后，螺纹段露出的长度刚好可以完成锁紧件的装配，不会因为螺纹过长导致多余牙段外露剐蹭周边部件，也不会因为螺纹过短导致啮合牙数不足引发松脱风险。在实际设备运行过程中，这类轮轴的光杆段会与轮毂内的轴承或者轴套直接接触，承担轮毂转动时的径向载荷，因此杆身表面粗糙度要求控制在Ra1.6以内，减少转动过程中的摩擦损耗，延长配套轴承的使用寿命。设计这类零件时，需要重点核算杆身的长径比，210mm的长度对应M12的直径，

　　长径比接近17.5，属于细长轴类零件，建模时需要考虑热处理后的直线度公差，避免加工完成后杆身弯曲导致装配卡滞、转动不畅的问题。同时要注意螺纹收尾处的退刀槽尺寸，退刀槽的直径要略小于螺纹小径，宽度要满足螺纹加工刀具的退刀需求，同时退刀槽与光杆段的衔接处也要做圆角过渡，避免此处成为应力薄弱点。在轻型电动自行车、折叠代步车的前轮装配场景中，这类轮轴需要同时穿过前叉两侧的安装槽、轮毂中心的轴承内孔，锁紧后既要保证轮毂能够顺畅转动，又要限制轮毂的轴向窜动量，因此光杆段的长度尺寸需要严格匹配前叉的开档宽度，公差控制在±0.1mm以内，尺寸过大则会导致前叉被撑开产生装配应力，尺寸过小则会出现轮毂轴向窜动、行驶时轮组摆动的问题。

　　在小型输送设备的从动辊组装配中，这类长杆轮轴可以作为辊筒的固定芯轴使用，光杆段穿入辊筒内部的轴承内圈，两端螺纹段固定在输送线的侧架上，辊筒围绕固定的轮轴转动，这种应用场景下轮轴不随辊筒转动，因此对杆身的圆度、表面硬度有更高要求，通常会做调质处理提升杆身的综合力学性能，表面硬度达到HB220-250区间，能够承受长期的径向载荷而不发生弯曲变形。建模过程中需要准确还原六角头部的倒角、杆身与头部的过渡圆角、螺纹段的牙型轮廓、退刀槽的结构细节，这些细节直接影响后续工程图导出、装配干涉检查的准确性，如果忽略过渡圆角的建模，在做有限元应力分析时会出现应力值异常偏高的结果，误导结构强度校核的判断。同时要注意螺纹段的起始位置，要保证螺纹起始点与光杆段的衔接平滑，避免出现台阶凸起，导致装配时螺母无法顺畅旋入。这类零件虽然结构看似简单，但在整机装配中属于直接影响运行可靠性的基础部件，任何尺寸偏差、结构细节的缺失，都可能导致装配环节卡滞，或者设备运行过程中出现松脱、断裂的故障，因此在三维建模时需要严格遵循紧固件的相关设计规范，结合实际应用场景的安装边界、载荷特性确定各部分的结构尺寸，不能简单套用普通螺栓的模型参数随意拉伸成型。
