1/4规格U形螺纹紧固连接件结构设计

　　在管路铺设、小型设备机架装配、轻型载具附属件固定场景里，这类U形螺栓是非常常见的紧固元件，日常做设备改型、工装搭建设计时经常会用到。不同于普通六角头螺栓的单侧压紧逻辑，U形螺栓的核心作用是环抱圆柱形被固定件，通过两端的螺纹段配合平垫、弹垫、螺母，将管件、圆杆类构件锁紧在安装基座上，避免被固定件出现径向窜动或者轴向滑移。

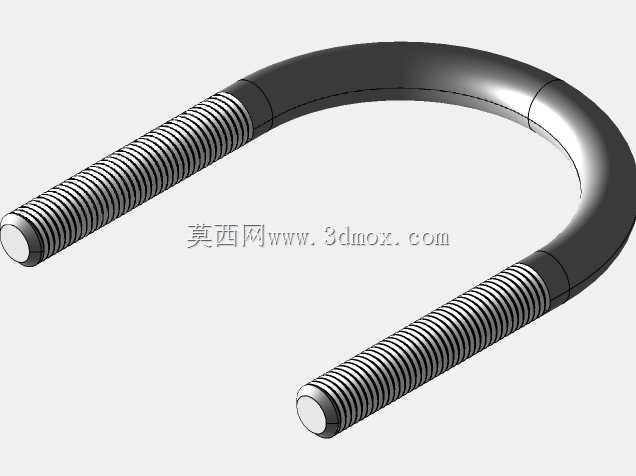

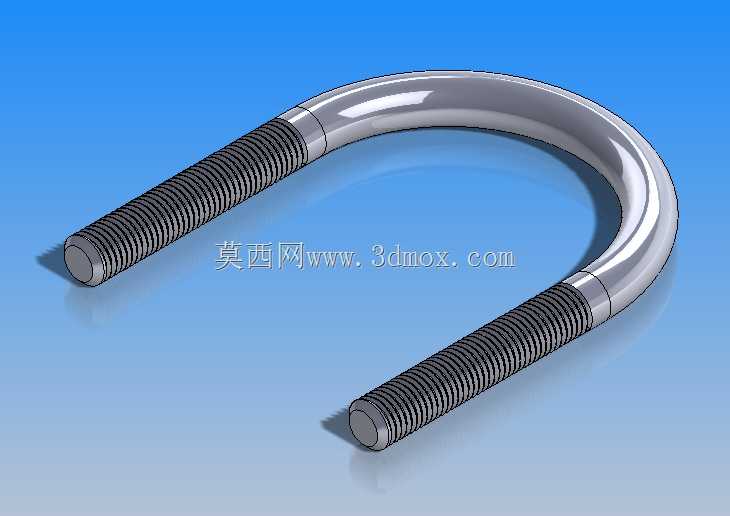

　　设计这类U形件的时候，首先要确定的是弯曲段的内圆弧半径，这个参数直接决定了和被固定件的贴合度——如果圆弧半径比被固定管外径小，安装时螺栓无法完全环抱管件，锁紧后会出现局部应力集中，长期受振动影响容易出现螺栓弯段断裂或者管件表面压痕变形；如果半径过大，抱紧时会出现两侧间隙不均，锁紧力无法均匀作用在管件圆周方向，固定可靠性会打折扣。这款1/4规格的U形螺栓，弯曲段弧度做了平滑过渡，没有出现折弯处的截面缩颈问题，这一点在冷弯加工时很关键，很多小厂做的U形螺栓折弯位置会因为拉伸出现直径变细，受力时断裂风险会高很多。

　　两端的螺纹段长度设计需要匹配安装基座的厚度、垫片叠放厚度以及螺母的锁紧余量，通常螺纹段要比总安装厚度多出3-5个螺距，保证螺母能完全锁紧，同时不会因为螺纹过长导致安装后多余螺纹段剐蹭周边构件。螺纹采用的是标准三角螺纹，牙型角符合通用紧固螺纹的规范，牙顶和牙底没有明显的加工毛刺，和标准螺母配合时不会出现卡滞、滑牙的问题。从结构上看，螺栓的直杆段和螺纹段的过渡位置做了退刀处理，避免螺纹加工到弯曲根部，因为弯曲根部本身是应力集中区域，如果螺纹延伸到这个位置，受交变载荷时很容易从螺纹收尾处萌生裂纹。

　　实际应用中，这类小规格U形螺栓常用在气动管路固定、小型线束的成排绑扎固定、轻型货架的圆杆横撑连接、非机动车的附属配件安装场景。比如在小型自动化设备的气路排布时，直径6-10mm的气管沿着机架型材铺设，每隔300-500mm就需要用一个对应规格的U形螺栓配合管卡将气管固定，避免设备运行时气管随气流抖动出现接头松动；在户外小型通讯天线的支架安装时，也会用到这类U形螺栓把天线抱杆固定在楼顶的钢结构支架上，因为U形螺栓的环抱式固定不需要在被固定件上打孔，不会破坏抱杆或者管件本身的结构强度，安装和后期调整位置都很方便，只需要松开两端螺母就可以调整管件的轴向位置或者转动角度，调整到位后重新锁紧即可。

　　建模的时候要注意折弯处的圆角处理，不能直接做直角折弯，实际生产中冷弯工艺本身就会形成自然的过渡圆角，建模时还原这个细节才能让后续的工程图输出、有限元受力分析更贴合实际情况。螺纹部分如果是做装配示意可以采用装饰螺纹线，如果是做加工级的模型需要还原真实牙型，要注意螺旋线的螺距和螺纹公称直径的匹配，1/4规格的紧固螺纹对应标准螺距，不能随意设定参数。安装边界上，这类U形螺栓的安装孔中心距和两端直杆段的中心距是一致的，在安装基座上设计安装孔时，孔位公差要控制在合理范围，孔距偏差过大的话安装时会强行掰直螺栓杆部，导致螺栓产生预加应力，降低实际承载能力。另外，螺栓的表面处理通常会根据使用环境选择镀锌或者发黑，镀锌件适合普通户外或者潮湿环境，发黑件适合室内设备的装配，建模时可以根据应用场景赋予对应的材质外观，方便做整体装配的效果展示。

　　很多新手设计时容易忽略U形螺栓开口处的张开量问题，实际生产中冷弯后的螺栓会有轻微的回弹，导致两端直杆段的张开角度略大于平行状态，建模时如果完全做成绝对平行，实际生产出来的零件安装孔位会出现偏差，所以在做工艺建模时需要提前考虑回弹补偿，不过如果是做装配示意模型，保持直杆段平行即可，满足装配干涉检查的需求就可以。在做受力校核时，U形螺栓的主要失效形式是弯曲段的塑性变形和螺纹段的滑牙，所以选型时要根据被固定件的重量、工作时的振动加速度来计算所需的螺栓直径，1/4规格的这类螺栓适合承载较轻的固定场景，不能用来固定大直径的液压管路或者重型构件，否则容易出现螺栓断裂导致固定失效。
