工程机械行走机构回转支承底架结构

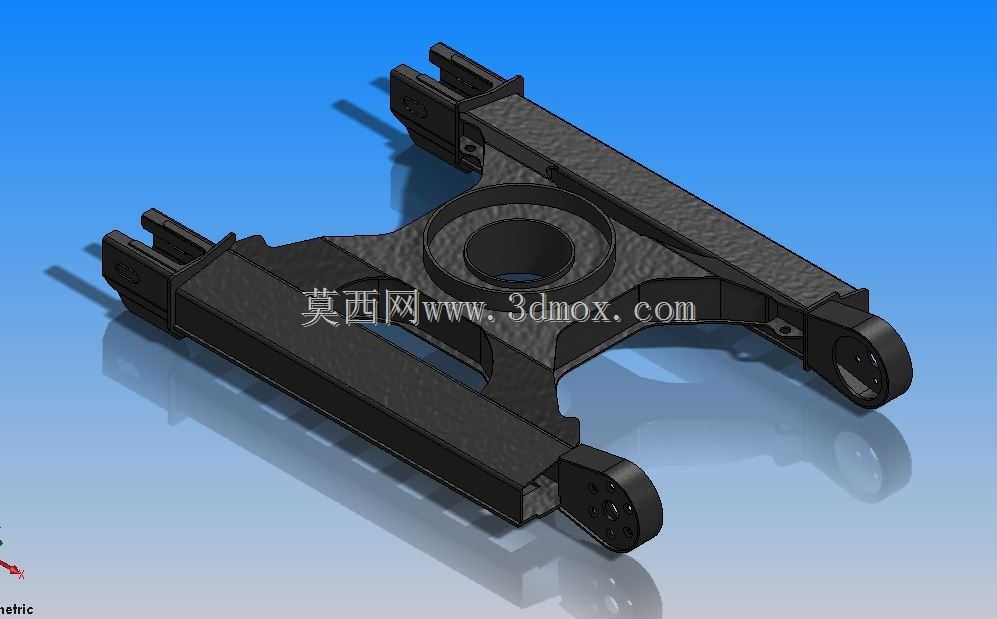

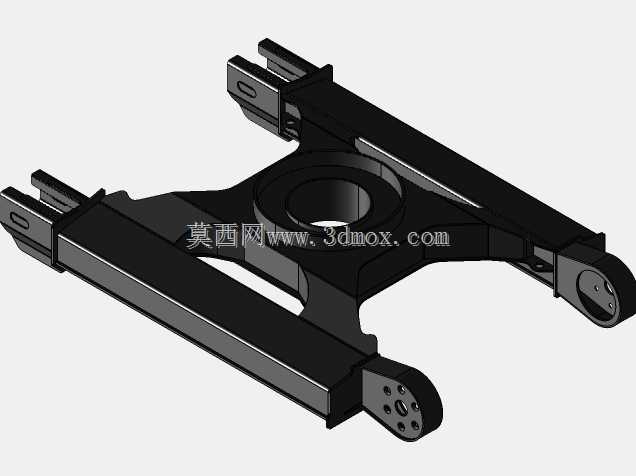

　　该结构件为小型履带式工程设备的下车架主体，承担整机上部载荷传递、行走机构连接、回转支承安装的核心作用，常见于1.5吨到3吨级微型挖掘机、小型履带吊、履带式滑移装载机的下车系统中，是整机承载的核心骨架结构。从结构布局来看，整体采用对称式X型箱型梁设计，中间位置设置带环形安装止口的回转支承连接座，止口尺寸匹配常用的小吨位回转支承外圈安装孔位，环形座下方设置放射状加强筋，将上部回转平台传递的垂直载荷、倾覆力矩均匀分散到两侧的纵梁结构上，避免局部应力集中导致的结构开裂。两侧纵梁采用变截面箱型焊接结构，靠近回转中心的位置截面高度更大，向两端行走架连接位置逐步收窄，兼顾承重能力与结构减重需求，纵梁两端设置铰接式连接耳板，

　　耳板上加工有同轴度要求极高的销孔，用于连接履带行走架的张紧端与驱动端，销孔位置预留有润滑脂注油通道的安装空间，可适配常规的销轴式浮动密封结构，满足泥泞、多尘工况下的铰接部位密封要求。设计过程中优先考虑了载荷传递路径的合理性，上部工作装置偏载产生的倾覆力矩，会通过回转支承连接座的环形法兰传递到X型主梁的四个分支，再通过纵梁分散到两侧履带的接地段，每一处梁体的折弯角度都经过受力校核，避免出现载荷传递的硬拐点，减少应力集中系数。安装边界方面，两侧纵梁外侧的安装耳板中心距匹配标准小吨位履带行走架的安装尺寸，耳板销孔直径适配常用的40mm直径铰接销轴，中间回转支承安装座的止口深度、螺栓孔分布圆直径均符合行业通用的小吨位回转支承安装规范，

　　可直接适配市面主流的回转支承产品，无需额外加工转接法兰。纵梁下表面预留了拖链轮、支重轮的安装螺栓孔位，孔位位置与履带行走系统的配套件安装尺寸完全对齐，装配时可直接固定行走系统的相关部件，不需要现场配焊安装座。结构的壁厚选择兼顾了强度与整机重量控制，主梁主体板材采用常用的工程结构钢厚度，在受力较大的回转支承安装座位置额外加厚了底板厚度，耳板位置采用双层板叠焊结构，提升铰接部位的抗挤压、抗剪切能力，避免频繁受冲击载荷出现耳板开裂、销孔变形的问题。在实际工况中，该底架需要承受整机行走时的地面冲击、作业时的工作装置反作用力、回转启停时的惯性力矩，因此在梁体的焊接连接处均设置了圆弧过渡结构，避免焊接应力集中，同时在箱型梁内部预留了焊接工艺孔，

　　方便内部焊缝的施焊与后期防腐处理，所有外露的边棱均做了倒角处理，避免装配过程中划伤密封件或操作人员。该结构的三维建模过程中，所有安装孔位、配合面均按照实际加工公差要求设置了建模基准，同轴度、平面度等形位公差在建模时就做了对应约束，可直接导出工程图用于生产下料，也可导入有限元分析软件做工况载荷校核，验证不同偏载角度下的结构应力分布，优化局部壁厚与加强筋的布置位置。
