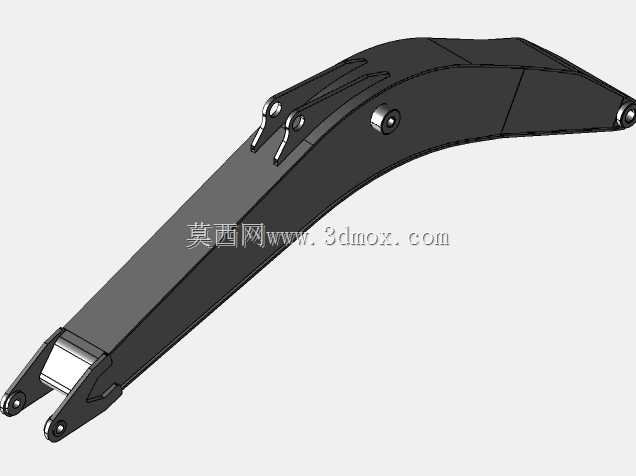

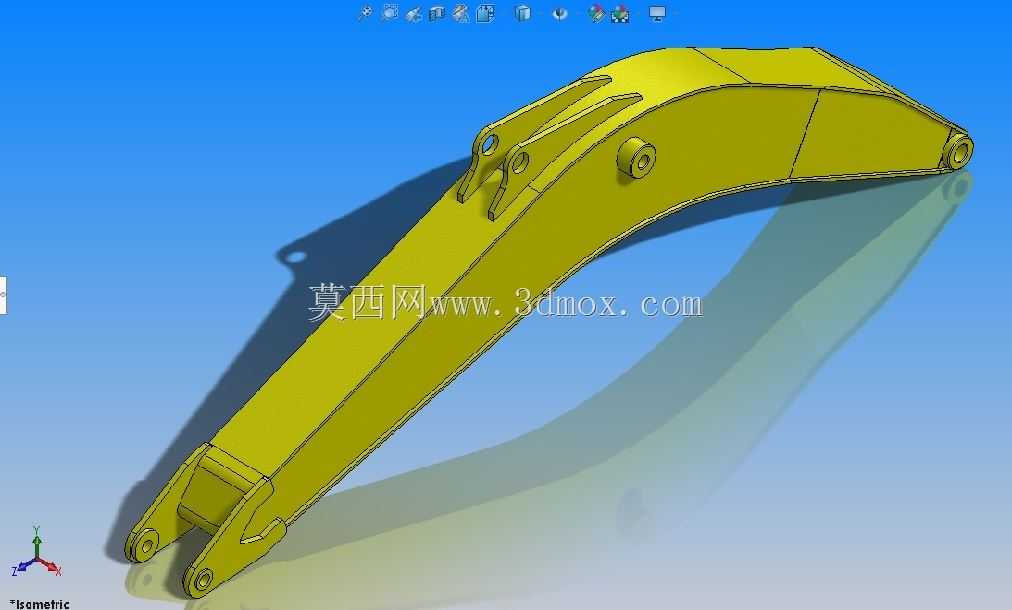

遥控挖掘机动臂结构三维设计模型

　　该RC动臂主要应用于缩比遥控挖掘机模型的工作装置区段，是遥控模型实现挖掘动作模拟的核心受力构件，衔接上部回转平台与斗杆部件，承担挖掘作业过程中的载荷传递与动作支撑作用，在小型遥控工程模型、教学演示教具、缩比作业模拟设备中均有适配空间。从实际功能来看，该动臂作为工作装置的主支撑臂段，需要配合动臂油缸完成举升、下落的俯仰动作，同时将斗杆、铲斗端传递来的挖掘阻力、物料重力逐层传递至回转平台结构，因此结构设计上兼顾了轻量化与结构强度的平衡，适配遥控模型的小载荷作业场景，既不会因结构过重导致舵机负载超限，也不会因壁厚过薄出现作业过程中的结构形变、铰接位松旷问题。设计过程中优先确定了两端铰接点的中心距参数，作为动臂的核心安装边界，

　　上端铰接位匹配模型回转平台的动臂连接耳板间距，预留的销轴安装孔公差带按照小间隙配合设定，保证铰接转动顺畅无卡滞，同时避免径向窜动过大导致动作虚位；下端铰接位匹配斗杆连接端的安装尺寸，同步预留了斗杆油缸的铰接安装座，安装座的位置经过运动仿真校核，保证动臂全行程俯仰过程中不会与周边结构件出现运动干涉。外形设计上采用了变截面弧形梁结构，相比直臂结构更贴合真实挖掘机的动臂受力特性，弧形轮廓能够在举升过程中获得更优的受力角度，降低铰接点的集中应力，同时外轮廓做了等壁厚抽壳处理，内部根据受力路径布置了局部加强筋，在铰接孔周边做了加厚凸台处理，避免频繁转动磨损导致孔位扩大。动臂上的油缸安装耳座采用对称双板结构，

　　耳板间距匹配模型通用的微型液压油缸或者舵机推杆的连接端宽度，耳板上的销轴孔与主铰接孔保持平行度公差，避免油缸动作时出现侧向别劲的问题，影响动作平顺性。从安装边界来看，该动臂的整体外轮廓宽度控制在适配1:12至1:14比例RC挖掘机的尺寸区间，所有铰接孔的孔径统一匹配该比例段模型通用的销轴直径，无需二次扩孔或者打磨即可直接装配，动臂背部预留的管线槽位可以容纳液压油管或者舵机控制线，避免动作过程中管线被挤压磨损。结构设计阶段通过运动仿真模拟了最大挖掘深度、最大卸载高度两个极限工况下的动臂姿态，确认所有铰接点的转动角度范围不会超出油缸的行程限制，同时校核了动臂在额定挖掘载荷下的形变位移量，将最大形变量控制在不影响动作精度的范围内，

　　铰接位的应力集中区域通过圆角过渡、局部加厚的方式做了优化，避免长期往复动作出现疲劳断裂问题。该动臂的外形细节还原了实车动臂的结构特征，包括侧面的工艺凹槽、铰接位的加强凸缘，既保证了外观仿真度，也通过这些结构特征提升了臂体的抗扭刚度，在侧向受力时不容易出现扭曲变形。对于RC模型改装、教学模型搭建的从业者来说，该结构可以直接作为工作装置的主臂段使用，也可以根据自身的模型比例调整参数缩放，铰接点的位置参数可以直接复用，减少运动校核的重复工作量，变截面的结构设计思路也可以迁移到其他比例的工程模型臂架设计中，平衡仿真外观与结构性能的需求。
