AGS品牌气动夹持空气钳结构设计

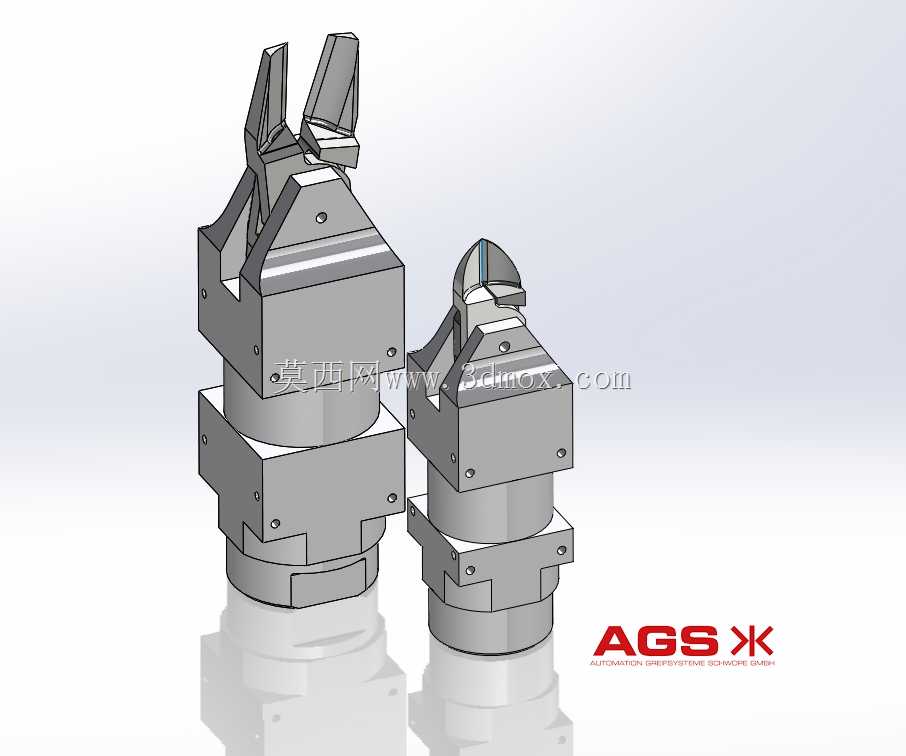

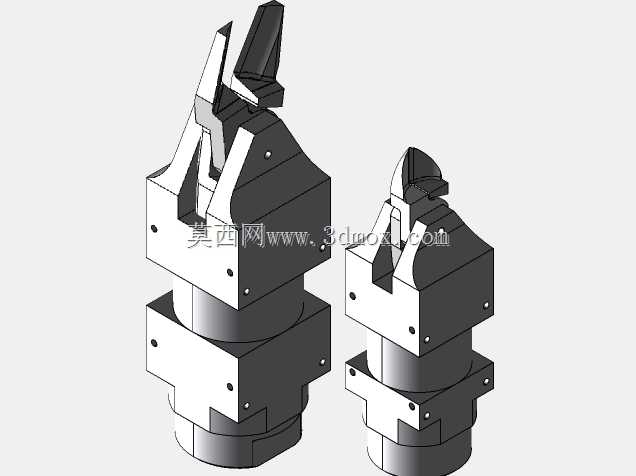

　　这款空气钳属于气动执行末端的夹持类工装部件，目前在3C电子组装、小尺寸零件上下料、精密装配工位的应用占比逐年提升，相比传统电动夹爪，它依靠压缩空气驱动，响应速度更快，夹持力的调节区间更宽，在需要频繁开合的高速工位上，使用寿命也更长。从结构设计来看，这款空气钳采用了双活塞驱动的内部传动逻辑，缸体部分做了方形安装基准面设计，四个端面都预留了安装螺孔，不管是正装、侧装还是倒装在机械臂末端或者工装台架上，都能找到对应的安装定位面，不需要额外做转接法兰，能大幅缩减现场安装的调试周期。钳头部分做了两种不同的夹持构型，一款是平口带V型定位槽的夹指，适合夹持圆柱类、轴类小零件，另一款是开合角度更大的尖嘴夹指，适合夹持异形件、薄壁件，

　　夹指和驱动块之间采用快拆式的销钉定位，现场更换夹指不需要拆解整个缸体，只需要拔出定位销就能完成替换，适配不同的生产夹持需求。在安装边界上，这款空气钳的缸体外径控制在常规气动夹爪的通用尺寸区间，方形安装面的边距和同规格的日系、台系气动夹爪安装孔位完全兼容，做老设备的备件替换时，不需要改动原有安装板的孔位，直接锁附就能完成替换，气路接口采用了标准的侧面内螺纹接口，不管是接快插接头还是硬管连接，都能适配常规的气动管路规格。从功能特性来说，这款空气钳的开合行程做了限位设计，夹指的开合行程可以通过尾部的调节螺钉进行微调，避免开合行程过大碰伤周边的工装部件，夹持力的大小可以通过进气压力进行线性调节，在0.3MPa到0.

　　7MPa的常规工厂供气压力区间内，夹持力可以覆盖几牛到几十牛的需求，既能夹持轻薄的塑料件不会夹伤，也能夹持金属小零件保证搬运过程中不会脱落。在实际的产线应用中，这类空气钳经常搭配小型气动滑台、旋转气缸组成模块化的拾取机构，用在电子产品的螺丝锁付工位夹取螺丝、在包装工位夹取小型包装盒、在检测工位夹取待测零件移动到检测位，相比大型的夹持工装，它的整体重量更轻，搭载在小型机械臂上的时候，不会给机械臂带来过大的负载，能提升机械臂的运动速度和定位精度。设计过程中，缸体的密封结构采用了双向密封圈的设计，活塞往复运动的时候，密封圈的磨损量更小，在常规的洁净车间环境下，长期运行也不会出现漏气的问题，夹指的导向部分做了硬质氧化处理，耐磨性能更好，

　　长期频繁开合也不会出现导向间隙变大、夹指偏摆的问题，能保证长期运行的夹持重复定位精度。另外这款空气钳的整体外形做了无突出棱角的设计，在人员靠近的协作工位上使用时，不会因为尖锐棱角带来安全隐患，表面做了哑光阳极氧化处理，不容易沾附车间的灰尘和油污，日常清洁维护也更方便。在选型适配的时候，需要注意根据实际夹持的零件重量、夹持面的材质来匹配对应的夹指构型和供气压力，如果是夹持表面易刮花的零件，还可以在夹指的夹持面粘贴聚氨酯垫片，进一步提升夹持摩擦力的同时避免夹伤零件表面，气路连接的时候建议在进气端加装小型调压阀和节流阀，调节夹爪的开合速度，避免开合速度过快产生冲击，影响夹爪的使用寿命和夹持精度。
