带散热冷却结构的斯特林动力装置

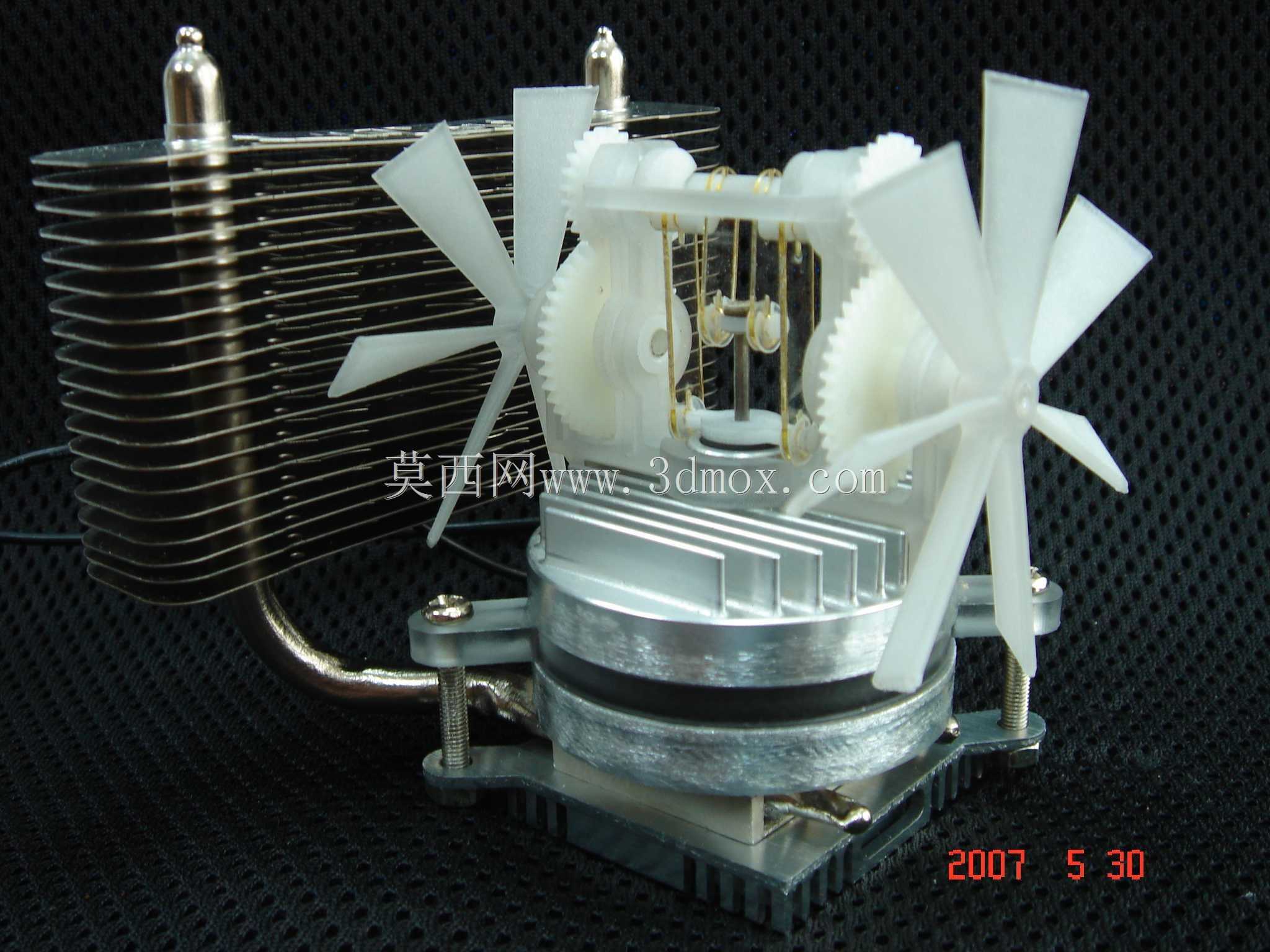

　　这套带集成冷却结构的斯特林动力装置，在小型外燃动力演示、低品位热能回收利用场景中有着明确的应用定位，区别于传统开式内燃机的工作逻辑，它依靠闭式循环内工质的受热膨胀、遇冷收缩形成压差驱动活塞往复运动，整套结构的设计核心围绕换热效率提升与动力传输稳定性展开。从实际功能层面看，装置集成的铝制叠片式散热鳍片承担着冷端的核心换热职责，多鳍片平行排布的结构最大化拓展了与空气的接触面积，搭配两组对称布置的塑料轴流风扇，能够在装置运转过程中持续带走冷端积聚的热量，维持冷端与热端之间足够的温度差，这是斯特林装置能够持续输出动力的核心前提。传动部分采用尼龙材质的直齿轮组完成动力换向与扭矩传递，齿轮啮合间隙经过适配调整，既保证传动过程无卡滞，

　　也能通过尼龙材料的自润滑特性减少运转过程中的摩擦损耗，不需要额外添加润滑介质就能维持长时间平稳运转，曲轴连杆机构采用细金属拉杆与配重结构配合，抵消活塞往复运动产生的惯性力，降低运转过程中的振动幅度。设计过程中优先考虑了安装边界的适配性，整套装置的底座采用金属冲压成型结构，预留了四个对称的螺栓安装孔位，可以直接固定在实验台架或者热能演示平台上，不需要额外设计转接支架，热端的集热结构采用圆柱形铝合金腔体，壁厚均匀，能够快速将外部热源的热量传导至腔体内的工质，冷端与热端之间采用隔热垫片分隔，避免热量直接从热端传导至冷端造成换热效率下降。外形尺寸方面，整套装置的横向宽度控制在单组常规电脑CPU散热器的尺寸范围内，纵向高度不超过150毫米，

　　不会占用过多的台架安装空间，散热风扇的动力直接取自装置本身的曲轴输出，不需要额外外接电源驱动，当热端温度达到工作阈值后，曲轴转动带动风扇同步运转，形成冷却能力随输出功率自动匹配的正向循环，功率输出越高，风扇转速越快，冷端散热能力越强，能够有效避免冷端温度随运转时间上升导致的动力衰减。在结构细节处理上，连接热端与散热鳍片的导热管采用弯管成型工艺，管壁与鳍片之间采用过盈压装配合，保证接触热阻处于较低水平，活塞与气缸壁之间采用间隙密封设计，配合高精度的加工公差，既减少工质泄漏，也避免活塞运动过程中出现过大的摩擦阻力。这套装置既可以作为热力学教学的演示教具，直观展示外燃机的工作循环过程，也可以作为小型低品位热能回收的实验载体，验证工业余热、

　　太阳能集热等场景下的小型动力输出可行性，所有外露的运动部件都没有额外设置防护罩，方便观察内部齿轮、连杆的运动过程，适配教学场景下的结构展示需求，底座的固定孔位采用通用的孔距设计，能够兼容多数标准实验台架的安装孔位，不需要二次打孔加工就能完成快速部署。
