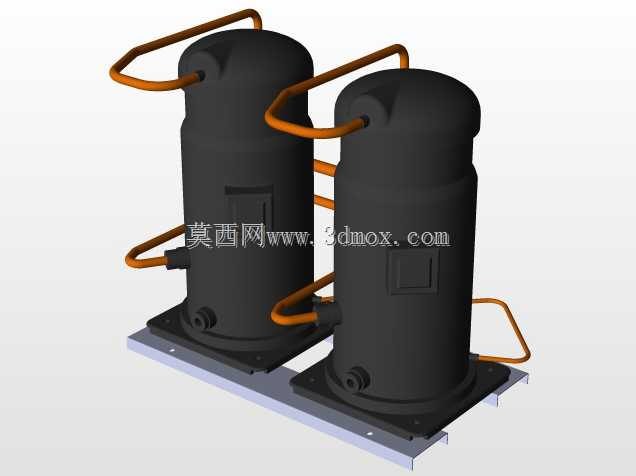

丹佛斯制冷压缩机连接管路结构设计

　　在商用制冷、冷链仓储以及工业低温冷却系统的搭建过程中，压缩机作为核心动力部件，其外接连接管路的设计合理性，直接决定整个制冷回路的运行稳定性与冷媒输送效率。这套针对丹佛斯压缩机适配的连接管路结构，完全围绕压缩机本体的接口位置、周边部件安装避让需求展开设计，没有采用常规直管拼接的方案，而是通过连续空间弯管的成型方式，一次性完成管路走向规划，减少了管路接头数量，从根源上降低了冷媒泄漏的风险点。从实际工程应用场景来看，这类管路主要承担压缩机排气侧与冷凝器、吸气侧与蒸发器之间的冷媒输送功能，管路内部长期承受高低压交替的冷媒冲击，同时还要适配压缩机运行过程中产生的微幅振动，因此在弯管段的曲率设计上，特意预留了足够的形变缓冲余量，

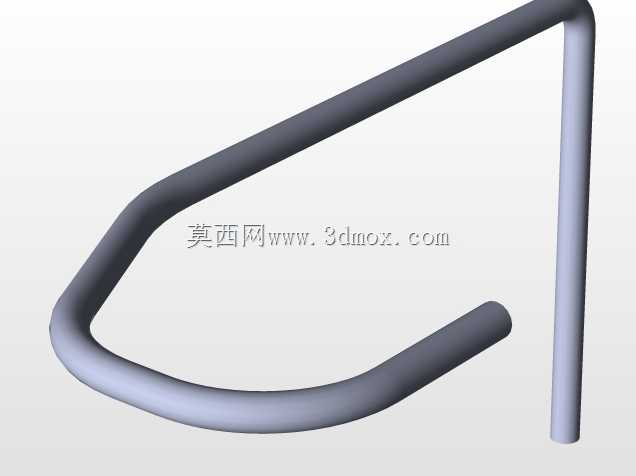

　　避免管路长期受振动应力影响出现焊缝开裂或者管壁疲劳破损的问题。设计过程中首先要确认压缩机本体的接口坐标，包括吸气口、排气口的伸出高度、接口朝向以及螺纹规格，再结合制冷机组内部冷凝器、干燥过滤器、膨胀阀等周边部件的安装位置，反向推导管路的空间走向，每一段弯管的折弯角度都经过空间干涉校验，确保管路安装后不会与压缩机壳体、机组框架以及其他管线发生碰撞，同时预留出足够的安装操作空间，方便后期维护时的扳手操作与部件拆装。从外形尺寸与安装边界来看，管路整体采用连续折弯的空间走向，水平段与垂直段的过渡位置采用大圆弧折弯，既减少了冷媒流动过程中的局部阻力损失，也避免了小半径折弯导致的管壁变薄、强度下降问题；

　　管路两端的接口位置严格匹配压缩机对应接口的安装公差，安装时无需额外施加外力掰动管路即可完成对接，避免装配应力残留在管路与压缩机接口处，长期运行后不会出现接口密封失效的问题。在功能特性层面，这套管路结构充分考虑了制冷系统的实际运行工况，管壁厚度选型兼顾了耐压强度与导热控制，既能够承受制冷系统高压侧的额定工作压力，也能减少管路与外界环境的不必要热交换，降低冷量损耗；管路的折弯位置避开了压缩机本体的散热风道，不会阻挡压缩机运行过程中的冷却气流，保证压缩机自身散热效率不受影响。很多现场安装的制冷机组故障，都源于后期现场弯管的角度偏差、管路应力集中，导致运行一段时间后出现冷媒泄漏、管路共振异响等问题，而这套提前完成三维建模校验的管路结构，

　　在设计阶段就完成了所有空间位置的干涉检查、应力分布模拟，每一段折弯的半径、管路的延伸长度都经过精准计算，既满足冷媒输送的流道要求，也适配机组内部紧凑的安装空间，不需要在安装现场进行二次切割、折弯加工，能够直接完成装配，大幅提升现场施工效率，同时也能保证多台机组的管路安装一致性，降低因现场施工差异带来的系统运行不稳定风险。另外在管路的固定点设计上，建模阶段就同步规划了管夹的安装位置，固定点选在管路振动节点的位置，能够有效衰减压缩机运行传递到管路上的振动，避免管路与周边部件产生共振噪音，同时也防止长期振动导致的管路磨损。对于制冷设备的结构设计人员来说，这类压缩机外接管路的设计看似简单，实则需要兼顾流体力学、结构强度、安装空间、振动衰减等多方面的要求，任何一个细节考虑不周，都可能在后期设备运行过程中引发故障，通过三维建模提前完成所有边界条件的校验，能够在设计阶段就规避绝大多数潜在问题，减少后期样机测试阶段的整改工作量，缩短产品开发周期。
