带折叠支架功能的插头收纳插座结构

　　日常桌面场景里，电子设备的接电与支撑需求往往是同时存在的，多数用户桌面会同时摆放插排、手机支架两类物件，零散摆放不仅占用桌面有效操作空间，线材缠绕也会带来整理负担，这款集成折叠支撑结构的插座箱体，正是针对桌面零散配件整合的需求做的结构设计。从实际使用场景出发，该结构可同时满足两项核心功能：其一作为市电接插的承载箱体，内部预留标准插套的安装空间，可适配常规两扁、三扁规格的市电插头接入，箱体侧边预留出线缺口，供内部接电组件的电源线引出，接电区域的壳体做了加厚处理，避免日常插拔插头时受力导致壳体开裂，插套安装位的周边设置定位筋条，装配时可直接将插套组件卡入筋位，不需要额外打胶固定，提升装配效率。其二是集成的折叠支撑结构，

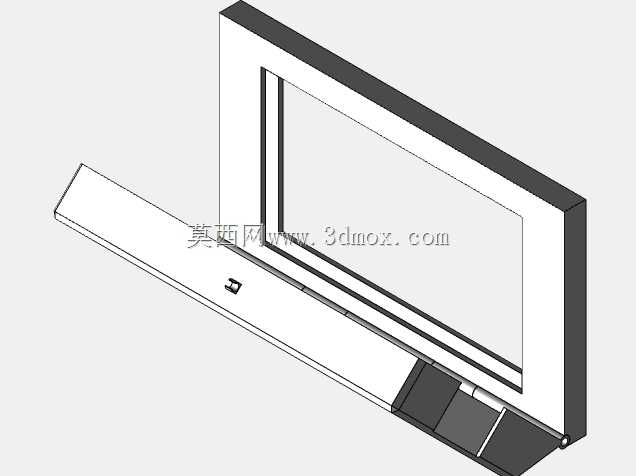

　　也就是外露的翻板部件，翻板与箱体主体通过销轴式铰链连接，翻板翻开后可形成稳定的倾斜支撑面，能够承托常规尺寸的智能手机，满足用户桌面放置手机观看视频、查看消息的使用需求，翻板收起时可完全贴合箱体侧面，不会额外占用收纳空间，方便用户外出携带时和其他数码配件一同放入包内。设计过程中针对铰链的配合间隙做了多轮调整，最初预留的0.1mm配合间隙在3D打印样件验证时，因为打印层厚带来的表面粗糙度影响，铰链转动存在卡滞问题，后续将配合间隙调整至0.2mm后，既保证了铰链转动的顺畅度，也不会因为间隙过大导致翻板支撑时出现晃动感，翻板的支撑角度经过反复验证，设置为110度倾斜角，这个角度下手机放置时的可视角度符合日常坐姿的视线高度，

　　同时重心落在支撑面的中心区域，不会出现翻倒的情况。箱体的外形采用方正的直边设计，整体轮廓尺寸控制在120mm80mm25mm的范围内，这个尺寸既可以容纳下两组国标五孔插套的内部安装空间，也不会因为体积过大影响桌面摆放，安装边界上，箱体底部预留了四个防滑胶垫的粘贴位，粘贴胶垫后放置在光滑桌面时不会出现滑动，翻板翻开后的最大外伸尺寸为60mm，摆放时只需要预留出对应范围的桌面空间即可，不会和桌面其他物件产生干涉。结构细节上，翻板的支撑接触面设置了两条平行的防滑凸条，凸条高度为1mm，手机放置时可以抵住手机底部，避免手机因为桌面倾斜或者震动出现滑落，凸条采用和箱体一体的结构设计，不需要额外装配防滑配件，减少零件数量。

　　箱体的合模线设置在侧面的居中位置，上下壳体通过卡扣连接，壳体边缘做了R1.5的圆角处理，避免日常拿取时锐边划伤手部，内部的走线槽设置在箱体侧壁的加强筋之间，电源线可以顺着筋位排布，避免装配时线材被上下壳体压破绝缘层。针对不同的使用场景，该结构也预留了拓展空间，比如可以在箱体内部增加USB充电模块的安装位，直接引出USB接口供数码设备充电，不需要额外搭配充电头，进一步提升桌面的整洁度；翻板的表面也可以预留磁吸片的安装槽，吸附带磁吸环的手机，提升支撑的稳定性。实际验证过程中，翻板反复开合超过1000次后，铰链部位没有出现磨损松旷的情况，支撑时的承重可以达到500g，完全覆盖主流智能手机的重量范围，插拔插头时的受力通过箱体底部的防滑胶垫传递到桌面，不会因为插拔力导致箱体移位，整体结构兼顾了接电功能与支撑功能，适合桌面办公、居家休闲、差旅携带等多个场景使用，解决了传统插座功能单一、桌面配件零散的问题。
