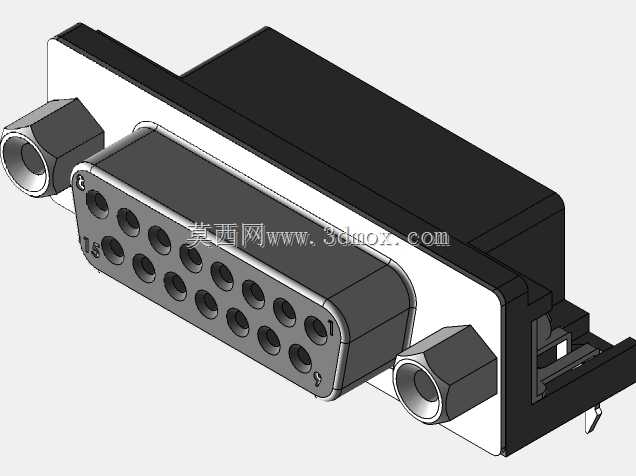

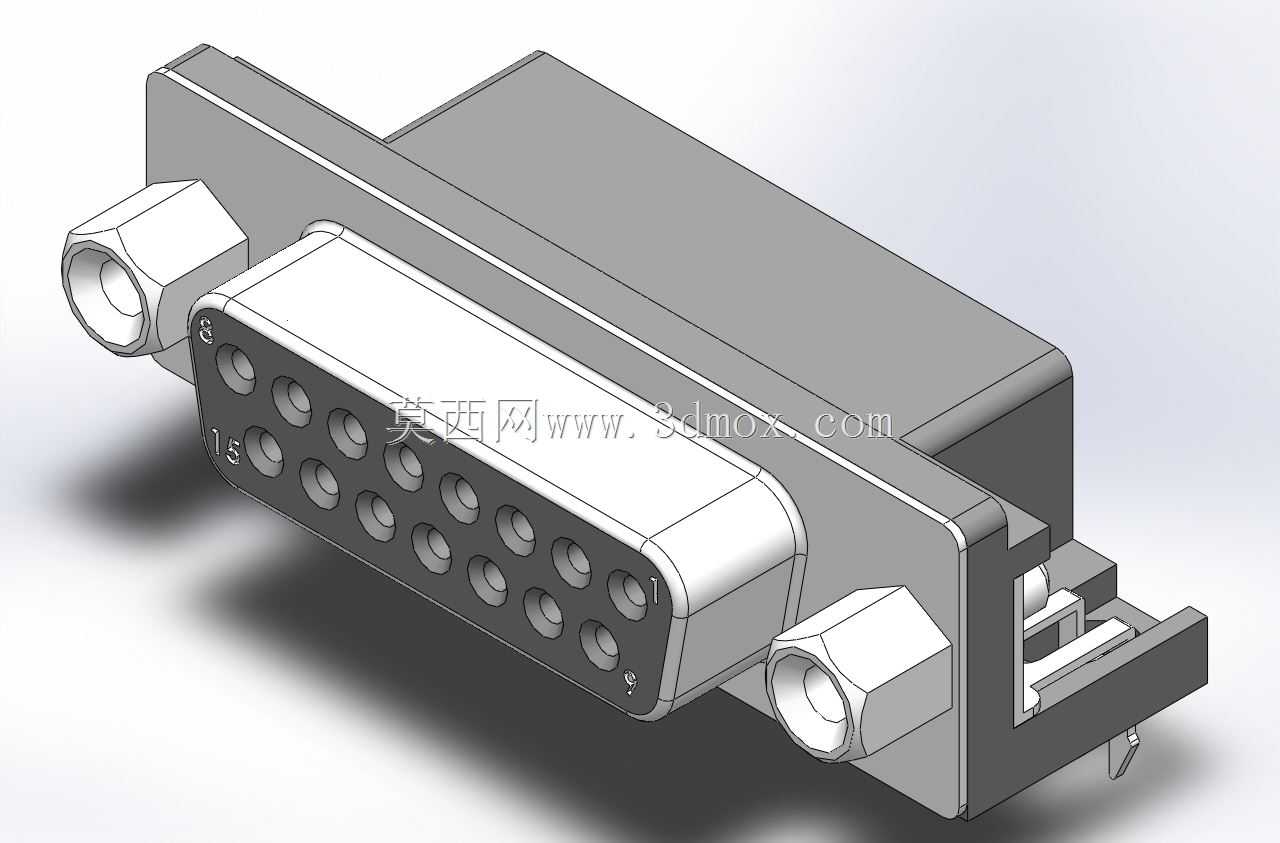

DB15弯插式通讯接口连接器结构设计

　　在工业控制、通讯设备、测试仪器的内部板卡连接场景中，板端直角出线的D-SUB连接器是解决设备内部走线空间受限的核心连接件，本次呈现的DB15型弯式板载连接器，正是针对设备侧装、板卡边缘出线的安装需求完成的结构设计。不同于直插式DB15需要在板卡后方预留整根线缆的弯折空间，这款弯插结构的连接器将插针出线方向调整为与PCB板面平行，能够直接压缩板卡后方的安装净空，在1U机架式设备、紧凑型工控机、嵌入式通讯终端这类内部空间寸土寸金的设备里，这类结构的连接器能让内部走线更规整，避免线缆过度弯折导致的芯线断裂、屏蔽层破损问题。从功能特性来看，这款15芯的D-SUB连接器采用公母端防呆的D型金属外壳结构，插合时依靠外壳的梯形轮廓自动导向，

　　不会出现插反导致的插针弯折、接口损坏问题；接口端的15个信号插针采用两排交错排布，相邻插针保持足够的电气间隙，能够满足常规RS232串口扩展、工业IO信号传输、低速数据通讯的绝缘要求，既可以传输普通开关量信号，也能承载低速率的串行通讯数据。金属外壳两侧设计了一体式的六角螺母安装柱，当连接器插合到位后，可以通过配套的螺丝将公母端的外壳锁紧，避免设备运输过程中的振动、现场布线时的拉扯导致接口松脱，同时金属外壳整体连通后能够形成连续的屏蔽层，减少外界电磁干扰对信号传输的影响，在工业现场存在变频器、伺服驱动器这类强电磁干扰源的场景下，这种带屏蔽锁紧结构的连接器能大幅降低通讯误码率。设计过程中首先明确了板端安装的边界约束：

　　插针的弯脚长度严格匹配常规1.6mm厚度PCB的波峰焊工艺要求，弯脚的位置公差控制在±0.1mm以内，能够直接适配标准DB15封装的PCB焊盘，不需要额外调整板卡布线；连接器主体的塑胶基座采用耐高温的工程塑料材质，能够承受波峰焊时的高温冲击，不会出现基座变形、插针移位的问题。金属外壳的折弯圆角、安装柱的同轴度都经过反复校核，既保证外壳有足够的结构强度，在反复插拔过程中不会出现外壳变形、卡扣断裂的问题，也控制了整体的壁厚，避免不必要的材料浪费。安装尺寸方面，这款连接器的板端固定脚间距、插针伸出板面的高度、接口端面到PCB板面的距离都符合行业通用的安装规范，设备外壳上对应的开孔尺寸可以直接沿用标准DB15的开孔模板，不需要重新开模加工外壳；两侧安装螺母的中心距与标准D-SUB连接器的安装尺寸完全一致，能够和市面上常规的DB15公头线缆直接匹配互换，不需要定制专用的连接线缆，降低设备的后期维护成本。在实际的设备装配流程中，这类弯插连接器可以在PCB板卡过波峰焊时一次性完成焊接，不需要后续手工补焊，能够提升板卡的生产加工效率；连接器尾部的塑胶基座做了防插反的定位凸台，和PCB上对应的定位槽配合，过炉时不会出现连接器偏移、浮高的问题，焊接后的平整度能够满足后续外壳装配的公差要求。从长期使用的可靠性角度出发，这款连接器的插针表面做了镀金处理，能够避免长期使用后插针氧化导致的接触不良问题，在设备的全生命周期内不需要频繁维护接口；

　　金属外壳的表面做了镀镍防锈处理，在潮湿、多粉尘的工业现场环境下也不会出现外壳锈蚀、屏蔽性能下降的问题。在结构细节上，插针与塑胶基座之间采用过盈压装的固定方式，插针的抗拉力能够满足常规的线缆拉扯要求，不会出现插针被从基座中拔出的问题；基座与金属外壳之间设计了多个卡扣点位，装配后卡扣完全卡入外壳的定位槽内，即使受到侧向的冲击力，塑胶基座也不会从金属外壳中脱出。对于结构设计从业者来说，这类通用连接器的三维模型能够直接导入设备总装中进行干涉检查，提前验证板卡安装位置、外壳开孔位置、内部走线空间是否匹配，避免在样机加工阶段才发现接口与其他结构件干涉的问题，大幅缩短设备的研发周期；对于设备选型人员来说，模型中完整呈现的安装尺寸、外形轮廓，可以直接作为BOM选型的依据，不需要反复核对供应商的二维图纸，减少选型出错的概率。
