雅马哈r6动力驱动catherman排气收割台结构

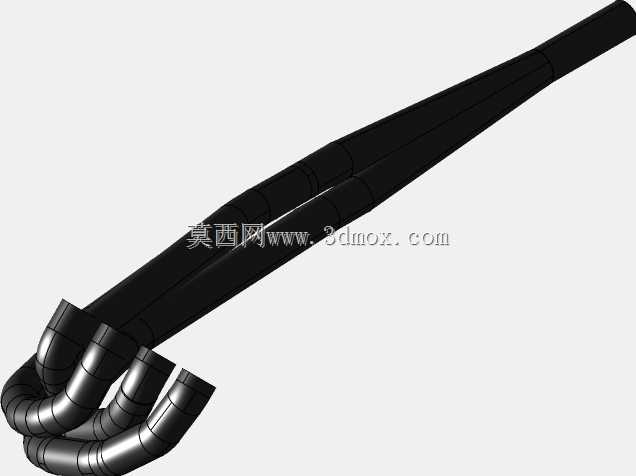

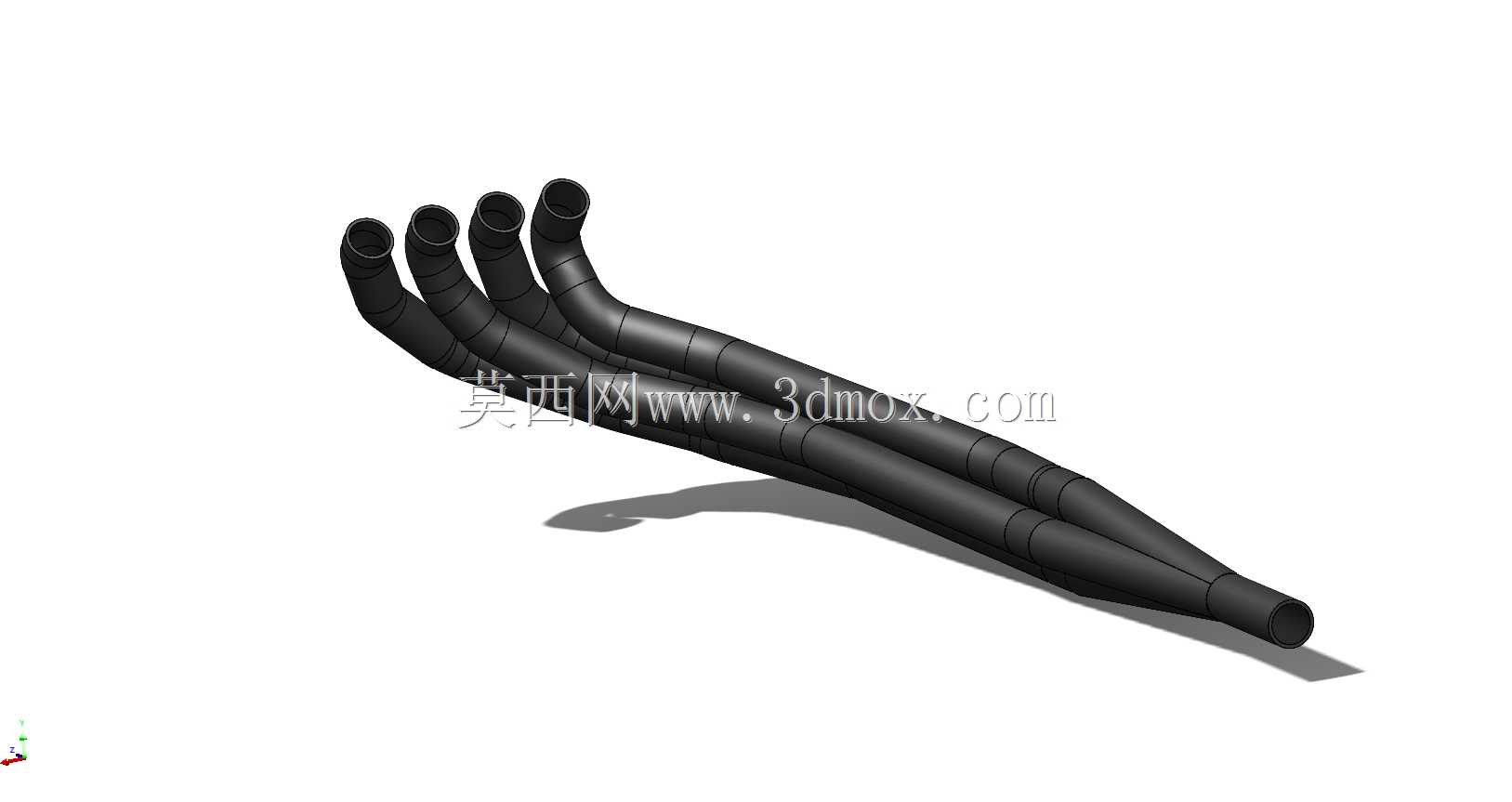

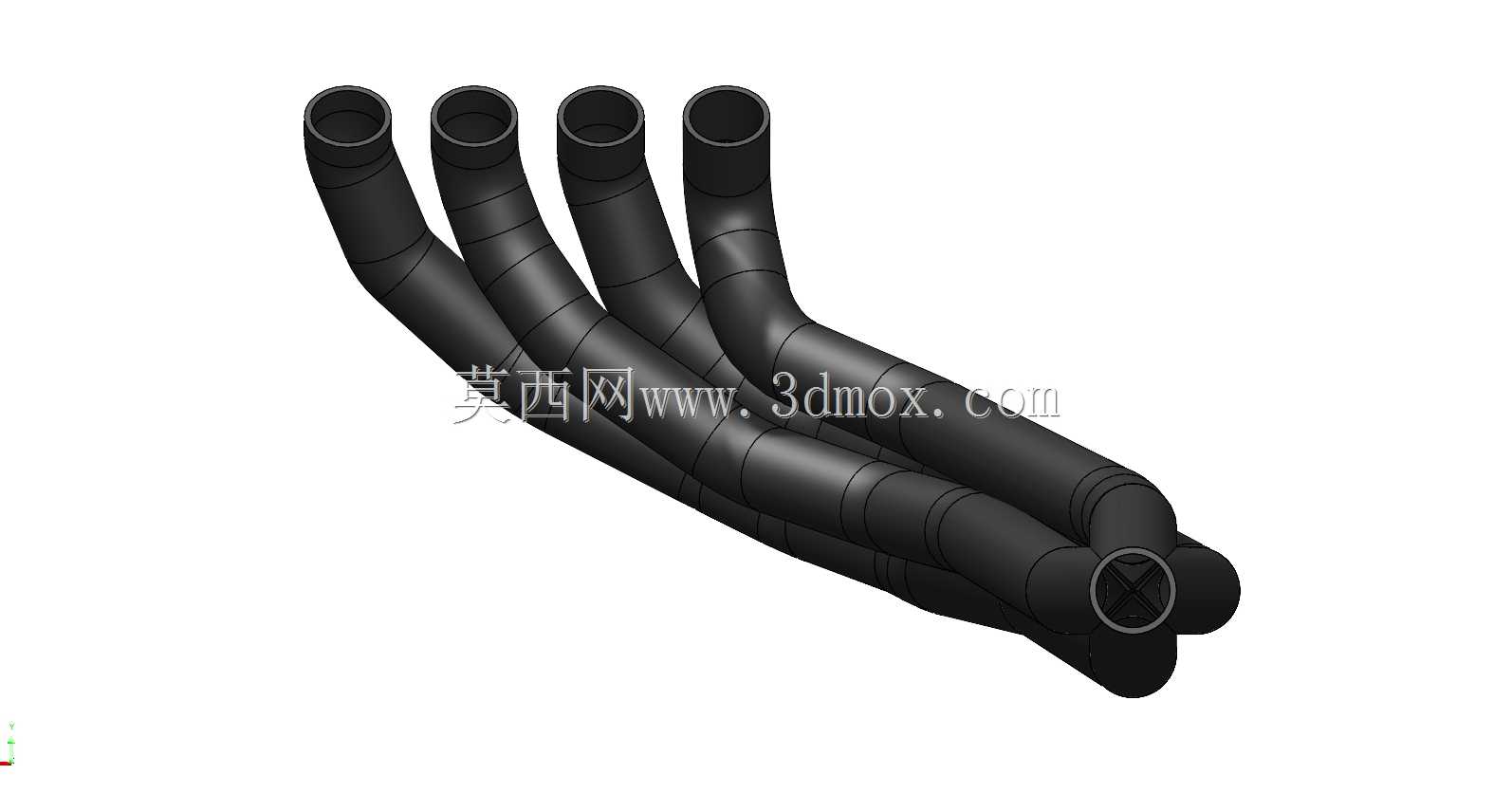

　　这套适配雅马哈R6动力单元的catherman收割台配套排气导流结构，最初的设计出发点是解决小型山地收割作业场景下，移植摩托动力单元时的排气干涉与动力输出匹配问题——南方丘陵地带的小块农田作业，大型联合收割机无法进入，不少农户会把高转摩托动力改装到小型手扶收割台上，用来驱动割台、输送搅龙的同时，还要兼顾动力高转区间的排气顺畅度，避免因为排气背压过高导致动力掉转，在密集作物收割时出现卡滞。从结构本身来看，整体采用等长四出一的管路布局，四个进气接口的弯折曲率经过反复调整，每个支管的长度差控制在5mm以内，目的是让四个气缸排出的废气在汇聚段形成有序的脉冲气流，既可以利用排气惯性提升高转速区间的扫气效率，

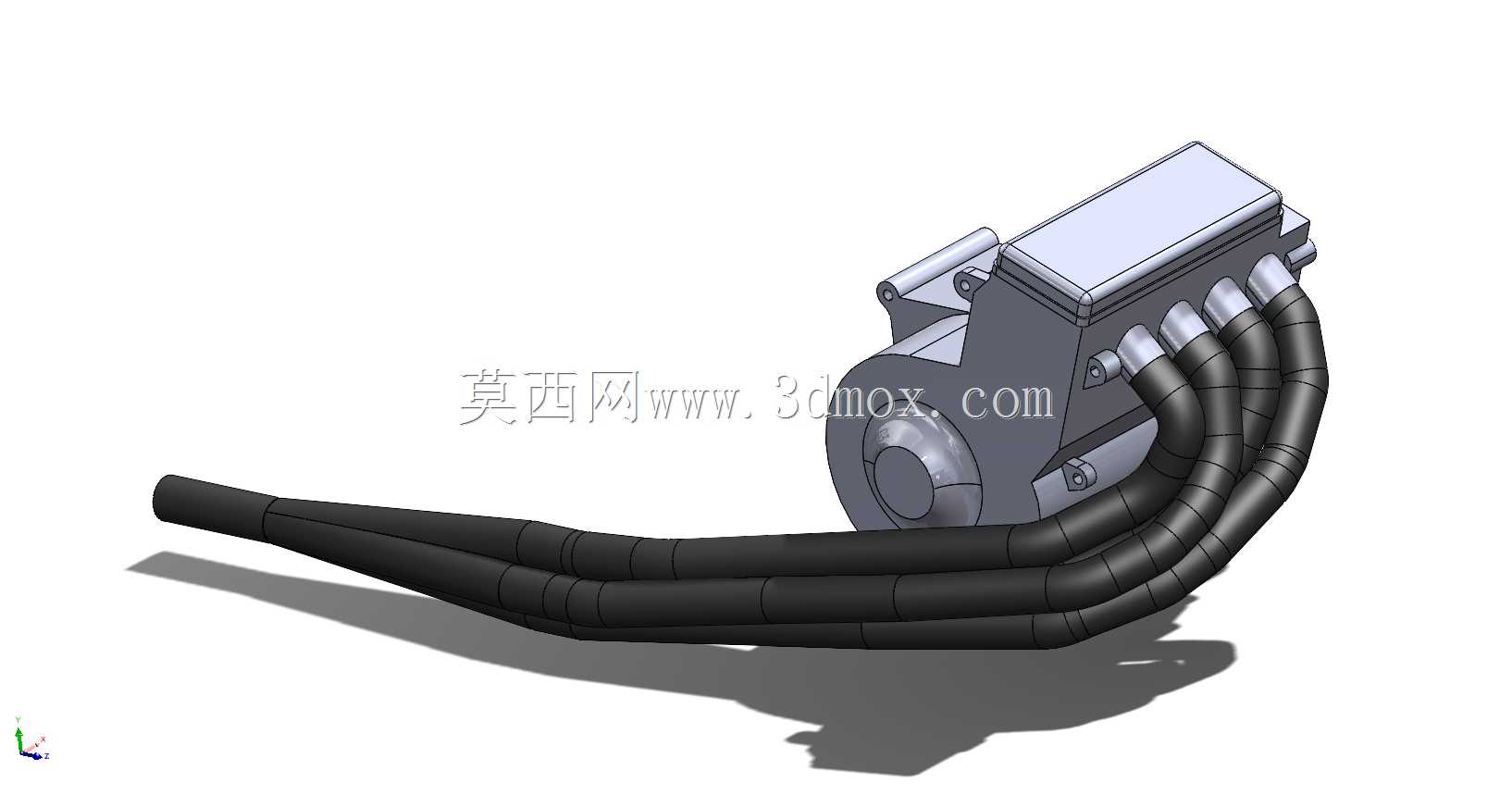

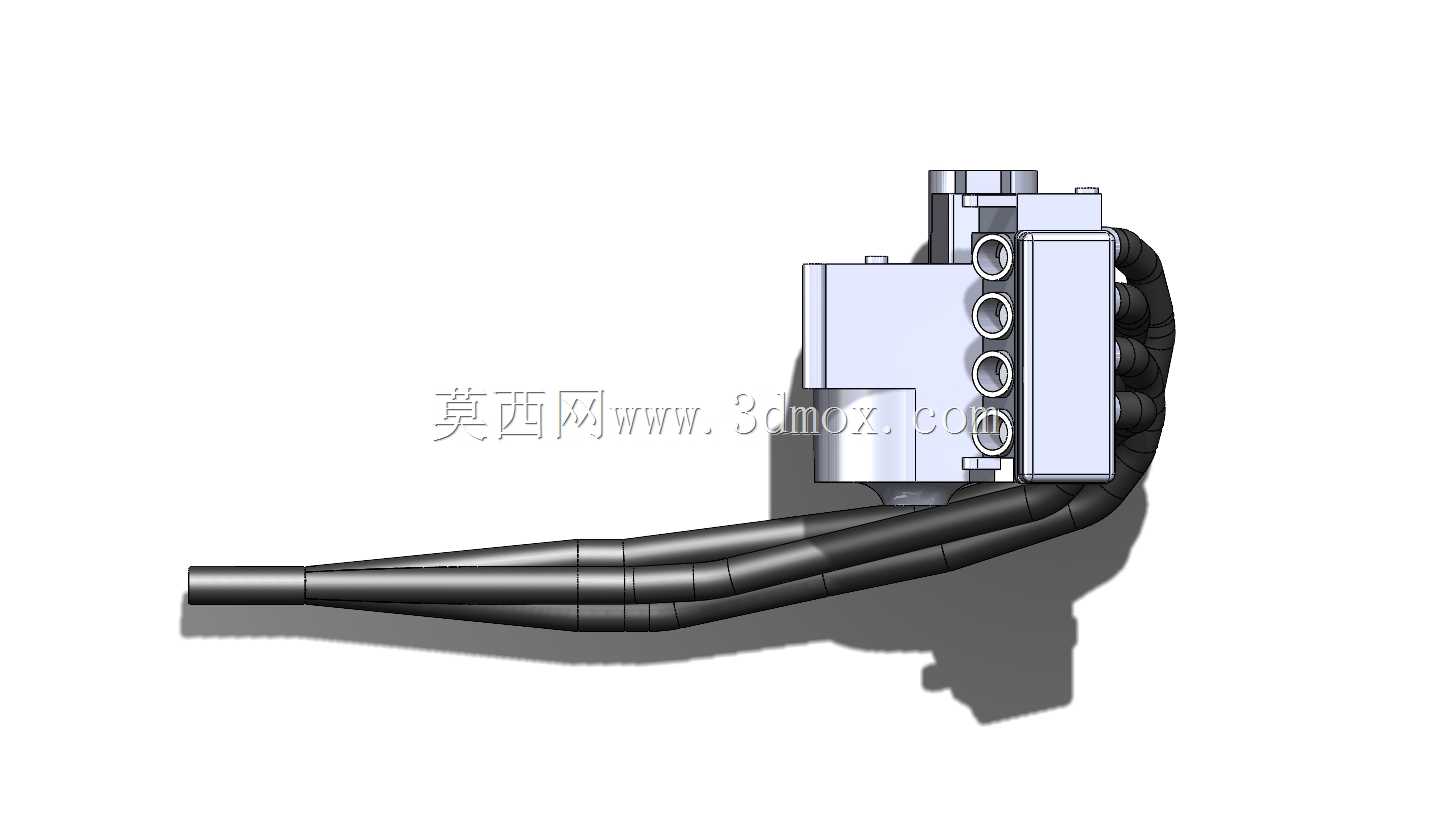

　　也能避免各缸排气互相干扰导致的动力损耗。管路的弯折段全部采用大圆弧过渡，最小弯折半径不小于管路通径的1.5倍，减少废气流通的局部阻力，同时避免弯折处出现应力集中，在收割作业的持续振动环境下出现焊缝开裂的问题。安装边界方面，四个进气接口的法兰孔位完全匹配雅马哈R6原厂缸盖的排气安装位，接口端面预留了0.8mm的密封垫安装槽，不需要额外改装缸盖就能直接对接；整体管路从缸盖侧引出后，顺着收割台侧架的上方空间向后延伸，整体最大外轮廓宽度控制在180mm以内，不会超出收割台的侧边防护架范围，避免作业时被作物秸秆剐蹭，也不会和收割台的升降摇臂、传动皮带产生运动干涉。管路的外壁厚度统一为2mm，既可以承受高转排气的高温冲击，也能控制整体重量，

　　不会给动力单元的安装支架增加额外的负载；末端的汇聚段采用渐缩式结构，通径从四个支管的总流通面积逐步收窄到单出口的通径，匹配后续消音结构的安装尺寸，同时兼顾低扭区间的排气回压需求，避免低转速下动力过软，导致收割台起步切割作物时出现动力不足的问题。实际田间作业场景下，这套结构还要考虑秸秆碎屑、泥水的飞溅影响，管路的最低安装位置距离收割台作业台面的高度不小于120mm，不会被台面上输送的作物秸秆堆积堵塞，所有焊缝都采用连续满焊工艺，表面做高温氧化发黑处理，既可以抵御田间泥水的腐蚀，也能减少高温排气对外的热辐射，避免烤焦靠近管路的作物碎屑引发安全隐患。设计过程中还特意调整了管路的固有频率，通过在管身合适位置增加加强筋的方式，

　　把管路的一阶共振频率避开动力单元常用工作转速的振动频率区间，减少作业过程中的管路共振异响，同时降低固定支架的疲劳载荷。和普通民用摩托的改装排气不同，这套结构不需要追求声浪效果，所有的管路走向、管径变化全部围绕收割作业的动力特性调整：在2000转到6000转的常用作业转速区间，保证排气背压稳定在合理范围，让动力输出足够平顺，割台遇到密集作物负载突然增大时，转速不会出现明显下跌；高转区间的排气通畅度足够，在转移地块、空驶提速时能顺畅输出动力。安装点一共设置了三处，除了缸盖侧的法兰固定，在管路中段和末端分别设置了带橡胶减震垫的固定支架，支架的安装孔位预留了±10mm的调节余量，可以适配不同改装版本的小型收割台侧架安装位，不需要现场重新打孔焊接，降低改装的施工难度。
