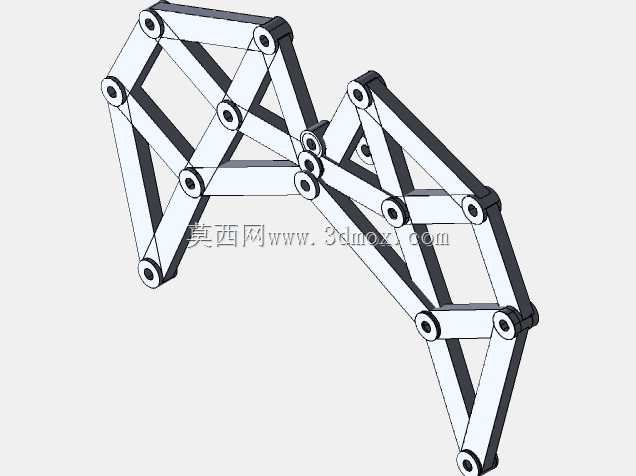

四组铰接式剪叉连杆伸缩驱动结构

　　这套剪叉式连杆驱动结构，核心采用多组平行四边形铰接单元串联排布的设计逻辑，每一组铰接单元都通过等长的连杆件配合销轴铰接，相邻单元之间共用铰接销轴实现力与运动的传递，整体展开后可形成大跨度的悬臂支撑结构，收缩状态下整体占用空间仅为展开长度的四分之一左右，在需要大行程伸缩、且对收缩后安装空间有严格限制的工况下具备极强的适配性。从实际应用场景来看，这类结构常被用于小型自动化设备的伸缩取料臂、教学演示用可展结构样机、特种巡检设备的可伸展探测支架，部分轻量化的舞台道具伸缩支撑、便携展具的支撑骨架也会采用同原理的结构设计，相比单级直线导轨驱动的伸缩结构，剪叉连杆驱动不需要额外布置长行程导轨，仅通过端部的单点驱动即可实现整体的同步伸缩，

　　运动过程中各节段的伸展速度保持一致，不会出现多节伸缩臂常见的先后伸出卡顿问题。在结构设计细节上，所有连杆件均采用等厚度的板材加工成型，连杆两端的铰接孔位同轴度公差控制在0.02mm以内，避免多组单元串联后出现运动卡滞，铰接位置采用间隙配合的销轴连接，销轴两端设置限位挡圈防止连杆脱出，同时预留了润滑脂加注间隙，长期往复运动下也不会出现铰接面的异常磨损。设计过程中优先对连杆的受力状态做了静力学校核，当结构完全伸展处于最大悬臂状态时，每根连杆承受的弯矩与拉压载荷均处于材料许用应力范围内，铰接点的接触应力也满足长期往复运动的疲劳强度要求，不会出现局部变形导致的运动精度下降。安装边界方面，结构的固定端设置了两个同轴的铰接安装孔，

　　可直接通过螺栓固定在设备的基座支架上，活动端预留了标准的安装接口，可根据实际使用需求加装执行末端、载物平台或者探测传感器，固定端的安装孔位间距与常规的工业铝型材安装孔距保持一致，不需要额外加工过渡连接板即可快速集成到现有设备框架上。运动特性上，这套结构的伸缩行程与驱动端的位移呈固定的线性比例关系，驱动端仅需要配置小行程的直线驱动元件，比如小型电动推杆、气缸或者丝杠滑台，即可带动整体结构实现全行程的伸缩动作，相比直接采用长行程驱动元件的方案，整体成本可降低40%以上，同时驱动元件的安装空间也被大幅压缩。在实际装配调试过程中，需要注意所有连杆的铰接面保持平行，避免出现连杆偏斜导致的运动阻力增大，铰接销轴的锁紧力度要适中，

　　既要保证连杆不会出现轴向窜动，也不能锁得过紧导致连杆转动受阻，装配完成后手动推动活动端应能实现顺畅的伸缩，无卡滞、异响或者局部松动的问题。另外，这套结构的连杆件采用对称排布的设计，左右两侧的连杆受力完全均衡，运动过程中不会出现侧向的偏载力，对安装基座的侧向强度要求较低，适合在轻量化的设备框架上使用，不需要额外加强基座的侧向支撑结构。针对不同的负载需求，还可以通过调整连杆的板材厚度、更换更高强度的销轴材料来提升整体的负载能力，不需要改动整体的铰接孔位与结构外形，具备较强的衍生适配性。
