伯努利原理教学演示实验装置结构

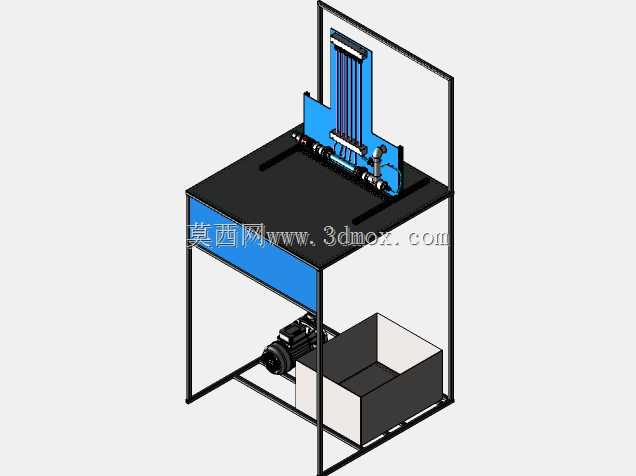

　　这套演示装置主要面向中学物理、大学流体力学相关课程的课堂实验场景，也可用于科普场馆的互动展项搭建，核心作用是把抽象的伯努利原理转化为可直观观测的实体演示过程，让学习者能直接观察流体流速与压强的对应关系，替代传统仅靠公式推导、平面示意图的教学模式。从结构布局来看，整套装置采用分层式台架设计，上层为核心演示操作区，台面采用平整的硬质板材作为安装基准，所有流体管路、演示组件都固定在台面上的立式安装板上，安装板预留了多组平行的测压管安装位，测压管采用透明材质制作，可直接观测管内液柱高度差，以此直观呈现不同流速位置的压强变化；演示流道采用渐缩渐扩的变径结构，搭配可调节的流量控制阀，能够演示不同流速工况下的压强分布规律，

　　流道末端设置了可视化的流体出口，可搭配染色流体进一步强化流动状态的观测效果。台架下层为动力与收纳区，一侧安装流体循环用的动力泵体，泵体通过管路与上层演示流道连通，形成闭合的流体循环回路，无需外接持续水源即可独立完成演示操作；另一侧设置敞口式收纳槽，可存放实验配套的配件、染色剂容器、清洁工具等，避免实验配件散落丢失。设计过程中优先考虑了教学场景的使用需求，整体框架采用标准型材拼接，在保证结构刚度的同时控制整体重量，方便在不同教室、展区间移动转运；所有管路连接部位都采用快拆式接头设计，日常维护、更换易损件时无需专用工具即可快速拆装，演示组件的安装位置都做了居中对齐处理，保证教室内不同角度的学生都能清晰观测到测压管的数值变化。

　　从安装边界来看，整套装置的台架占地面积控制在常规实验桌可容纳的范围内，台面高度符合站立操作的人体工学尺寸，立式安装板的高度不会遮挡操作者的演示动作，底部框架做了加宽的支撑脚设计，即使实验过程中触碰台面也不会出现侧翻风险；动力泵体做了减震安装处理，运行时的震动不会传导至台面导致测压管内液柱出现非实验性晃动，避免干扰实验观测结果。在功能设计上，这套原型结构预留了拓展安装位，后续可根据教学需求加装不同形式的演示附件，比如机翼截面模型、小球悬浮演示组件等，拓展不同的伯努利原理相关实验内容，不需要重新搭建整体台架；流道的流量调节范围覆盖了从低流速到高流速的多个演示区间，可分别演示低速层流、高速紊流状态下的压强变化规律，

　　满足不同阶段的教学演示需求。目前的原型结构在制造便利性上还有优化空间，后续迭代可进一步简化零件数量，将部分定制加工的安装件替换为标准型材配件，降低加工制造成本，同时减少装配环节的调整工作量，让整套装置更适合批量生产，适配更多学校、科普场馆的采购需求。
