简易AMBU袋挤压式急救通气装置结构

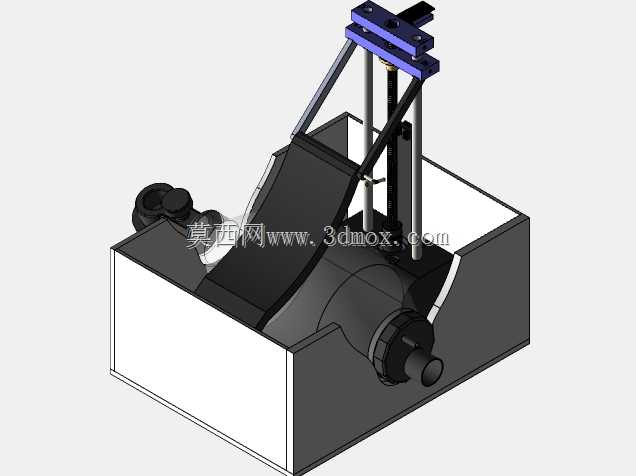

　　这套结构针对应急场景下的人工通气需求设计，核心依托标准AMBU人工呼吸囊完成挤压送气动作，整套机构采用框架式承载布局，所有运动部件均做了圆角避让处理，避免操作过程中剐蹭医护人员或周边耗材。从实际使用场景出发，装置的底座预留了标准绑带安装孔位，可直接固定在急救推车台面、临时救援点的硬质工作台面，甚至是野外救援时的硬质平板上，安装边界的孔位间距适配市面上主流急救推车的侧边固定槽，不需要额外打孔改造就能完成快速部署。

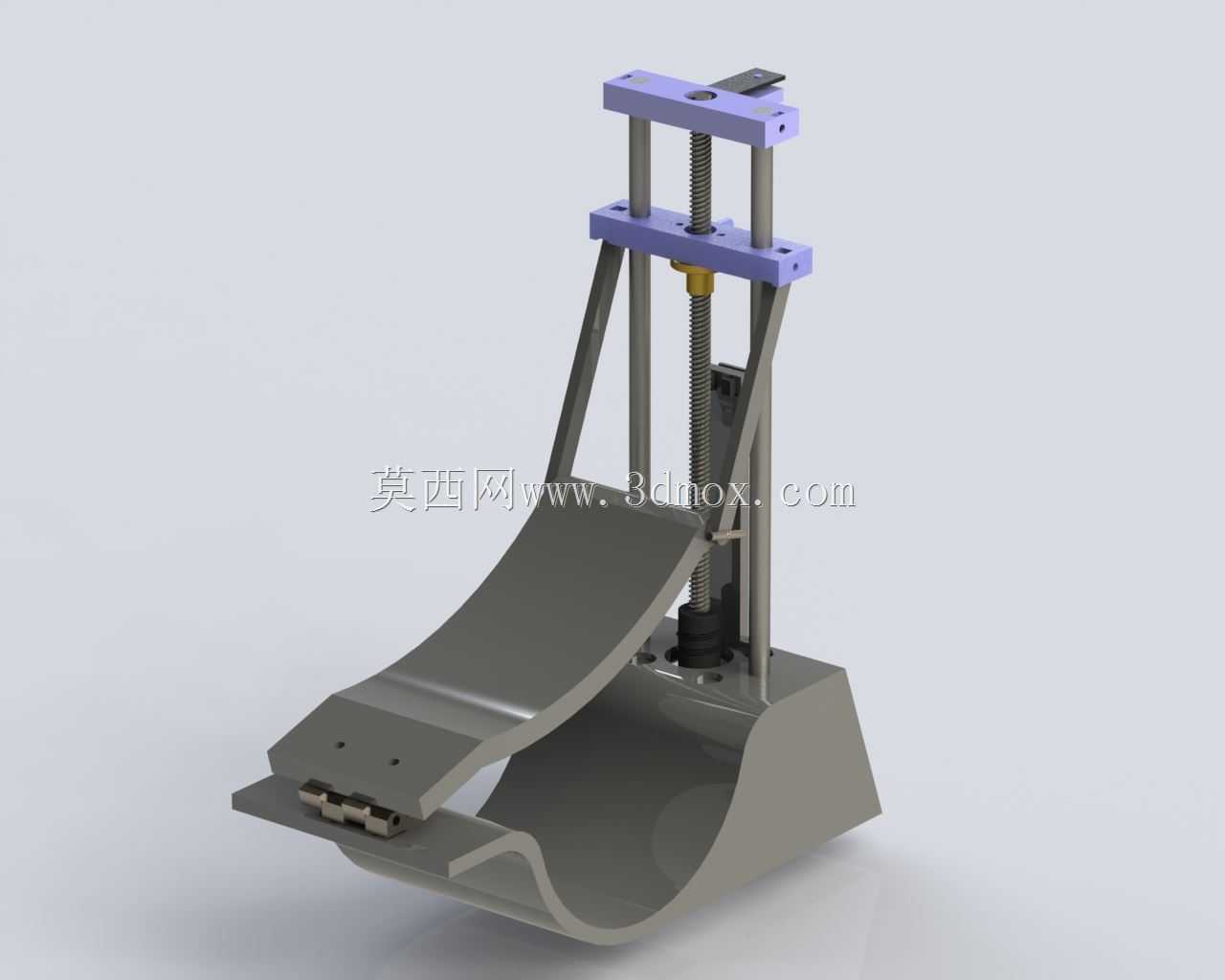

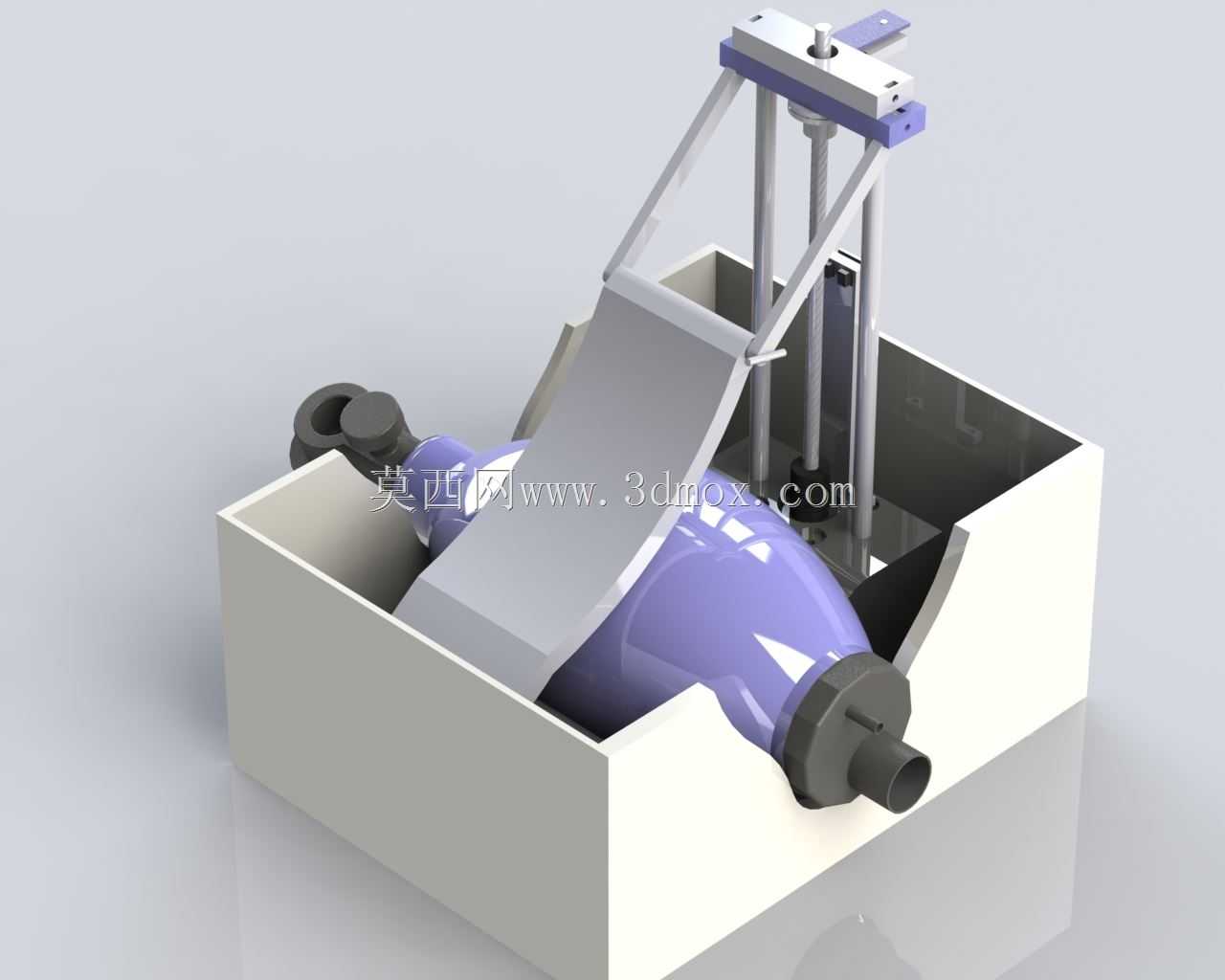

　　挤压执行部分采用垂直导向的直线运动结构，导向柱选用硬质阳极氧化铝合金材质，配合自润滑衬套降低往复运动的阻尼，挤压板的弧度完全匹配标准成人型AMBU呼吸囊的曲面轮廓，接触面包覆2mm厚的医用级硅胶垫，既可以保证挤压过程中囊体受力均匀，不会出现局部应力集中导致囊体破损，也能避免硬质板材直接接触囊体造成的磨损。驱动部分的安装位预留了两种适配接口，既可以安装小型直线电动推杆实现定频定深的自动挤压，也可以快速替换为手动按压杆，在无供电的应急场景下切换为手动操作模式，两种模式的切换不需要额外工具，仅通过快拆销钉就能完成组件更换。

　　装置的侧边预留了呼吸管路的走线卡槽，输氧管、面罩连接管可以顺着卡槽排布，避免管路被运动部件挤压弯折导致气路阻断，囊体放置位的两侧设计了可调式限位挡块，可根据不同规格的AMBU囊体尺寸调整挡块位置，适配成人、儿童不同规格的呼吸囊安装，不需要更换整套承载底座。从结构设计的冗余度考虑，所有受力连接位均采用M4规格的不锈钢内六角螺丝连接，框架主体的板材选用5mm厚的亚克力或PVC板材即可满足强度要求，既可以通过3D打印制作非标连接件，也能通过激光切割板材完成整机组装，加工门槛低，适合应急场景下的快速制作与备件替换。

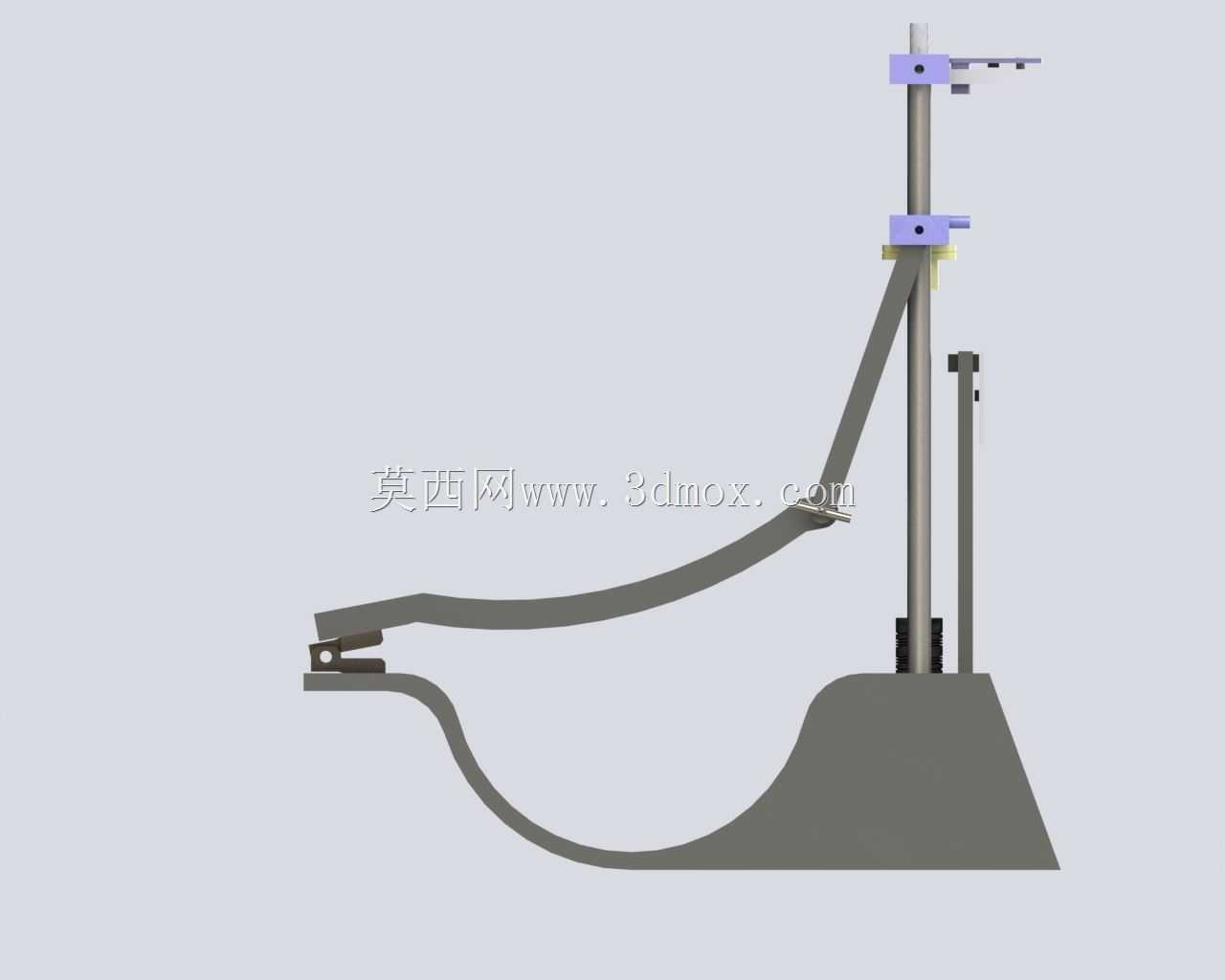

　　实际使用过程中，挤压行程可通过顶部的限位螺栓调整，拧动螺栓即可改变挤压板的下止点位置，从而控制每次挤压的潮气量大小，适配不同体重患者的通气需求，导向结构的行程范围覆盖0-120mm，完全满足标准AMBU囊体的挤压送气行程要求。整机的外形尺寸控制在320mm240mm380mm以内，放置在急救推车上不会占用过多台面空间，整体重量控制在3.5kg以内，单人即可完成搬运与部署。气路部分没有额外加装复杂的阀体结构，完全依托AMBU囊体本身的单向阀实现送气与呼气的切换，减少了额外的故障点，在应急救援场景下，结构越简单意味着可靠性越高，不会因为复杂的电子或阀体故障导致通气中断。

　　考虑到消毒需求，所有与囊体接触的部件均可快速拆卸，硅胶垫、限位挡块都能单独取下进行浸泡消毒，框架板材表面光滑无卫生死角，使用常用的医用含氯消毒剂擦拭即可完成表面消毒，不会残留消毒死角。在临时医疗点、灾害救援现场、基层诊所等缺乏专业呼吸机的场景下，这套结构可以替代人工持续按压AMBU囊体，降低医护人员的长时间操作疲劳，保证通气频率与挤压深度的稳定性，避免人工按压时力度不均导致的通气不足或过度通气问题。结构设计过程中特意规避了复杂的曲面加工需求，除了挤压板的弧形接触面外，其余结构件均为平面板材或标准型材，加工时不需要复杂的五轴设备，普通的激光切割设备、桌面级FDM3D打印机就能完成所有非标零件的制作，备件获取难度低，即使在物资匮乏的救援现场，也能利用当地的加工条件快速制作组装完成，投入急救使用。
