钣金合页门铰链结构设计

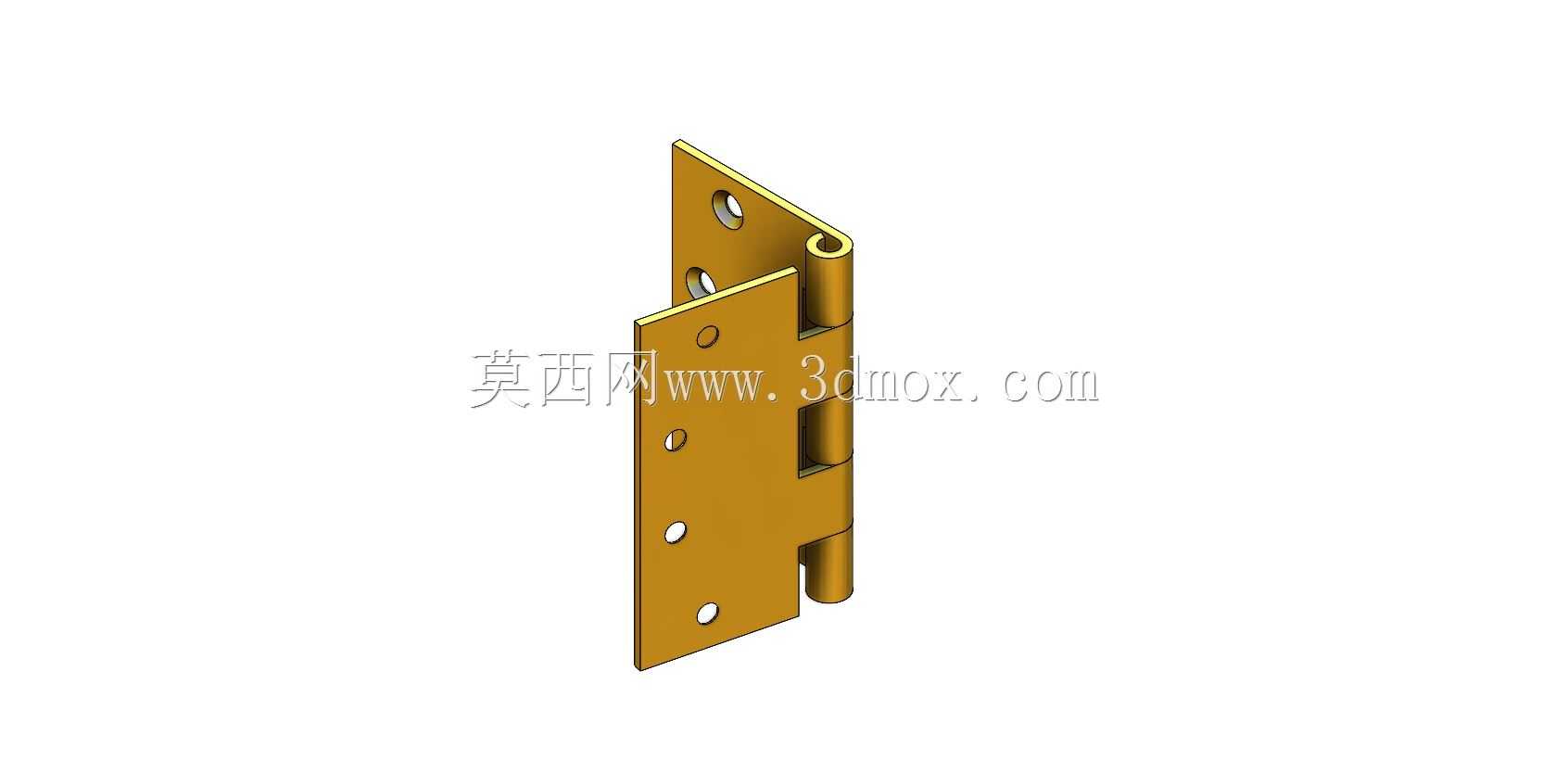

　　日常做设备防护门、机柜柜体、小型钣金箱门的结构设计时，合页选型永远是绕不开的细节，很多新手工程师容易在这个环节踩坑：要么选的合页承重不够，开关几次就出现叶片变形、转轴卡滞；要么安装孔位和门板、门框的折边边界干涉，现场装配时不得不临时扩孔、打磨，既影响外观一致性，也会削弱连接部位的结构强度。这款钣金门铰链的三维结构，完全是针对薄板类装配场景做的适配设计，先从安装边界说起，两个叶片分别对应门框和门板的安装面，叶片上的安装孔采用等距排布的圆孔设计，孔位间距匹配常规1.2-2.0mm厚度冷轧钢板的自攻螺丝或者抽芯铆钉安装标准，不需要额外在钣金件上做沉台或者凸焊螺母，直接在门板、门框下料时同步冲出对应孔位即可，能大幅减少钣金加工的工序步骤。

　　从功能特性来看，这款铰链采用一体卷圆的转轴结构，两个叶片的卷边部位同轴度公差控制在合理范围，转动时没有明显的旷量，不会出现开关门时门板上下窜动的问题；叶片边缘做了小圆角处理，没有尖锐的冲裁毛刺，装配和后期维护时不会划伤操作人员，也不会刮蹭门板表面的喷塑、喷漆涂层。很多人做钣金铰链设计时容易忽略开合角度的限位，这款铰链的叶片在转动到180度全开位置时，两个叶片的平面会自然贴合限位，不需要额外加装门挡结构，对于需要完全敞开操作的设备检修门、工具箱门来说，这个设计能减少额外配件的使用，降低整体装配成本。

　　实际应用场景里，这类钣金铰链覆盖的范围很广，从车间里的小型电气控制柜防护门、自动化设备的安全防护舱门，到日常的钣金工具箱、文件柜、户外配电箱门板，只要是采用1-2.5mm厚度金属薄板做门体的结构，都能适配。设计思路上完全遵循钣金加工的工艺特性，整个零件没有复杂的曲面结构，所有折弯、卷圆工序都能通过普通冲压模具完成，不需要开复杂的压铸或者注塑模具，批量生产时的成本控制优势很明显；叶片的厚度和转轴的卷圆直径做了匹配，不会出现叶片过薄导致卷圆部位开裂、或者转轴过细导致承重不足的问题，常规单副铰链承重可以满足5kg以内的门板使用需求，多副组合使用时可以适配更重的金属门体。

　　再说到安装时的尺寸边界，两个叶片闭合时的总厚度控制在合理范围，不会在门板和门框之间留下过大的缝隙，能满足一般柜体的防护等级要求，避免灰尘、溅水从门缝位置进入柜体内部；转轴的突出高度也做了限制，安装后不会突出门板外表面，不会影响柜体整体的外观平整度，也不会在人员通行时造成勾挂风险。很多工程师在建模时容易忽略铰链的转动间隙，这款结构在两个叶片的转动配合面预留了合理的装配间隙，就算门板表面做了喷塑、镀锌等表面处理，涂层厚度也不会导致铰链转动卡滞，不需要装配时再额外打磨涂层，能有效提升现场装配的效率。另外，叶片上的安装孔位距离叶片边缘的尺寸也符合钣金加工的最小孔边距要求，冲孔时不会出现孔位边缘开裂、板材变形的问题，就算是采用铝板、不锈钢板这类加工特性略有差异的薄板材料，也能顺利完成冲孔加工，不需要调整模具参数。
