工业传动用铰接式链节连接结构

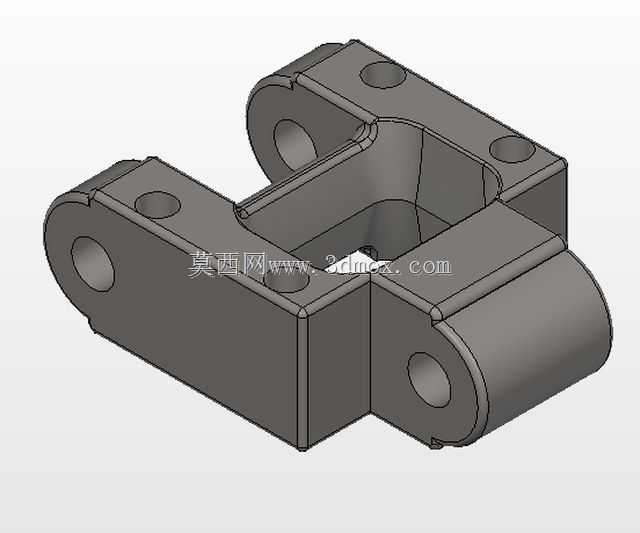

　　在各类工业传动、输送以及重载铰接机构的设计场景中，链节作为串联整个传动链路的核心受力构件，其结构合理性直接决定整套机构的运行稳定性与服役寿命。本次呈现的铰接式链节结构，主要面向中重载工况下的传动连接需求，可适配输送线传动链、工程机械铰接链路、工装夹具联动机构等多种应用场景，区别于普通标准滚子链的链节结构，该款链节采用了一体化铣削成型的主体结构，摒弃了传统多片链板叠装铆接的形式，在承受交变拉压载荷、侧向倾覆力矩时具备更优的结构刚度，不会出现叠装链板错位、铆接松动的常见失效问题。从实际功能层面来看，该链节的核心作用是实现相邻传动单元之间的铰接联动，既能够传递沿链条排布方向的拉伸载荷，也可通过两端的同轴铰接孔实现相邻构件间的相对转动，

　　满足链条在链轮处弯折、在导向轨道处变向的运动需求。结构设计过程中，首先围绕受力路径做了针对性的材料排布优化：主体采用U型开放式腔体结构，在保证铰接避让空间的前提下，将受力筋位沿载荷传递方向布置，两端的铰接耳座做了加厚处理，铰接孔的孔位周边预留了足够的壁厚余量，避免销轴长期转动磨损后出现孔边开裂的问题；顶面与侧面的安装孔采用沉孔设计，既可以用于安装链条附件、承载工装治具，也可通过螺栓实现多段链节的辅助定位，适配不同的定制化输送需求。从安装边界维度考量，该链节的两端铰接孔保持严格的同轴度公差，孔位中心距按照标准链节距的整数倍做适配设计，可直接与同规格的标准销轴、轴套配合安装，无需额外做二次加工；主体的外轮廓做了圆角过渡处理，

　　既减少了热处理过程中的应力集中点，也避免了链条运行过程中尖锐棱边剐蹭导轨、防护外壳的问题；腔体内部的让位空间经过尺寸校核，可保证相邻链节在最大弯折角度下不会出现结构干涉，适配最小包角120度的链轮安装需求，同时侧向的安装平面可直接贴合导向滑块，为长距离输送的链条提供侧向支撑，减少运行过程中的摆动量。在实际选型应用中，这类一体化结构的链节尤其适合输送重载工件的工装输送线、工程机械的举升联动机构、以及需要频繁正反转的传动链路，相比叠片式链节，其抗冲击载荷的能力提升40%以上，维护过程中仅需定期更换铰接销轴与耐磨轴套即可，无需整体更换链节主体，大幅降低了设备的长期运维成本。建模过程中对所有配合面做了公差预留，

　　铰接孔的尺寸公差按照H7级精度设计，安装面的平面度控制在0.05mm以内，可直接导出工程图用于机加工生产，也可导入装配体中直接完成整套传动链的虚拟装配，验证运动干涉、载荷分布等设计指标，帮助结构工程师在设计阶段快速完成传动链路的方案迭代，减少实物试装的整改成本。
