食品加工用三型腔翻盖式成型模具结构

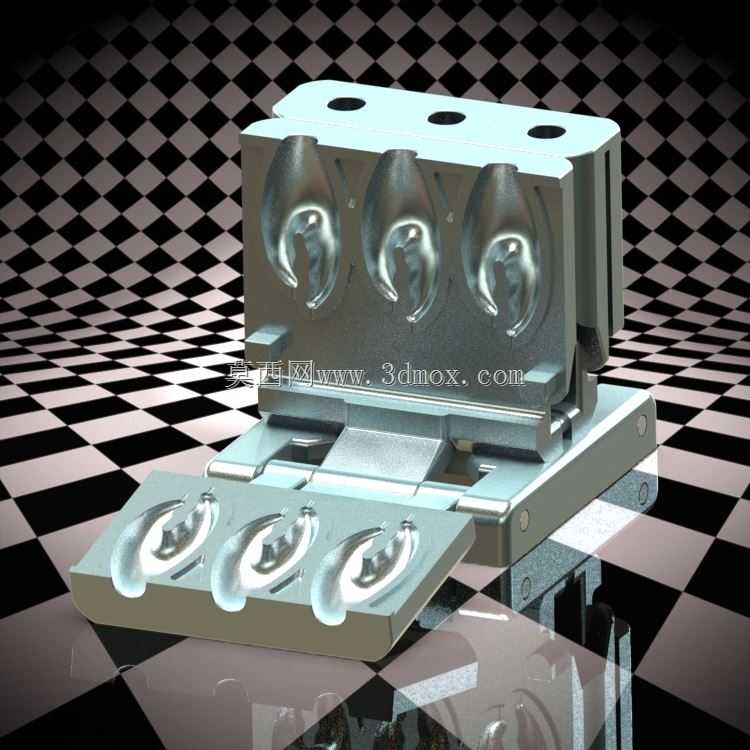

　　这套三型腔翻盖式成型模具，主要面向食品加工领域的定型工序配套使用，适配连续化生产线的输送带接驳工位，可完成特定造型食材的压制定型、冷却脱模全流程作业，在速冻调理食品、异形糖果、烘焙成型类产品的生产场景中适配性较强。从结构设计逻辑来看，模具采用上下对合翻盖式布局，上模与下模各设置三个对称分布的成型型腔，型腔曲面完全贴合目标产品的外轮廓造型，合模后型腔闭合精度可控制在0.1mm以内，避免压制过程中出现料液溢边、成型轮廓残缺的问题。上下模之间采用侧边铰接结构，铰接轴的配合间隙经过公差优化，既保证开合模动作顺畅无卡滞，又能控制合模时的型腔错位量，长期反复开合作业后仍能保持稳定的对位精度。模具本体采用金属材质加工，成型表面做镜面抛光处理，

　　一方面降低食材与模腔表面的粘附力，方便脱模作业，另一方面也符合食品接触部件的卫生要求，表面不易残留物料残渣，日常清洁维护难度低。模具底座设置有三个定位安装孔，孔位间距与常规食品输送线的工装安装位完全匹配，可直接通过螺栓固定在输送带的载具工位上，不需要额外加工转接板，安装时只需保证模具开合方向与输送带行进方向平行，即可适配生产线的节拍作业，单套模具的安装边界可适配宽度300mm以内的标准食品输送带，不会与两侧的机架护板产生运动干涉。在功能特性上，这套模具的三型腔布局可单次完成三件产品的成型作业，相比单型腔模具生产效率提升两倍以上，型腔之间的间距经过精准计算，开合模过程中相邻型腔的成型件不会发生碰撞，配合生产线的自动投料、压合、

　　开模取件机构，可实现全自动化连续生产。模具的上下模合模面设置有定位止口，合模时止口先配合导向，再完成型腔闭合，即使在输送带高速运行产生轻微振动的工况下，也能保证型腔对位准确，不会出现错模导致的产品报废。从实际使用场景来看，这类模具常配套在食品加工生产线的成型工段，上游对接馅料挤出或定量投料设备，物料定量注入下模型腔后，上模随铰接结构翻转下压完成定型，经过设定的保压或冷却时间后，上模自动翻开，成型后的产品可直接通过负压取料机构转移到下一工序的输送带上，整个过程不需要人工手动操作，可适配每分钟15-20次的开合模作业节拍。设计过程中重点考虑了食品生产的清洁需求，模具所有外露棱边都做了R2以上的圆角处理，不存在清洁死角，

　　避免物料残渣在缝隙中堆积滋生细菌，同时模具的拆装结构简单，不需要专用工具即可完成上下模的拆分，方便定期深度清洁。另外模具的成型型腔壁厚经过强度校核，在常规食品成型压力下不会出现变形，长期批量作业中型腔尺寸稳定性好，可保证连续生产的产品外形一致性，降低生产过程中的不良品率。模具的翻盖铰接位置设置有耐磨衬套，衬套采用自润滑材质，日常作业不需要额外加注润滑油，避免油污污染食品的风险，衬套磨损后可单独快速更换，不需要整体更换模具主体，降低长期使用的维护成本。在安装适配性方面，模具底座的底面做了平面度处理，安装时与输送带载具的安装面完全贴合，锁紧螺栓后不会出现翘曲变形，保证上下模合模时的平行度，避免出现一侧合模过紧、一侧间隙过大的问题。针对不同特性的食材加工需求，模具的型腔表面还可根据实际工况做不粘涂层处理，进一步提升脱模顺畅度，尤其适配高糖、高粘性食材的成型作业，不会出现物料粘在模腔内部导致的产品缺料、变形问题。
