重型G型紧固夹持工装结构设计

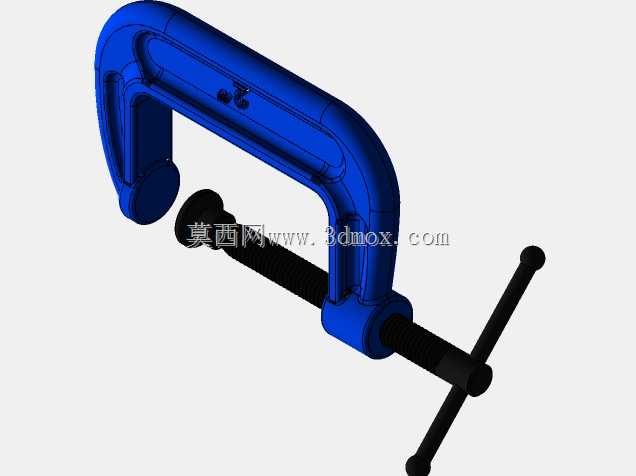

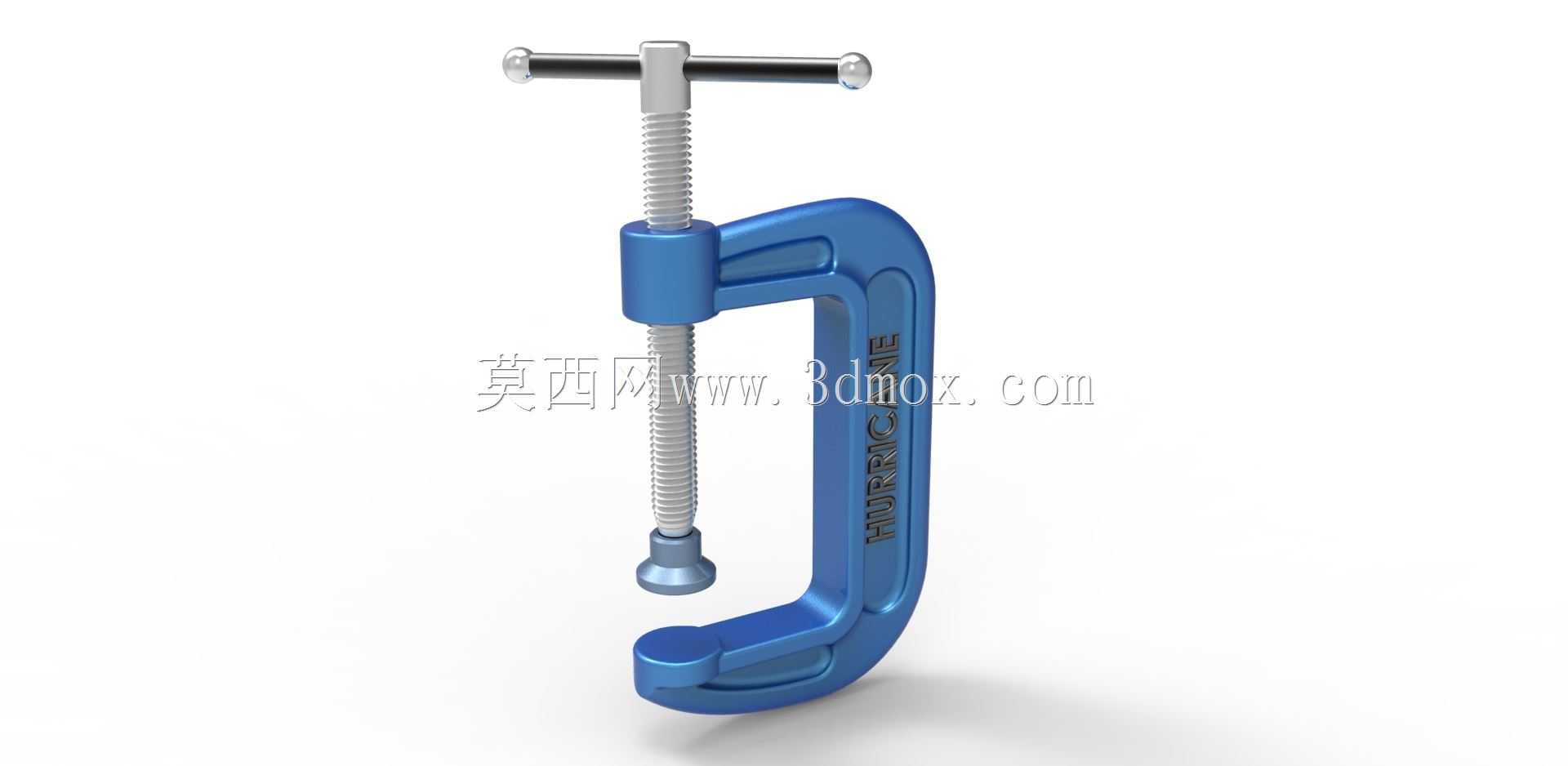

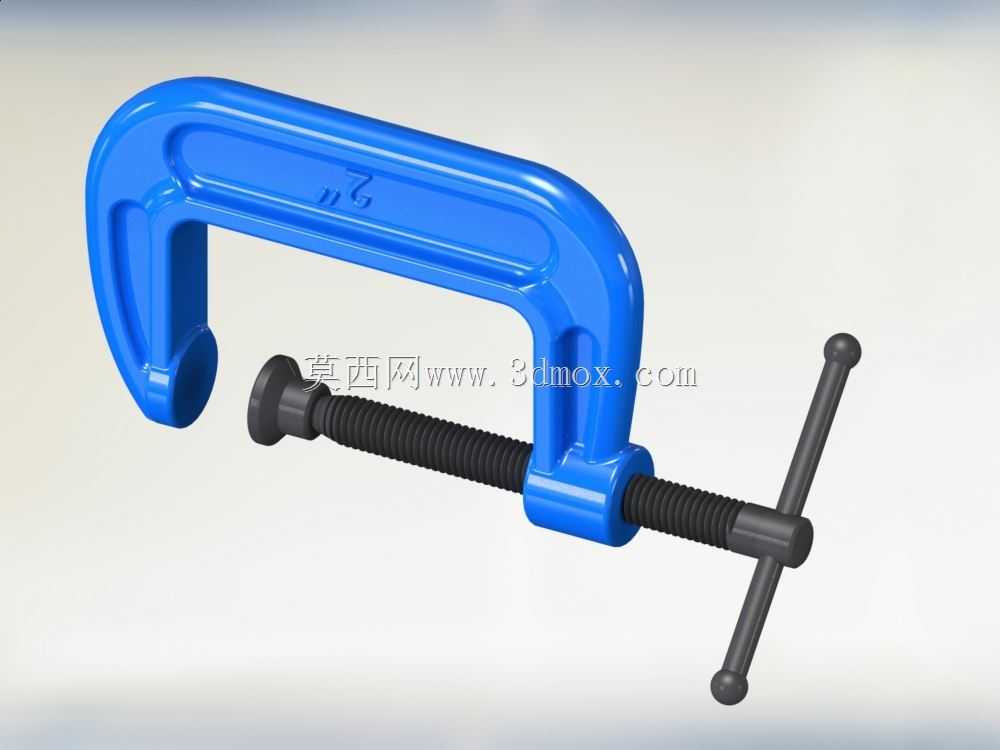

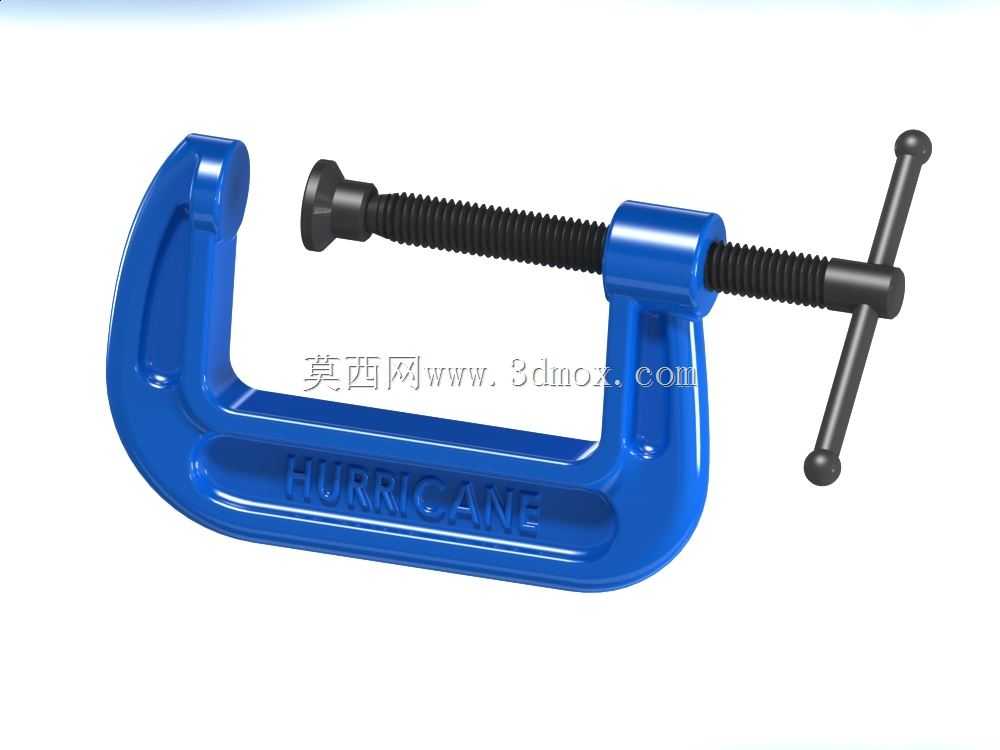

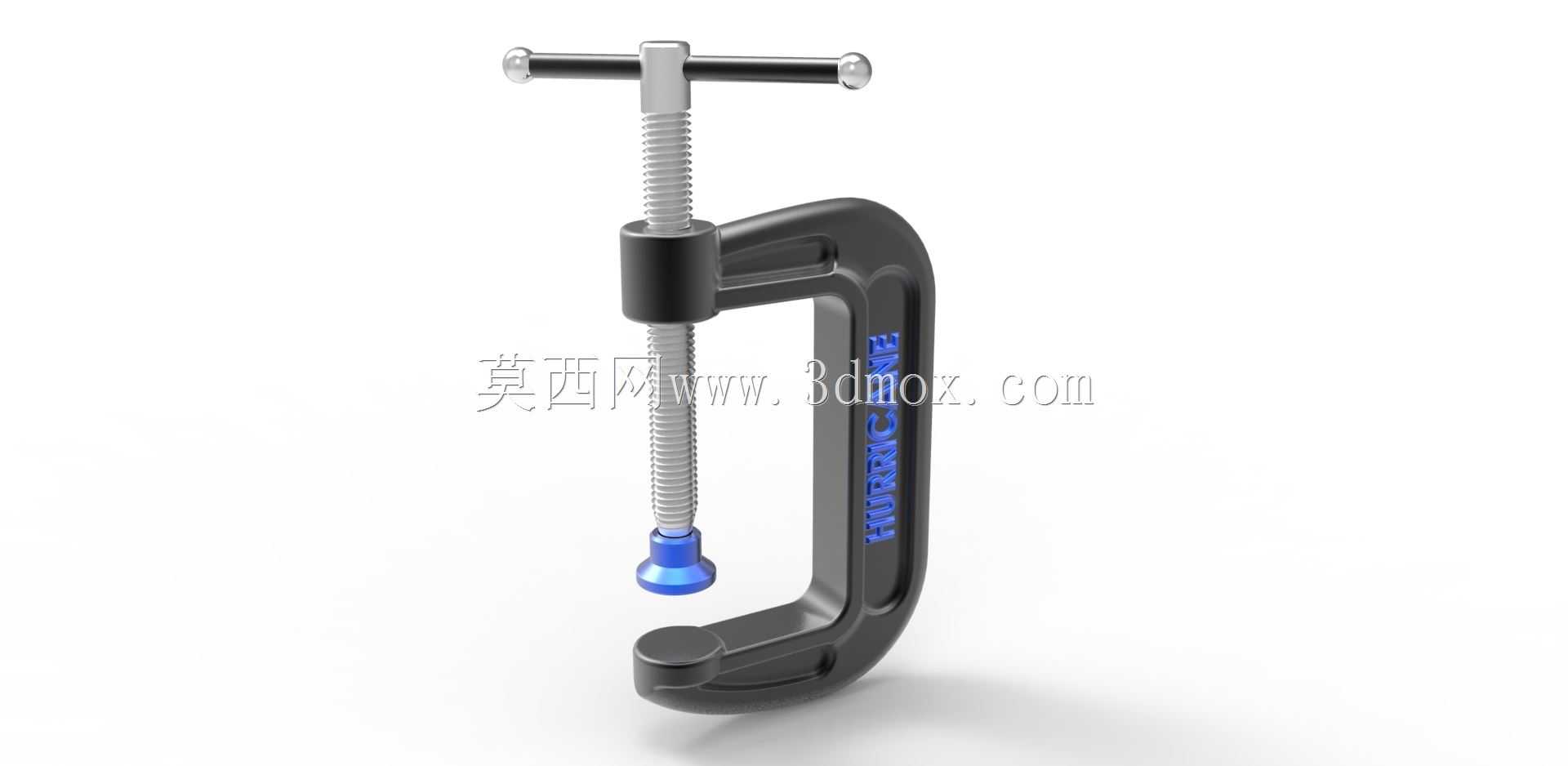

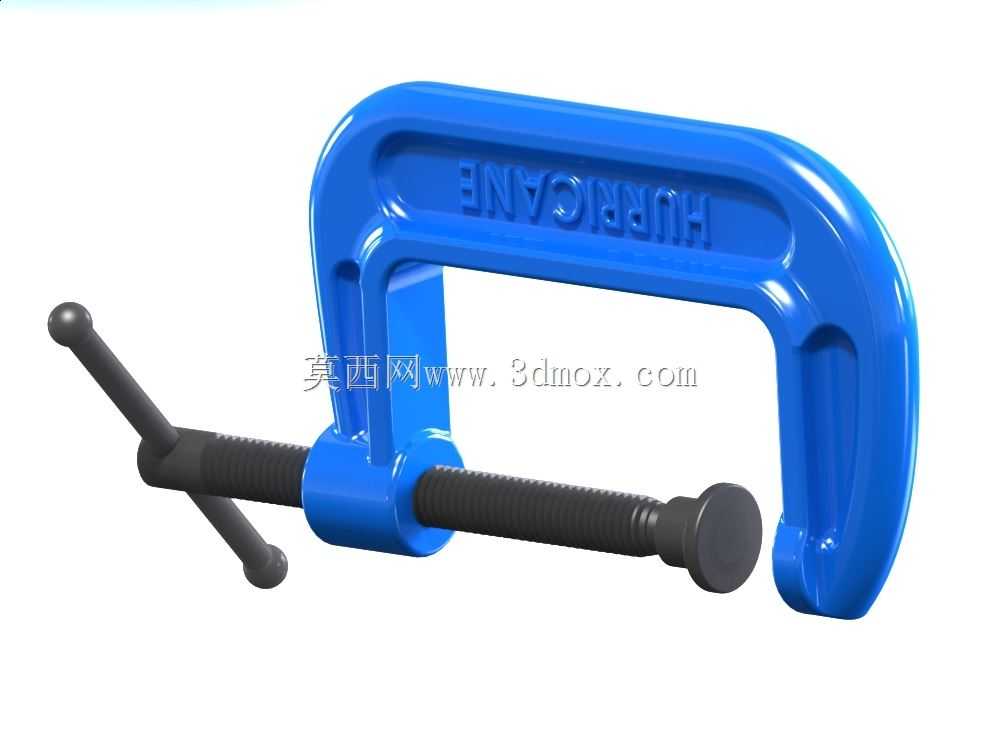

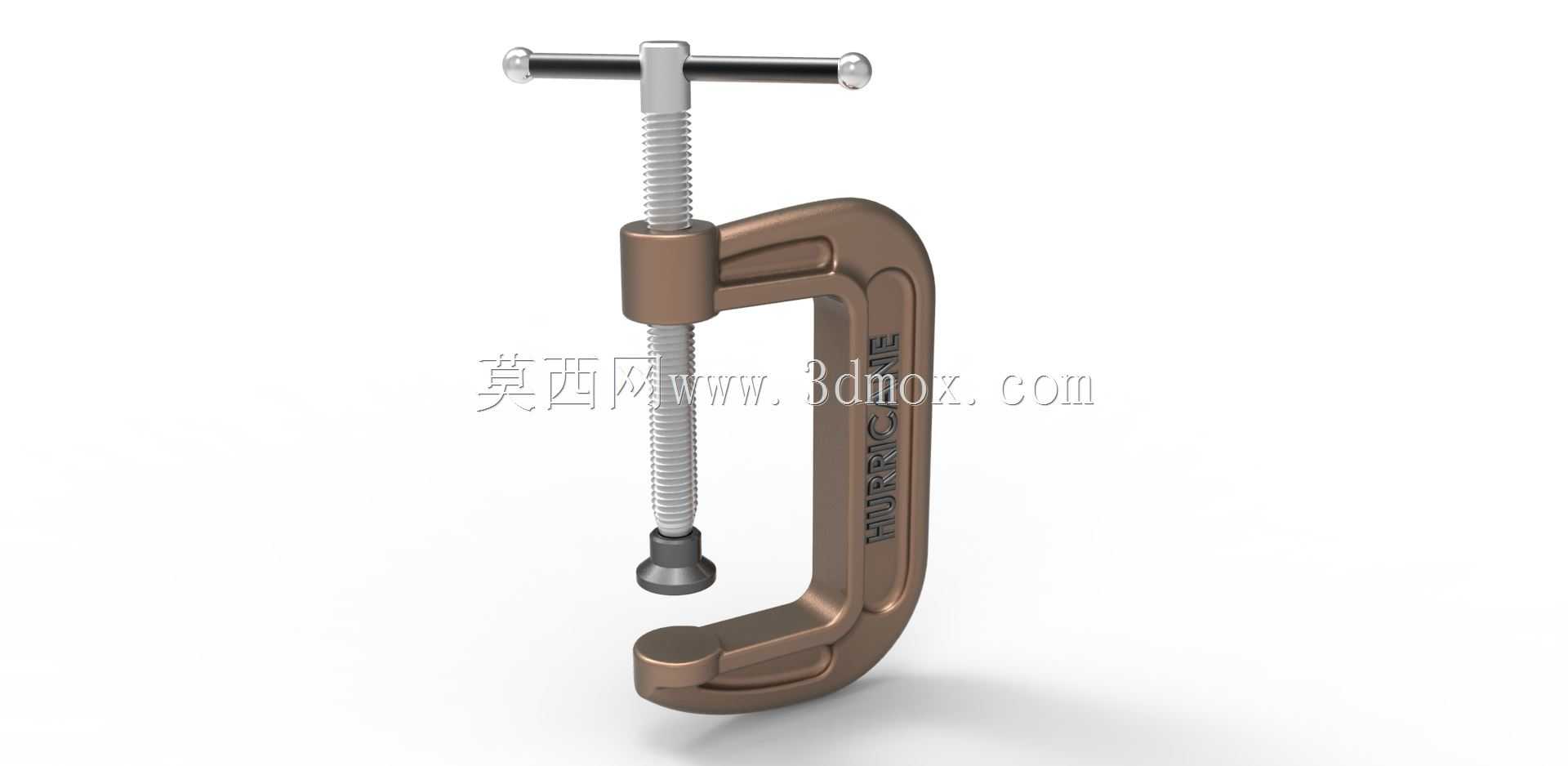

　　日常机加工工位、钣金装配现场、木工胶合工序里，这类C形夹持构件的出场率始终居高不下，和台虎钳的固定工位属性不同，它可以随工件位置灵活转移，不需要依赖固定工作台安装，小到线束端子压接后的临时固定、钣金件焊接时的拼缝对位，大到实木家具拼板时的压力保持、注塑件浇口修整时的工件夹持，都能看到这类夹具的身影。从结构设计逻辑来看，整个夹体采用C型开放式框架结构，框架的弧形过渡段做了等强度壁厚设计，在保证开口夹持范围的前提下，尽可能降低夹体自身的重量，同时避免应力集中导致的夹持断裂风险，夹体的固定承压端做了平面压台设计，和活动压头的端面保持平行，保证夹持时压力垂直作用在工件表面，不会出现压痕偏移、工件滑脱的问题。传动部分采用梯形螺纹副设计，

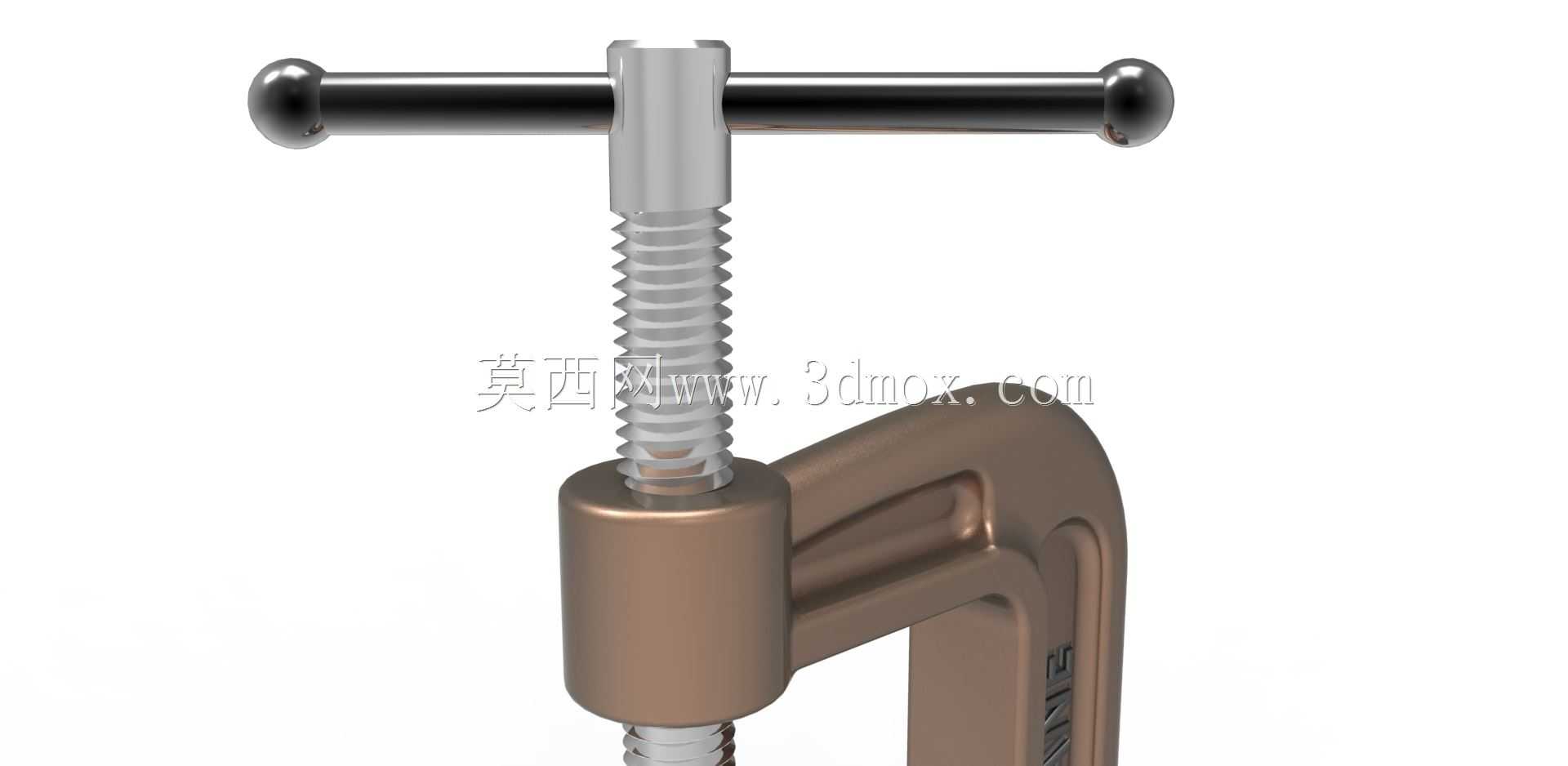

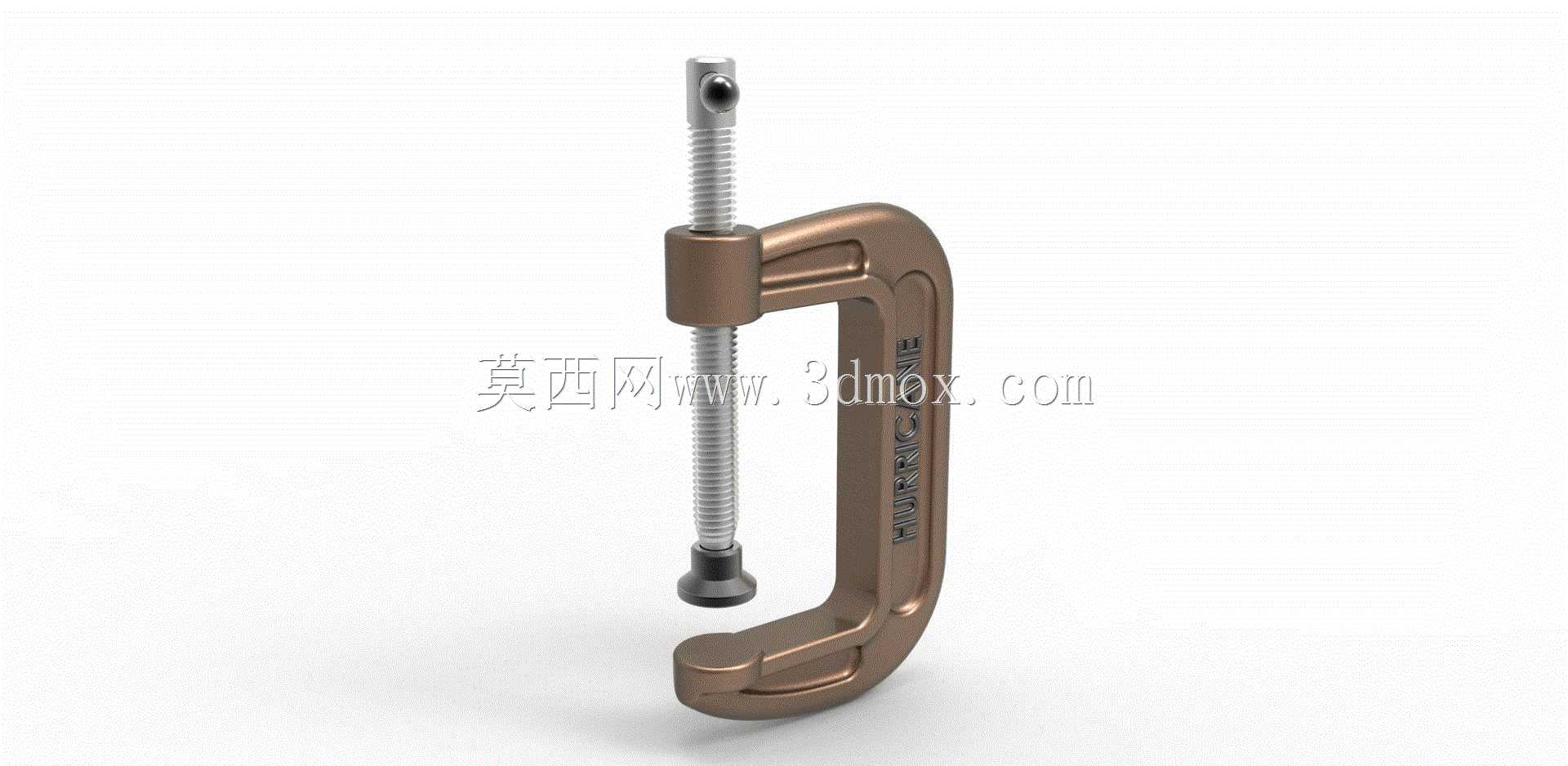

　　相比普通三角螺纹，梯形螺纹的牙型强度更高，传动过程中具备一定的自锁性能，当施加在螺杆上的扭力撤除后，夹持状态不会因为工件的反作用力出现松脱，不需要额外增加锁止结构就能保持稳定的夹持力，螺杆的顶端设计了穿杆孔，可以配套加力杆延长力臂，在需要大夹持力的场景下，不需要额外配套专用扳手就能获得足够的夹紧力矩，螺杆末端的活动压头采用球面铰接结构，当被夹持工件的表面存在小角度倾斜时，压头可以自动适配工件表面角度，保证压合面完全贴合，避免点接触导致的工件表面压伤，同时也能减少螺杆受到的径向弯矩，延长螺纹副的使用寿命。从实际使用的尺寸边界来看，这类常规规格的C形夹，最大开口距离可以覆盖150mm以内的工件夹持需求，夹体的喉深控制在75mm左右，

　　能够满足大部分常规厚度工件的边缘夹持需求，整体闭合状态下的总长度控制在220mm左右，不会因为尺寸过大影响狭小工位的操作，螺杆的总行程比最大开口尺寸多预留10mm的余量，避免螺杆旋出过量导致螺纹脱扣。在不同的应用场景下，这类夹具的使用细节也有区别，比如焊接工位使用时，夹体表面会做发黑氧化处理，减少焊接飞溅的粘附，同时避免焊接电流通过夹体传导导致的螺纹副烧结；木工胶合场景使用时，会在压头和固定承压端加装橡胶软垫，避免压力过大在木材表面留下压痕，同时增大接触面摩擦力防止工件滑移；机加工工序中用来固定薄壁工件时，会严格控制螺杆的拧紧力矩，避免夹持力过大导致薄壁件出现变形，影响最终的加工精度。建模过程中需要重点关注几个配合位置的公差设定：

　　螺杆和夹体上端的螺纹配合段，要预留足够的间隙保证螺杆转动顺畅，同时避免间隙过大导致夹持时出现晃动；活动压头和螺杆末端的铰接配合，要保证压头可以在15度的锥角范围内自由转动，同时不会出现轴向窜动；夹体的C型框架部分，在建模时要做有限元受力校核，当夹持力达到额定最大值时，框架开口端的变形量要控制在0.2mm以内，避免长期使用出现框架塑性变形，导致夹持精度下降。很多新手在设计这类夹具时容易忽略夹体受力后的开口变形问题，一味追求减轻夹体重量而削减框架壁厚，最终成品在大夹持力下出现开口外张，不仅夹持力达不到设计要求，还可能出现夹体断裂的安全隐患；还有部分设计会把螺杆的导程设计过大，虽然拧紧速度更快，但自锁性能会大幅下降，受振动影响很容易出现松脱，完全无法满足加工场景下的长时间夹持需求。实际选型时，需要根据待夹持工件的厚度、需要的夹持力大小、作业场景的空间限制选择对应规格的C形夹，不要用小规格夹具强行夹持大尺寸工件，也不要在螺杆上加装过长的加力杆过度施加扭力，避免超出夹体的载荷极限出现损坏。
