机械工程团队金属纪念徽章结构设计

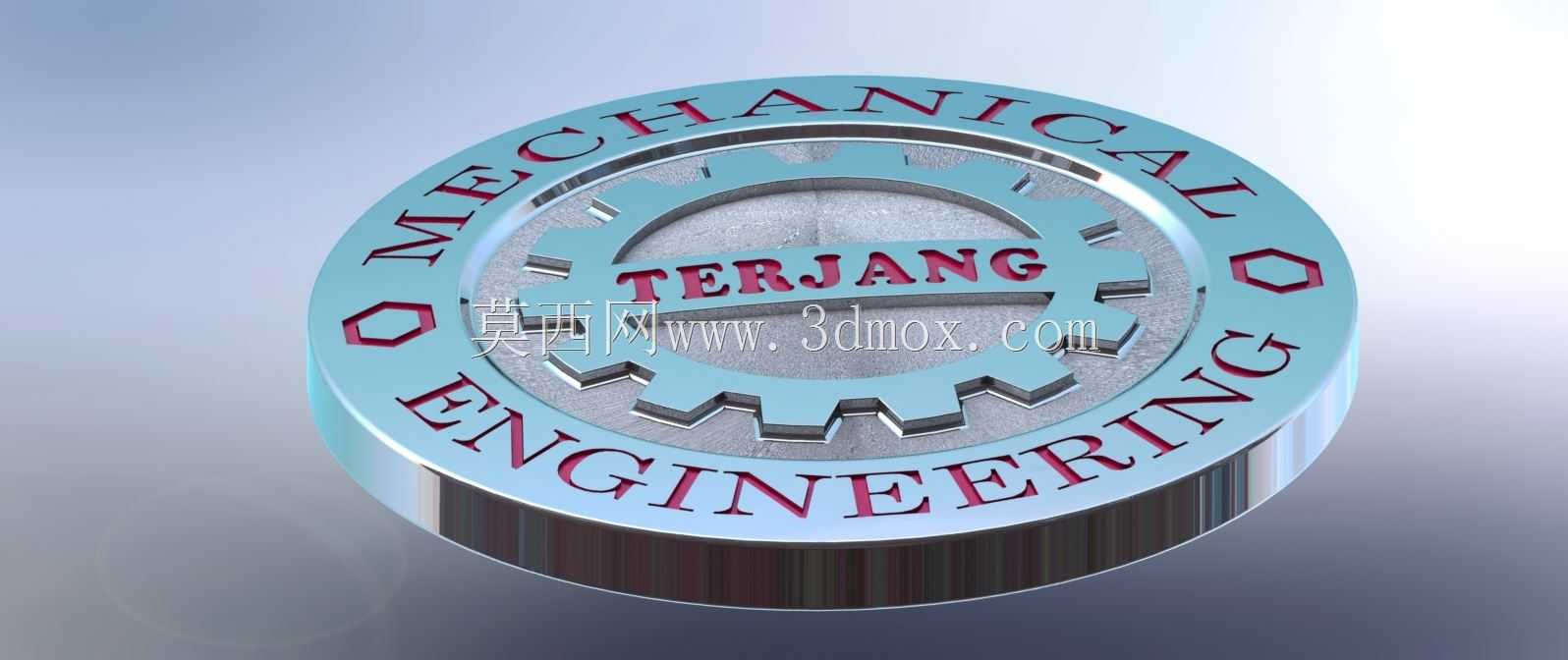

　　这款机械主题标识件的设计，最初是为了满足车间现场目视化管理、团队文化展示的实际需求，在机械加工车间、设备运维班组、工程技术部门的现场看板、工具柜标识、工位铭牌场景中都能适配使用。整体采用圆形对称结构，核心视觉区域嵌入标准渐开线齿轮轮廓，齿轮的齿形参数参考通用机械传动齿轮的齿顶高、齿根圆角规范做了等比例缩放，既保留机械行业的辨识度，又避免齿形过于尖锐带来的加工毛刺问题。外圈环形区域做了下沉式台阶设计，环形面预留足够的字符蚀刻空间，可根据不同团队的名称、职能属性替换对应文字内容，字符采用阴刻填充工艺的适配结构，文字深度控制在0.3-0.5mm区间，既保证填充色的附着牢度，又不会因为刻度过深影响整体结构强度。

　　设计过程中优先考虑了不同加工工艺的适配性，主体结构可采用铝合金阳极氧化、不锈钢蚀刻填漆、锌合金压铸三种主流工艺加工，不同工艺对应的壁厚参数做了统一适配：整体外圆厚度控制在3mm，外圈环形边宽度8mm，中间齿轮区域的凸起高度比外圈平面高0.8mm，形成自然的视觉层次，不需要额外做表面分色处理就能通过光影差凸显齿轮元素。背面的带扣结构是这款设计的核心功能点，采用隐藏式别针卡扣的安装槽位，槽位深度1.2mm，可适配标准的胸牌别针、磁吸贴两种安装配件，不需要额外做结构修改就能切换佩戴方式：如果作为员工胸牌使用，可安装别针结构固定在工装胸前；如果作为设备标识牌使用，可替换为强力背胶或者磁吸座，直接吸附在设备金属外壳表面，不会对设备漆面造成损伤。

　　安装边界方面，整体外圆直径控制在60mm，这个尺寸既不会因为过大影响工装穿着的便利性，也不会因为尺寸过小导致环形区域的文字辨识度不足，在1.5米的常规目视距离下，外圈的文字内容、中间的齿轮图案都能清晰识别。结构的边角全部做了R0.5mm的圆角处理，没有尖锐棱角，作为随身佩戴的徽章使用时不会刮蹭工装面料或者皮肤，作为设备标识粘贴时也不会因为边角磕碰出现卷边问题。齿轮中心的圆形区域预留了定制化空间，可根据不同使用场景替换为班组编号、安全标识、企业LOGO等内容，中心区域的下沉深度和外圈文字区域保持一致，方便统一做填色或者丝印处理。

　　从实际使用场景出发，这款标识件还兼顾了户外使用的耐候性需求，结构设计上没有积水缝隙，所有台阶连接处都做了微小的倾斜导流面，在车间现场多油污、多粉尘的环境下，表面擦拭清洁时不会有藏污纳垢的死角，即使采用金属材质加工，整体重量也控制在35g以内，佩戴在工装上不会有明显的坠感，粘贴在设备表面也不会因为自重出现脱落问题。结构建模过程中所有特征都采用参数化设计，齿轮的齿数、模数、外圆直径、厚度参数都可根据实际使用需求快速调整，比如用于大型设备的铭牌标识时，可将整体尺寸放大到120mm直径，壁厚增加到5mm，直接通过螺栓孔固定在设备本体上；用于小型工具标识时，可缩小到30mm直径，采用背面蚀刻胶贴的方式直接粘贴在工具表面。
