拟人化卡通苹果趣味造型三维设计

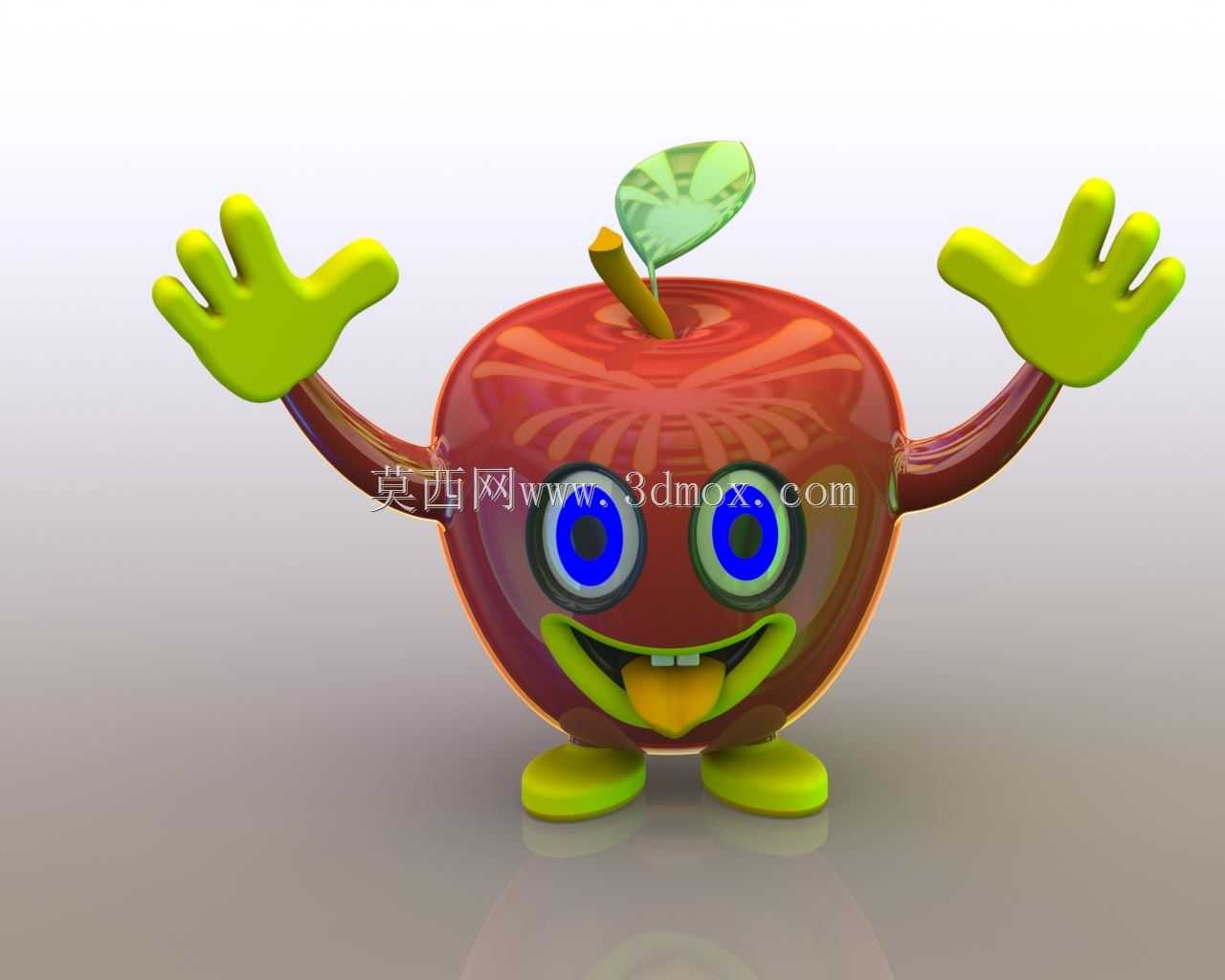

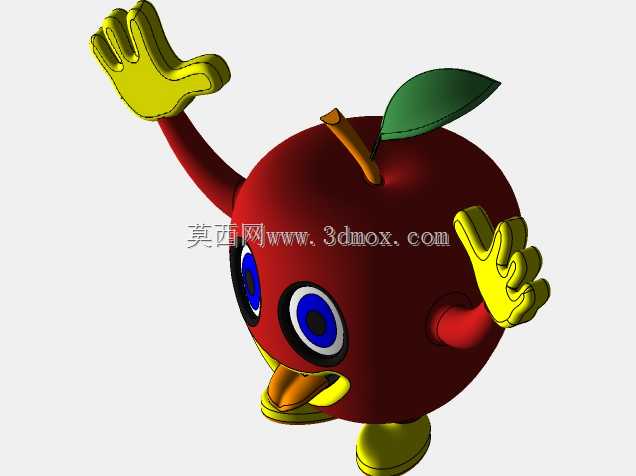

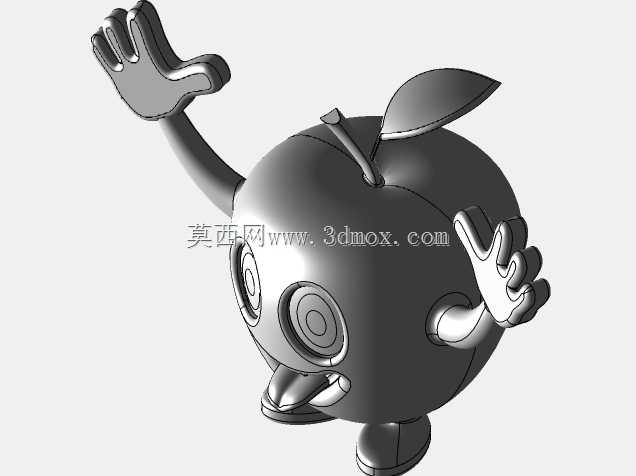

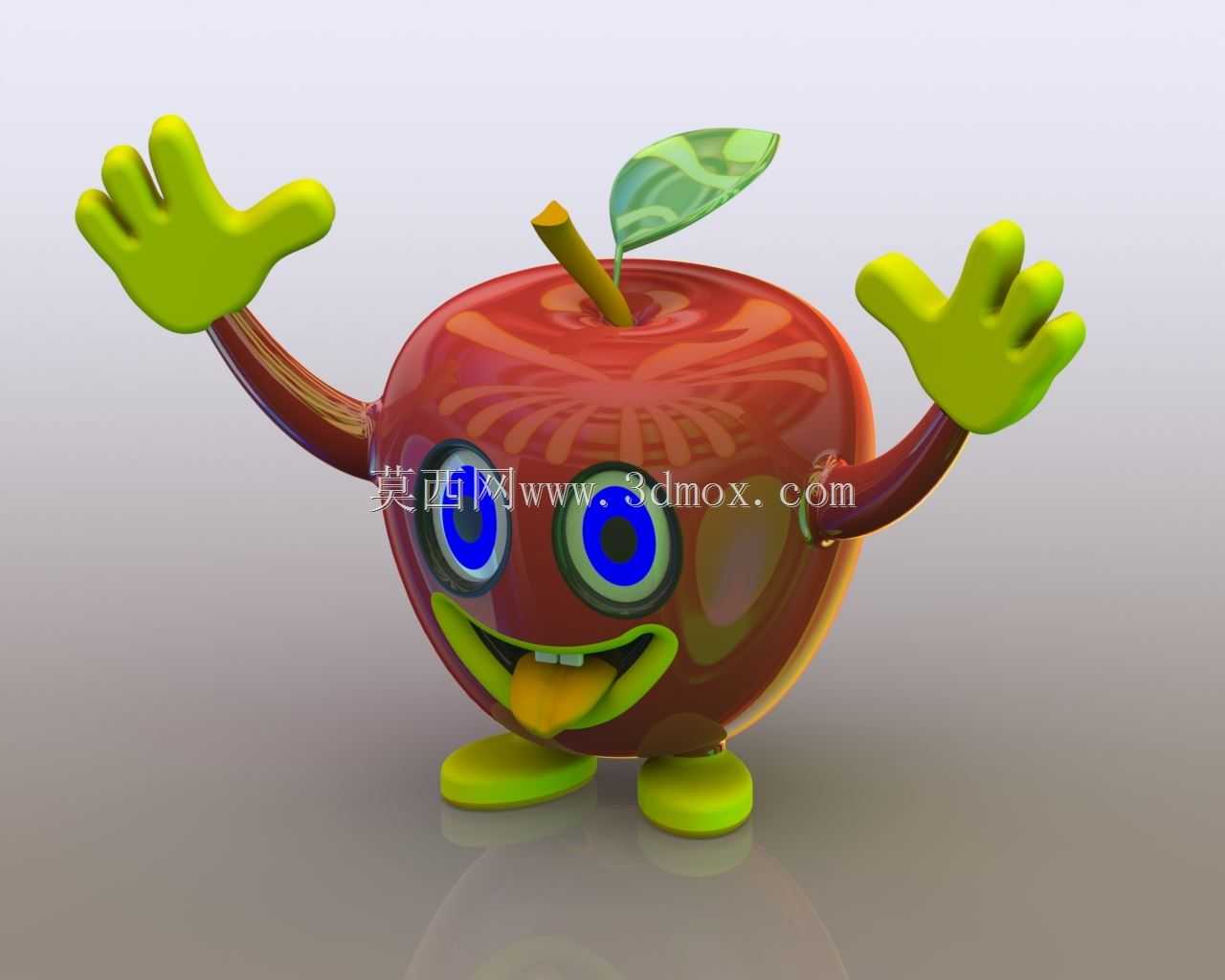

　　这款拟人化卡通苹果造型的设计，最初的应用场景瞄准的是文创周边手办开发、儿童科普教具配套IP形象、线下主题展陈互动装置这几个方向，在做结构设计的时候，首先要平衡卡通造型的夸张表现力和实体生产的工艺可行性，不能为了视觉效果做出无法落地的结构。从功能特性来看，这个造型本身是作为IP视觉载体存在的，没有复杂的运动机构，所有的肢体部分都是固定造型，手臂向外张开的姿态是经过反复调整的，既保证视觉上的活泼感，又不会因为外伸尺寸过大导致摆放时重心不稳，脚部做了加宽的平底设计，和放置平面的接触面积经过测算，哪怕是用PLA材质做FDM3D打印，填充率设置在20%的情况下，侧倾角度达到27度才会出现失稳情况，完全满足日常摆放的稳定性要求。设计思路上，

　　主体果身部分采用了类球形的基础曲面，在果身表面做了轻微的放射状肌理，模拟苹果自然的果棱纹理，没有做过于尖锐的棱角，所有曲面过渡的圆角半径都控制在3mm以上，一方面是避免注塑生产时出现应力集中导致的开裂问题，另一方面如果是作为面向低龄群体的周边产品，也能消除尖锐边角带来的安全隐患。果柄和顶部的叶片部分，和果身的连接位置做了内嵌式的插接结构，不是简单的曲面拼接，叶片的厚度从根部到边缘做了渐变处理，根部厚度5mm，边缘收薄到1mm，既保证连接强度，又能还原叶片轻薄的视觉效果。面部的五官部分，眼睛采用了分层结构设计，最外层是透明的高光层，中间是蓝色的虹膜层，最内层是黑色的瞳孔层，分层的间隙控制在0.2mm，不管是做3D打印的多色拼接，

　　还是做注塑的分色处理，都能精准对位，不会出现错位溢色的问题。嘴巴部分做了内凹的腔体设计，舌头的位置做了轻微的外凸，和下嘴唇的间隙留了1.5mm，避免喷涂上色的时候出现颜料堆积糊边的情况。手臂和果身的连接位置做了平滑的曲面过渡，没有生硬的拼接缝，手臂的粗细从根部到手掌逐渐变粗，手掌的五指张开姿态，每根手指的圆角都做了统一处理，手掌的厚度是8mm，保证打印或者注塑的时候不会出现薄壁变形的问题。脚部的造型和手掌做了视觉上的呼应，采用了同色系的设计，脚的底面是完全的平面，没有做额外的纹理，保证和摆放接触面的贴合度，不需要额外加装支撑脚垫就能平稳放置。外形尺寸方面，整体高度控制在120mm，果身最大直径是80mm，

　　手臂完全展开的最大宽度是150mm，前后方向的最大厚度是85mm，这个尺寸边界不管是做桌面级的小摆件，还是等比例放大做1.2米高的展陈装置，都可以直接通过参数缩放实现，不需要重新调整结构比例。在做曲面建模的时候，所有的曲面都是G2连续过渡，没有出现曲面褶皱或者收敛点的问题，导出到不同的三维软件中都不会出现破面情况，不管是用于3D打印手板制作，还是用于注塑模具的开模设计，都能直接调用模型进行后续的工艺处理。在细节处理上，果身表面的反光效果是通过曲面曲率的微调实现的，不是后期贴图处理，模型本身的曲面曲率变化就能模拟出光滑苹果表面的高光走向，哪怕是做哑光材质的表面处理，也能呈现出自然的光影过渡，不会出现生硬的明暗块面。另外，整个造型没有设计需要额外装配的活动部件，所有结构都是一体化的，除了顶部的果柄和叶片可以做成插接件方便包装运输，其余部分都可以一体成型，减少生产过程中的装配工序，降低生产的次品率。如果是用于软胶材质的周边生产，比如搪胶公仔，这个模型的壁厚也做了统一的预留，整体壁厚控制在2.5mm，不会出现壁厚不均导致导致的搪胶成型时壁厚差过大、局部过薄容易破损的问题。
