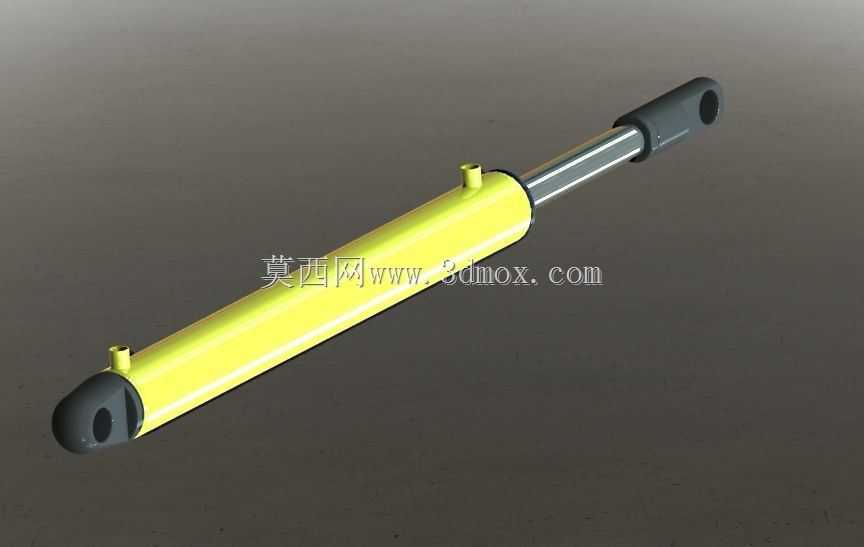

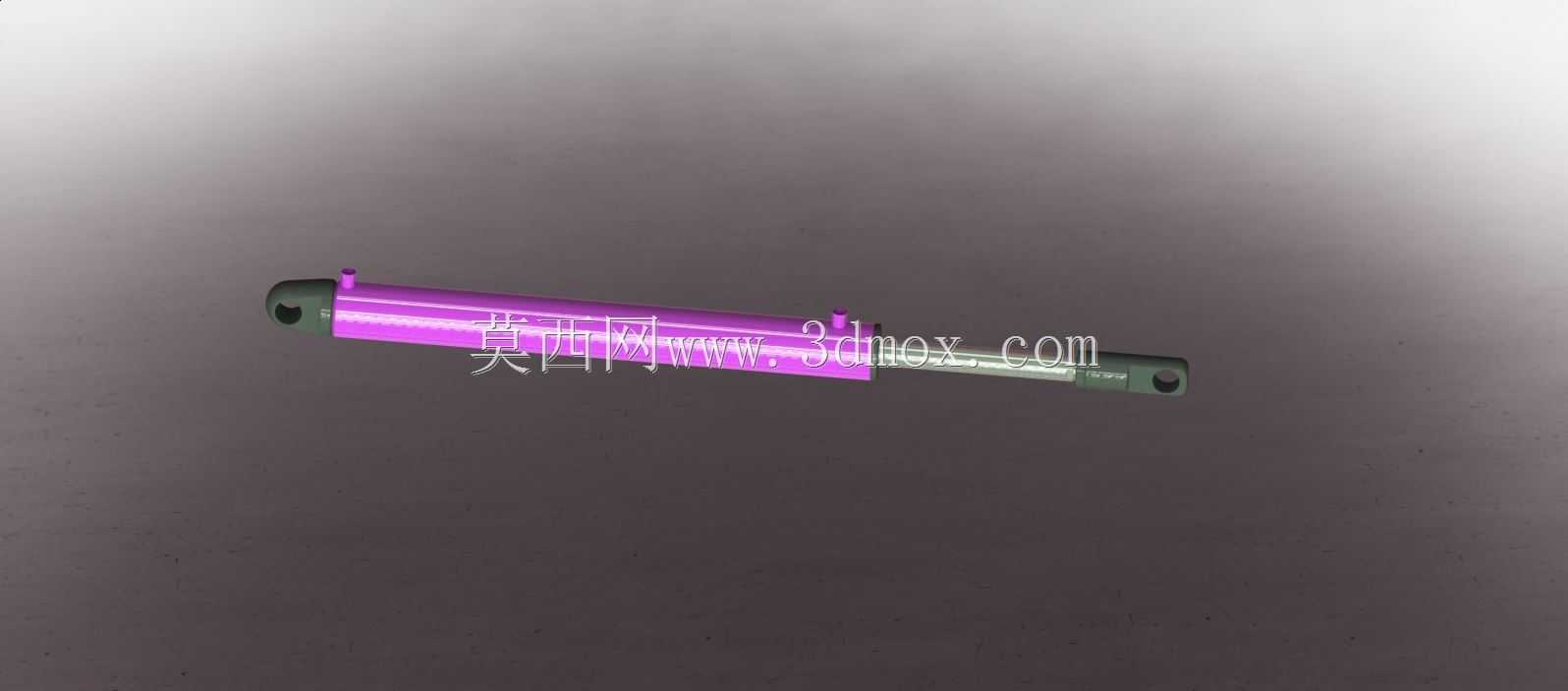

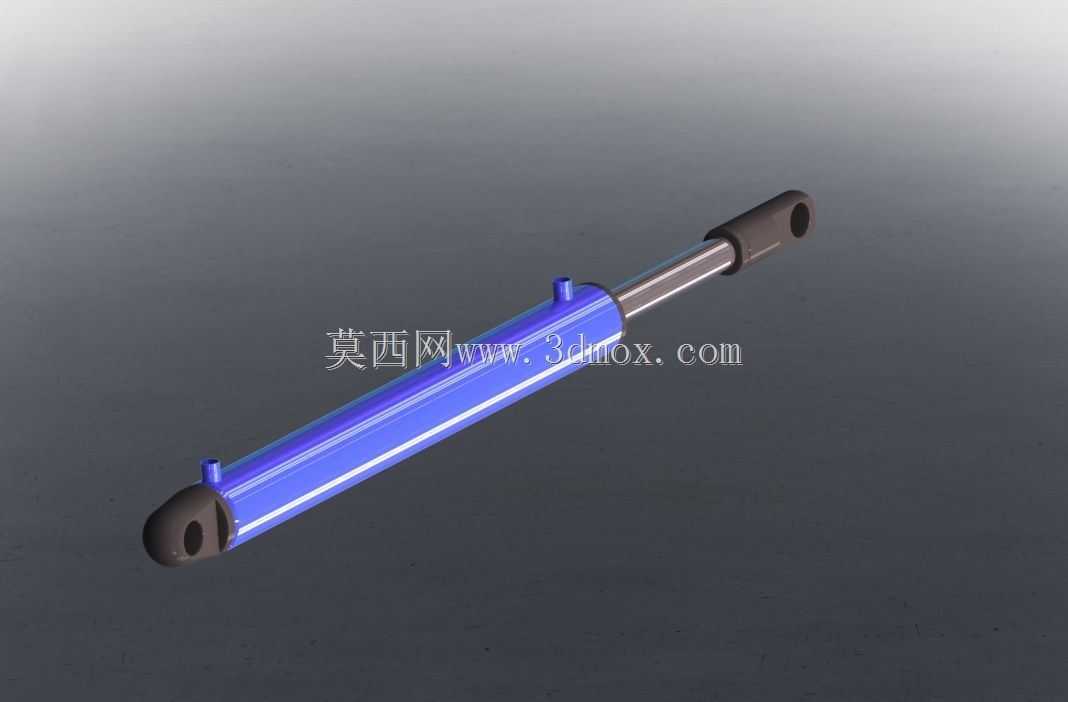

高负载双耳环式直线执行液压缸结构

　　在重型装备的液压传动回路里，这类双耳环安装的液压缸是把液压能转化为直线往复机械能的核心执行部件，和电缸、气缸相比，它的单位体积输出推力更大，抗负载冲击能力更强，在工程机械举升机构、冶金设备压装工位、矿山机械支撑回路、重型工装夹具夹紧单元里都有广泛应用，尤其是在需要长时间保持大推力输出、工况存在持续振动与冲击的场景下，这类结构的液压缸可靠性远高于其他直线驱动元件。

　　从结构设计逻辑来看，这款液压缸采用了单杆双作用的经典结构布局，缸筒部分做了等壁厚设计，内壁的粗糙度与圆度公差控制在适配高压密封件的工作区间，能够承受持续的高压油液冲击，避免长期往复运动出现内壁拉伤导致的内泄问题。活塞杆表面做了硬化处理，配合导向套的耐磨衬带结构，既能承受径向的偏载力，也能减少活塞杆伸缩过程中的摩擦阻力，降低密封件的异常磨损速率。两端的耳环安装结构采用了带铰接轴承的设计，安装时可以补偿一定范围内的安装角度偏差，避免设备运行过程中因为机架形变、安装同轴度误差导致的活塞杆别劲问题，这一点在工程机械的动臂驱动、翻斗举升这类存在铰接点相对位移的场景里尤为重要，如果采用刚性连接结构，很容易在负载波动时出现活塞杆弯曲、密封件偏磨漏油的故障。

　　设计过程中优先考虑了高压工况下的结构强度，缸筒与端盖的连接采用了可靠的螺纹加锁紧结构，能够承受高压油液作用在端盖上的轴向推力，不会在系统压力峰值出现端盖脱出的风险。油口的位置设置在缸筒两端的合理位置，既方便现场布管，也能避免活塞杆伸缩过程中与液压管路发生干涉。活塞部分的密封采用了组合密封结构，包含支撑环、主密封、防尘圈多个密封元件，既能保证高低压工况下的密封效果，减少内泄与外泄，也能阻挡外界的粉尘、金属碎屑进入缸筒内部，划伤内壁与活塞杆表面，延长元件的整体使用寿命。

　　从安装边界尺寸来看，这款液压缸的安装距是选型时的核心参数，即耳环铰接点之间的最短距离，需要匹配设备安装位的铰接点间距，避免安装后行程不足或者过位的问题。活塞杆的伸出长度要匹配设备的最大工作行程，预留足够的行程余量，避免活塞运行到行程端点时出现硬顶的情况。缸筒的外径尺寸要考虑安装空间的径向边界，避免和周边的结构件、管路发生运动干涉。两端耳环的铰接孔尺寸要匹配设备上的铰接销轴直径，配合公差控制在间隙配合的合理区间，既要保证铰接转动灵活，也要避免间隙过大导致的工作冲击。

　　实际应用中，这类液压缸需要匹配对应的液压阀组来控制伸缩速度与输出推力，通过换向阀切换油液方向实现活塞杆的伸出与缩回，通过溢流阀设定系统的最高工作压力，避免过载损坏结构，通过节流阀可以调节活塞杆的运动速度，适配不同工况的动作节奏要求。在有偏载的应用场景下，设计选型时要核算活塞杆的抗弯强度，根据径向负载的大小选择合适杆径的产品，避免长期偏载导致活塞杆弯曲变形。日常维护中只需要定期检查密封件的老化情况、铰接点的润滑状态，及时更换磨损的衬带与密封件，就能保证长期稳定运行，相比其他直线驱动元件，它的维护成本更低，重载工况下的寿命更长，是重型装备传动系统里不可或缺的基础执行部件。
