工业散料输送用螺旋给料输送设备结构

　　在散状物料处理的各类生产场景里，螺旋输送设备是衔接不同工序段物料流转的核心通用装备，从粮食加工车间的原粮转运、建材生产线上的粉料配料，到化工车间的颗粒物料密闭输送、污水处理环节的泥渣推送，这类设备凭借结构紧凑、可实现密闭输送的特性，能适配水平、小角度倾斜等多种布置工况，不会在输送过程中出现物料撒漏、扬尘外溢的问题，尤其适合易产生粉尘、有一定密闭输送要求的生产场景。这套螺旋输送结构在设计时，首先围绕输送物料的特性做了核心参数匹配，针对常见的粉状、颗粒状散料，螺旋叶片的螺距选取了常规输送段等螺距设计，进料口位置适当加大螺距避免物料架桥，出料段则适当缩小螺距保证物料推送的密实度，避免出料口出现物料自流的问题。

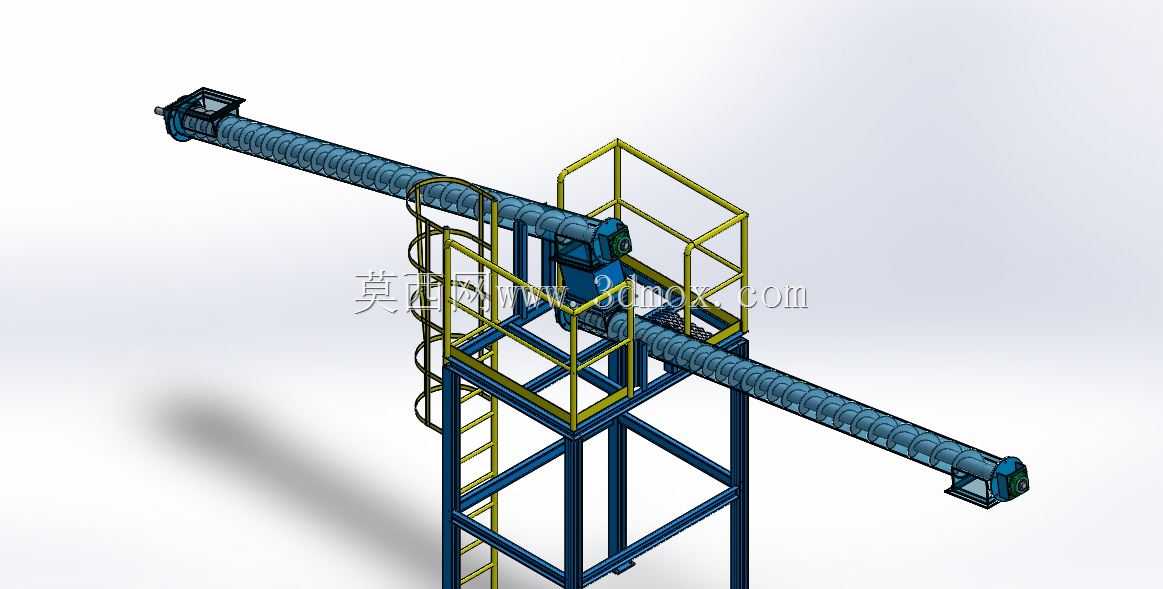

　　设备的整体壳体采用U型槽式结构，上半部分配置可快拆的密封盖板，日常检修时不需要整体拆解设备，只需要打开对应段的盖板就能清理内部残留物料、检查叶片磨损情况，壳体两端的端座集成了轴承安装位与密封结构，轴承选用带防尘密封的深沟球轴承，能阻挡细粉料进入轴承滚道造成磨损，端座和壳体之间采用毡圈密封加密封胶双重密封，避免输送细粉料时出现轴端漏料的问题。核心的螺旋轴部件采用空心轴加焊接螺旋叶片的结构，相比实心轴能在保证整体扭转刚度的前提下降低设备自重，螺旋叶片的边缘做了小倒角处理，减少叶片和壳体之间的卡滞风险，同时在螺旋轴和驱动端连接的位置设计了十字滑块联轴器，能补偿安装过程中出现的少量同轴度误差，避免驱动电机启动时出现轴系憋劲的问题。

　　从安装边界来看，设备的进料口设置在壳体上方靠近驱动端的位置，采用方形法兰接口，能和上游的料仓出料口、振动给料机出料端直接对接，法兰上预留了标准螺栓孔位，现场安装时不需要额外做接口改制；出料口设置在壳体尾部下方，同样采用方形法兰结构，可对接下游的称重料斗、皮带输送机进料端或者包装设备的进料口。设备的整体支撑采用分段式支腿结构，支腿上预留了长条形安装孔，现场安装时可以根据实际布置的高度差做小范围的高度调整，不需要额外切割焊接支腿。在功能特性上，这套结构可以通过调整驱动电机的转速来匹配不同的输送量需求，当输送流动性较好的颗粒物料时可以适当提高转速提升输送效率，输送流动性差、易结块的粉料时则降低转速避免物料被叶片搅拌结拱，

　　设备的中间段还预留了吊轴承安装位，当输送距离较长时可以加装中间吊轴承支撑螺旋轴，避免长轴运转时出现挠度过大、叶片蹭壳的问题。设计过程中特意规避了传统螺旋输送机容易出现的积料死角，壳体底部和两侧的过渡位置采用大圆弧过渡，不会让细粉料在边角位置长期残留板结，螺旋轴两端的密封位置还预留了压缩空气吹扫接口，对于有特殊要求的输送场景，可以接入低压压缩空气定期吹扫密封位置的积料，进一步延长密封件的使用寿命。这类设备在生产线布置时，不需要预留太大的侧向检修空间，因为主要的检修操作都可以从设备上方的盖板完成，整体宽度尺寸控制在紧凑范围内，适合在车间空间有限的技改项目里使用，设备的驱动单元可以根据现场的布置需求选择左装或者右装形式，不需要改动主体结构就能适配不同的车间走线、走管布局。针对不同物料的磨损特性，螺旋叶片还可以根据使用需求更换为耐磨材质叶片，或者在叶片边缘堆焊耐磨层，提升设备在输送矿粉、砂石类磨琢性较强物料时的使用寿命，壳体也可以根据输送物料的腐蚀性选择不锈钢材质或者做内衬耐磨处理，适配更多特殊工况的使用需求。
