双轴螺旋物料输送设备结构设计

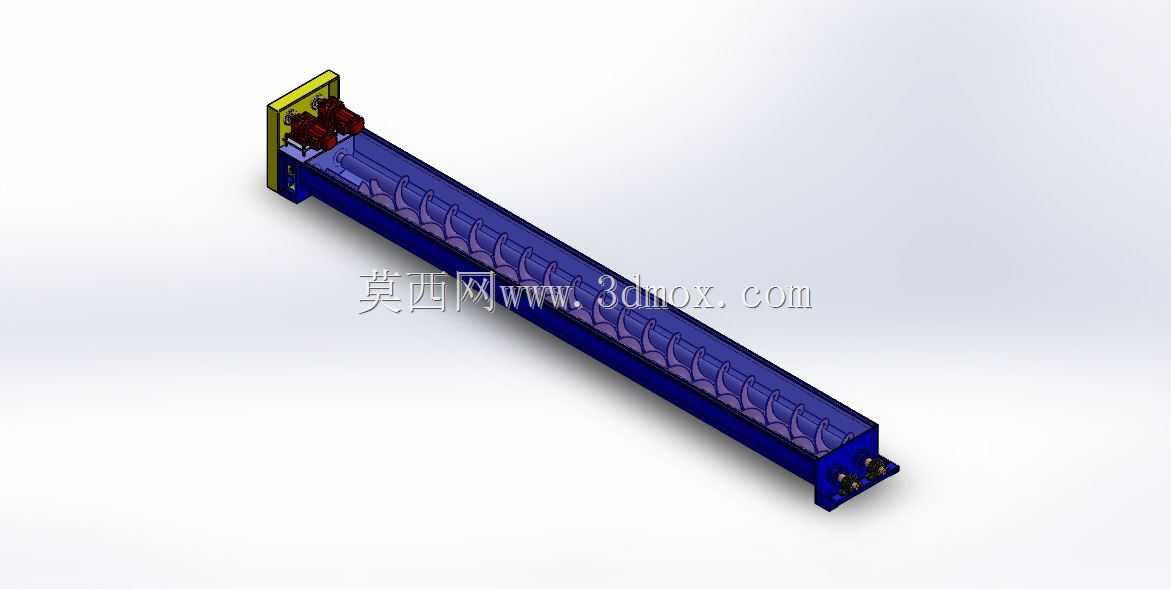

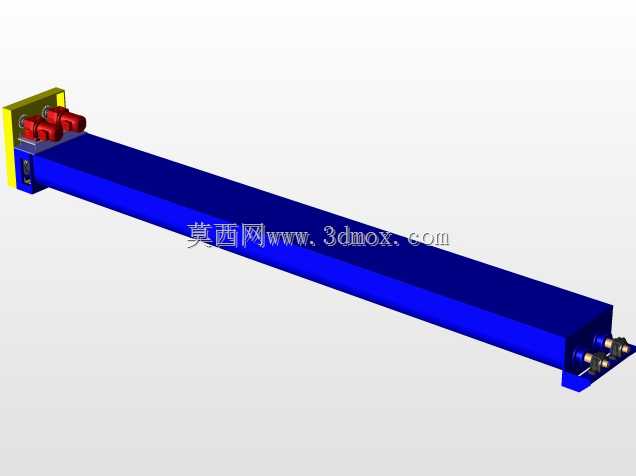

　　在散料连续输送的工况场景里，双螺旋结构的输送设备一直是处理易搭桥、流动性偏差粉料与小颗粒物料的常用选型，不同于单螺旋输送容易出现的物料卡滞、料流不均问题，双轴平行布置的螺旋叶片在转动过程中会形成互相搅动的料流通道，能有效避免湿黏粉料在槽体内堆积架桥，常见于粮食加工、建材粉料输送、化工散料转运、污水处理站泥渣输送等场景，可水平布置完成长距离料槽内的物料推移，也可根据现场安装空间做小角度倾斜布置，适配不同进出料口的高差需求。从结构设计逻辑来看，该设备采用U型通长槽体作为物料承载主体，槽体两端设置端板密封结构，驱动端集成了动力安装座，可直接配套减速电机输出扭矩，两根平行布置的螺旋轴两端通过带座轴承固定在槽体端板上，

　　轴上焊接的连续螺旋叶片采用等螺距设计，转动过程中叶片面持续推动槽内物料沿轴向移动，双轴的旋向相反、转动方向相向，在槽体中部形成汇流推送的料流，相比单螺旋结构，相同槽宽下的输送效率可提升40%以上，同时对物料的搅动作用能打散结块的散料，避免输送过程中物料堵料停机。设备的安装边界需要提前在土建或机架平台预留对应长度的安装平面，槽体底部设置的安装支脚可通过螺栓与平台面固定，驱动端需要预留足够的检修空间，方便后期维护轴承密封件、检查叶片磨损情况，进出料口可根据现场管路布置在槽体的对应位置开设法兰接口，对接上游出料设备与下游受料装置，槽体上沿可配置密封盖板，避免输送过程中粉料外溢造成车间扬尘，满足洁净生产的工况要求。从结构细节来看，

　　螺旋轴与端板的密封位置采用填料密封结构，可根据输送物料的特性调整密封填料的材质，输送磨琢性较强的物料时可更换耐磨填料，减少物料泄漏对轴承的磨损；螺旋叶片的边缘与槽体内壁保留均匀的间隙，既避免叶片转动过程中刮蹭槽壁产生异响与磨损，也能减少槽壁的残料堆积，长时间停机前可空载运行一段时间排空槽内物料，避免物料干结凝固在槽内造成下次启动负载过大。驱动端的安装座采用一体式焊接结构，刚性足够支撑减速电机的重量与运行过程中的振动，输出轴与螺旋轴通过联轴器直连，传动效率高，结构紧凑，不需要额外布置链轮、皮带等中间传动部件，减少后期易损件的更换频次。在选型适配阶段，可根据实际输送的物料容重、输送距离、每小时输送量调整螺旋轴的转速、叶片直径与螺距参数，

　　输送流动性好的颗粒物料时可适当提高转速提升输送效率，输送磨琢性大、易碎的物料时则需要降低转速，减少叶片对物料的破碎与自身磨损。槽体的板材厚度可根据物料的磨琢性选择，常规工况采用普通碳钢板焊接成型即可，输送腐蚀性物料时可更换不锈钢板材做表面防腐处理，适配不同行业的物料输送需求。设备整体结构没有复杂的异形零部件，所有结构件都可通过常规的板材切割、焊接、机加工工艺完成制作，三维建模过程中提前预留了焊接收缩余量与安装公差，装配时可快速完成螺旋轴、轴承、驱动部件的对位安装，减少现场装配的调整工作量，双螺旋的同步转动通过驱动端的齿轮啮合实现，保证两根轴的转速匹配，避免叶片转动过程中出现干涉卡滞。
