带法兰接口的工业管道指吹阀结构设计

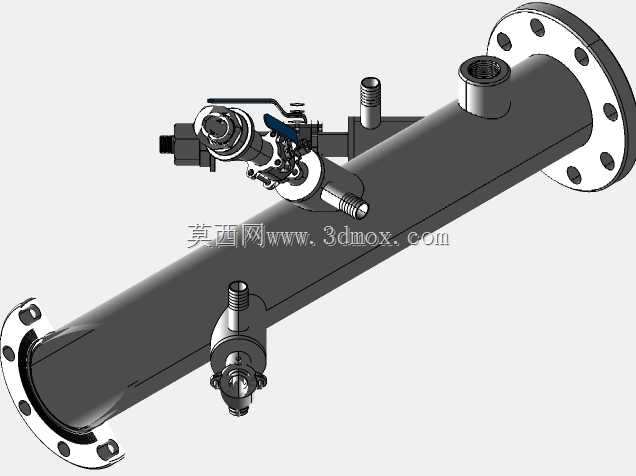

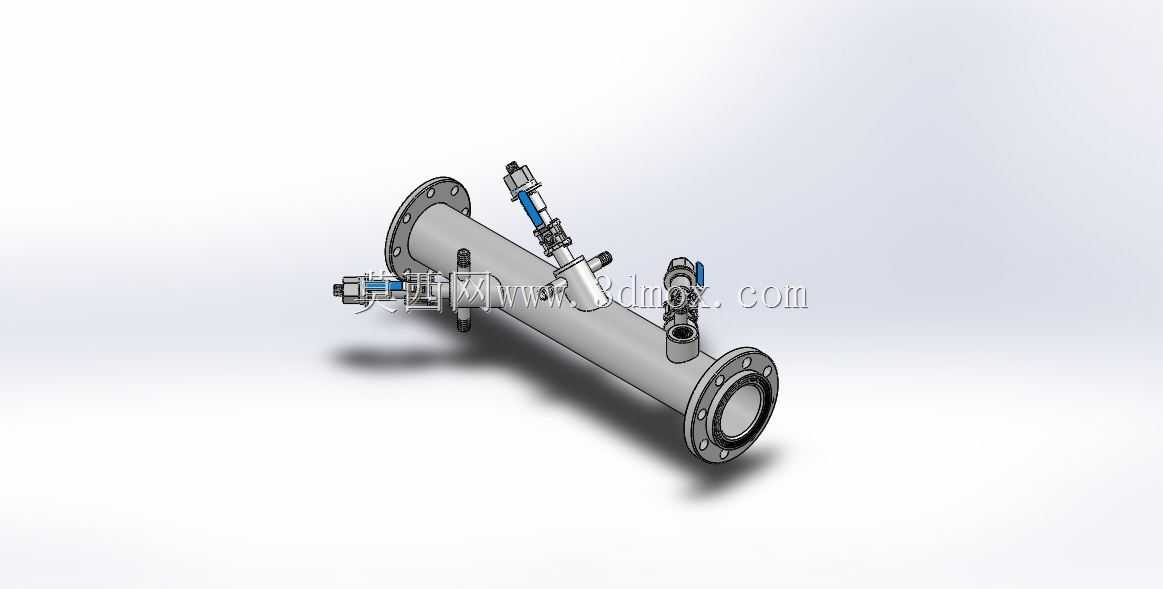

　　在化工、电力、冶金等行业的工艺管路系统中，管路内部残留的介质碎屑、积液、杂质堆积是影响管路输送效率、引发阀门卡涩、腐蚀管壁的常见诱因，指吹阀作为管路定点吹扫作业的核心执行部件，通常直接集成在主输送管道上，无需额外断开管路即可完成局部段的介质吹扫、排空作业，相比外接临时吹扫管路的作业方式，能大幅降低运维作业的拆装工作量，减少管路开口带来的泄漏风险。这款指吹阀采用主管道一体化集成设计，主体为两端带标准法兰连接端的圆柱形主通径结构，主管道的通径直段预留了多个不同规格的分支接口，分别对应手动吹扫控制组件、介质引流口、压力检测接嘴的安装位，所有分支接口与主管道的连接位置均做了圆弧过渡补强，避免管路内部介质流动时在接口位置形成涡流区，

　　减少杂质在接口根部的沉积概率。主管道两端的法兰采用凸面带颈法兰结构，法兰端面的密封水线、螺栓孔位置均匹配对应压力等级的管路法兰标准，安装时可直接与同规格的工艺管道法兰对接，不需要额外加工转接件，法兰颈部与主管道外壁采用圆角过渡，降低焊接或整体成型时的应力集中系数，能承受管路运行时的水锤冲击与温度变化带来的形变应力。控制端的吹扫执行组件采用杠杆式手动控制结构，操作手柄的力臂经过匹配设计，操作人员无需借助额外加力杆即可完成阀门的启闭动作，阀芯与阀座的密封面采用锥面配合结构，关闭状态下能实现主管道与吹扫出口的可靠截断，避免正常输送工况下介质从吹扫口泄漏；阀芯的行程做了限位设计，全开状态下吹扫通道的通径完全打开，

　　能保证吹扫介质的流量满足局部管路的吹扫流速要求，不会因为通径节流降低吹扫效果。设计过程中，首先根据应用场景的主管道通径确定了主体管段的外径与壁厚，结合管路的设计压力等级核算了法兰的厚度、螺栓孔数量与分布直径，保证连接强度符合压力管道规范要求；其次对各个分支接口的位置做了布局优化，将控制操作组件布置在主管道侧面偏上的位置，既避免管道底部积液浸泡阀杆密封件，也方便运维人员站在管路侧面操作，不需要探身到管道下方操作，降低作业风险；吹扫出口的接口采用标准外螺纹结构，可直接连接临时吹扫软管或者固定排污管路，适配不同现场的运维作业需求。安装边界方面，主管道两端法兰的端面间距、法兰外径、螺栓孔中心圆直径均严格匹配对应公称通径的法兰标准，

　　控制组件突出主管道外壁的最大尺寸、操作手柄的转动行程范围都做了明确的尺寸约束，安装前可提前核算管路周边的操作空间，避免安装后手柄被周边管线、支架遮挡无法正常操作；阀杆位置的密封组件采用可更换结构设计，长期运行出现密封磨损时，不需要将整个阀门从管路上拆下，即可在线更换密封填料，降低运维成本。在实际应用中，这类集成式指吹阀通常布置在管路的低点、易积液段、介质流向变径位置的上游侧，定期开启可将管路内沉积的杂质、残留积液通过吹扫口排出，避免杂质进入下游的精密阀门、仪表设备造成卡涩或测量失准，也能减少管路内部的介质残留引发的内壁腐蚀问题，延长整套管路系统的使用寿命。建模过程中对所有配合面的尺寸公差、密封面的粗糙度要求都做了对应匹配，各个零部件的装配关系完全符合实际装配逻辑，可直接用于指导零部件加工、装配工艺编制，也可作为管路系统三维布局设计时的选型参考模型，帮助设计人员提前校核安装空间、接口匹配性，减少现场安装时的干涉问题。
