车间产线用磁力吸附式物料升降输送机构

　　在离散制造车间的冲压、钣金加工产线段，这类磁力升降机构的应用场景十分明确，主要衔接上下工序的高度差，完成导磁类金属工件的垂直转运与工位对接，替代传统人工搬运带油污、边角锋利的冲压件或钣金坯料，规避人工抬举过程中的磕碰划伤、砸伤风险，同时匹配产线节拍实现连续化供料。不同于普通皮带式或链板式升降台，该机构依靠磁力吸附组件完成工件的抓取固定，不需要额外设计夹爪开合机构，针对表面平整的导磁板材、小型结构件，吸附动作响应速度更快，不会出现夹爪定位偏差导致的工件掉落问题，尤其适配单批次重量适中、表面无复杂凸起的铁磁性零件转运。

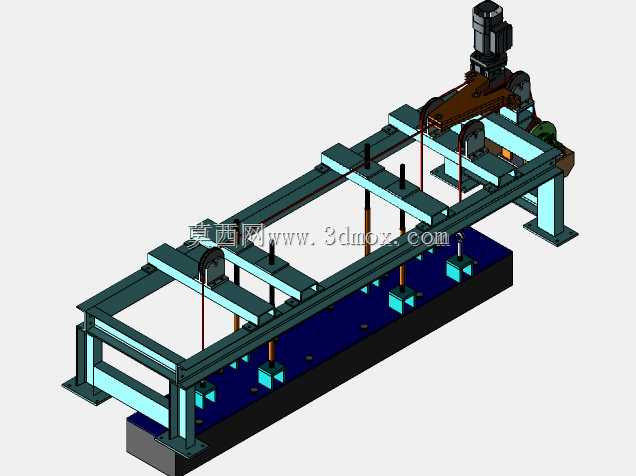

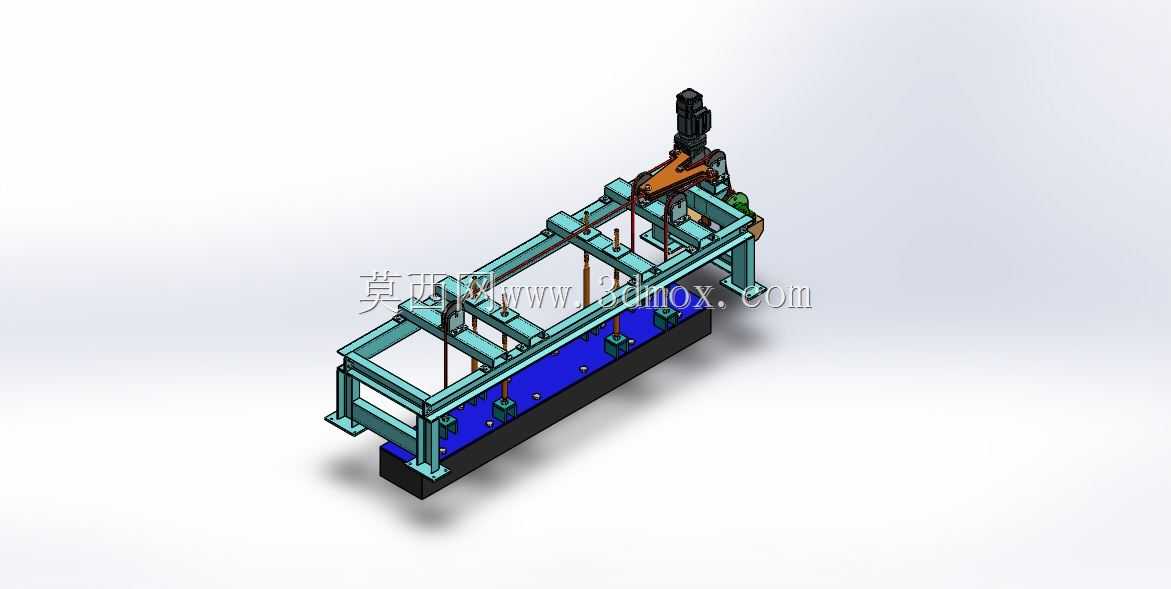

　　从结构设计逻辑来看，整套机构采用框架式铝型材拼接作为主体承载结构，型材选型兼顾刚性与轻量化需求，框架四周预留的安装槽位可根据现场工位布局调整磁力吸附模组的安装间距，适配不同尺寸规格的工件转运需求。底部的蓝色基座为配重安装位，内部可根据额定提升负载添加配重块，降低升降驱动端的负载余量要求，同时基座底部预留了地脚螺栓安装孔与脚轮安装位，既可以做固定式工位安装，也能加装脚轮作为可移动转运设备在多工位间灵活调度。驱动端布置在机构顶部一侧，采用伺服电机配合直线导轨的传动方案，升降滑台沿着框架两侧的高精度导轨做垂直往复运动，导轨副选用预压等级适中的滑块，既保证升降过程的运行平顺性，避免工件在升降过程中因抖动出现位移脱落，也能控制整体制造成本，不会出现精度冗余带来的成本浪费。

　　磁力吸附模组均匀布置在升降滑台的安装板上，每个磁吸单元的吸附力可单独调整，针对不同重量的工件可以灵活开启对应数量的磁吸头，降低能耗的同时避免吸附力过大导致薄型工件出现变形。滑台的上下行程两端设置了硬限位与软限位双重保护，硬限位采用聚氨酯缓冲块，在软限位失效时承接滑台的冲击载荷，避免机构硬碰撞导致的结构变形，软限位采用光电传感器触发信号，精准控制滑台的上下停止位置，保证与前后段输送线的对接精度，工件转移过程不需要额外人工对位。

　　安装边界方面，整套机构的横向宽度适配常规车间1.2米宽度的人行通道预留要求，纵向深度可根据对接的输送线宽度做模块化调整，顶部驱动端的突出高度控制在常规车间吊顶下方的安全距离内，不会与车间内的照明、管线等附属设施产生干涉。电气控制箱可集成安装在框架侧面，不需要额外占用地面安装空间，控制信号预留了与产线总控对接的IO接口，可直接接入整线自动化控制系统，实现与前后段加工设备的信号联动，当上游工位完成工件加工输出到位信号后，升降机构自动下降到接料高度，磁吸组件通电吸附工件后上升到指定高度，再将工件转移到下游工位的输送面上，整个动作循环不需要人工干预。

　　在实际使用过程中，这类磁力升降机构的维护点十分清晰，日常只需要定期检查导轨副的润滑状态、磁吸头表面的清洁度，避免工件表面的铁屑、油污附着在磁吸头端面导致吸附力下降，同时定期校验限位传感器的触发位置，保证行程精度。相较于普通的剪叉式升降台，该机构的垂直运行轨迹更贴近框架主体，侧向伸出量更小，在狭窄的产线间隙中也能完成安装部署，不会占用过多的车间作业面积，针对电子制造、五金加工等行业的小型导磁工件转运场景，其适配性远高于通用型升降设备。设计过程中针对框架的受力变形量做了仿真校核，在额定负载下框架的最大变形量控制在0.2毫米以内，保证滑台运行过程中不会出现卡滞，磁吸组件的安装平面度公差控制在0.1毫米范围内，确保每个磁吸头都能与工件表面充分接触，避免个别磁吸头接触不良导致的吸附力不足问题。
