双筒式工业管路过滤换向阀组结构

　　这套阀组结构主要面向连续运行的工业流体管路场景，在石化输料、循环冷却水、液压动力站、润滑油回路这类不允许停机断流的工况中，能实现单筒滤芯检修更换时另一通路持续供料，避免整条生产线因过滤元件维护被迫停摆。从实际使用逻辑来看，中间的透明可视换向腔体是整个结构的核心，内部的阀芯切换机构可以在操作时精准封堵其中一个筒体的进液通道，让待维护侧完全隔离在管路压力系统之外，另一侧筒体则全程承接全部流体通流需求，整个切换过程的流道压损波动控制在合理区间，不会对后端设备的进料压力造成明显冲击。

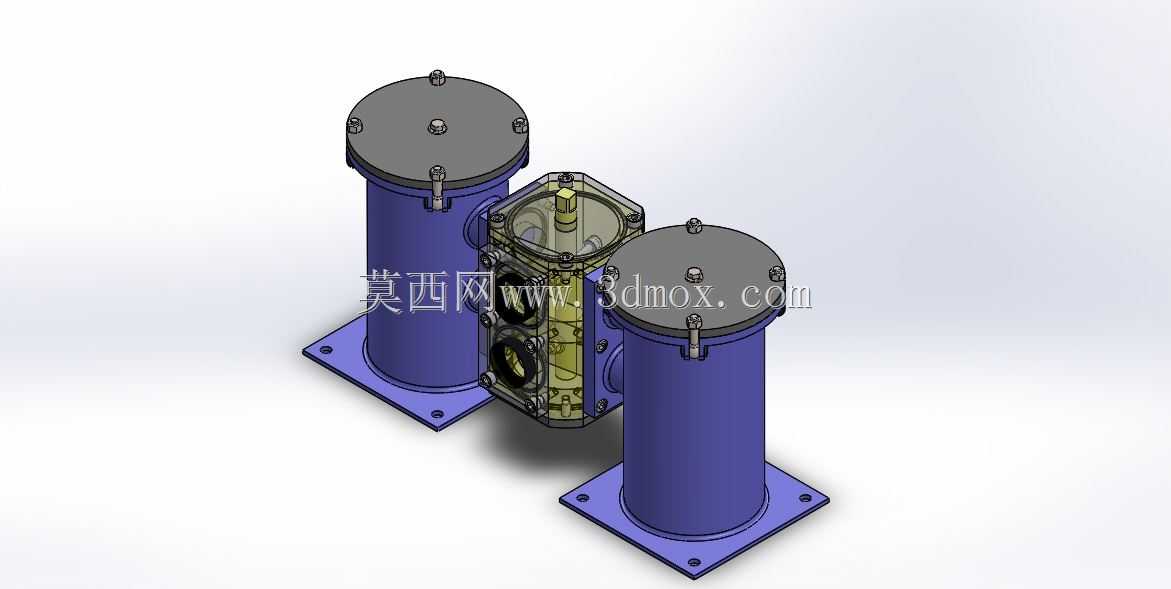

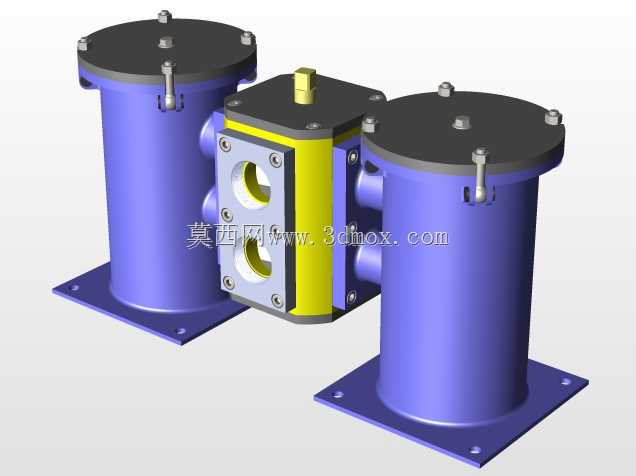

　　设计阶段首先锚定的是安装边界的适配性，两个立式过滤筒体采用方形法兰底座安装，底座上预留的四个螺栓孔位完全匹配常规工业管路的支架安装孔距，不需要额外做过渡转接板就能直接固定在预制的安装基座上，筒体的轴向高度控制在常规管路架设的操作空间范围内，顶部的快开压盖采用周向均布的螺栓锁紧，更换内部过滤元件时不需要完全拆下所有紧固件，松开螺栓后就能取下压盖抽出滤芯，单人即可完成常规维护操作，不需要额外借助大型吊装工具。中间换向腔体采用透明可视化设计，一方面可以直接观察内部阀芯的实际位置，避免出现误操作导致的两路同时封堵或者串流问题，另一方面也能直观看到腔体内的流体状态，及时发现是否存在杂质淤积、密封件磨损脱落的异常情况，不用拆解设备就能完成初步的故障排查。

　　流道设计上做了圆弧过渡处理，流体从入口进入换向腔后不会出现直角对冲的紊流区，减少了长期运行过程中流体对腔壁的冲蚀磨损，同时也降低了阀组整体的运行噪音。筒体与中间腔体的连接采用法兰对接加密封槽的结构，密封件嵌入槽内不会在流体压力作用下发生移位，额定压力范围内的密封可靠性有充足保障，进出口的连接法兰尺寸匹配同通径的工业管路标准，和上下游管道对接时不需要单独定制变径接头。

　　建模过程中对所有配合面都做了公差匹配，阀芯的转动配合面预留了合理的间隙，既保证转动操作的顺畅度，又不会因为间隙过大出现内泄漏问题；筒体的壁厚按照常规工业管路的压力等级做了等强度设计，底座法兰和筒体的连接位置做了加强筋过渡，避免长期受管路振动影响出现焊缝疲劳开裂的问题。顶部压盖的螺栓布局做了受力优化，锁紧时压盖对密封件的压力均匀分布，不会出现局部压偏导致的密封失效。整个结构的外形轮廓没有突兀的外凸部件，安装后周边预留的操作空间只需要满足单人侧身操作即可，适合在管路排布密集的车间环境内部署，不会和周边的其他管线、支架产生干涉。在实际选型适配时，可以根据管路的实际通流需求调整筒体的直径和高度，匹配不同流量等级的工况，换向操作机构可以根据使用场景选择手动手柄或者气动执行器的安装接口，模型里预留的连接位可以直接适配标准的执行器安装尺寸，不需要二次修改主体结构。
