工业轴流式排气通风设备结构设计

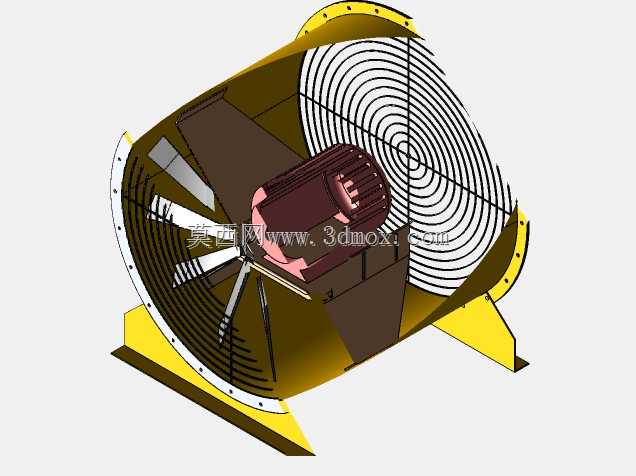

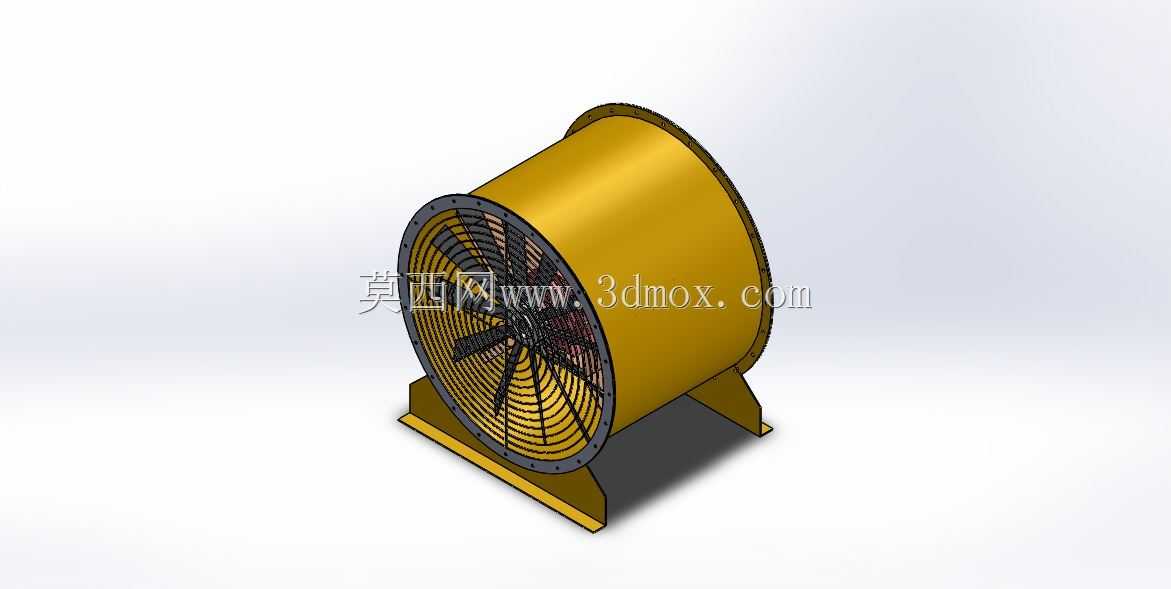

　　这款轴流排风设备的三维结构设计，首先要匹配工业厂房、商用后厨、地下管廊这类需要持续空气置换的场景需求，这类场景普遍存在空气流通差、余热余湿聚集、异味或粉尘滞留的问题，设备需要在低风阻前提下实现稳定的大流量排风，不能因为结构设计缺陷导致风噪过大、运行振动超差，或是长期运行后结构件疲劳失效。从结构组成来看，整个设备采用圆筒式风筒主体作为气流导流的核心载体，风筒两端带法兰安装边，法兰上预留均匀分布的螺栓孔，可直接对接通风管道或是墙面安装洞口，安装时不需要额外制作过渡连接构件，能大幅降低现场安装的适配工作量。风筒底部设计了一体式的支撑脚架，脚架带安装固定孔，既可以落地卧式安装，也能通过支架转接实现壁挂、吊装的安装形式，

　　适配不同现场的安装空间条件，安装边界上要注意预留电机接线、后期维护叶轮的操作空间，设备后侧不能紧贴墙面或遮挡物，避免进风面积不足导致排风效率下降。风筒内部的核心动力段采用电机直驱叶轮的结构，没有额外的皮带传动构件，减少了传动损耗和后期易损件的更换需求，电机通过内置的安装支架固定在风筒中心位置，支架的筋板做了流线型修型，尽可能降低对气流的阻挡，减少紊流产生的风噪。叶轮采用宽叶片轴流设计，叶片角度经过匹配电机转速的优化，在额定转速下能推动气流沿风筒轴向稳定流动，不会产生明显的气流旋流损失，叶轮前方设置了同心圆式的防护网罩，网罩的筋条间距符合安全防护要求，既能防止异物进入风筒触碰高速旋转的叶轮，也不会对气流产生过大的阻挡阻力。

　　设计过程中需要重点考量几个结构细节：一是风筒的圆度公差控制，要是风筒焊接成型后圆度超差，叶轮旋转时可能和风筒内壁产生刮蹭，轻则产生异常噪音，重则损坏叶轮和电机；二是支撑脚架的结构强度，要能承受设备整体运行时的动载荷，避免长期运行后脚架变形导致设备整体倾斜，影响叶轮的同轴度；三是电机安装支架的同轴度定位，支架焊接时要保证电机安装面和风筒中心轴线的同轴度误差在允许范围内，不然叶轮旋转时会产生偏心振动，不仅会增大运行噪音，还会缩短电机轴承的使用寿命。从实际使用的功能特性来看，这款排风设备可以实现连续不间断运行，直驱结构的维护点很少，日常只需要定期清理防护网和叶轮上附着的积尘，检查固定螺栓的紧固状态即可，

　　不需要像皮带传动风机那样定期调整皮带张紧度、更换老化皮带。在不同应用场景下，这款设备的安装适配性很强，比如在工业焊接车间使用时，可以对接排风管道将焊接烟尘直接排出室外；在商用厨房使用时，可以安装在排烟管道末端，配合油烟净化器实现厨房油烟的抽排；在地下设备机房使用时，可以实现机房内的空气流通，带走设备运行产生的余热，避免机房内温度过高影响设备正常运行。外形尺寸上，风筒的轴向长度和直径比例经过优化，不会因为长度过短导致气流导流不足，也不会因为长度过大增加不必要的材料成本和安装空间占用，两端法兰的螺栓孔尺寸和孔距符合通用通风管道的连接标准，可以和市面上常规的通风管道配件直接适配，不需要定制特殊的转接件。设计时还考虑了设备的运行平衡性，叶轮在建模阶段就做了静平衡的结构匹配，避免质量分布不均导致的运行振动，风筒的板材厚度选择也兼顾了结构强度和成本控制，不会因为板材过薄导致运行时产生共振异响，也不会因为板材过厚导致设备整体重量过大，增加安装难度和支撑结构的载荷负担。
