链传动式烘烤工位物料输送机构

　　该输送机构主要面向需要连续烘烤作业的生产场景，常见于电子元器件老化烘烤、五金件表面涂层固化、食品半成品连续烘焙、塑胶件应力消除烘烤等产线环节，承担不同工序间的物料载具转运功能，可直接对接上游上料工位与下游冷却、下料工位，实现物料在高温烘烤区间内的匀速连续通过，替代传统人工转运或间歇式推送的作业模式，减少高温环境下的人工操作风险，同时保证物料在烘烤区间内的停留时长一致性，避免因输送速度波动导致的烘烤过度或烘烤不足问题。

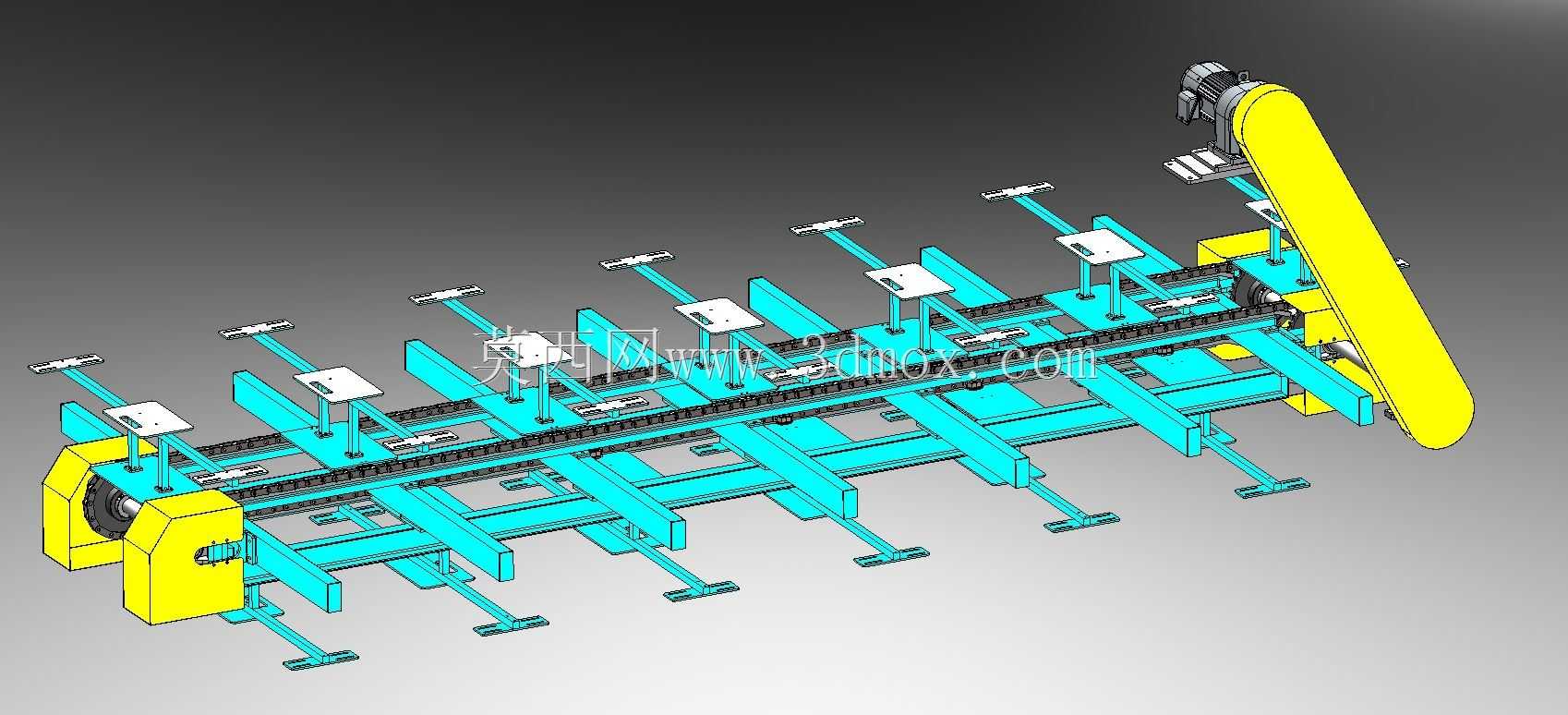

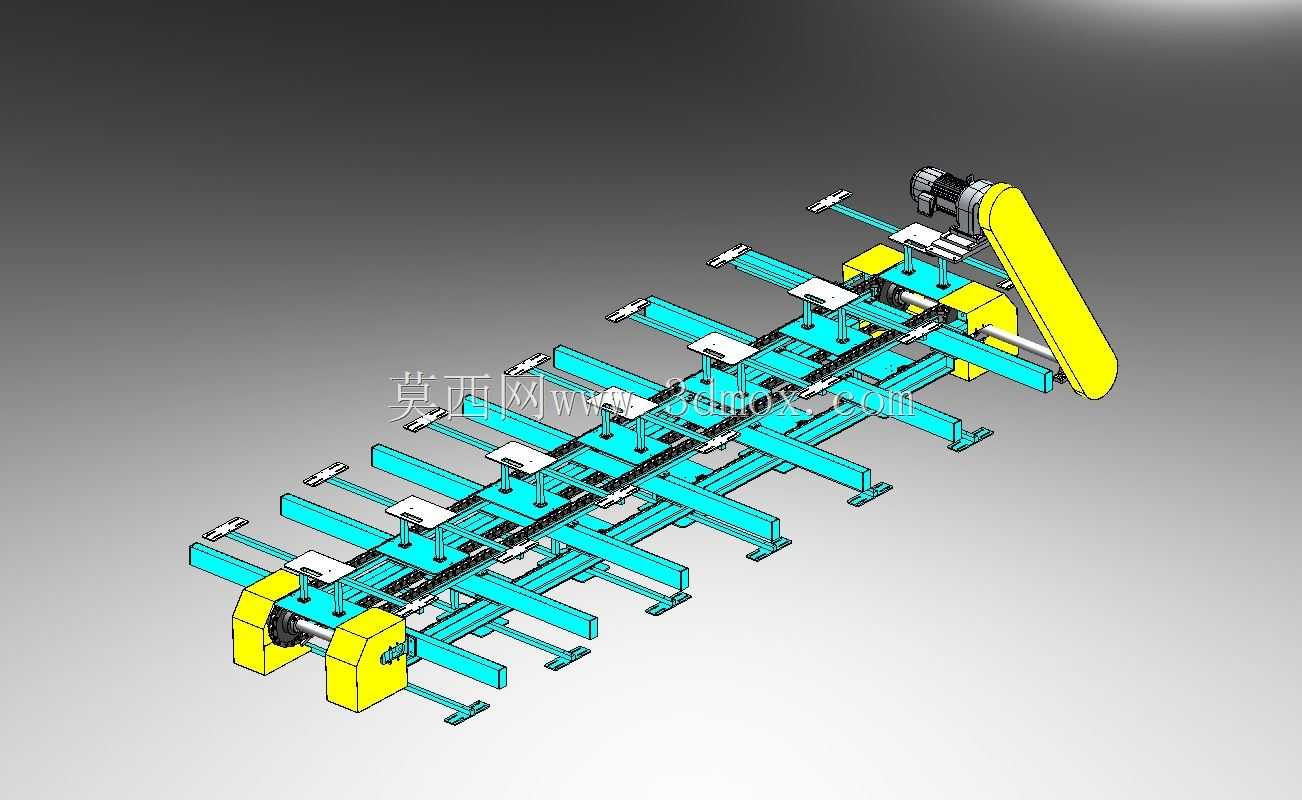

　　从功能设计层面来看，该机构采用双侧滚子链同步传动的结构形式，每间隔固定节距在链条上设置载具定位支撑座，可适配对应规格的物料托盘或工装载具，载具放置后可通过支撑座上的定位凸台实现横向与纵向的位置限定，避免输送过程中载具偏移、滑落。驱动端采用减速电机直连主动链轮轴的布置形式，电机输出端设置黄色安全护罩完全覆盖传动外露部分，既避免车间杂物卷入传动链，也可防止运维人员误触转动部件引发安全事故。张紧端设置在设备另一端的从动轴位置，可通过调节两侧的张紧螺栓调整从动轴的前后位置，补偿链条长期运行后产生的磨损伸长量，保证链条与链轮的啮合紧度，避免跳齿、脱链问题。

　　整体机架采用标准化铝型材拼接搭建，横向支撑梁与纵向主梁通过角码与螺栓紧固连接，无需复杂焊接作业，安装时可根据现场烘烤设备的实际宽度调整横向支撑梁的伸出长度，适配不同宽度的烘烤炉入口尺寸。输送面的高度可通过机架底部的可调脚杯进行微调，调整范围通常在正负五十毫米内，可匹配不同高度的上下游设备接驳口，保证载具转运时的平顺性，避免出现卡滞、颠簸导致的物料移位。设备两侧的链条运行轨道采用耐磨工程塑料材质的导向槽，可对链条的上下运行段进行全程限位，减少链条运行过程中的晃动量，同时降低链条与金属机架直接摩擦产生的噪音与磨损，延长链条的维护更换周期。

　　在安装边界方面，该输送机构的长度可根据烘烤炉的实际纵深进行模块化拼接，单段标准模组长度为两米，可根据产线需求拼接为四米、六米、八米等不同规格，设备整体宽度控制在一千二百毫米以内，单侧机架距离输送载具边缘预留一百五十毫米的安全间隙，可避免载具与烘烤炉内壁发生刮蹭。驱动电机的安装位置突出于设备主体端部三百毫米左右，现场布局时需要在设备端部预留对应的检修空间，方便后期对电机、链轮部件进行维护保养。载具支撑座的高度高于链条运行面八十毫米，可保证物料载具底部与下方的支撑横梁之间留有足够的通风间隙，让烘烤过程中的热空气可在载具下方形成循环，避免物料底部受热不均，提升整体烘烤的均匀性。

　　设计过程中充分考虑了高温工况下的材料适配性，与烘烤区间直接接触的支撑部件均采用耐高温的金属材质，避免长期高温环境下出现部件变形、老化问题；传动链条选用耐高温润滑脂进行预润滑，可在两百度以内的工况环境下长期稳定运行，无需频繁补充润滑。整个输送机构的运行速度可通过配套的调速器进行无级调节，速度调节范围覆盖零点一米每分钟到两米每分钟，可根据不同物料的烘烤工艺要求灵活调整输送速度，匹配对应的烘烤时长参数，无需对机械结构进行改动即可适配多品类物料的生产需求。
