小型手动储油一体化润滑供油装置结构

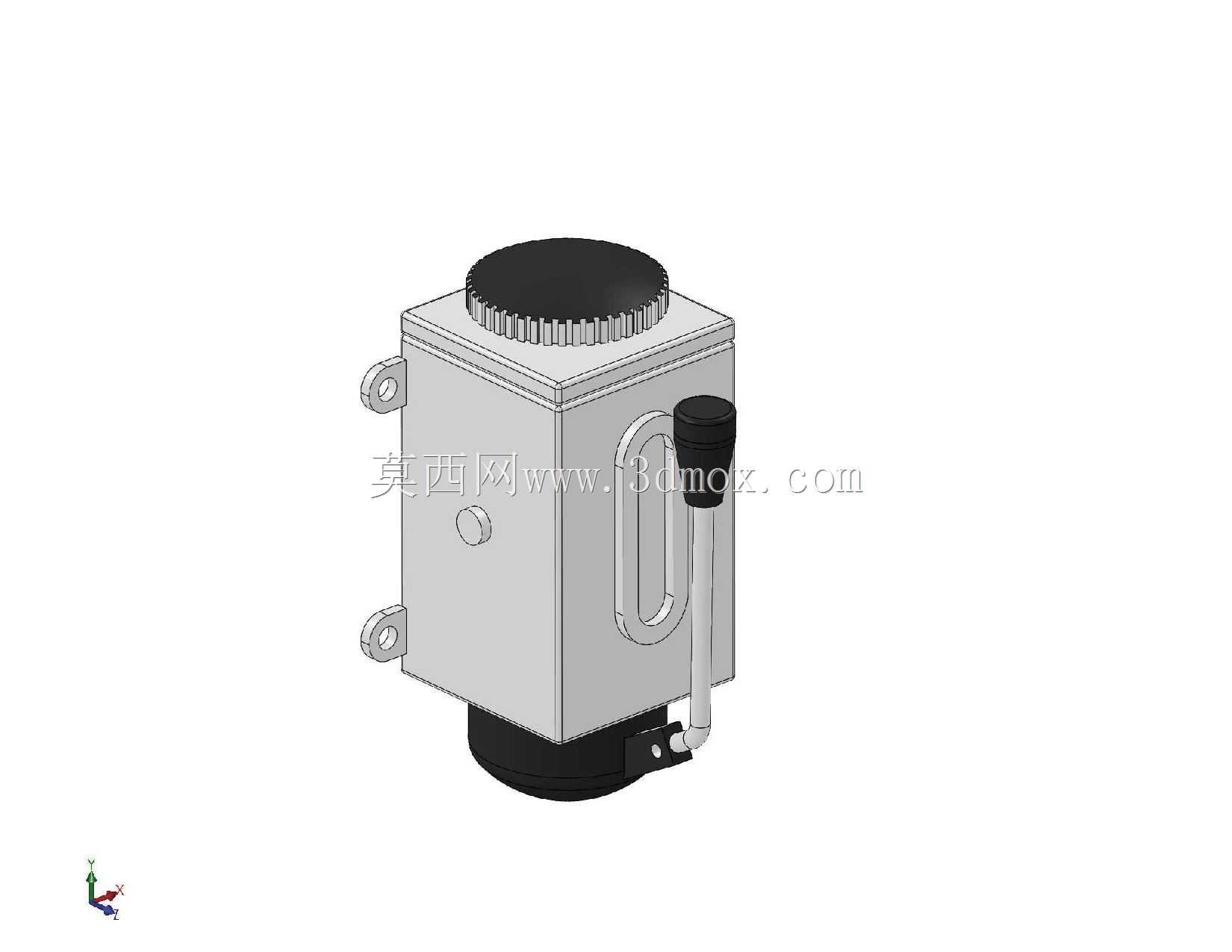

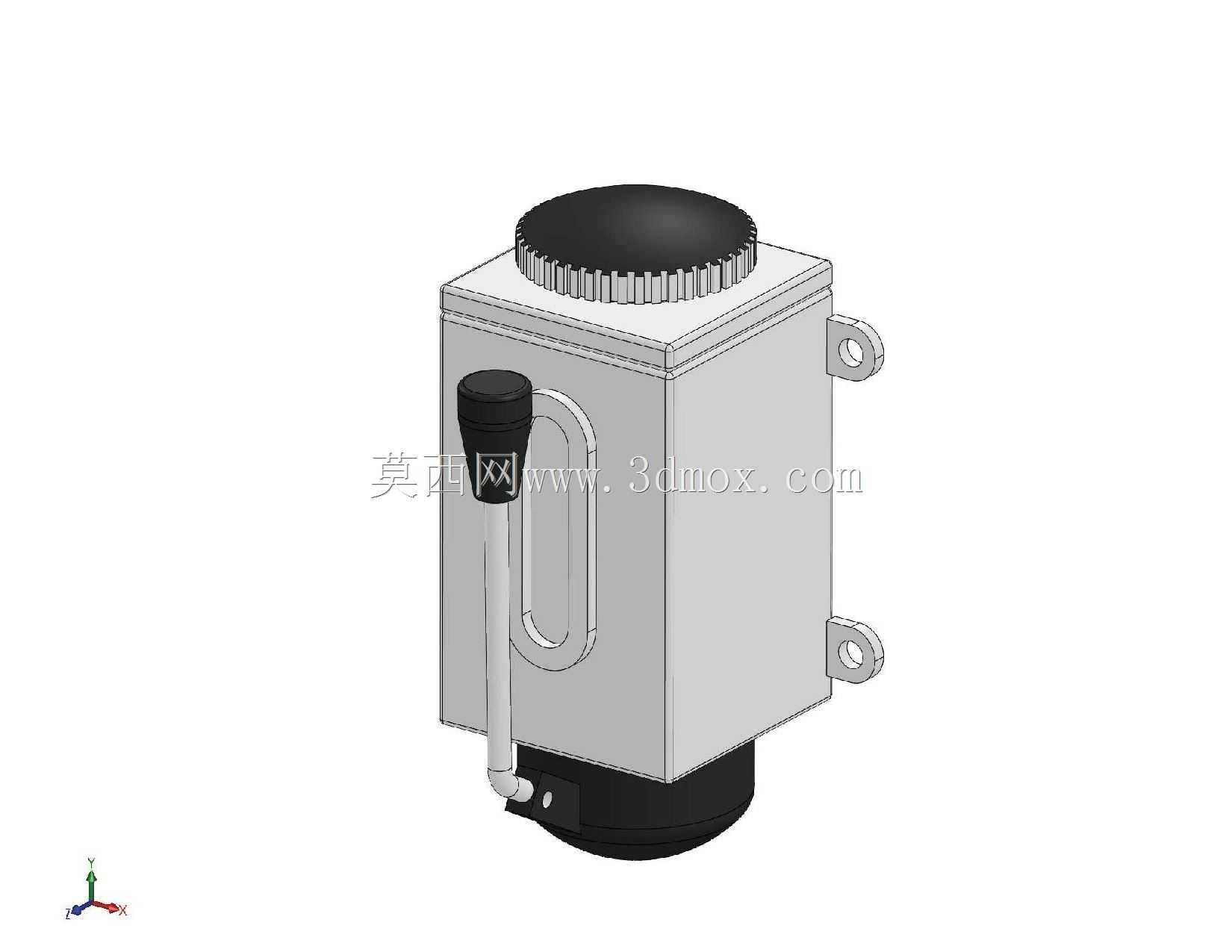

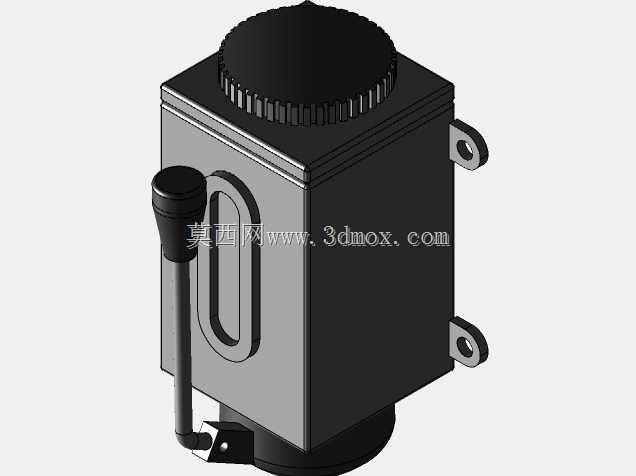

　　这款手动式集成储油结构的供油装置，主要面向中小型设备的间歇式润滑供油场景设计，常见应用在单机小型机床、非标自动化单机、移动式小型液压机具、农业小型机具的润滑点位供油环节，适配不需要连续高压供油、仅需定期补充润滑油的工况，相比电动供油单元，无需布设供电线路，在无外接电源的野外作业场景、移动检修场景下也能独立完成供油操作，结构紧凑不占用过多设备安装空间。从结构设计逻辑来看，装置采用储油腔体与泵送结构一体化布局，主体为方形金属储油壳体，顶部设置带防滑齿纹的旋盖式注油口，日常补油时无需拆解主体结构，旋开顶部端盖即可直接加注润滑油，端盖边缘的齿纹结构增大了手部旋转时的摩擦力，即便操作人员手上沾有油污也能顺利旋开，避免出现打滑无法开盖的情况。

　　储油腔体侧面设置透明液位观测槽，槽体嵌入壳体侧壁，外部加装金属防护边框，避免设备运行过程中磕碰损坏透明视窗，操作人员无需打开注油口，直接通过视窗就能快速判断腔体内剩余油量，及时安排补油，避免出现缺油干磨的设备故障。泵送操作手柄设置在储油腔体侧方，采用垂直按压式操作结构，手柄端部设置防滑橡胶帽，按压行程经过优化，单手握持即可完成按压供油操作，操作力控制在普通操作人员单臂可轻松施压的区间，长时间操作也不会产生过度的肢体疲劳。出油管路从泵送单元底部引出，采用刚性金属管搭配端部固定接头的结构，管路走向贴合储油壳体侧壁布设，通过管卡与壳体固定，避免设备运行振动导致管路松动移位，接头采用标准通用管螺纹规格，可直接对接市面上常见的润滑输油管路，

　　不需要额外加工转换接头，降低现场安装的适配成本。安装固定结构设置在储油腔体的同侧侧壁，上下分布两个带安装孔的固定耳座，耳座与壳体采用一体化加工成型，没有额外的焊接拼接结构，避免长期使用后焊缝开裂导致固定失效，安装孔的孔径适配常规的M6-M8规格固定螺栓，安装时可直接通过螺栓将整个装置固定在设备侧壁的安装立面上，两个耳座的中心距经过尺寸校核，预留了足够的扳手操作空间，现场安装时不需要特殊工装，用普通扳手就能完成螺栓紧固。装置底部设置密封端盖，端盖与腔体之间加装耐油橡胶密封垫，通过周向均匀分布的螺栓压紧密封，长期使用后如果需要清理腔体内的油泥杂质，只需拆解底部端盖即可完成腔体内部清洁，不需要将整个装置从设备上完全拆除，

　　降低后期维护的工作量。泵送单元内置单向阀结构，按压操作时可自动完成吸油、压油的动作循环，停止按压时自动封闭油路，避免腔体内的润滑油在重力作用下自行渗漏，供油压力稳定在适配润滑点位的低压区间，不会因为压力过高损坏润滑点位的密封结构，也不会出现压力不足导致润滑油无法输送到指定点位的问题。整体外形采用方正的壳体设计，边角做了小圆角过渡处理，既避免锐边划伤操作人员，也能最大化利用安装空间，在有限的安装区域内获得更大的储油容积，减少日常补油的频次。壳体表面采用哑光喷塑处理，耐油污附着，日常清洁时只需用抹布擦拭即可去除表面沾染的油污，不会因为长期接触油污出现表面涂层脱落、壳体锈蚀的问题。在实际选型适配时，可根据设备所需的单次供油量、储油容积需求匹配对应规格的装置，安装时需注意固定耳座的安装平面要保持平整，避免螺栓紧固时壳体产生变形导致密封失效，出油管路连接时要在螺纹处缠绕适量密封带，避免管路接头处出现渗油问题，日常使用时需定期通过液位视窗检查油量，及时补充对应标号的润滑油，避免泵送单元空吸导致内部结构磨损。
