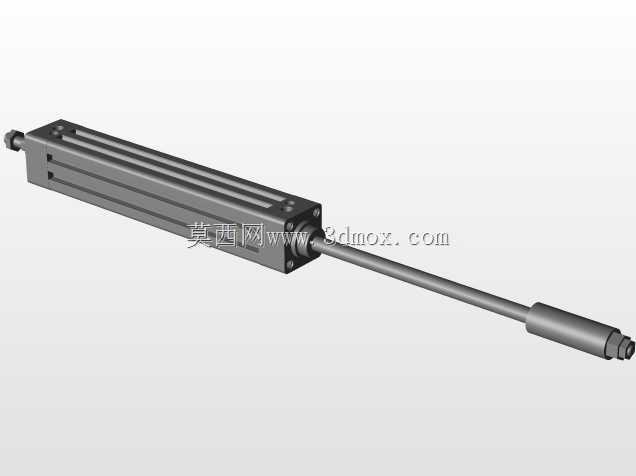

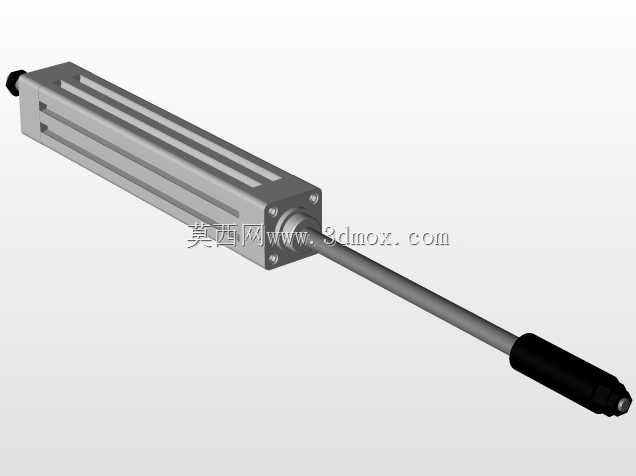

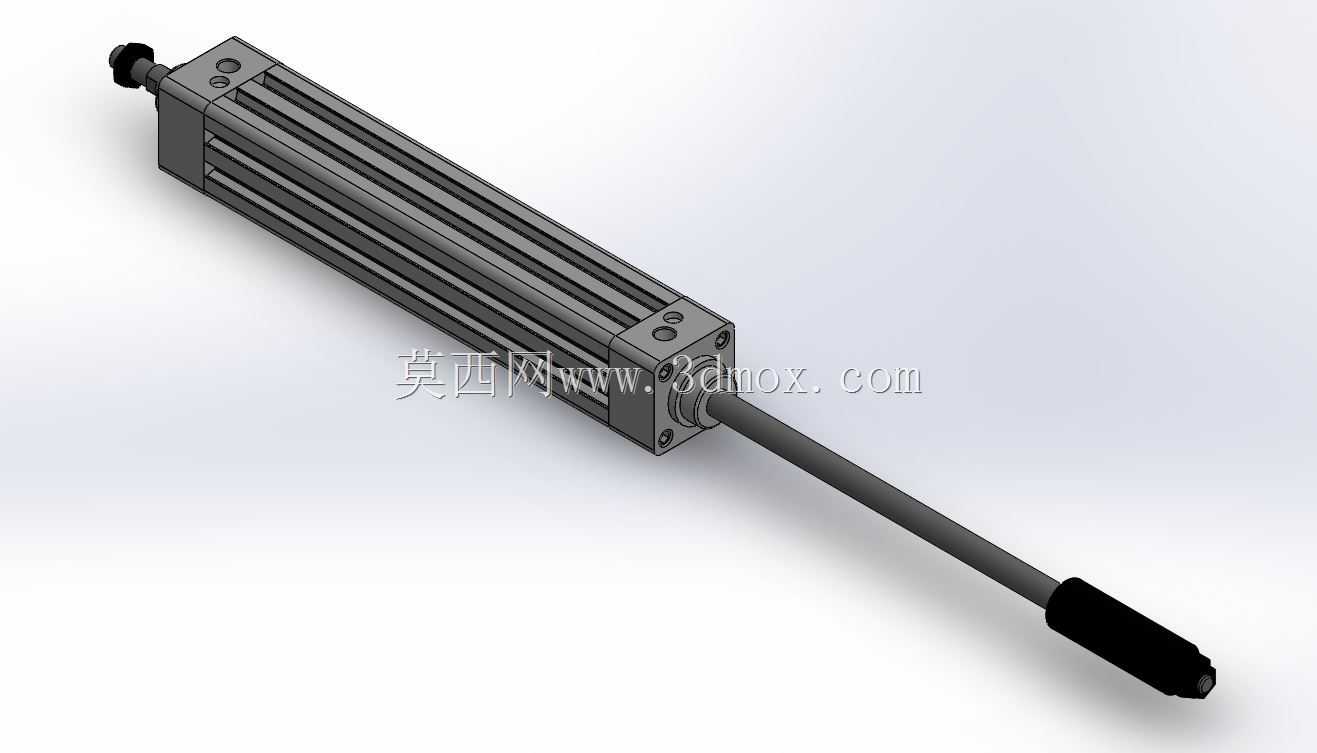

MB1B32-200BZ-XC8标准拉杆式气缸结构

　　这款拉杆式气缸的结构设计完全贴合气动系统的通用执行需求，在自动化生产线的工件推送、工位移位、夹具夹紧等场景中都能适配，常见于电子装配、轻工包装、五金加工这类需要直线往复动作的设备布局里。从实际使用的角度看，它的核心功能是将压缩空气的压力能转化为直线方向的机械动能，带动负载完成指定行程的往复运动，相比电动执行器，它的响应速度更快，结构更简单，维护成本也更低，适合在频繁启停的工况下长期运行。

　　设计层面，这款气缸采用了经典的方形端盖加四拉杆的组装结构，这种结构的优势在于缸筒的受力均匀，端盖的密封压紧力可以通过拉杆的螺母进行微调，既可以保证缸筒内部的气压密封性能，也能在密封件出现磨损时，通过适当调整拉杆螺母的预紧力补偿密封压缩量，延长密封件的整体使用寿命。缸筒部分采用硬质阳极氧化的铝合金材质，内壁做了高精度珩磨处理，表面粗糙度控制在合理区间，能有效降低活塞运动时的摩擦阻力，减少活塞密封圈的磨损，同时铝合金材质的自重较轻，能降低设备运动部件的整体负载，提升动作响应速度。

　　活塞部分采用双向密封结构，搭配耐磨导向环，能保证活塞在缸筒内运动时不会出现偏磨，避免长期运行后出现内泄漏的问题，活塞杆表面做了镀硬铬处理，硬度和耐磨性能都有保障，能抵御一般工况下的粉尘、轻微磕碰带来的表面损伤，防止活塞杆表面划伤后导致活塞杆密封失效出现外泄漏。气缸的两端都设置了可调缓冲结构，在活塞运动到行程末端时，缓冲柱塞会先堵住主排气通道，让残留的空气通过细小的缓冲节流阀排出，形成气垫缓冲，降低活塞撞击端盖的冲击力，减少设备运行时的噪音，同时也能避免刚性撞击带来的零件损伤，延长气缸的整体使用寿命，缓冲的节流阀可以根据实际负载大小和运动速度调整缓冲效果，适配不同的工况需求。

　　从安装边界来看，这款气缸的缸径为32mm，标准行程为200mm，整体的外形轮廓在同规格气缸里属于紧凑设计，端盖上预留了多种安装孔位，既可以采用脚架安装、法兰安装的方式固定在设备机架上，也可以搭配中间耳轴、尾部耳环的安装配件实现摆动式安装，适配不同的设备安装空间需求。活塞杆的伸出端采用标准外螺纹连接，搭配通用的气缸连接配件，可以直接连接浮动接头、连接头、推板等负载连接件，不需要额外做非标加工，能大幅缩短设备的设计和组装周期。

　　在气路连接方面，气缸的进出气口采用标准管螺纹接口，能直接搭配市面上通用的气动快插接头，不需要特殊的转接配件，气路布局时可以根据安装方向选择从端盖的侧面或者轴向接气，适配不同的设备布管空间。这款气缸的密封件都采用通用标准规格，后期维护时可以直接采购同规格的密封件进行更换，不需要整体更换气缸，能降低设备的后期维护成本。在实际选型搭配时，需要根据负载的重量、运动速度、工作压力来确认气缸的输出力是否满足需求，32mm缸径在0.5MPa的工作压力下，理论输出推力大概在400N左右，拉力略低于推力，能满足大部分轻载直线动作的需求，搭配对应的电磁阀、节流阀、磁性开关等配件，就可以实现完整的气动动作控制，磁性开关可以直接安装在缸筒的拉杆槽内，不需要额外做安装支架，能方便地检测活塞的运动位置，给设备控制系统提供到位信号。

　　整体结构的设计完全遵循气动元件的通用标准，各个零件的公差配合都经过合理设定，既保证了组装的便利性，也能保证长期运行的稳定性，不会出现卡滞、泄漏等常见问题，在三维建模过程中，各个零件的装配关系都按照实际生产的组装逻辑进行搭建，端盖与缸筒的配合公差、拉杆的预紧空间、密封件的安装槽尺寸、缓冲结构的配合间隙都做了准确还原，能直接用于设备的布局设计、干涉检查、运动仿真等工作，不需要再对模型进行额外的结构修正。
