1/2英寸接口仪表气源分配集气装置

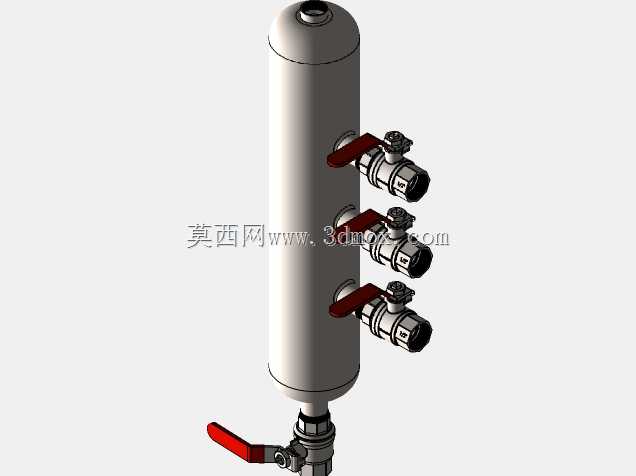

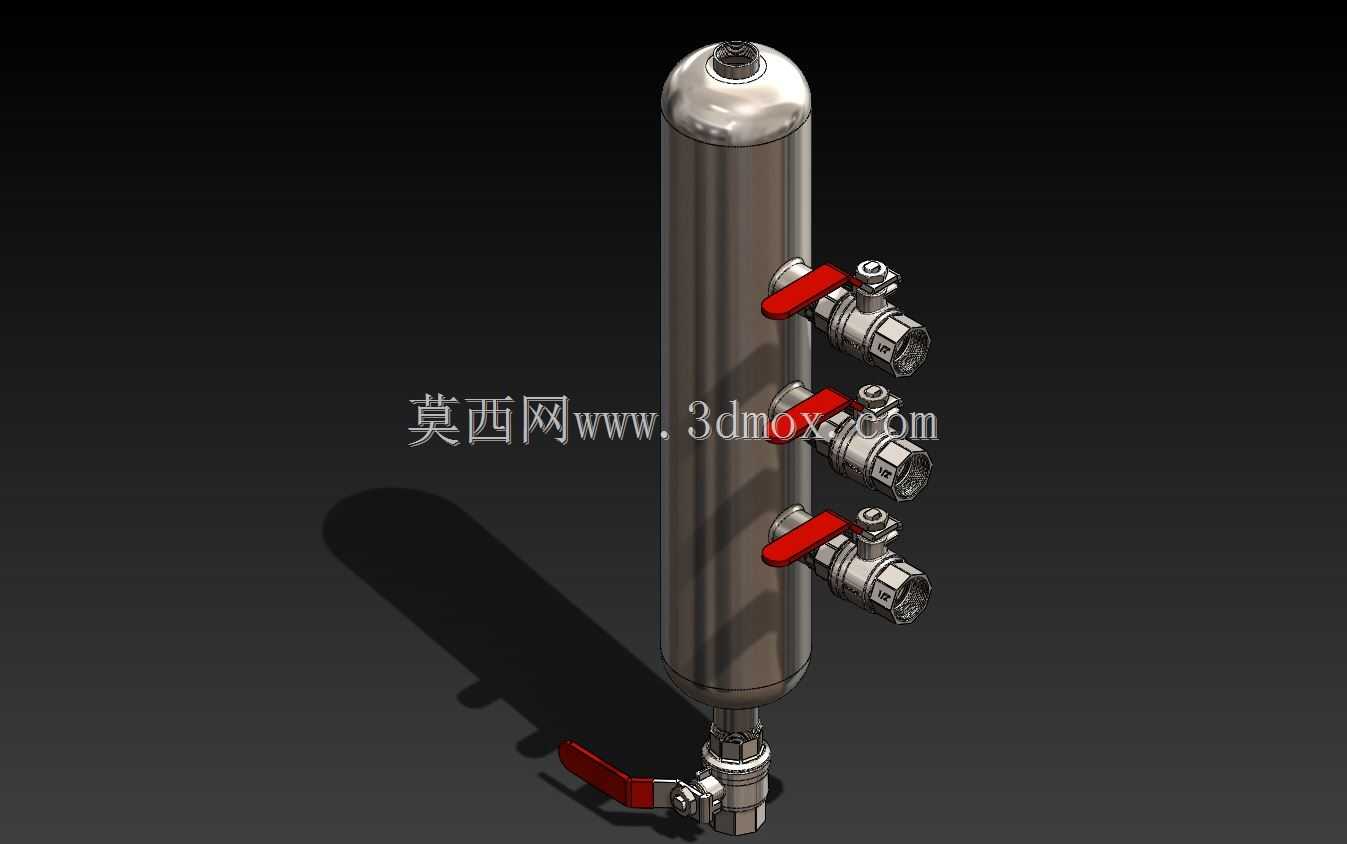

　　在工业现场的气动仪表、气动执行机构供气回路里，气源分配的可靠性直接决定整套仪控系统的运行稳定性，零散的管路接头不仅会提升泄漏概率，后期运维排查故障点也会耗费大量工时，这类集成式的空气集管正是为解决分散供气的痛点设计。整套装置以立式不锈钢筒体作为主储气缓冲腔，筒体顶部采用圆弧封头焊接成型，相比平端盖结构能更好承受内部气压带来的应力，避免长期承压下的焊缝疲劳问题，底部设置总进气接口，搭配带红色手柄的控制球阀，可实现整套集气回路的总通断控制，方便下游支路检修时切断总气源，无需拆卸主供气管路。筒体侧面沿轴向均匀布置三个出气支路，每个支路都独立配置一片式球阀，手柄采用醒目的红色工程塑料材质，现场巡检时可快速识别阀门开关状态，

　　每个支路的接口规格统一为1/2英寸，可直接对接常规仪表供气管路的快插接头或卡套接头，无需额外做变径转接。设计阶段优先考虑了现场安装的空间边界，立式筒体的长径比控制在合理范围，侧面球阀的手柄操作预留了足够的扳手空间，不会出现相邻阀门操作时互相干涉的问题，筒体底部的总阀手柄朝向侧下方，既不会和侧面支路的操作空间冲突，也能避免人员走动时误碰触发气路通断。从功能特性来看，主筒体除了分配气路之外，还具备一定的气源缓冲作用，当某一个支路出现瞬间大流量用气时，筒体内的存气可以避免其他支路的气压出现大幅波动，保证各个气动仪表、阀门的供气压力稳定，减少因气压波动导致的仪表测量误差、执行机构动作不到位等问题。每个支路的独立球阀设计，

　　可实现单台仪表或单路执行机构的单独停气检修，不会影响其他回路的正常供气，相比传统的三通、四通接头拼接的分配回路，集成式集管的泄漏点数量减少60%以上，所有焊接位置都做了圆滑过渡处理，既降低了应力集中风险，也方便现场做防腐、清洁处理。安装适配性上，筒体背部可根据现场需求加装固定支架，直接固定在仪表柜侧壁、设备机架立柱或者现场气源分配点的安装面板上，所有接口的同轴度、相邻接口的间距都做了统一公差控制，批量安装时可直接对接预制好的供气支管，无需现场反复调整配管角度。在化工、电力、制药这类仪控点位密集的生产场景里，这类集气装置通常布置在现场仪表接线箱附近、气动阀门组的集中安装区域，从主供气管路接入总进气口之后，

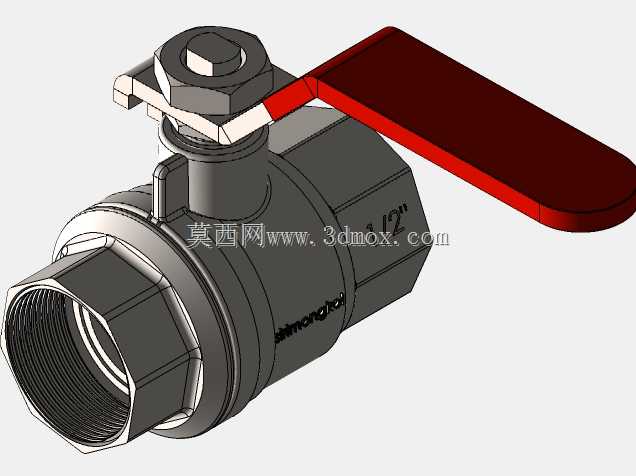

　　就可以通过三个支路分别给附近的多台气动设备供气，大幅减少现场管路的排布长度，让整个气路的走向更加规整，后期做气密性排查时，只需要检查集管的各个接口位置即可，不用沿着零散布置的管路逐段排查。建模过程中对球阀的内部流道也做了等比例还原，全开状态下的流道通径和接口规格完全匹配，不会出现缩径导致的支路供气流量不足问题，阀体和筒体连接的螺纹位置做了合理的螺纹啮合长度设计，保证连接强度的同时，也避免螺纹过长导致的装配干涉，手柄的旋转角度限位也和实物一致，旋转90度即可实现全开全关，操作力矩符合常规手动阀门的操作力范围，现场操作人员无需额外工具即可完成开关操作。筒体的壁厚选取兼顾了承压能力和整体重量，常规0.6-0.8MPa的仪表供气压力下，筒体本身的结构强度有足够的安全余量，不会出现鼓胀、变形等问题，外表面做了哑光金属质感的处理，和工业现场常用的不锈钢管路外观保持一致，不会出现视觉上的突兀感。
