快开式压紧结构人孔三维设计

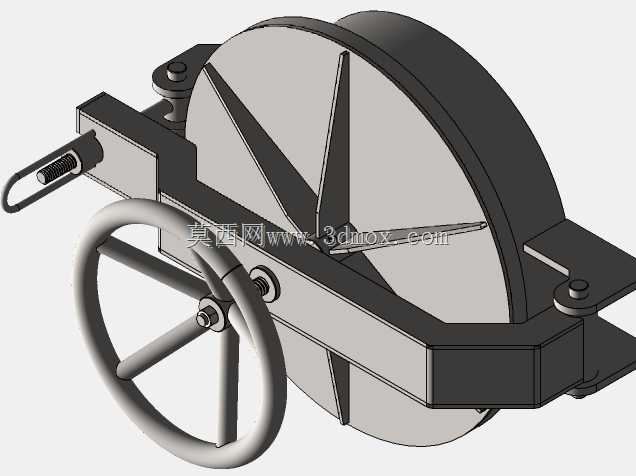

　　在常压及低压储运、反应类罐体设备的设计工作中，人孔是操作人员进出罐体内部完成检修、清理、物料装填作业的必备结构，这款公称直径500规格的快开式人孔，主要适配立式、卧式储液罐、发酵罐、小型反应釜等设备的侧壁或顶部安装需求，相比传统螺栓紧固式人孔，无需逐个拆装多组螺栓，大幅缩短开闭操作的时间，降低运维人员的作业强度。从结构设计逻辑来看，这款人孔采用了卡箍式回转压紧配合手轮驱动的锁紧方案，核心密封面设置在人孔盖与筒体法兰的贴合位置，人孔盖背部设置了辐射状加强筋，在不额外增加盖板整体厚度的前提下，提升盖板承受内压时的抗变形能力，避免因盖板翘曲导致密封面失效出现泄漏。手轮驱动的压紧机构通过梯形螺纹副传递锁紧力，

　　操作时转动手轮即可带动压梁沿轴向进给，将人孔盖均匀压合在法兰密封面上，梯形螺纹的自锁特性可以保证设备运行过程中锁紧状态不会受振动、压力波动影响自行松脱，保障密封可靠性。人孔的回转支架设置在筒体法兰的一侧，人孔盖开启后可绕铰接轴旋转至完全避让人孔通道的位置，不会占用罐体内部的操作空间，铰接位置设置了耐磨衬套，长期反复开闭也不会出现轴孔磨损导致的盖板偏移问题。安装边界方面，这款人孔的筒体连接法兰采用标准凸面法兰结构，可直接与罐体上预留的同规格对接法兰焊接或螺栓连接，法兰外圆、螺栓孔分布尺寸均匹配常用的低压容器法兰标准，设计选型时无需额外做适配性修改；人孔整体向外的伸出长度控制在合理范围，不会在罐体外部形成过大的突出结构，

　　避免厂区内设备布置、人员巡检时出现磕碰问题。密封结构设计上，密封面预留了标准密封圈安装槽，可适配耐油橡胶、硅橡胶、氟橡胶等不同材质的O型或平垫片，根据输送介质的腐蚀性、工作温度范围灵活选择密封件，满足水处理、食品发酵、化工溶剂存储等不同工况的使用需求。压紧压梁采用整体式铸钢件加工而成，截面为箱型结构，锁紧时的压紧力可以沿压梁长度方向均匀传递到人孔盖的两侧，避免局部压力过大导致盖板变形或密封件压损，压梁与人孔盖接触的位置设置了球面调心结构，即使盖板存在微小的加工形位误差，也能保证压合面完全贴合，不会出现局部间隙。在实际工程应用中，这类快开人孔尤其适合需要频繁开闭人孔的作业场景，比如需要定期清理内部积料的搅拌罐、

　　需要频繁进出更换内部组件的处理设备，相比普通螺栓人孔，单次开闭操作时间可缩短70%以上，同时也减少了螺栓拆装过程中螺纹锈蚀、滑牙的故障点，降低设备全生命周期的维护成本。建模过程中对所有运动部件做了干涉检查，手轮转动全行程、人孔盖回转全开全关过程中均无部件卡滞、干涉问题，密封面的压缩量控制在密封件的合理压缩范围内，既保证足够的密封比压，又不会因压缩量过大导致密封件过早老化失效。人孔盖开启后的限位角度经过合理设计，全开状态下盖板可依靠自身重心保持在开启位置，无需额外设置支撑部件，操作人员进出时不会出现盖板意外回落的安全隐患。
