快开式常压圆形人孔密封结构设计

　　快开式常压圆形人孔是常压储运、反应类罐体设备上的核心检修通道部件，这类公称直径450mm规格的人孔，多应用在食品酿造、粮油储运、环保水处理、小型化工常压储罐的侧壁或顶部位置，作为运维人员进出罐体内部开展清洁、检修、物料排查作业的通行口，同时在设备正常运行阶段承担罐体密封、隔绝内外介质的作用，避免罐内物料洒落、外界杂质进入罐内影响物料品质。

　　从实际工程应用的场景来看，这类带悬臂压紧结构的快开人孔，相比螺栓紧固式人孔的启闭效率提升60%以上，不需要逐个拆卸紧固螺栓，仅通过单组星形手轮的旋转操作即可完成锁紧与松开动作，单人即可在1分钟内完成人孔盖的开启或闭合，非常适合需要频繁开启开展内部清洁、物料检查的工况，比如食品行业的发酵罐、储液罐，每次批次生产结束都需要开启人孔进入内部清洗，快开结构能大幅降低运维人员的操作强度，缩短设备停机待清洁的时间。

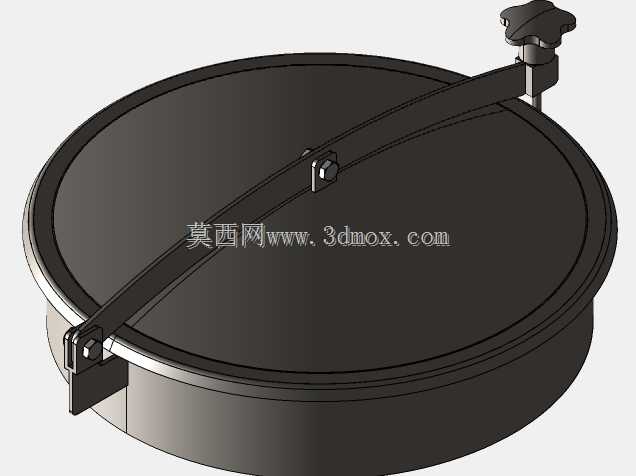

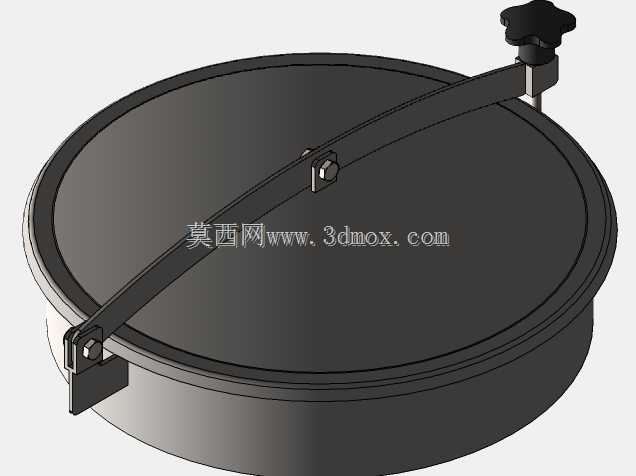

　　在功能特性设计上，该人孔整体采用圆形结构，匹配公称直径450mm的通行口径，足够成年运维人员携带小型工具顺利进出，同时圆形结构的受力均匀性更好，在常压工况下不会出现边角应力集中导致的密封面变形问题。人孔盖与底座之间的密封面采用整圈平面密封结构，可适配食品级硅胶、耐油橡胶等不同材质的密封垫片，根据接触介质的属性更换对应材质的密封件即可满足不同场景的密封需求，常温常压下可实现无渗漏密封。压紧机构采用悬臂压杆搭配单点星形手轮的结构，压杆一端通过铰接支座固定在人孔底座的侧方，开启人孔盖时，松开手轮后压杆可随人孔盖一同绕铰接轴翻转，不需要完全拆卸压紧部件，避免了螺栓、压块这类小零件在启闭过程中掉落遗失的问题；手轮采用星形防滑结构，操作人员佩戴劳保手套也能顺利施力旋转，不需要借助额外的扳手类工具，操作门槛更低。人孔盖与底座的铰接位置设置有限位结构，当人孔盖完全翻开后可自动卡止在固定开启角度，不会因为罐体振动、外力触碰出现意外回落的问题，保障内部作业人员的操作安全。

　　从设计思路层面来看，该人孔的建模过程优先考虑了实际安装的适配性，人孔底座采用翻边式结构，可直接与罐体的开孔位置采用焊接方式固定，底座的焊接边预留了足够的焊接操作空间，焊接时不会干涉密封面的加工精度，焊接完成后仅需要对密封面做简单的平整度修整即可安装密封垫片与人孔盖。压杆的长度、铰接点的位置经过反复校核，确保手轮锁紧时压杆施加在人孔盖中心位置的压紧力均匀分布到整圈密封面上，不会出现局部压紧力不足导致的密封渗漏问题，同时压杆的翻转轨迹不会与人孔底座、罐体上的其他附件产生干涉，人孔盖翻开后的停留位置不会遮挡罐体周边的操作通道。

　　在外形尺寸与安装边界上，该人孔的底座外径略大于450mm的通行口径，整圈焊接边的宽度满足常规罐体壁厚的焊接强度要求，安装时仅需要在罐体对应位置开出直径匹配的圆形孔洞，将底座与罐体焊接固定即可，不需要额外制作复杂的安装连接结构。人孔处于闭合锁紧状态时，整体突出罐体表面的高度控制在较低范围，不会占用过多的罐体周边安装空间，适合安装在罐体顶部操作空间有限、或是侧壁靠近操作平台的位置；人孔盖完全翻开后的旋转半径经过优化，在预留足够通行空间的前提下，尽可能减小了开启状态下的空间占用，避免与罐体周边的管道、操作扶手、平台护栏产生位置冲突。密封垫片的安装位置设计有嵌入式定位槽，更换垫片时不需要反复调整位置，直接嵌入定位槽即可完成安装，不会因为人孔盖闭合时的移位导致密封失效。整个结构的所有活动部件都做了圆角过渡处理，没有尖锐的棱角，操作人员启闭过程中不会出现剐蹭受伤的问题，符合常压设备附件的安全设计要求。
