适配K20系列发动机的节气门密封垫片结构

　　在小排量高功率自然吸气进气系统的匹配设计中，节气门与进气歧管衔接位的密封垫片，是容易被忽略但直接影响整机进气效率与运行稳定性的关键零件，这款适配K20A机型的节气门垫片，就是针对本田系列2.0升升功率机型的安装边界做的定向结构设计。从实际装车场景来看，这款垫片主要应用在Civic、ES、EP3、DC5、Stream等搭载K20A 2.0升发动机的车型上，安装位置处于节气门阀体与进气歧管的结合端面，核心作用是填补两个金属结合面的微观加工不平度，阻断进气道负压状态下的外界空气漏入，同时避免增压或高负荷工况下进气道内的压力气体外泄，保证空燃比控制的精准度，减少因密封失效导致的怠速不稳、动力输出迟滞、故障灯误报等常见问题。

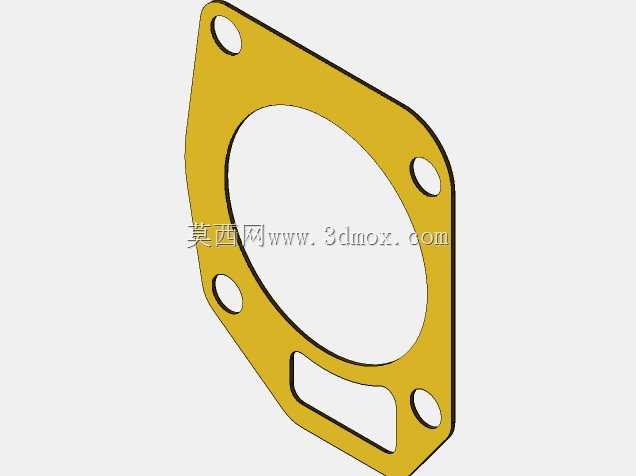

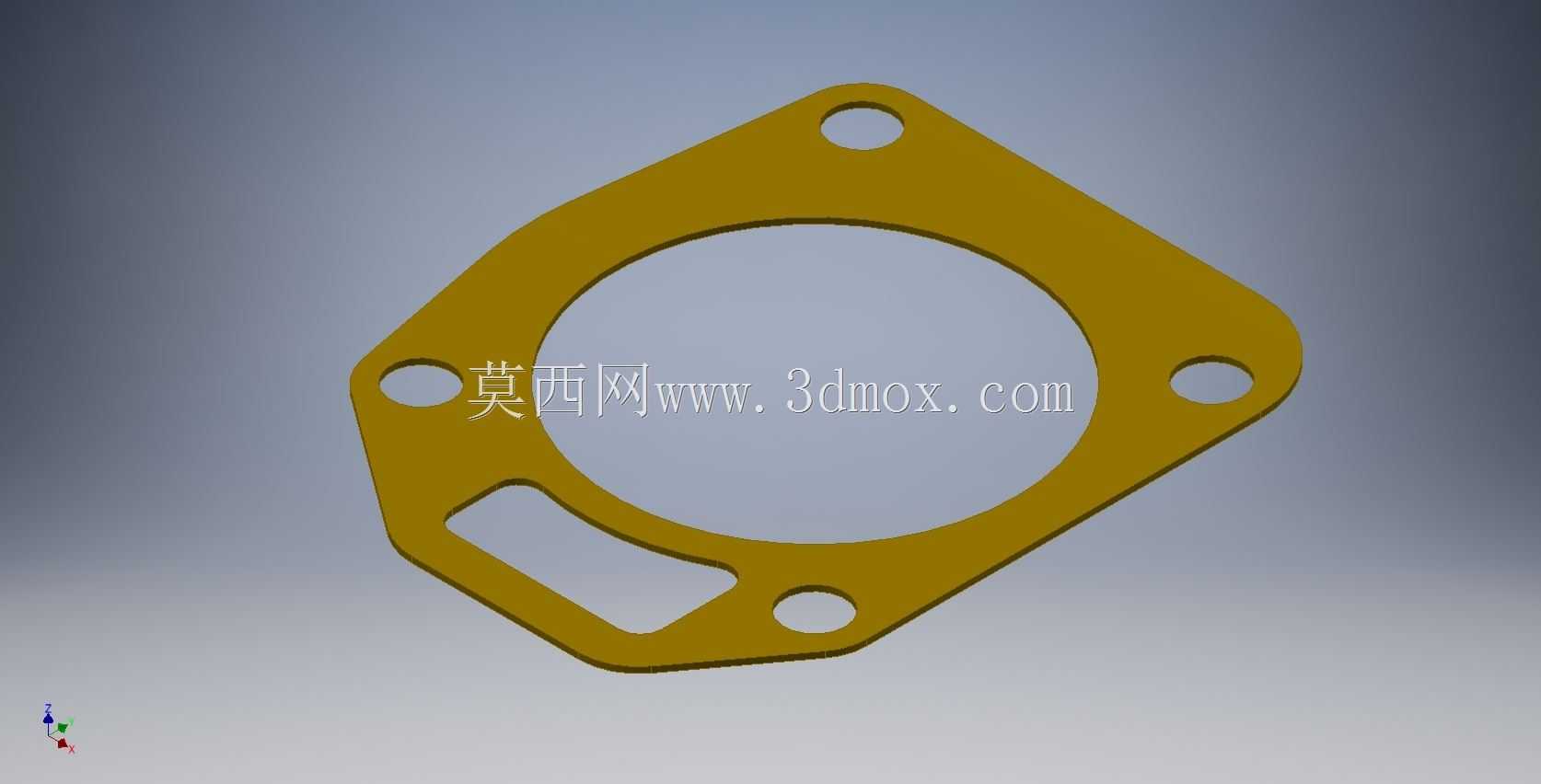

　　从结构设计思路来看，这款垫片没有采用通用圆形垫片的对称结构，而是完全贴合K20A节气门的安装法兰轮廓做随形设计：主体轮廓为切角菱形结构，中心开设大直径圆形通孔，完全匹配节气门的最大进气通径，不会对进气气流造成额外的节流阻碍，保证高转速区间的进气流量满足K20A机型的进气需求；在法兰的四个对角位置分别开设圆形安装过孔，对应节气门阀体的四个固定螺栓位，孔位的位置度公差控制在±0.1mm以内，保证安装时螺栓可以顺畅穿入，不会出现孔位错位导致的垫片褶皱、压合不均问题。在靠近节气门怠速旁通通道的位置，垫片专门开设了一个异形矩形避让缺口，这个结构是匹配K20A节气门的旁通气道结构设计的，避免垫片遮挡旁通气道导致怠速进气量不足，同时这个缺口的边缘做了圆弧过渡处理，减少气流经过时的紊流产生，降低怠速工况下的进气噪声。

　　从安装边界的尺寸匹配来看，这款垫片的整体外轮廓尺寸完全贴合K20A节气门法兰的外沿，安装后不会突出法兰边缘，也不会因为尺寸过小导致密封压合面宽度不足，密封面的有效压合宽度保持在5mm以上，保证螺栓按规定扭矩拧紧后，垫片的压缩量均匀，密封压力分布一致。垫片的厚度选取了兼顾密封性能与安装间隙的数值，既不会因为厚度过大导致节气门安装后位置偏移、节气门轴与进气道同轴度超差，也不会因为厚度过小导致压缩量不足、密封失效。材料选择上，这类节气门垫片通常采用耐油、耐温、具备一定压缩回弹性能的密封板材制作，可以耐受进气系统内-40℃到120℃的工作温度范围，同时耐受进气中携带的少量油气、积碳杂质的侵蚀，长期使用不会出现硬化、开裂、收缩等老化问题，密封寿命可以覆盖发动机的常规大修周期。

　　在实际的三维建模过程中，这类垫片的建模需要严格对照节气门法兰的实测点云数据来绘制轮廓，不能仅凭二维图纸的公称尺寸建模，因为不同批次的节气门铸件法兰可能存在微小的轮廓偏差，建模时需要对安装孔位、中心通孔、旁通缺口的相对位置做公差校核，保证模型导出的加工图纸可以直接用于垫片的冲压或切割生产。同时建模时需要注意垫片的所有边角都做微小的圆角处理，避免冲压加工时出现应力集中导致的边角开裂，也减少安装时尖锐边角刮伤安装人员手部、刮损配合面密封涂层的问题。对于进气系统的改装与维修场景来说，这款垫片的精准模型可以直接用于垫片的自制加工，也可以作为进气系统改装时的匹配校核参考，比如更换大口径节气门时，可以对照这个垫片的安装孔位来判断改装节气门的法兰是否具备适配基础，减少改装过程中的试错成本。在原厂维修场景中，精准的垫片模型可以帮助维修人员提前确认配件的匹配度，避免错装其他机型的垫片导致的密封故障，比如K20系列不同亚型的节气门法兰轮廓存在细微差异，孔位间距、旁通缺口位置都有区别，通过三维模型的比对可以快速识别配件是否适配，提升维修装配的效率。
