快开式常压圆形人孔350规格结构设计

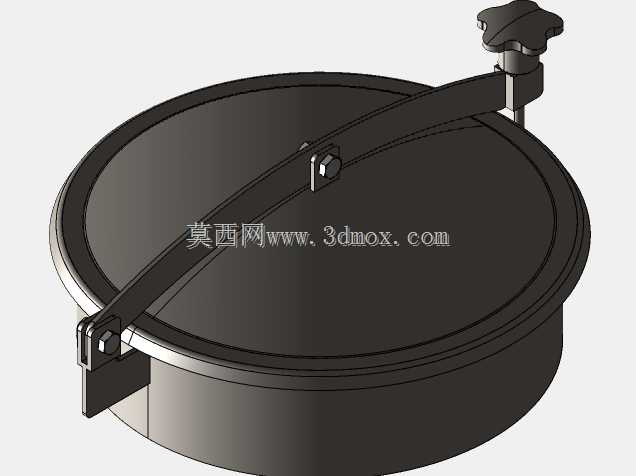

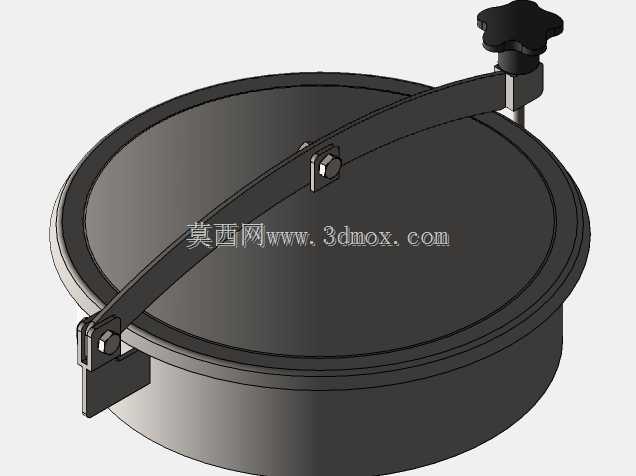

　　在食品酿造、精细化工、常压储水罐体这类需要定期进入罐体内部开展检修、清理作业的场景中，人孔是罐体上不可或缺的开孔补强与通道封闭部件，本次设计的350规格快开式圆形人孔，主要适配公称直径350mm的罐体开孔，属于常压工况下使用的快开型人孔结构，无需额外借助大型拆装工具即可单人完成启闭操作，适配日常需要频繁开启人孔开展内部作业的罐体场景。从结构设计逻辑来看，这款人孔采用上压式悬臂锁紧结构，整体由筒节、法兰盖、悬臂压臂、星形锁紧手轮、铰接支座、密封胶条几个核心部分组成，筒节部分为卷制焊接的圆筒结构，下端与罐体开孔处做满焊连接，焊接处需要做圆滑过渡处理避免应力集中，筒节上端加工有与法兰盖配合的密封面，密封面采用平面水线结构，可适配丁腈橡胶、

　　硅橡胶等不同材质的平垫片，满足不同介质的密封需求。法兰盖为圆形平板结构，厚度根据常压工况下的刚度要求计算确定，避免启闭过程中出现翘曲变形导致密封失效，法兰盖的一侧通过铰接支座与筒节侧壁连接，铰接轴采用可拆卸销轴结构，当需要完全拆除法兰盖开展大尺寸物件进出作业时，可拔出销轴将整个法兰盖从铰接座上取下，日常启闭时法兰盖可绕铰接轴翻转开启，无需额外吊装。压臂采用长条形钢板折弯加工而成，一端通过铰接座固定在筒节上与法兰盖铰接点呈对向布置，压臂中部开有长槽可适配锁紧螺栓的位置微调，压臂的自由端安装星形手轮，手轮下方连接压紧螺栓，当法兰盖盖合到位后，将压臂翻转至法兰盖中心位置，旋转星形手轮即可通过压臂的杠杆力将法兰盖均匀压紧在筒节密封面上，

　　相比传统的多螺栓紧固人孔，这种单压臂快开结构的启闭时间可缩短80%以上，大幅降低日常运维的操作强度。从安装边界尺寸来看，这款人孔适配的罐体开孔直径为350mm，筒节高度可根据罐体壁厚、保温层厚度做适配调整，常规无保温场景下筒节高度取100mm即可满足焊接与操作空间需求，法兰盖外径比筒节外径大40mm左右，保证压臂压紧时的受力面足够，压臂完全开启时的翻转半径约为280mm，安装时需要在人孔周边预留不小于300mm的操作空间，避免周边罐体附件阻碍压臂翻转与手轮操作。密封结构设计上，在筒节上端面加工有宽15mm、深3mm的密封槽，密封胶条嵌入槽内安装，胶条压缩量控制在30%左右，既保证常压下的密封性能，

　　避免罐内介质渗漏或者外界杂质进入罐内，又不会因为压缩量过大导致胶条过早老化失效，铰接位置的销轴与轴套采用间隙配合，表面做镀锌防锈处理，适配户外或者潮湿工况下的使用需求，避免长期使用后铰接位置锈蚀无法正常开启。在实际选型应用中，这款人孔仅适用于工作压力小于0.1MPa的常压罐体，不可用于承压罐体或者负压工况的罐体上，安装时需要保证筒节与罐体焊接后上端面的平面度公差不大于1mm，避免法兰盖盖合后出现局部间隙导致密封失效，日常维护时需要定期检查密封胶条的老化情况，以及铰接位置、锁紧手轮的润滑情况，保证启闭操作顺畅。从建模细节来看，所有焊接位置都做了焊缝示意，铰接位置的转动配合间隙做了合理预留，压臂与法兰盖的接触位置加工有圆弧过渡，避免压紧时出现应力集中切割法兰盖表面，星形手轮的防滑棱做了符合人体工学的尺寸设计，徒手旋转时无需额外加力杆即可达到足够的压紧力，整体结构没有冗余设计，所有零部件都采用常见的板材、标准件加工，加工难度低，互换性强，适合批量生产应用在各类常压储槽、酿造罐、水处理罐体上。
