适配2.0升机型的四缸发动机进气密封垫片

　　在小排量自然吸气乘用车的动力总成装配与维修环节，进气歧管与缸盖结合面的密封可靠性，直接决定了发动机的充气效率、空燃比控制精度以及长期运行的稳定性，这款适配K20A3系列2.0升四缸机型的进气垫片，正是针对该系列发动机进气侧的密封需求完成的结构设计。从实际装车场景来看，这类垫片主要应用在ES、DC5、Stream、EP3等搭载同款动力总成的车型上，覆盖日常家用通勤、轻度改装升级、售后维修替换等多个使用场景，是进气系统装配过程中不可或缺的密封元件。

　　从功能特性上看，这款垫片的核心作用是填充进气歧管安装面与气缸盖进气侧结合面的微观不平度，阻断进气道与外界的连通路径，避免未经计量的空气从结合面缝隙进入进气道，导致空燃比失准、怠速抖动、动力输出下降等故障；同时还要耐受进气歧管侧的负压波动、发动机舱内的温度交变，以及装配过程中的压紧力作用，在整个发动机的设计使用寿命周期内，保持密封性能不出现衰减，不会出现渗漏、开裂、压溃等失效问题。

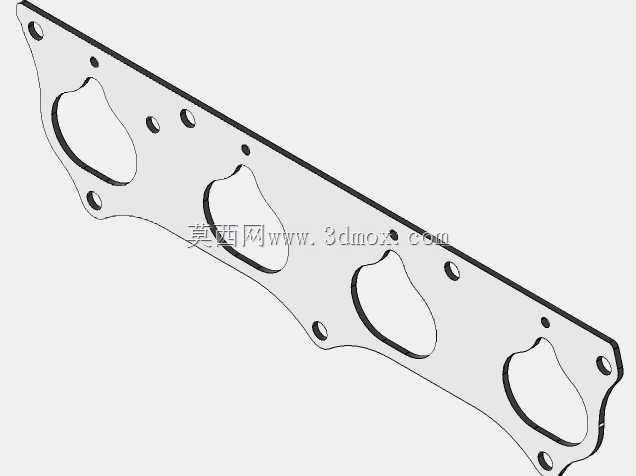

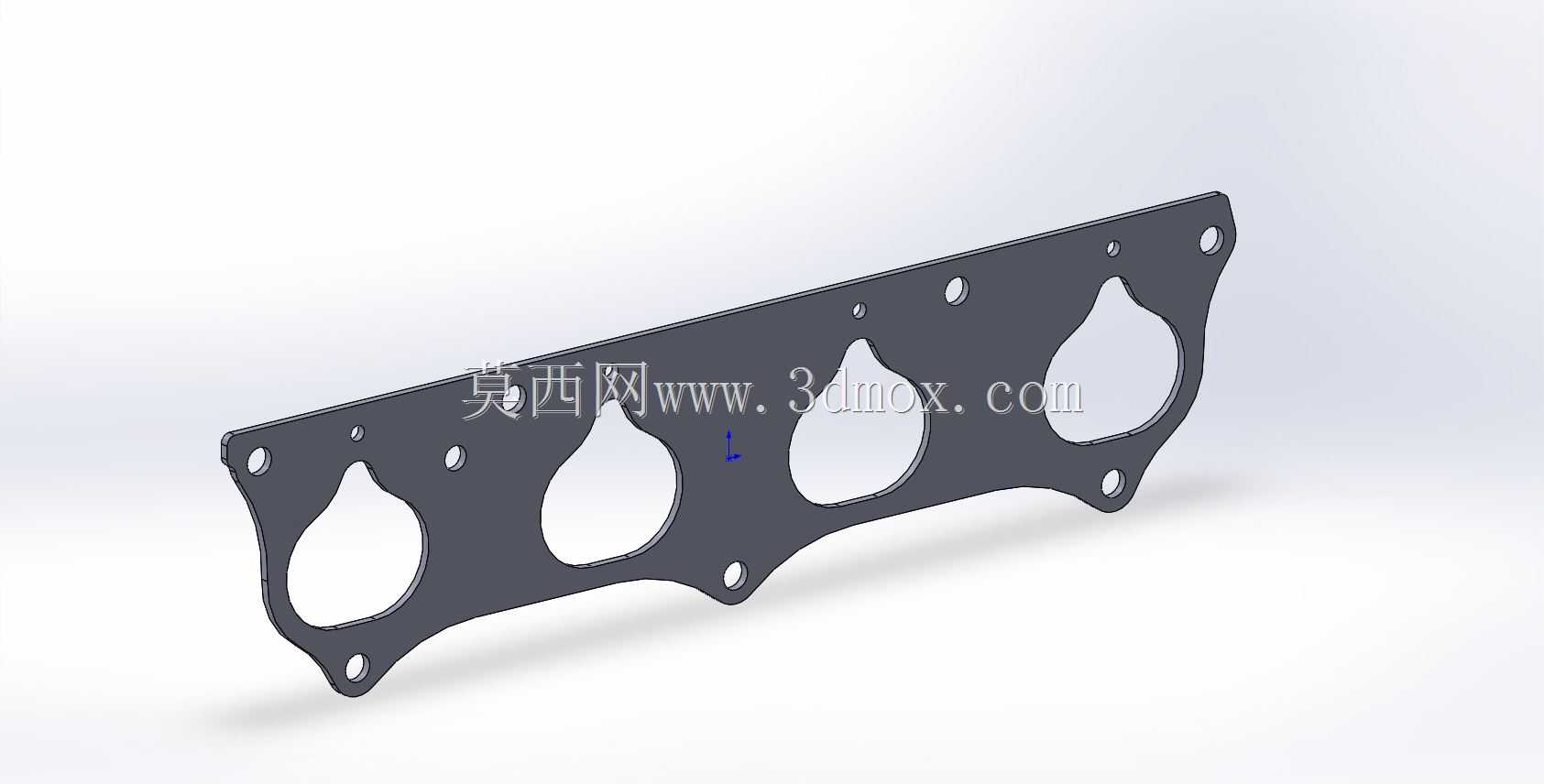

　　设计过程中首先要匹配的是安装边界的尺寸约束，这款垫片整体为长条形薄板结构，轮廓完全贴合K20A3发动机缸盖进气侧的安装面形状，四个大尺寸通孔分别对应四个气缸的进气道入口，开孔轮廓与进气道截面完全匹配，不会对进气气流产生额外的遮挡或节流，保证进气气流可以顺畅进入气缸，避免因为垫片开孔错位导致的充气效率下降。沿着垫片的外轮廓以及四个进气道的周边，均匀分布了多个小尺寸安装定位孔，这些孔位的位置度公差控制在±0.1mm以内，既可以在装配过程中与缸盖、进气歧管上的定位销配合，实现垫片的快速定位，避免装配错位，也可以供安装螺栓穿过，通过螺栓的压紧力将垫片牢固夹持在两个结合面之间，保证整个密封面的压紧力分布均匀。

　　结构设计上充分考虑了密封压力的分布需求，垫片在进气道开孔周边的密封筋位置做了厚度方向的微凸处理，当螺栓按照规定扭矩拧紧时，密封筋位置会产生可控的弹性变形，充分填充两个结合面的微观凹凸，形成连续的密封环带；而在螺栓孔周边的区域，垫片的厚度保持均匀，避免局部应力集中导致的垫片压溃或者螺栓预紧力损失。垫片的外轮廓边缘做了圆弧过渡处理，没有尖锐的棱角，既可以避免装配过程中划伤操作人员，也可以减少应力集中点，防止在长期的温度交变和振动作用下，从边缘位置产生裂纹。

　　从材料选型的匹配逻辑来看，这类进气垫片通常采用耐温、耐油、耐老化的复合密封材料制作，既可以耐受发动机舱内-40℃到120℃的温度交变范围，也可以抵抗进气过程中可能携带的少量机油蒸汽、燃油蒸汽的腐蚀，不会因为长期接触油气混合物出现材料溶胀、硬化、失去弹性的问题；同时材料的压缩回弹率控制在合理区间，既可以在装配压紧时产生足够的变形填充缝隙，也可以在发动机运行过程中，承受两个结合面因为热胀冷缩产生的相对位移，持续保持密封压力，不会因为热循环导致密封面松弛。

　　在实际维修和装配作业中，使用这款垫片时需要先彻底清理缸盖和进气歧管结合面的旧密封胶、积碳、杂物，保证结合面平整无异物，然后将垫片通过定位销准确放置在缸盖安装面上，确认所有孔位对齐后再安装进气歧管，按照对角线顺序分次拧紧螺栓到规定扭矩，避免因为拧紧顺序错误或者扭矩不均导致的垫片压偏、密封不严问题。这款垫片的结构完全还原了原厂配件的尺寸和形位公差，既可以用于原厂替换维修，也可以作为发动机改装、拆解教学过程中的配套配件使用，能够完全匹配对应机型的安装需求，不需要额外的修磨或者调整就可以直接装配。
