工业级重型金属周转储物工具箱结构设计

　　这款重型金属储物箱体的设计，最初是针对车间工位工装存储、户外作业机具转运、零散金属配件周转的实际痛点展开的，在机械加工车间、设备维保现场、工程施工驻地这类场景里，普通塑料工具箱抗冲击性差、承重不足，焊接结构的简易铁箱又存在开合不便、堆叠易变形、转运适配性差的问题，这款箱体的结构设计就是围绕这些实际使用中的问题逐一做了结构优化。从实际使用场景来看，这类箱体既可以固定在维保班组的工位旁作为常驻储物单元，存放扳手、量具、小型工装夹具、易损配件这类日常作业物料，也可以配合物流转运环节，作为零散工业配件的长途周转容器，甚至在户外野外作业场景下，全金属封闭结构也能抵御一定的磕碰与雨水泼溅，避免内部存放的工器具受潮、被砸损。

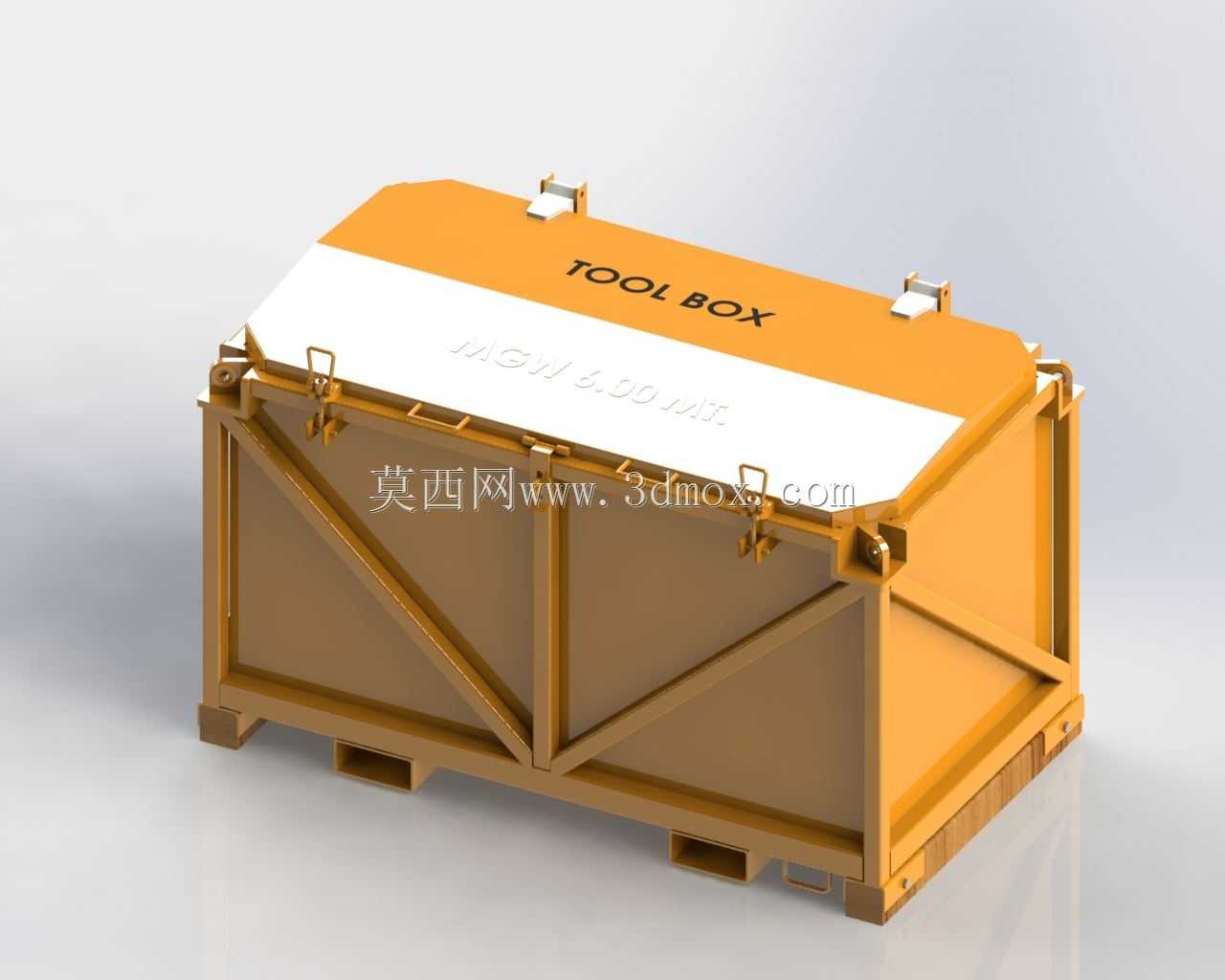

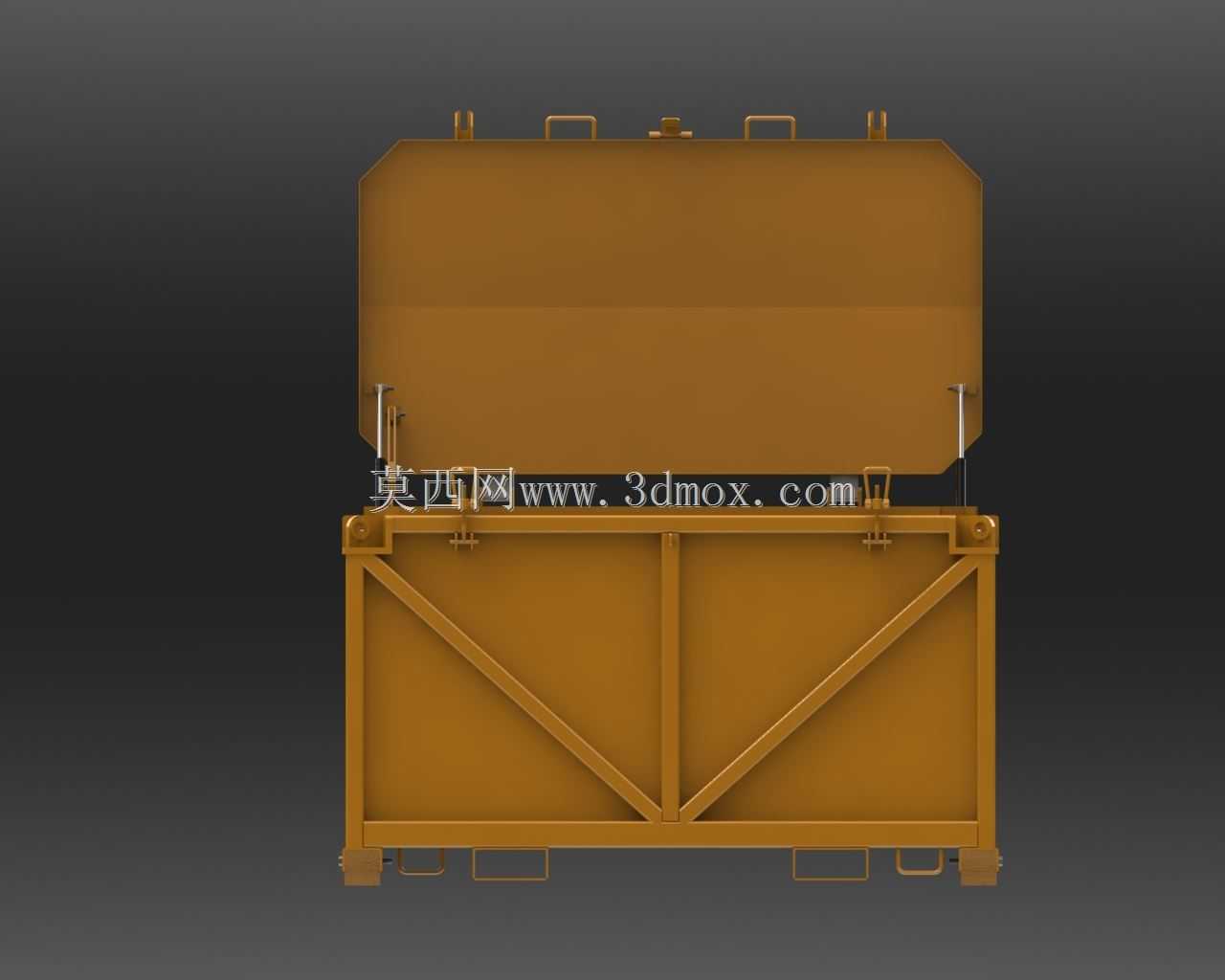

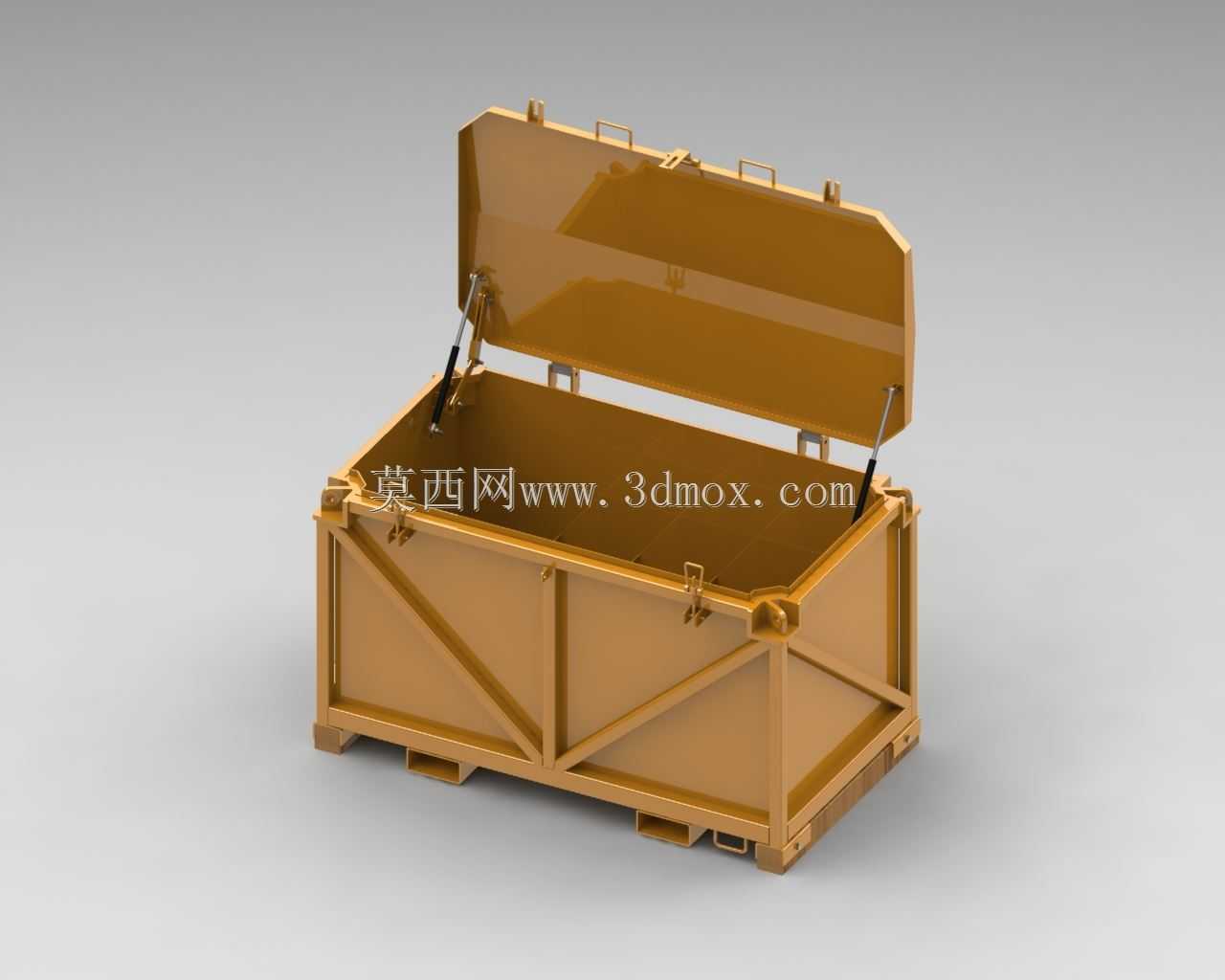

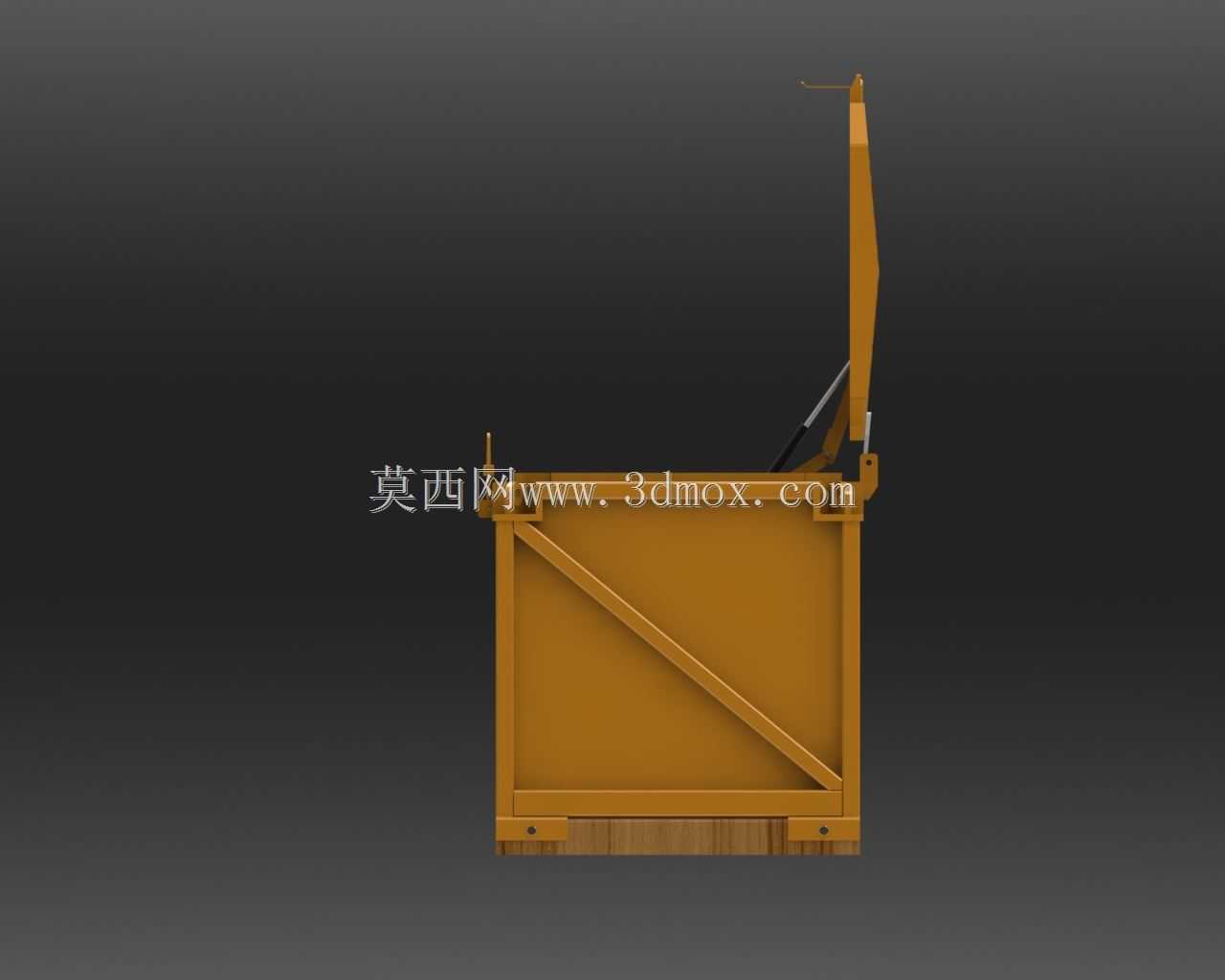

　　功能设计上，箱体采用了上开式翻盖结构，箱盖与箱体的连接位置做了加厚的铰接支座，避免反复开合过程中铰接位置出现应力撕裂，箱盖两侧配置了气弹簧支撑结构，开合过程中可以实现任意角度悬停，不会出现箱盖突然滑落砸伤操作人员的风险，相比传统的合页加金属搭扣的简易结构，气撑结构的开合阻尼更均匀，单人单手就可以完成箱盖的开启与闭合操作，箱盖闭合位置设置了多点锁止位，可以配合挂锁实现封闭存储，避免内部物料丢失。箱体的外部框架做了斜向加强筋结构，这种X型的加强结构不是装饰性设计，而是在不额外增加板材厚度的前提下，大幅提升箱体侧面的抗挤压能力，当多个箱体堆叠存放时，侧面的加强筋可以将上层载荷均匀传导到箱体的底部支撑结构，避免箱体侧壁受压变形。

　　箱体底部的结构设计充分考虑了工业转运的适配需求，底部预留了标准叉车槽位，可以直接配合手动液压叉车、电动堆高车完成整箱的转运与堆垛作业，不需要额外配置托盘，大幅提升了仓储周转的效率，同时底部的支撑脚做了加高处理，让箱体底面与存放地面之间留出足够的间隙，一方面可以避免地面的积水、油污直接浸泡箱体底板造成锈蚀，另一方面也方便搬运人员穿叉车作业时的对位操作，不需要反复调整叉齿位置。箱体的边角位置全部做了圆弧过渡与包边加强，既可以避免尖锐边角在转运过程中磕碰划伤操作人员，也能在箱体发生碰撞时通过边角的加强结构吸收冲击能量，避免箱体主体结构出现凹陷变形。

　　从尺寸边界的设计逻辑来看，这款箱体的内部有效容积做了最大化利用，内部没有多余的凸起结构，可以根据存放需求自行配置分隔格板，灵活适配不同尺寸的工器具、配件的存储需求，箱体的外部尺寸适配标准工业货架的层间高度，可以直接放入常规的重型仓储货架存放，不需要额外调整货架层板位置。箱盖的密封位置做了折弯翻边结构，当箱盖闭合时，翻边会扣合在箱体上口的外侧，形成类似迷宫密封的结构，可以有效阻挡灰尘、飞溅的切削液、雨水进入箱体内部，相比平口对接的结构，这种翻边密封的结构不需要额外加装橡胶密封条，就可以实现不错的防护效果，也避免了橡胶密封条长期使用老化脱落需要频繁更换的问题。

　　在结构建模的过程中，所有的板材折弯半径、焊接预留间隙都按照实际钣金加工的工艺要求做了参数化设置，每一处折弯的止裂槽位置、铰接孔的同轴度公差、加强筋的焊接位置都做了对应的工艺校验，确保模型导出的工程图可以直接用于钣金下料、折弯、焊接的全流程加工，不需要二次调整结构。箱体表面的涂装预留了足够的厚度空间，建模时的外形尺寸已经考虑了喷漆、喷塑的涂层厚度，避免加工完成后因为涂层厚度导致装配尺寸超差，出现箱盖闭合不严、叉车槽对位不准的问题。不同于民用的轻型工具箱，这款箱体的所有受力位置都做了应力分散设计，比如气弹簧的安装支座位置，额外增加了补强板，将气弹簧的支撑力分散到更大面积的箱体壁板上，避免反复开合过程中支座位置因为应力集中出现开裂；箱体底部的叉车槽位置也做了加厚处理，即使满载状态下用叉车转运，槽位也不会出现变形弯折的问题。
