大载重工业物料周转钢制吊篮结构设计

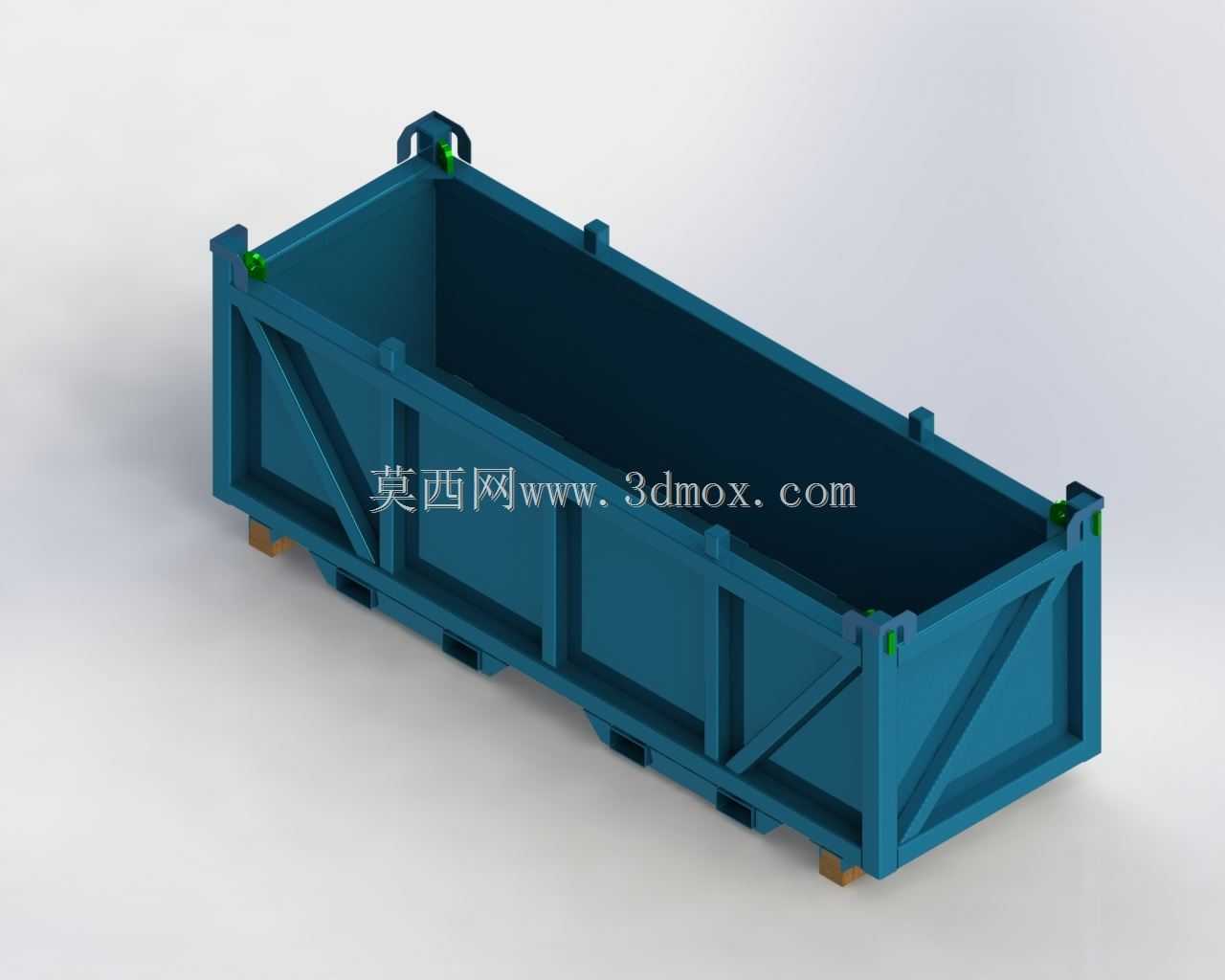

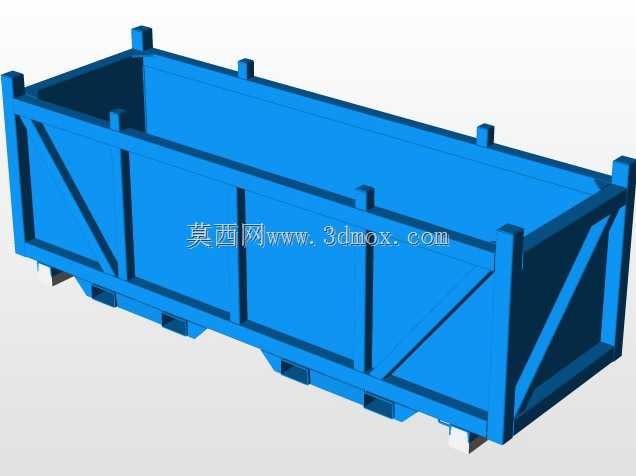

　　在重型工业厂区的物料转运场景里，这类钢制吊篮是衔接起重设备与地面仓储、工位配送的核心承载器具，适配厂区内重型散料、机加工件、结构件的跨区域吊装转运，也可配合叉车完成地面短驳堆垛，覆盖从原材料卸货、工序间流转到成品暂存发运的全链路物料承载需求。不同于轻型塑料周转箱或普通仓储料箱，该类吊篮的设计核心围绕大载重工况下的结构可靠性展开，整体采用敞口式箱型结构，侧壁设置斜向加强筋与竖向肋板组合的加强结构，避免满载吊装时侧壁出现外鼓变形，箱体边角位置做包角加固处理，抵消吊装过程中可能出现的碰撞冲击，顶部四角设置一体式吊耳结构，吊耳与箱体主框架采用满焊连接，匹配对应吨位的卸扣或吊具直接挂载，无需额外配置吊装索具连接件，减少现场吊装的准备工序。

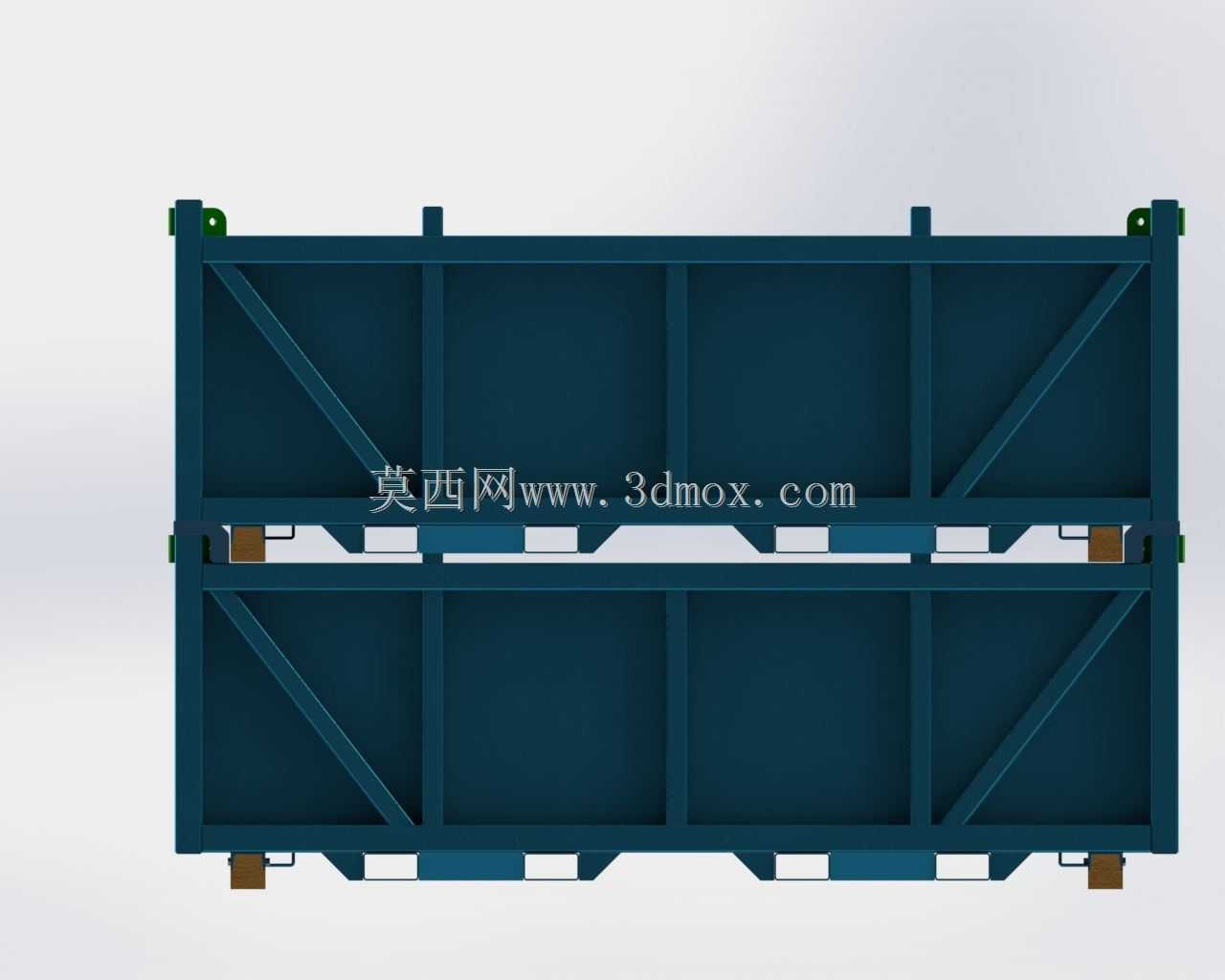

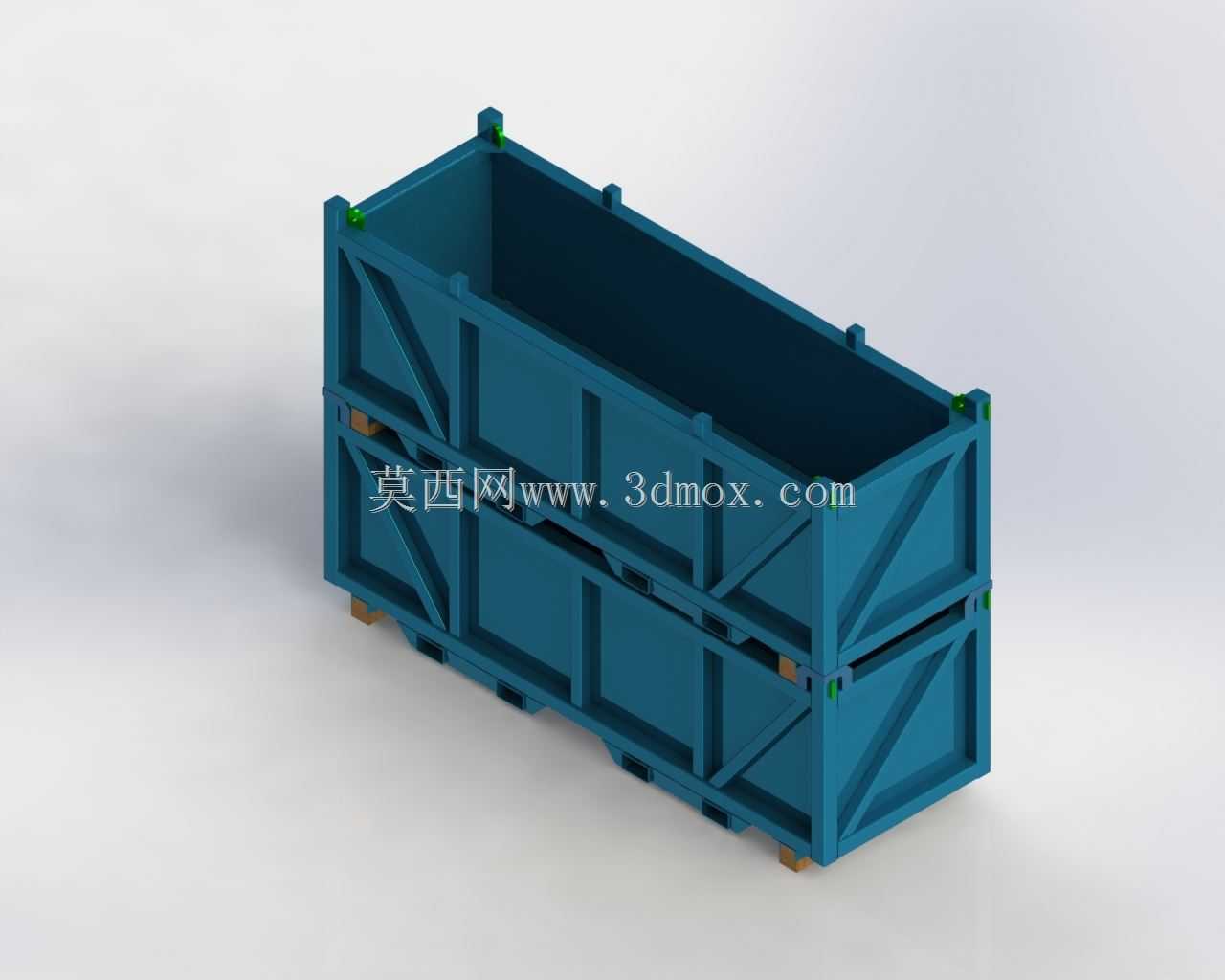

　　从安装与使用边界来看，该吊篮外形尺寸控制在360厘米长、120厘米宽、130厘米高，这个尺寸经过多场景适配验证：长度方向适配标准货运车辆的货台宽度，可并排摆放两个完成整车装载，宽度方向匹配厂区内部主干道的通道转弯半径，地面转运时不会出现卡滞，高度方向既保证了足够的装载容积，也避免堆垛时重心过高引发侧翻风险，底部设置标准叉车进叉位，可直接配合平衡重式叉车完成叉取、堆垛作业，底部边角设置支撑垫块，堆垛时上层吊篮的载荷可通过垫块直接传递到下层箱体的主框架上，不会挤压下层箱体的侧壁结构，静态堆垛可实现三层叠放，大幅提升仓储空间利用率。设计过程中优先考虑了工况的复杂性：厂区内吊装作业难免出现轻微磕碰、物料抛放的冲击载荷，

　　因此箱体板材选用耐磨热轧钢板，所有焊接位置均做连续焊处理，避免出现应力集中的焊接断点，吊耳位置做了局部加厚处理，吊装时的载荷通过吊耳直接传递到箱体底部的主承重梁，不会对侧壁板材造成额外拉扯。日常使用时，这类吊篮可装载金属切屑、锻造毛坯、结构件总成等重型物料，敞口设计方便行车配合电磁吸盘、抓斗完成快速取放料，也方便人工从侧面完成物料码放，侧壁的加强筋同时可作为临时的捆绑挂点，装载零散小件时可配合防护网穿过加强筋间隙完成封盖，避免吊装过程中物料坠落。不同于专用的吊装料斗，该吊篮的平底设计既可以满足吊装需求，也可以直接作为地面工位的暂存料箱使用，不需要额外配置托盘，物料从吊装到工位使用全程不需要二次倒运，

　　减少物料搬运过程中的磕碰损伤与人工工作量。结构建模阶段，针对满载起升、急停制动、斜向吊装等极端工况做了受力仿真验证，主框架的型材选型、板材厚度均经过载荷校核，保证额定载重下结构变形量在允许范围内，长期重复使用不会出现焊缝开裂、结构变形的问题，吊耳的开孔尺寸适配行业通用的大吨位卸扣，不需要定制专用吊具即可适配厂区现有起重设备，降低现场的设备适配成本。
