双列标准通讯设备安装机架结构设计

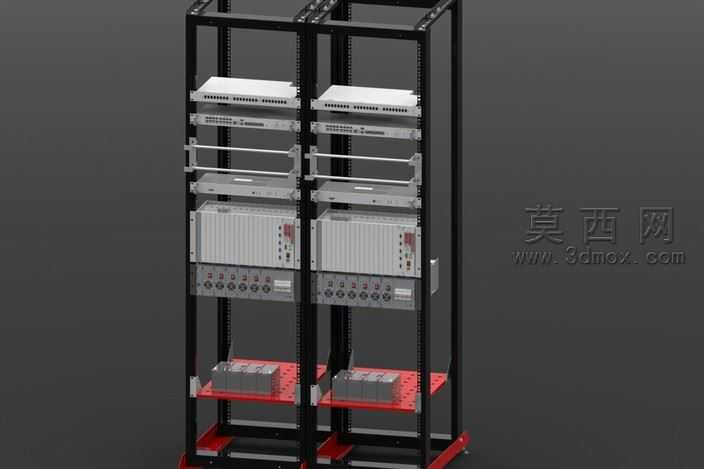

本作品为双列并排式标准通讯设备安装机架的三维演示模型，建模过程严格遵循19英寸标准机柜的通用安装规范，整体采用模块化参数化设计思路，在三维建模软件中首先搭建主体框架的线体基准，以方钢型材的截面轮廓为基础，通过拉伸、阵列命令生成四根主立柱结构，立柱表面等距分布的安装定位孔采用线性阵列特征批量生成，保证孔位间距精度完全符合通用设备安装的尺寸要求。模型中横向的层板托臂、设备安装导轨均以独立零件建模后通过装配约束完成定位，可灵活调整安装高度以适配不同尺寸的通讯设备。渲染阶段为不同部件赋予了差异化的材质属性：主框架采用哑光黑色喷塑金属材质，还原工业机柜的真实表面质感，层板采用醒目的红色防静电喷涂材质，既区分结构层级也符合机房设备的安全标识规范，安装在机架上的各类通讯模块分别赋予银灰色金属面板、塑料接口、指示灯等细分材质，通过打光设置突出金属表面的细微磨砂纹理与结构棱角。模型完整还原了机架的全部功能结构：前部的可翻转理线架、设备固定卡扣、底部的支撑脚座均做了精细化建模，双列并排的布局设计可直观展示同规格机架并柜安装的实际效果，内置的多组通讯设备模型按照实际机房部署的常规排布方式安装固定，清晰呈现机架的空间利用率与设备安装逻辑。整体模型结构严谨，尺寸参数符合行业通用标准，可用于通讯机房部署方案演示、机架结构教学、安装流程模拟等场景，通过三维可视化的方式完整呈现了标准机架从框架搭建到设备满载的完整状态，各部件的装配关系清晰可查，无结构干涉问题，能够直观体现工业机架的设计要点与实用功能。
