壁挂式小型服务器机柜三维结构设计

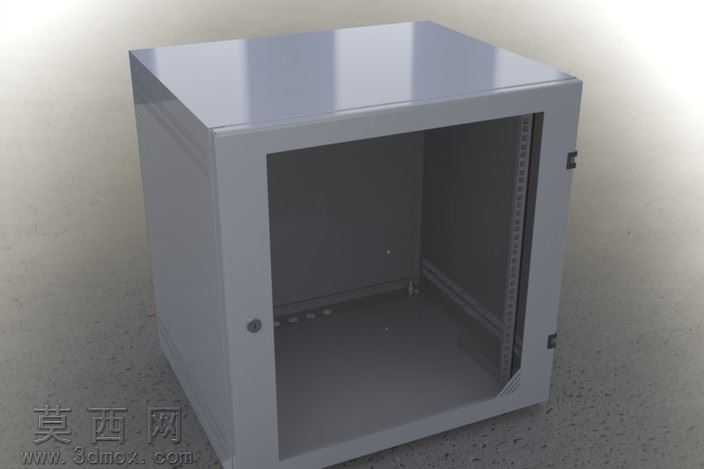

本作品为壁挂式小型服务器机柜的三维参数化模型，建模过程严格遵循钣金加工工艺规范，在SolidWorks环境下采用自顶向下的设计思路完成整体结构搭建，首先确定机柜的外部安装尺寸与内部可用安装空间，匹配标准19英寸机架设备的安装规范，预留足够的U位安装空间适配小型交换机、路由器、微型服务器等IT设备。模型构建过程中，对柜体的各个钣金零件进行独立参数化建模，分别完成外框主体、前门、侧封板、内部安装立柱、底部走线板、门锁安装位、合页连接位的结构设计，所有钣金折弯处均按照实际加工要求设置合理的折弯半径与止裂槽，避免加工过程中出现板材撕裂问题，同时对板材搭接处预留标准的焊接收缩余量与装配间隙，保证虚拟装配后各部件无干涉、可顺利完成组装。材质与渲染环节，为柜体主体赋予哑光冷轧钢板材质，还原真实机柜的金属质感，表面设置细微的磨砂纹理模拟静电喷塑后的表面效果，前门部分采用透明钢化玻璃材质，调整玻璃的折射率与反射参数，既可以透过玻璃观察到柜体内部的安装立柱结构，又保留玻璃材质的反光特性，合页、门锁等五金配件单独赋予金属镀铬材质，区分不同部件的材质差异，渲染时采用柔和的影棚光源，多角度呈现柜体的外观细节与内部结构，清晰展示前门开启状态下的内部空间布局。结构设计上，柜体背部预留壁挂安装孔位，可直接固定于墙面节省地面空间，内部两侧的安装立柱设置等距的方孔调节位，可根据安装设备的尺寸灵活调整安装层板的高度，柜体底部预留多组走线孔，搭配护线套结构避免线缆划伤，前门采用带锁结构设计，可有效保护内部设备安全，整体结构紧凑合理，既满足小型网络设备的安装防护需求，又兼顾钣金加工的工艺可行性，可直接用于钣金生产的工艺参考、小型弱电工程的方案展示，也可作为机房布局三维场景搭建的配套组件使用。
