适配ANSI标准的160B系列多齿数链轮结构

　　在重载链传动系统的选型与结构设计环节，链轮作为和链条直接啮合的核心承载部件，其齿形精度、安装适配性直接决定整套传动机构的运行寿命与传动效率，这款适配ANSI标准的160B规格链轮，覆盖8齿到30齿的常用齿数配置区间，能够匹配市面上所有合规品牌的同规格ANSI滚子链条，可广泛应用于矿山输送设备、重型农机传动单元、工业生产线重载输送段、大型物流分拣线驱动端等需要大扭矩传递的作业场景。从实际工程应用的角度看，160B规格对应的链条节距为2英寸，属于大节距重载传动范畴，这类链轮在设计时首先要规避的是齿形啮合干涉问题——很多非标准链轮在运行中出现的跳齿、链条异常磨损、传动冲击噪音过大等问题，本质都是齿廓曲线加工偏差、齿位分度不均导致的。

　　这款链轮的齿形设计严格遵循ANSI链轮齿形规范，齿沟圆弧半径与链条滚子外径做了精准匹配，啮合时滚子能够顺滑进入齿沟，不会出现卡滞或侧隙过大的问题，齿顶部分的修形处理也充分考虑了链条节距磨损伸长后的啮合余量，即便链条在长期运行后出现一定程度的节距拉长，也能保证啮合平稳性，大幅降低跳齿脱链的风险。在安装边界的设计上，这款链轮的轮毂结构做了通用性优化，不同齿数的型号在安装孔位、轮毂轴向厚度、键槽尺寸的匹配上覆盖了行业常用的重载轴径范围，设计人员在做传动系统排布时，不需要额外调整轴系的支撑跨距，就能直接替换同规格的其他品牌链轮，降低设备改造成本。链轮的齿面与轮毂的过渡区域做了圆角应力释放处理，因为大节距链轮在传递大扭矩时，

　　齿根位置是应力集中的高发区域，长期承受交变载荷容易出现齿根断裂的失效形式，合理的圆角过渡能够分散齿根处的集中应力，提升链轮的抗疲劳载荷能力。从实际使用场景的适配性来看，8齿到12齿的小齿数160B链轮，一般用在对传动比要求较高、驱动端转速偏低的重载设备上，比如重型板式给料机的驱动端，小齿数链轮能够在同等驱动转速下获得更大的输出扭矩，满足大负载启动的需求；18齿到24齿的中齿数型号是通用性最强的区间，多数常规重载输送机、农机传动系统都会选用这个齿数区间的链轮，在传动效率、运行平稳性、使用寿命上能达到最优平衡；25齿到30齿的大齿数链轮则更多用在从动端，能够降低传动过程中的动载荷冲击，让整套链传动系统的运行更平顺，

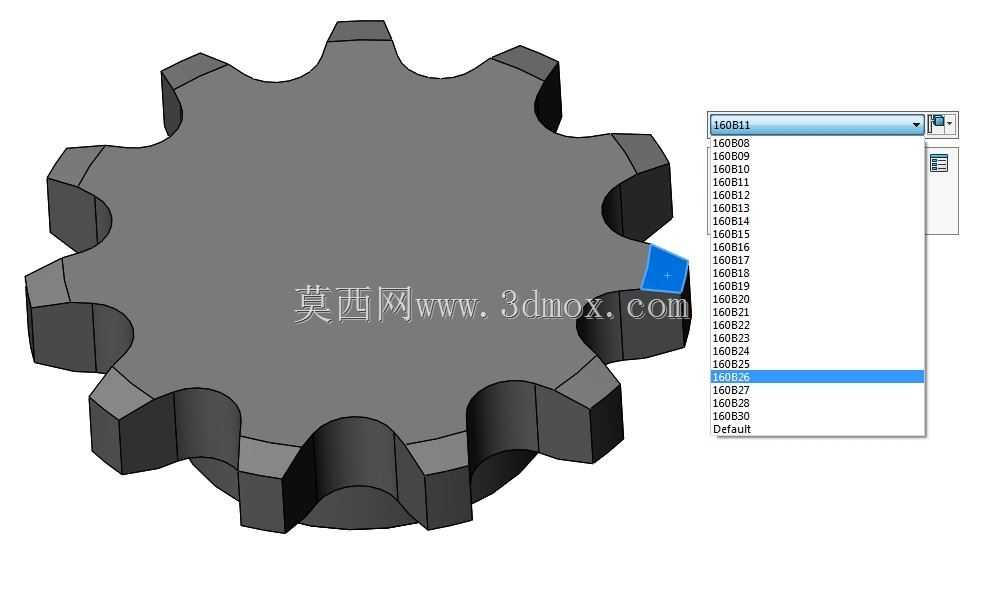

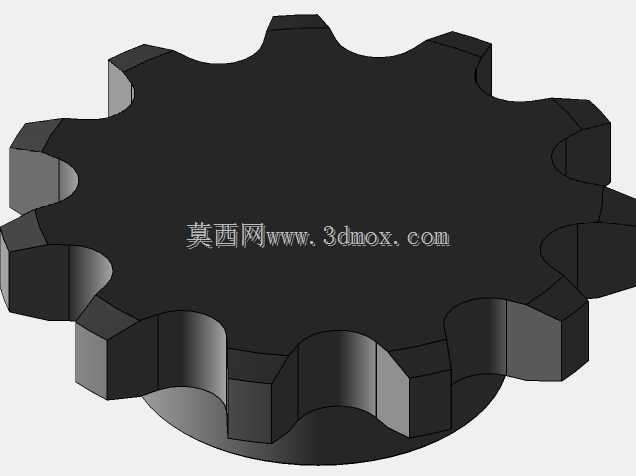

　　适合对运行稳定性要求较高的连续作业生产线。在三维建模的细节处理上，这款链轮的每一个齿位都做了等精度分度，齿形曲面的曲率连续无断点，不管是用于后续的加工仿真、装配干涉检查，还是直接导入CAM系统做数控加工编程，都不需要额外做模型修复，能够直接对接生产环节。很多设计人员在做链轮建模时容易忽略齿侧间隙的预留，导致装配后链条和链轮齿侧出现卡滞，这款模型在齿侧的间隙设计上充分考虑了链条安装时的公差累积、运行过程中的热膨胀余量，即便在高温作业环境下长期运行，也不会因为零部件热胀出现啮合卡滞的问题。另外，链轮的端面安装基准面做了平面度的细节还原，在装配仿真时能够准确模拟轴系装配的垂直度误差，帮助设计人员提前预判安装过程中可能出现的偏载问题，避免实际装配后因为链轮安装倾斜导致的链条单侧异常磨损。对于设备维护端的工程人员来说，这类全齿数覆盖的标准链轮模型，也能在做设备备件更换的选型时，直接通过模型比对安装尺寸，快速确认备件的适配性，减少现场测量的工作量，降低备件选错导致的停机风险。
