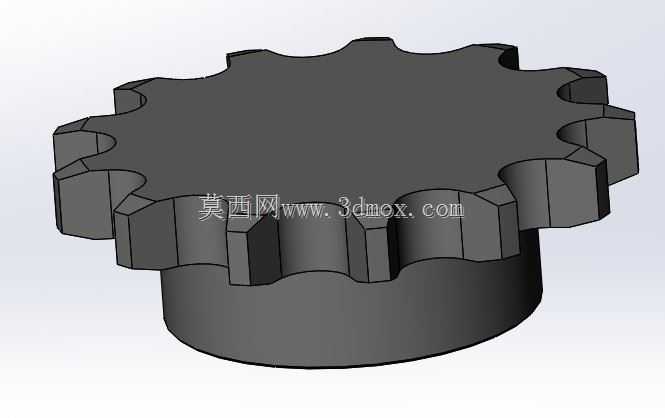

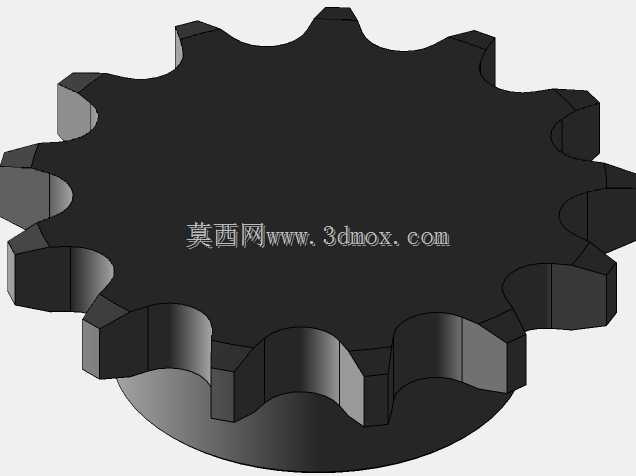

适配ANSI标准80B规格多齿数链轮结构

　　在各类链式传动系统的选型与结构设计工作中，链轮作为和链条直接啮合传递扭矩的核心零件，其齿形精度、安装适配性直接决定整套传动机构的运行寿命与传动效率。这款80B规格的链轮，适配ANSI标准链条，覆盖8齿到65齿的齿数配置区间，能够兼容市面所有合规品牌的同规格ANSI链条，在各类工业输送线、农机传动单元、物流分拣设备、重型工程机械的动力传递环节都有广泛的应用场景。

　　从实际工程应用的角度来看，链轮的设计首先要匹配对应链条的节距、滚子直径参数，80B对应的链条节距为25.4mm，滚子直径为15.875mm，齿形设计严格遵循ANSI B29.1标准的齿廓曲线要求，保证啮合过程中链条滚子能够顺畅进入齿槽，不会出现卡滞、咬链或者跳齿的问题。很多现场运维人员反馈的链轮异常磨损、链条过早失效问题，大多是因为齿形加工偏差导致啮合时接触应力集中，或者齿槽位置偏移造成滚子和齿侧的滑动摩擦占比过高，这款链轮的齿形在建模阶段就严格按照标准齿廓参数做了相切约束，每个齿的分度圆弦齿厚、齿顶圆直径、齿根圆弧半径都做了参数化关联，调整齿数时所有关联尺寸会自动更新，不需要重复绘制齿形，能大幅提升同系列不同齿数链轮的设计效率。

　　在安装边界的设计上，这款链轮的轮毂部分做了适配不同轴径的安装孔预留位，设计人员可以根据实际传递的扭矩大小选择平键连接、花键连接或者胀套连接的结构，轮毂的轴向长度参考了同规格链轮的常规安装尺寸，保证安装后链轮的轴向定位稳定，不会在运行过程中出现轴向窜动。齿面的工作部分做了合理的倒角处理，既能够避免安装时链条和齿侧发生硬磕碰，也能在链条存在小幅横向摆动时提供一定的容让空间，减少运行过程中的冲击载荷。链轮的整体厚度匹配对应链条的内节内宽参数，保证链条能够完全落在齿宽范围内，不会出现偏磨的情况。

　　从功能特性来看，多齿数覆盖的配置能够满足不同传动比的设计需求，小齿数的链轮适合布置在动力输入端，结构紧凑传动比大，大齿数的链轮适合布置在从动端，运行平稳噪音低。在长距离输送线的设计中，还可以搭配张紧轮使用，这款链轮的齿形精度能够保证在低速重载的工况下，和链条的啮合冲击控制在合理范围内，不会因为多边形效应产生过大的动载荷。很多设计人员在做链式传动选型时容易忽略链轮的齿根圆角设计，这款链轮的齿根圆弧和滚子直径做了匹配设计，啮合时滚子和齿根的接触为面接触，能够有效降低接触应力，减少齿面压溃失效的概率，提升零件的使用寿命。

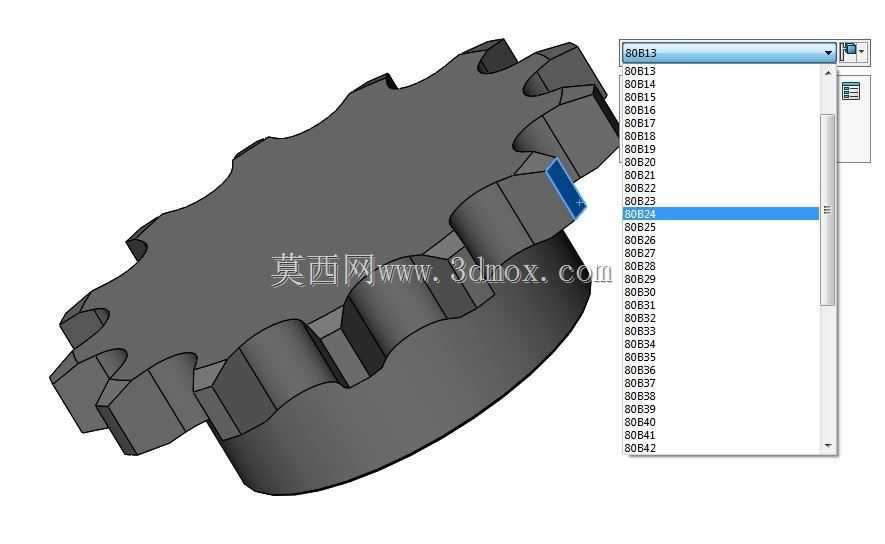

　　在建模思路上，这款链轮采用参数化草图驱动特征的方式构建，首先绘制单个齿的齿廓草图，通过圆周阵列生成所有轮齿，再通过拉伸、倒角、切除等特征完成整体结构，所有尺寸都和齿数、节距、滚子直径等核心参数做了方程式关联，修改核心参数即可快速生成不同规格的链轮模型，不需要重复进行齿形绘制工作，能够大幅缩短同系列产品的设计周期。模型的细节处理上，轮齿的端面做了去毛刺的倒角特征，轮毂和轮辐的连接位置做了圆角过渡，避免应力集中，完全符合实际机加工的工艺要求，不需要做额外的工艺性修改就可以直接导出工程图用于生产加工。在实际设备装配过程中，这款链轮的安装尺寸和市面同规格标准链轮完全互换，替换维护时不需要对周边安装结构做修改，能够降低设备的运维成本。
