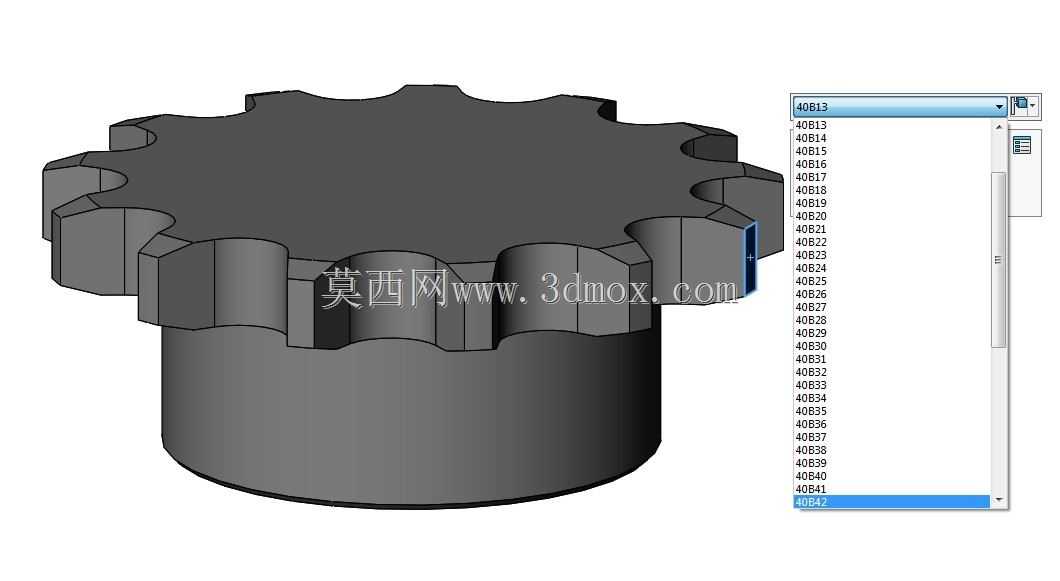

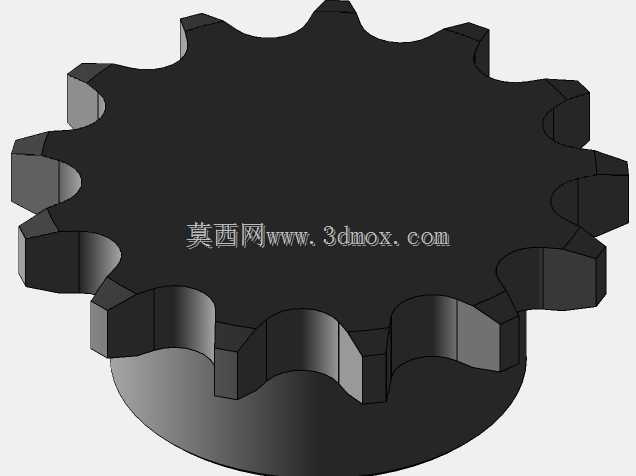

适配ANSI标准的40B系列多齿数链轮结构

　　在各类链式传动系统的设计选型中，链轮作为和链条直接啮合的核心传力部件，其齿形精度、安装适配性直接决定了整套传动机构的运行平稳性与使用寿命，这款40B规格的链轮，覆盖8齿到96齿的全齿数配置范围，能够适配所有符合ANSI标准的同规格链条，在各类工业传动场景中都有广泛的适配空间。从实际应用场景来看，这类链轮常见于轻工输送线、农业机械传动单元、物流分拣设备的动力传输段、小型工程机械的进给机构中，不同齿数的配置可以灵活匹配不同的传动比需求，小齿数链轮多用于动力输入端的高速级传动，大齿数链轮则多用于从动端的低速大扭矩输出场景，设计时可根据实际的传动比计算、中心距要求选择对应齿数的型号，无需额外修改齿形参数即可直接和标准链条啮合。

　　从产品功能特性来看，这款链轮的齿形完全遵循ANSI链轮的齿廓设计规范，齿沟圆弧半径、齿顶圆弧、工作段齿形都经过参数化校验，能够保证和链节滚子啮合时的接触应力均匀分布，避免出现卡链、跳齿、异常磨损的问题；链轮的轮毂部分采用凸台结构设计，能够预留足够的轴孔加工余量，设计人员可根据实际的轴径、键槽规格、紧定螺钉安装需求对轴孔部分进行二次加工，适配不同的安装轴系要求，轮毂的厚度经过强度校核，能够承受额定扭矩下的剪切应力，不会出现轮毂开裂、轴孔打滑的失效问题。从设计思路层面来说，这款链轮采用全参数化的建模逻辑，以链节距、滚子直径、齿数作为核心驱动参数，齿形部分通过渐开线与圆弧段的组合拟合出标准工作齿廓，

　　建模过程中对齿根部分做了应力释放的圆角处理，避免热处理和加载过程中出现应力集中；链轮的端面齿形加工余量、轮毂的同轴度公差都在建模时做了预设，能够直接对接数控加工的工艺要求，不需要设计人员再重新绘制齿形轮廓，大幅缩短传动系统的设计周期。在外形尺寸与安装边界方面，这款链轮的齿顶圆直径、分度圆直径、齿根圆直径都严格遵循40B链条对应的链轮尺寸规范，不同齿数对应的齿顶圆尺寸可直接通过参数表对应查询，轮毂的外径、凸台高度都预留了标准的安装间隙，设计选型时只要确认安装空间内的径向尺寸不小于对应齿数的齿顶圆直径，轴向空间能够覆盖轮毂厚度加链轮两侧的安全间隙，就可以直接选用；安装时需要注意链轮的端面跳动和径向跳动公差控制，

　　保证两轴的平行度符合链条传动的安装要求，避免出现链条偏磨、链轮齿面单侧受力过载的问题。在实际的设备调试过程中，这类标准链轮的互换性极强，当设备出现链轮磨损需要更换时，只要确认齿数和链条规格，不需要对安装位做任何修改就可以直接替换，大幅降低设备的维护成本；针对有特殊安装需求的场景，比如需要加装止动螺丝、定位销孔、减重孔的情况，也可以在现有模型的基础上直接做特征添加，不需要从零开始绘制齿形，能够有效提升设计效率。齿面的工作段做了等强度的轮廓优化，啮合过程中链条滚子和齿面的接触是渐进式的，能够有效降低传动过程中的冲击和噪音，在高速传动场景下也能保持稳定的传动状态，不会出现明显的多边形效应带来的振动问题。
