单元式玻璃幕墙转角连接节点结构

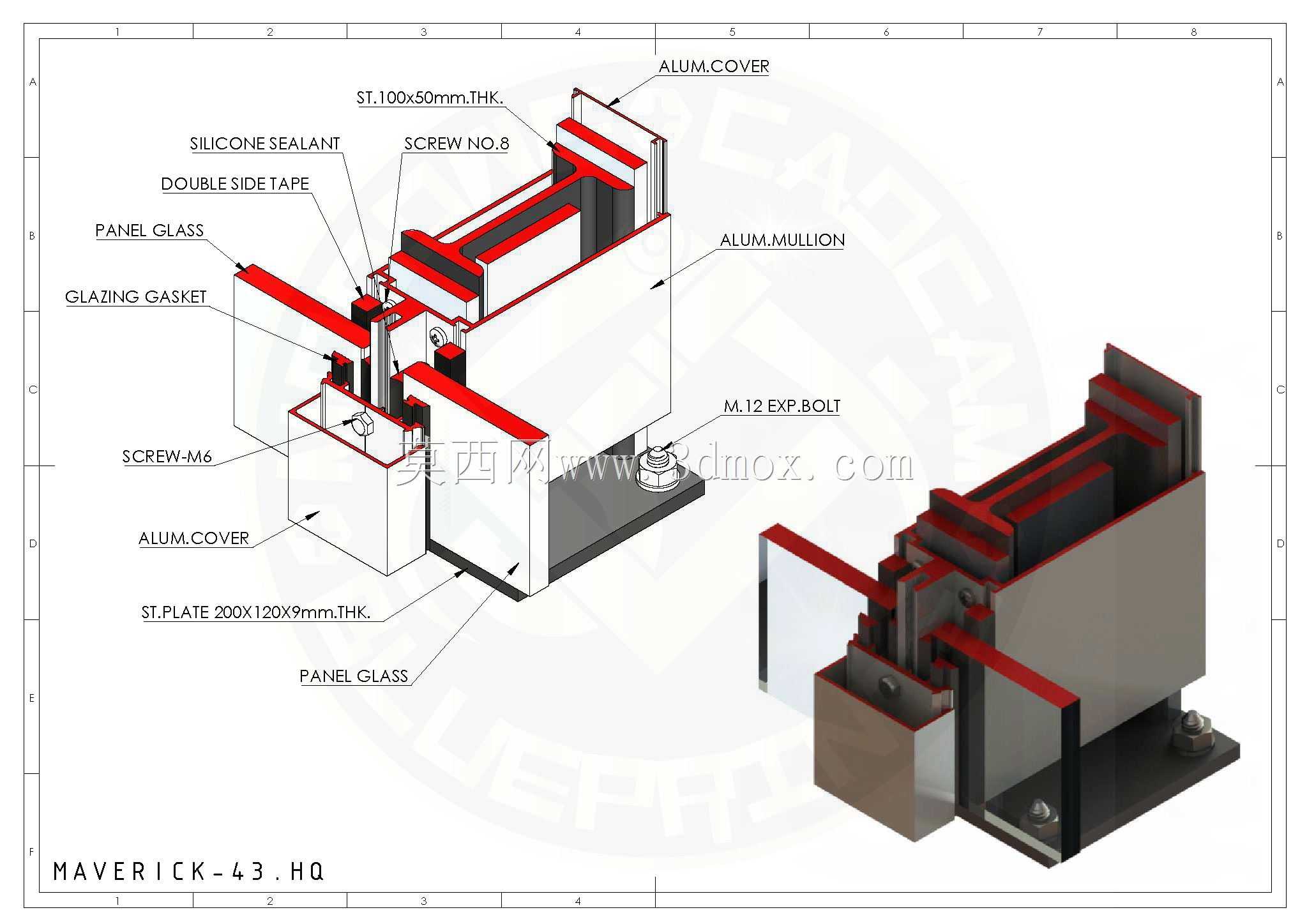

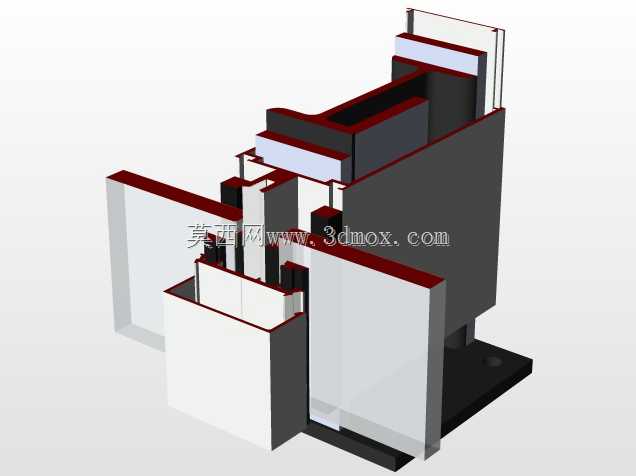

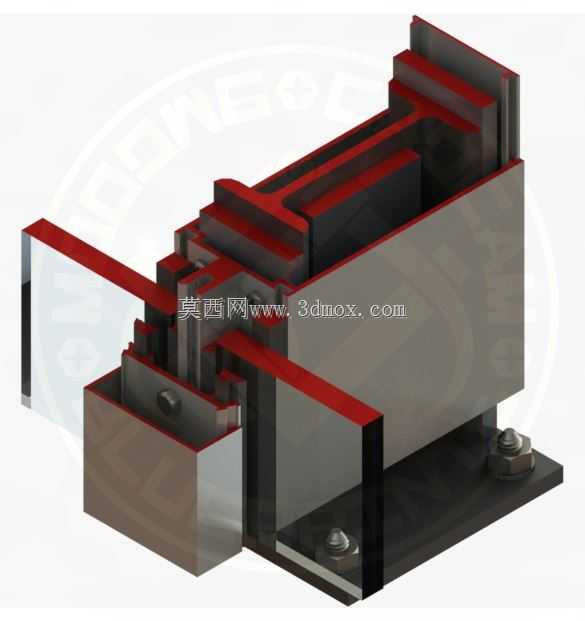

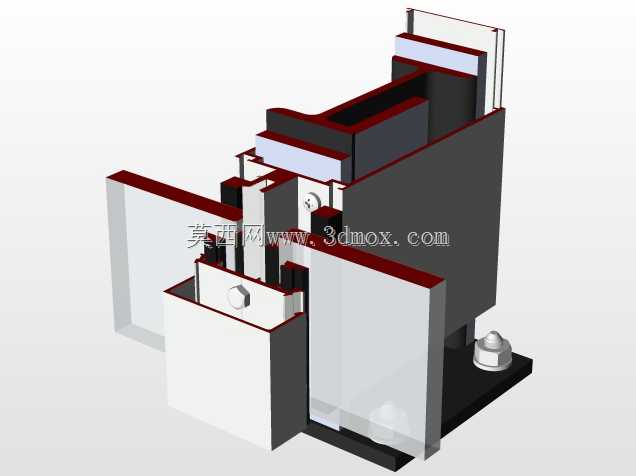

　　该结构为建筑外围护体系中单元式玻璃幕墙的转角拼接节点，主要应用于高层公共建筑、商业综合体的外立面转角位置，承担幕墙板块间的结构连接、密封防水以及荷载传递作用，是幕墙系统中保障外立面整体性与使用性能的核心局部构造。日常工程应用中，这类转角节点需要同时适应主体结构的层间位移、温度变形以及风荷载作用下的微小形变，避免出现密封失效、板块挤压破损或者连接松动的问题。从结构组成来看，节点采用铝合金型材作为主受力框架，也就是标注中的铝立柱与铝盖板构件，铝合金材质的选用兼顾了结构强度与耐候性能，挤压成型的型材自带卡槽结构，能够为后续密封件、玻璃面板的安装提供精准的定位基准，无需现场额外加工适配槽位，大幅提升现场装配的效率。玻璃面板采用钢化面板配置，

　　面板与铝型材框架之间设置了两道密封防线，内侧为三元乙丙材质的玻璃衬垫，也就是图中标注的玻璃密封垫，作用是缓冲玻璃与硬质型材之间的硬接触，避免温度形变或者风振作用下玻璃出现应力崩边；衬垫外侧填充硅酮密封胶，配合双面贴的定位作用，实现接缝处的水密、气密性能，阻断室外雨水、风沙进入幕墙内侧的通道，同时也能减少室外噪音向室内的传递。节点的紧固连接采用两类不锈钢紧固件，M12外六角螺栓用于主立柱与下层转接钢件的连接，承担整个转角单元的竖向荷载与水平风荷载传递，将幕墙单元的受力可靠传导至主体结构的预埋件上；M6规格的机丝螺钉则用于铝盖板与主立柱的锁紧固定，将外侧盖板压紧在密封胶条表面，保证外饰面的平整性，同时为密封结构提供持续的压紧力，

　　避免长期使用后胶条回弹导致密封性能下降。底部的钢转接板采用12mm厚钢板加工而成，钢板表面做热浸镀锌防腐处理，适配现场预埋件的安装偏差，通过长圆孔结构实现三维方向的安装调节，消化主体结构施工带来的尺寸误差，保证幕墙单元安装后的外立面平整度与垂直度偏差控制在规范允许范围内。设计过程中，这类节点需要重点考量不同材料的热胀冷缩系数差异，铝合金型材的线膨胀系数与玻璃、钢材存在明显区别，因此在玻璃与型材的接触位置预留了适配的伸缩间隙，间隙值根据板块尺寸与当地年温差计算确定，避免高温季节材料膨胀挤压玻璃造成破损，低温季节间隙过大导致密封胶被拉裂。节点的安装边界需要匹配标准幕墙单元的模数，

　　该转角节点适配的单元板块宽度为100mm与50mm的铝型材组合规格，玻璃面板采用9mm厚钢化玻璃，整体节点的外轮廓尺寸控制在常规单元幕墙的构造厚度范围内，不会额外增加外立面的构造厚度，保证建筑外立面的线条简洁统一。现场装配流程中，需要先将钢转接板与主体结构预埋件初步固定，调整好位置精度后再吊装组装完成的幕墙转角单元，将铝立柱底部的连接孔位对准转接板上的螺栓孔，穿入M12螺栓初步锁紧，调整单元的垂直度与水平度后再完全紧固螺栓，之后依次安装内侧密封衬垫、玻璃面板，填充硅酮密封胶，最后扣合外侧铝盖板并用M6螺钉固定，完成整个节点的装配。这类节点的结构设计直接决定了幕墙转角位置的使用寿命与使用体验，合理的构造设计能够将密封寿命提升至20年以上，减少后期运维过程中漏水、异响等问题的出现概率，同时也能降低现场施工的难度，减少现场打胶、切割等湿作业工作量，符合装配式建筑的施工发展方向。在风荷载标准值较高的沿海地区，这类节点还需要额外验算螺栓的抗剪强度与型材的抗弯挠度，保证在极端大风天气下节点不会出现连接失效、板块脱落的安全隐患，所有紧固件均采用奥氏体不锈钢材质，避免长期户外使用出现锈蚀，影响连接强度与外观效果。
