神枪手主题立体徽章浮雕结构设计

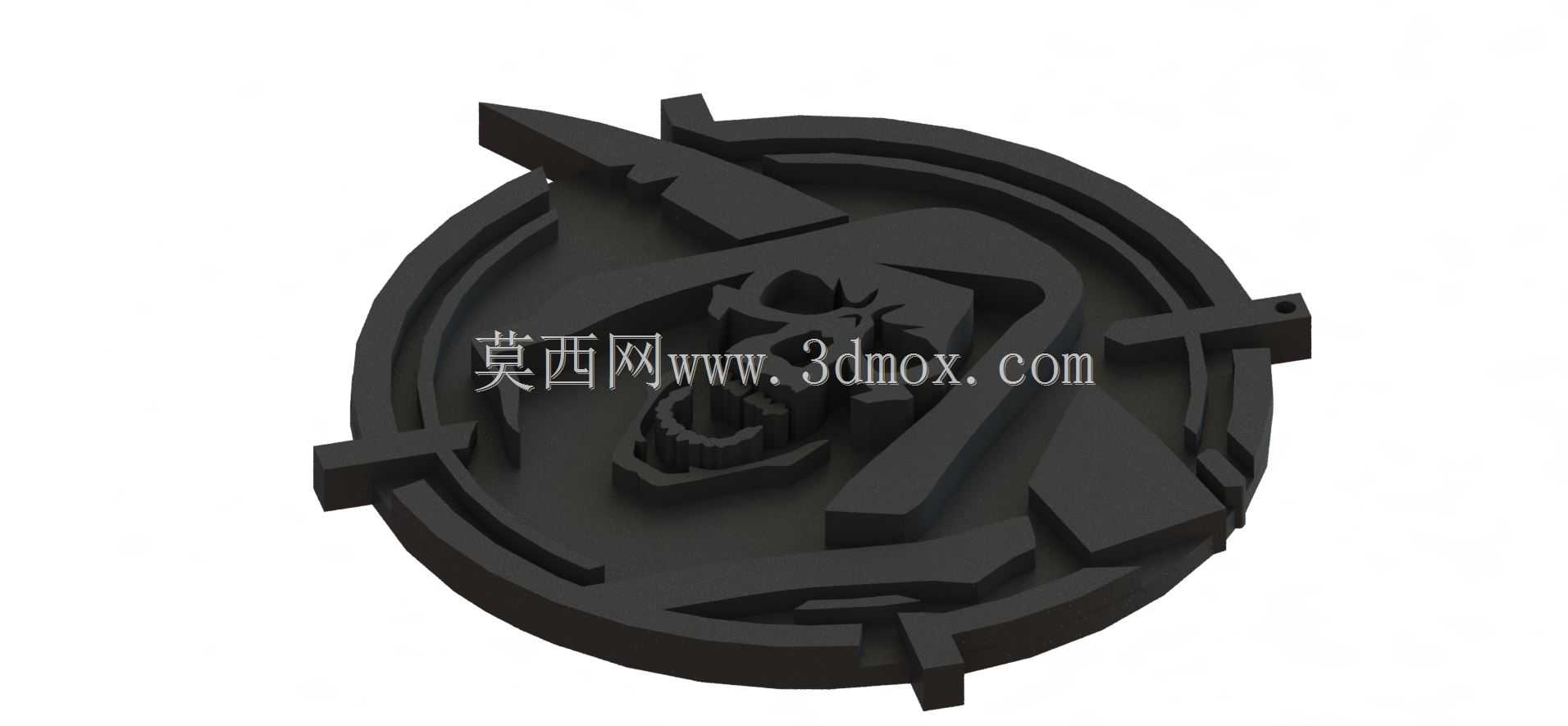

　　这款立体浮雕造型的标识件，最初的设计需求来自线下战术主题场馆的周边定制场景，同时也适配军迷主题桌面摆件、户外装备装饰贴、主题活动纪念章等多个使用场景，在结构设计阶段需要同时兼顾3D打印快速成型、CNC精雕加工两种主流加工工艺的成型可行性，避免出现加工死角或者壁厚不足导致的成型缺陷。从功能特性来看，该构件属于兼具装饰性与标识性的立体结构件，主体采用圆形外轮廓作为基础边界，外沿均匀分布四个带安装孔的凸耳结构，安装孔的孔径按照常规M2自攻螺丝的安装尺寸设计，既可以通过螺丝直接固定在硬质装备表面、展示墙面或者木质底座上，也可以在背面粘贴背胶作为磁吸装饰或者胸章使用，安装适配性覆盖了绝大多数日常装饰场景的固定需求。

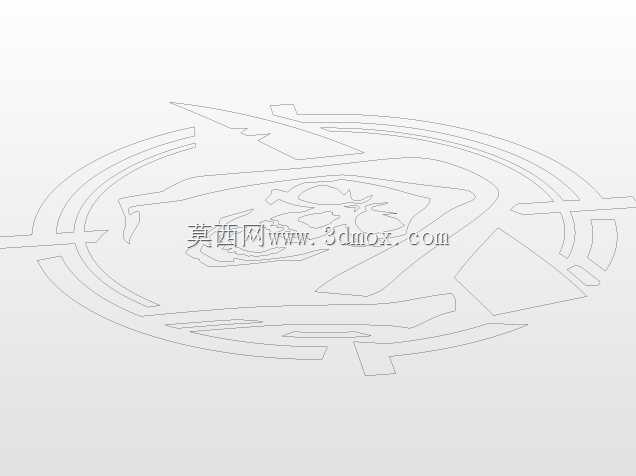

　　设计思路上没有采用传统平面徽章的浅浮雕方案，而是做了分层递进的立体结构：最外层是环形的外框结构，框体做了等宽的壁厚设计，保证打印或者铣削加工时不会出现薄壁变形；中间层的主题图案采用高低错落的浮雕落差，最高凸起面与最低凹陷面的落差控制在5mm，既保证了图案的视觉立体感，又不会因为落差过大导致加工时刀具行程过长、或者FDM3D打印时出现支撑过多难以清理的问题。图案细节部分做了专门的工艺适配，所有的棱角位置都做了R0.3的圆角过渡，避免尖锐边角在加工后出现毛刺、或者日常使用时划伤接触表面，图案内部的镂空位置最小宽度控制在2mm以上，不管是采用PLA、树脂材料的3D打印，还是采用铝合金、亚克力、电木的CNC铣削，

　　都能顺利成型不需要额外的特殊刀具。尺寸边界方面，整体圆形外轮廓的直径控制在80mm，外沿凸耳突出外框的长度为6mm，整体安装后的最大外圆尺寸为92mm，整体厚度为10mm，这个尺寸既不会因为过大导致作为胸章佩戴时过重，也不会因为过小导致图案细节模糊无法识别，放在桌面作为摆件时也有足够的视觉存在感。结构强度设计上，所有的连接位置都做了加厚处理，外框与内部图案的连接筋宽度不小于3mm，安装凸耳与外框的衔接位置做了三角加强筋结构，即使是采用PLA这类脆性材料打印，日常拿取、安装时也不会出现凸耳断裂的问题。在实际打样测试阶段，分别测试了光固化3D打印、FDM3D打印、亚克力CNC加工三种工艺，光固化打印时层厚设置0.

　　05mm可以完整还原所有图案细节，不需要额外添加内部支撑，仅在外沿下方添加少量易拆除的平台支撑即可；FDM打印时层厚设置0.2mm，填充率20%就可以达到足够的结构强度，打印时长控制在2小时以内，适合小批量快速制作；CNC加工时采用3mm平底刀开粗、1mm球刀精加工，单次加工时长控制在40分钟以内，加工后表面经过简单抛光就可以达到很好的展示效果。另外在设计时也预留了后期表面处理的余量，所有外表面都预留了0.1mm的打磨、喷漆余量，后期做喷漆、电镀、阳极氧化等表面处理时，不会因为处理层的厚度导致图案细节糊掉，安装孔的位置也预留了涂层厚度余量，表面处理后依然可以顺利拧入对应规格的螺丝。考虑到部分场景下需要作为磁吸冰箱贴使用，背面设计了直径10mm、深度2mm的圆形沉槽，可以直接嵌入对应尺寸的钕磁铁，不需要额外胶水固定，嵌入后磁铁表面与构件背面齐平，粘贴在金属表面时不会出现凸起晃动的问题。
