Mp15下一级金属结构组件三维设计

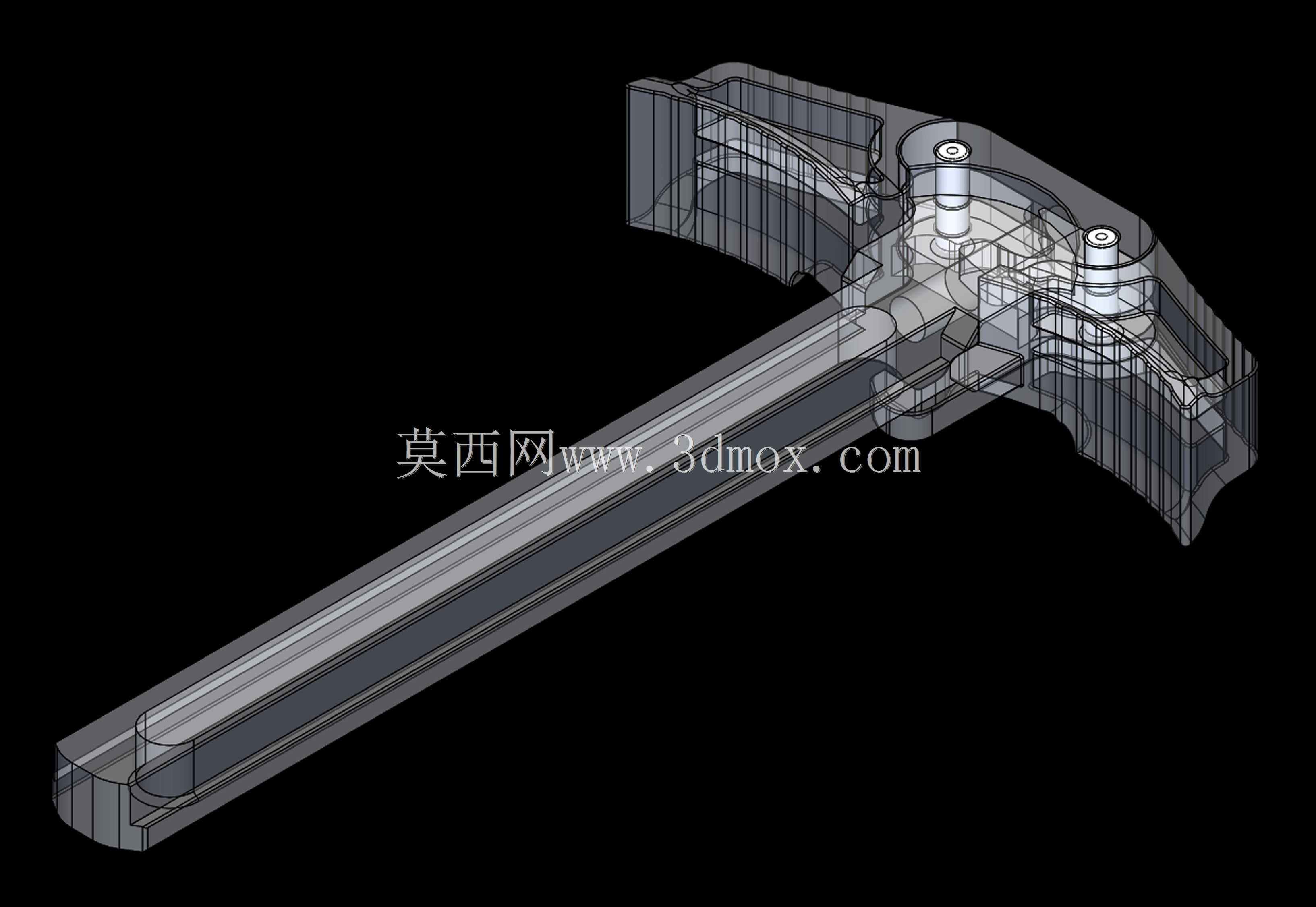

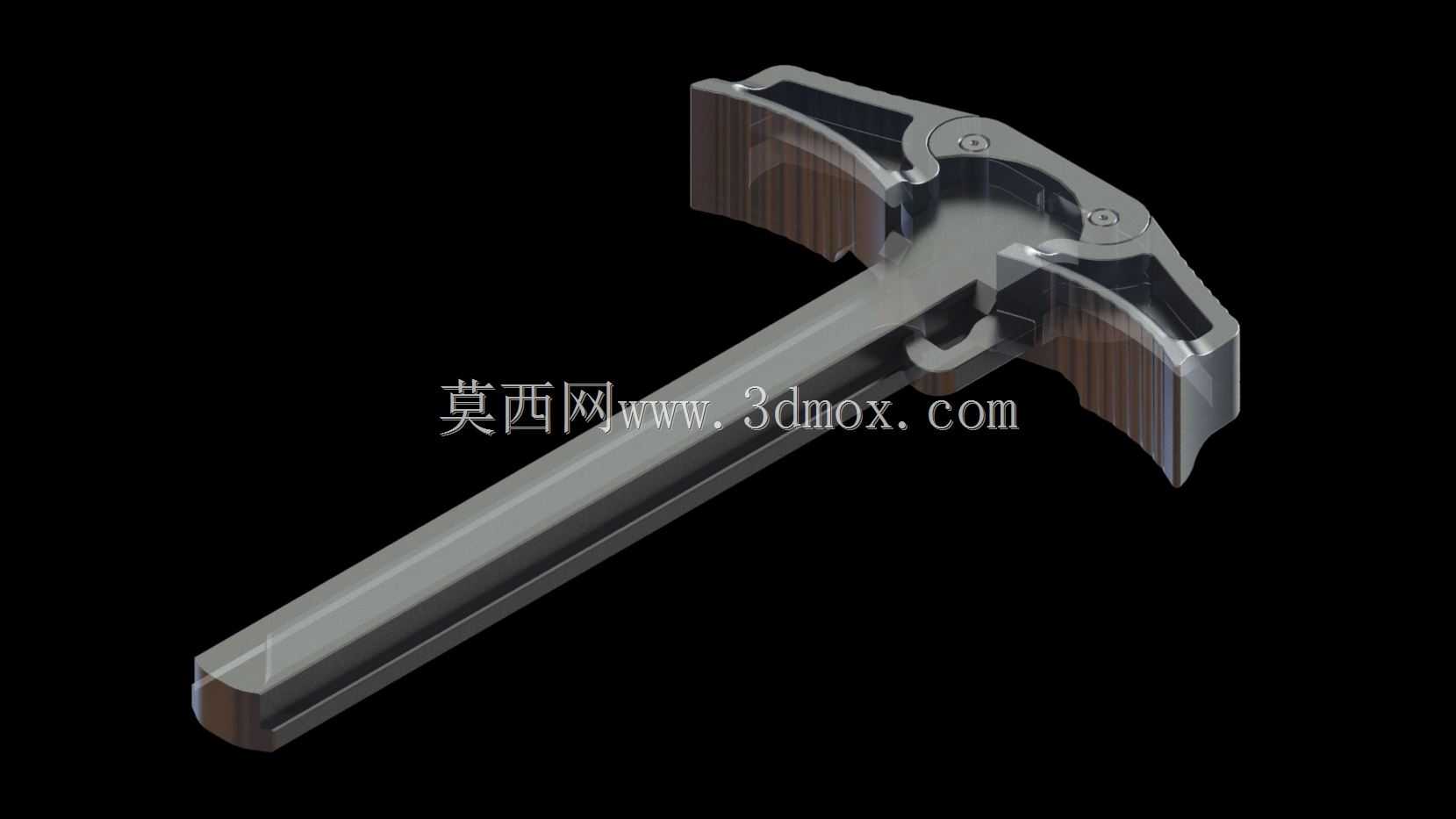

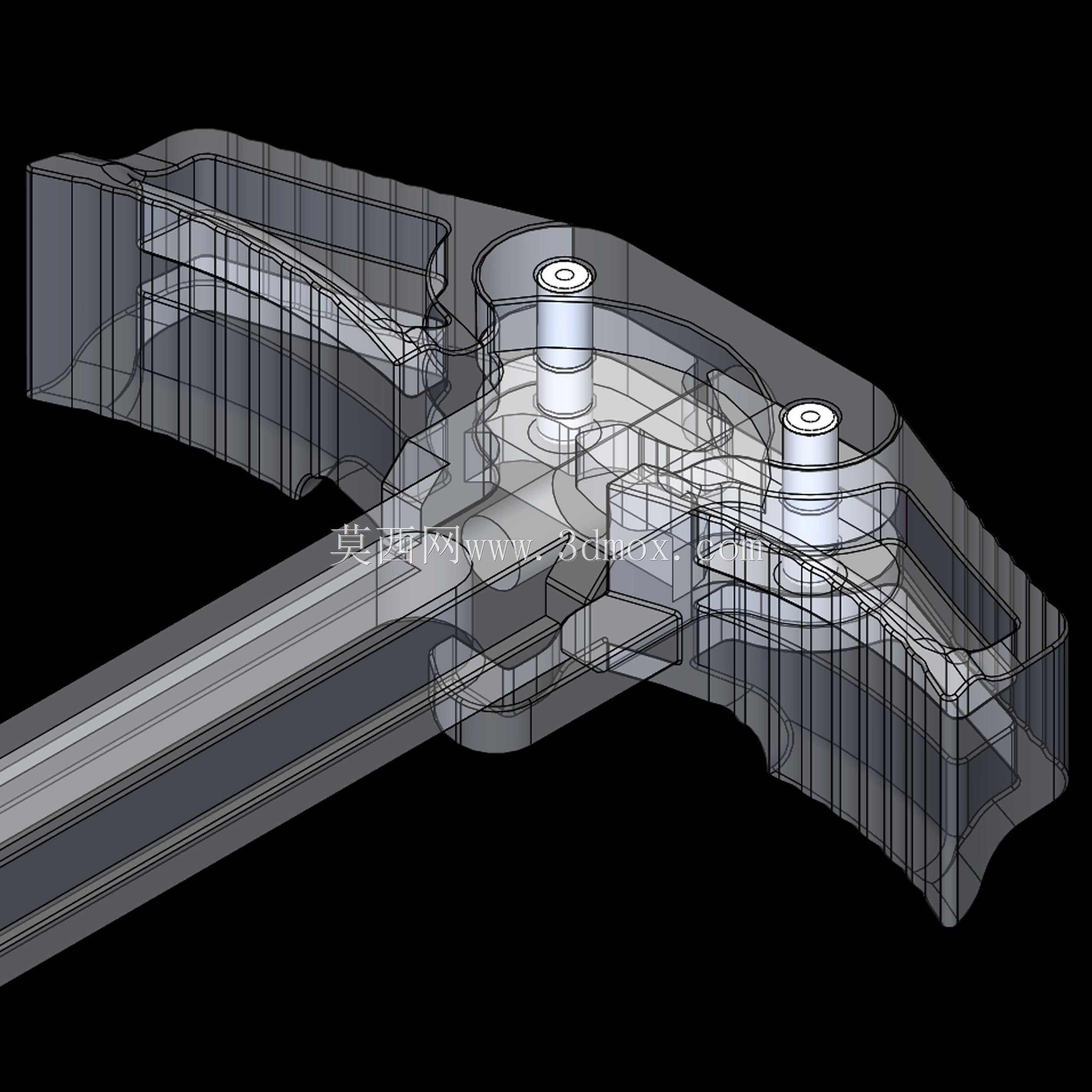

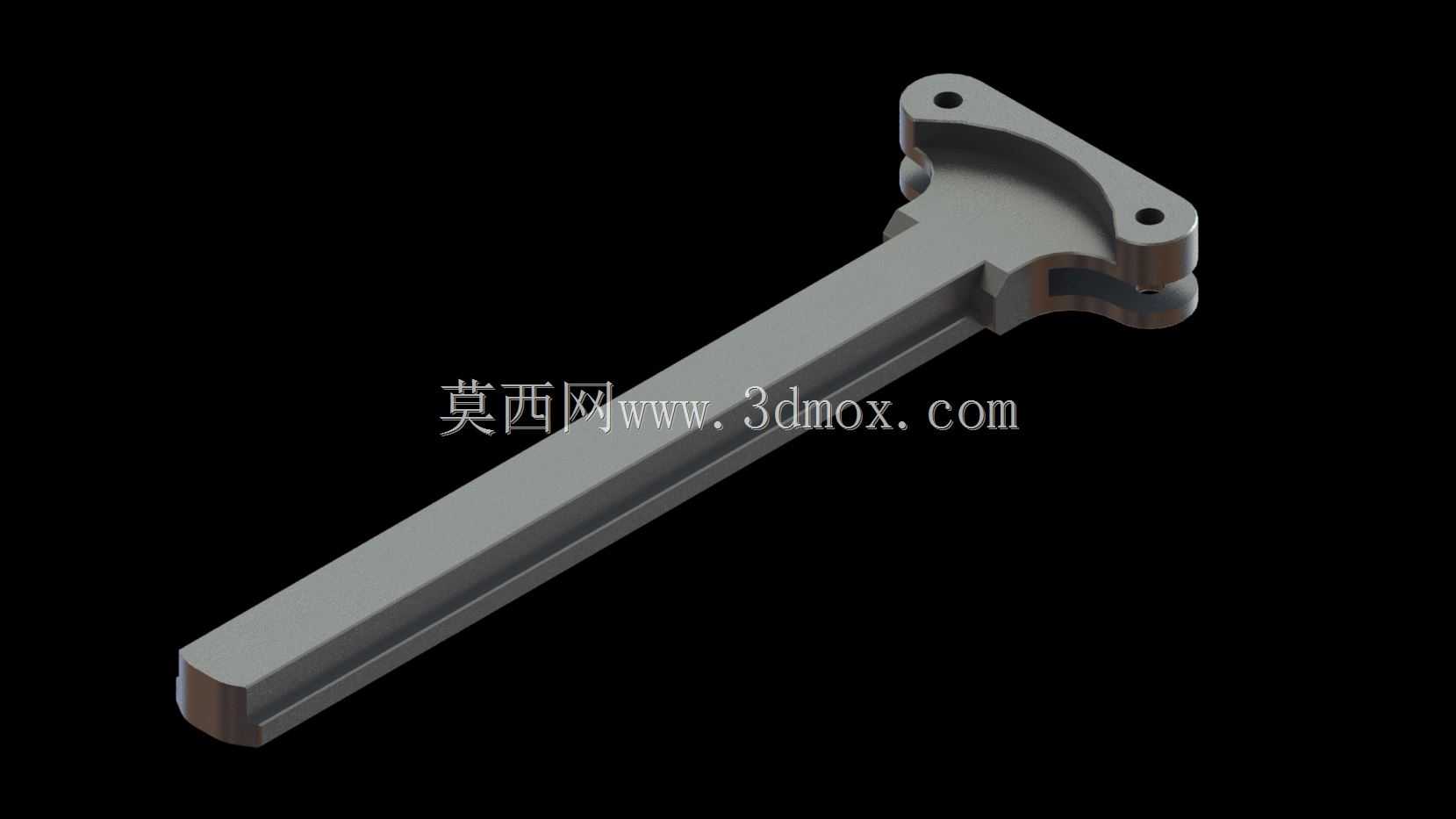

　　这套结构组件的设计核心围绕往复式操作场景的受力需求展开，主体长杆采用等截面长条构型，沿长度方向做了等壁厚的槽型铣削结构，既能够在长行程滑动过程中提供足够的导向支撑，又可以通过槽体结构容纳配套的复位弹性件，避免外置结构带来的干涉风险。长杆的安装端采用双孔耳座构型，两个安装孔位的同轴度公差控制在0.02mm以内，耳座与杆身的过渡位置做了R3的圆角强化处理，能够承受操作过程中反复施加的侧向扳动力，避免应力集中导致的根部断裂问题。

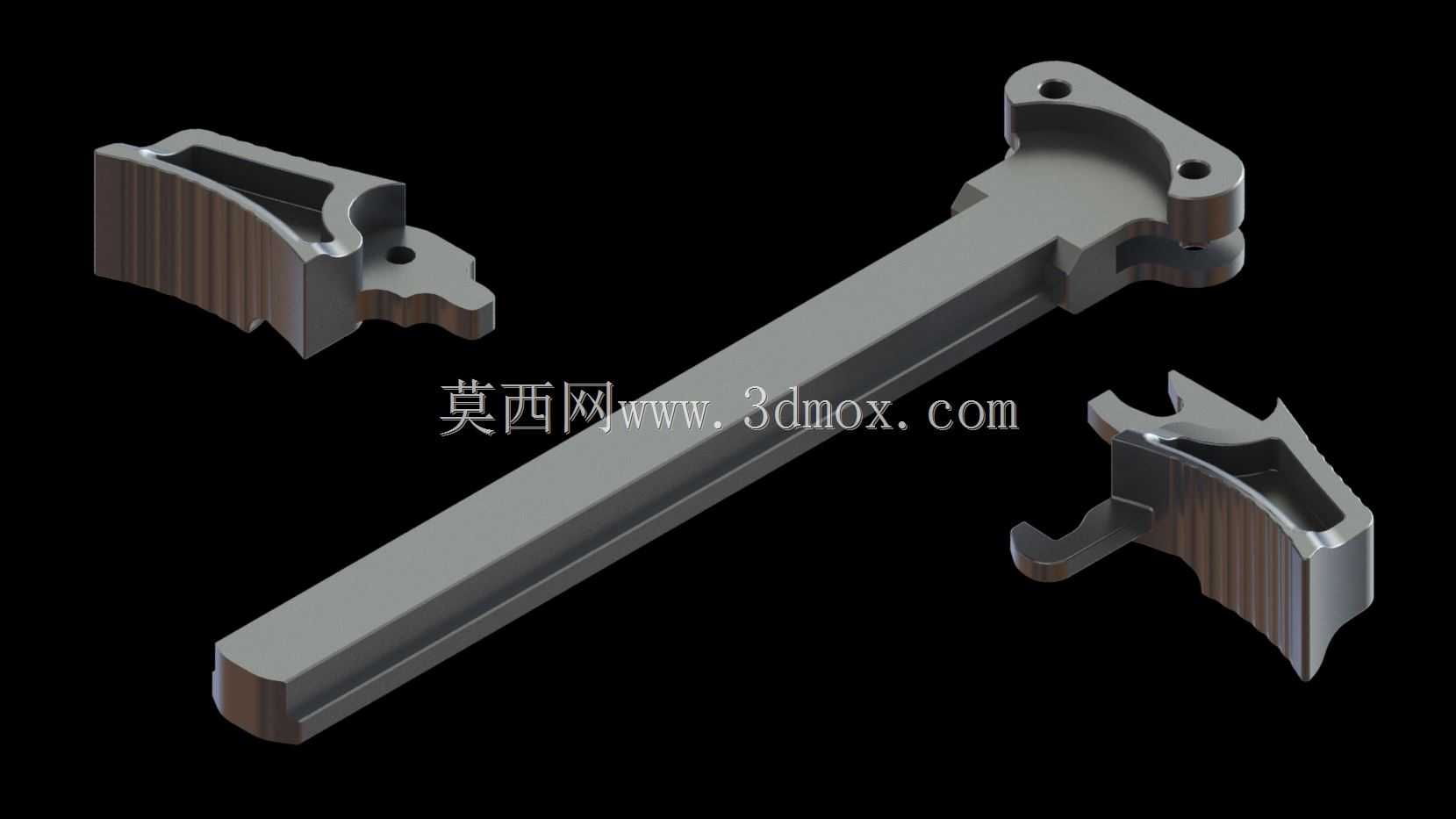

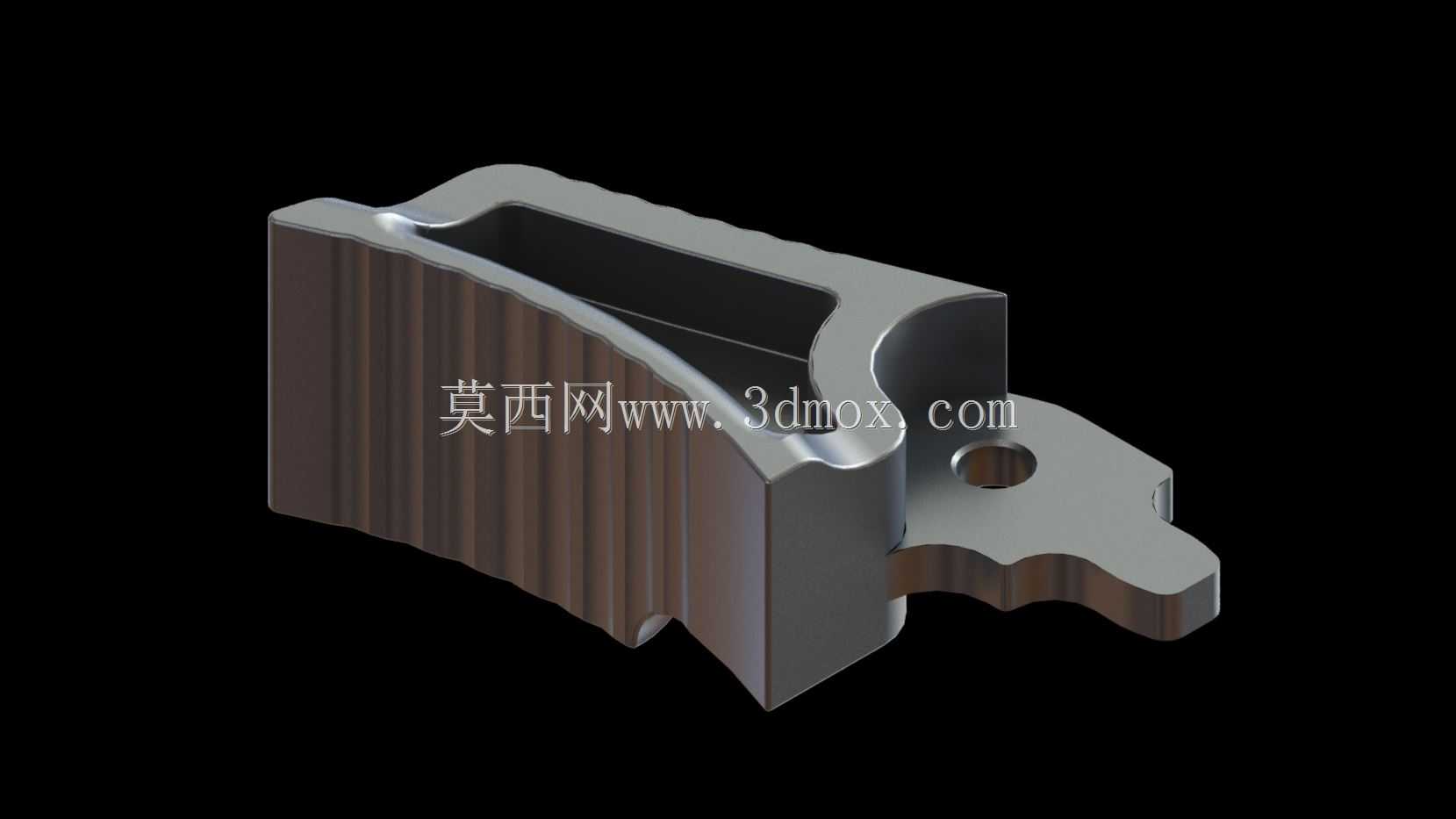

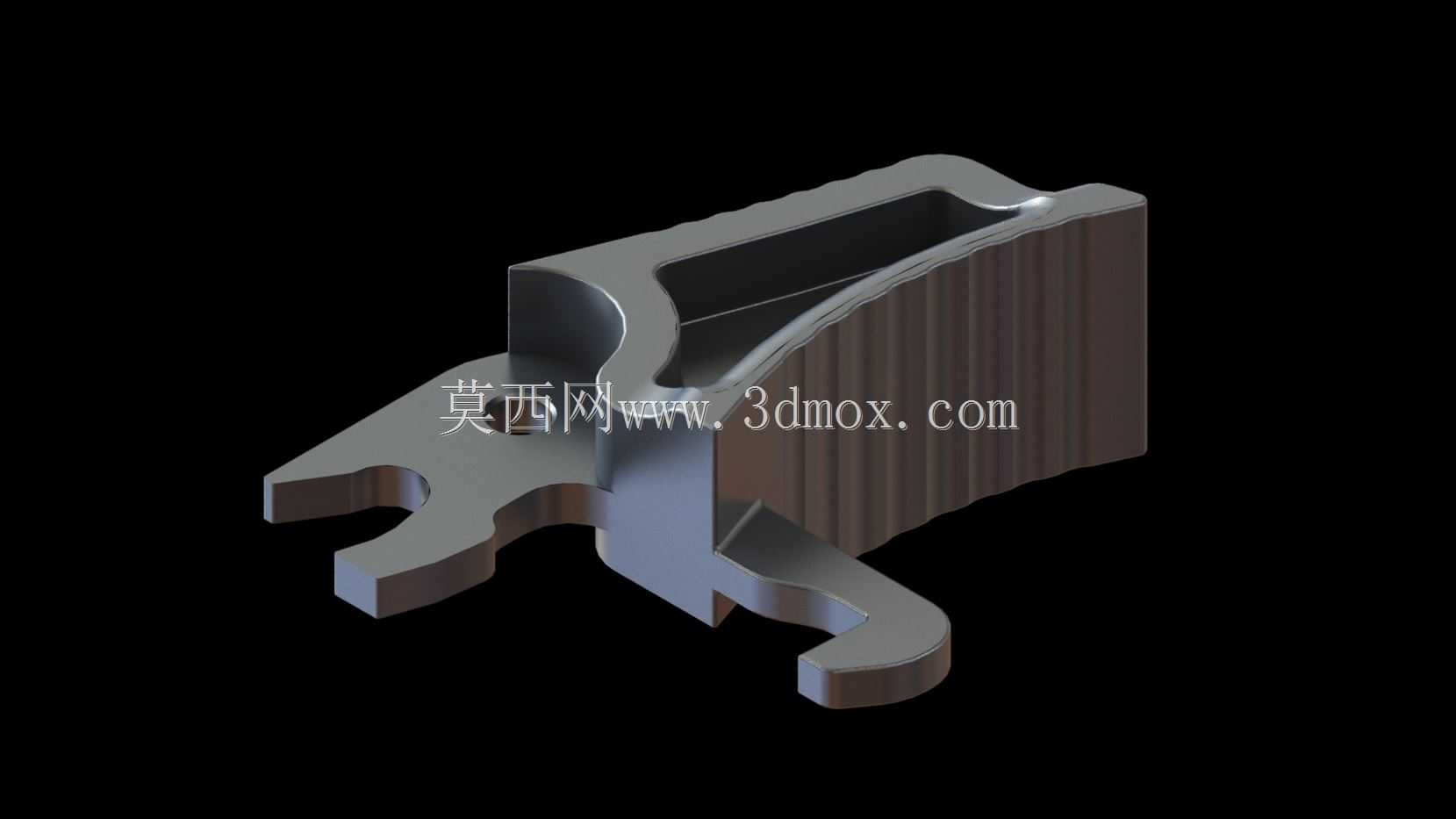

　　从实际应用场景来看，这类组件多用于需要手动往复扳动实现档位切换、锁止释放的机械结构中，操作时手指直接接触两侧的防滑按压块，按压块表面做了等间距的竖向防滑齿结构，齿深0.8mm，齿距1.2mm，能够在戴劳保手套操作时依然提供足够的摩擦力，避免操作打滑。两侧的按压块采用对称式构型设计，分别对应不同的操作触发逻辑，其中一块按压块带有向内延伸的钩状锁止结构，在按压到位时能够勾住主体杆身的限位台阶，实现位置锁止，另一块按压块则带有斜面导向结构，按压时能够推动内部的锁止销移位，实现解锁动作。

　　设计过程中对各零件的配合间隙做了针对性优化，长杆与安装基座的滑动配合采用H7/g6的间隙配合，既保证滑动过程无卡滞，又不会出现过大的旷量，避免长期使用后磨损导致的操作虚位。按压块与安装槽的配合间隙控制在0.1mm以内，按压行程设定为4.5mm，刚好满足内部锁止结构的触发行程需求，同时避免行程过大导致的弹簧过度压缩失效。所有外露的棱边都做了C0.5的倒角处理，既去除了机加工产生的毛刺，又能够避免操作时划伤手指，符合手动操作零件的安全设计要求。

　　从安装边界来看，长杆的总长度为112mm，安装端耳座的最大宽度为22mm，两个安装孔的中心距为16mm，适配厚度为3mm的安装基座，安装时从基座正面穿入固定螺钉即可完成固定，不需要在基座背面预留额外的操作空间，能够适配紧凑的设备内部安装环境。两侧按压块的安装位分别位于长杆的上下两侧，单个按压块的外形尺寸为28mm×18mm×12mm，安装后突出安装基座表面的高度为8mm，符合人体工程学的按压高度要求，操作时手指不需要过度弯曲即可施加足够的按压力。

　　材质选择上默认采用45号钢做表面发黑处理，兼顾结构强度与防锈能力，若用于有轻量化需求的场景，也可以替换为6061铝合金做硬质阳极氧化处理，整体重量能够降低60%左右，同时依然满足操作受力的强度要求。各零件的壁厚最小处为2.5mm，经过受力仿真验证，在施加150N的按压力时，最大变形量为0.03mm，完全满足长期反复使用的结构强度要求，不会出现塑性变形问题。组件装配完成后，整体的活动行程范围内无结构干涉，各动作的触发逻辑清晰，锁止状态下能够承受200N的轴向拉力而不出现意外脱开，解锁时的按压力控制在25N-35N之间，操作手感适中，不会出现按压力过大导致的操作费力，也不会因为按压力过小导致的误触发。
