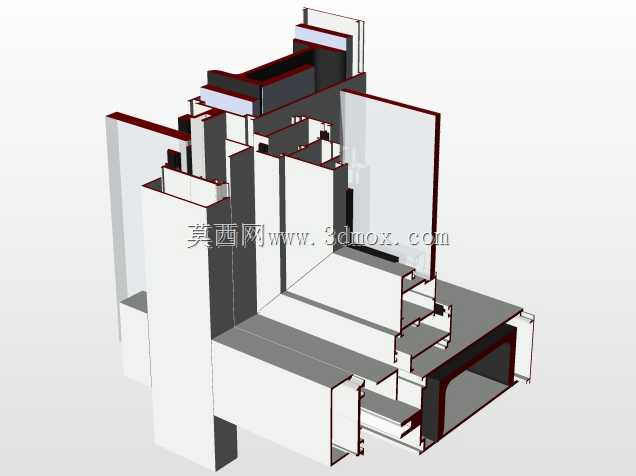

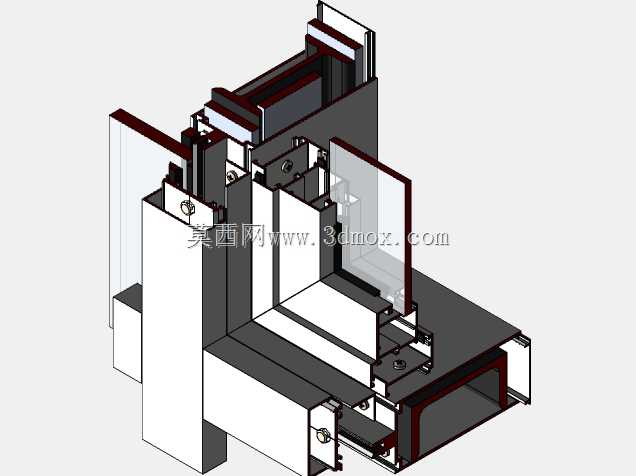

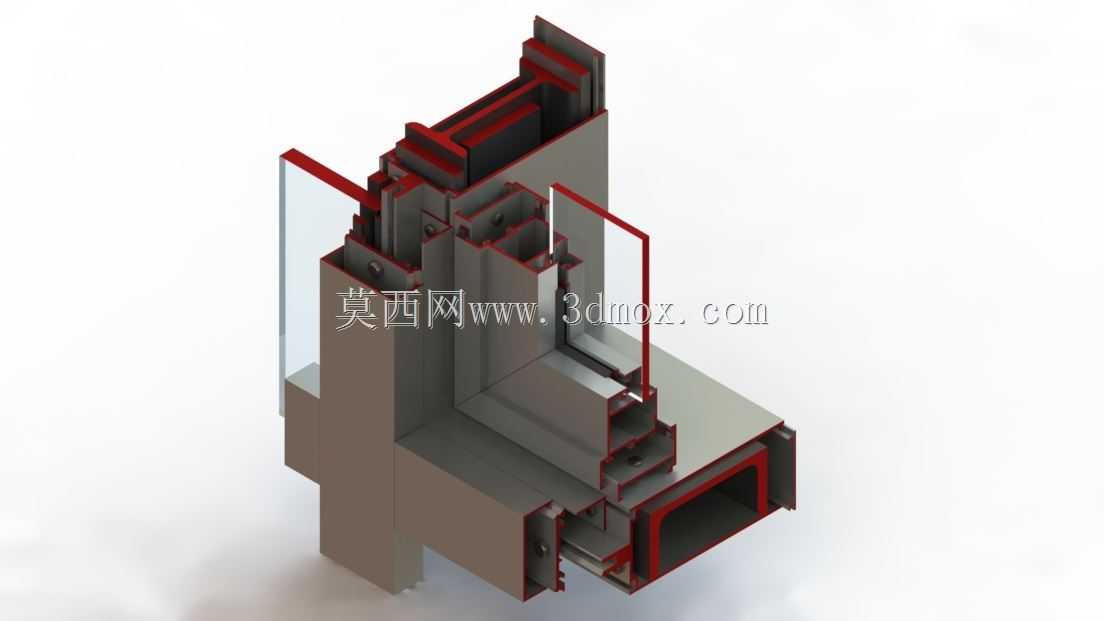

建筑幕墙转角节点型材组合结构

　　这套结构对应的是建筑外围护体系里的幕墙转角拼接节点，在高层公建、商业综合体的外立面施工场景中，这类节点的设计合理性直接决定了幕墙的水密性、气密性以及结构抗形变能力，很多现场施工出现的渗漏水、型材错位、温差形变挤裂密封胶的问题，本质上都是前期节点型材的配合尺寸、搭接关系没做严谨的适配。从结构组成来看，整个节点由多组不同截面的铝型材嵌套组合而成，外侧预留了玻璃面板的嵌装槽位，槽体边缘的凸起结构是用来卡装三元乙丙密封胶条的，胶条压缩量控制在30%到40%的区间，既可以保证玻璃安装后的压紧力，避免风压作用下玻璃出现窜动，又不会因为压缩量过大导致胶条长期处于疲劳状态提前失去密封性能。转角位置的型材采用了多腔室的截面设计，

　　这种设计一方面是提升型材自身的抗扭刚度，毕竟转角位置是两个方向幕墙荷载的交汇点，风荷载、结构沉降带来的应力都会集中在这个区域，多腔结构可以在不增加型材整体壁厚的前提下，把截面惯性矩提升40%以上，有效降低型材在长期荷载下的蠕变变形量；另一方面腔室结构可以形成等压腔，配合型材上预设的排水孔道，让渗入外侧密封层的雨水能够顺着腔室的导流路径排出到室外侧，不会顺着型材缝隙渗入室内侧，这也是幕墙等压雨幕原理的核心落地结构。在安装边界的设计上，这套节点的型材拼接采用了插接配合的方式，相邻型材的插接深度预留了15mm的调节余量，用来适配现场钢结构安装的累计误差，毕竟主体钢结构的安装允许偏差在毫米级，

　　多段龙骨拼接之后累计误差很容易超过型材的配合公差，如果没有预留调节余量，现场安装时很容易出现型材强行拼装导致的内应力，后期温度变化时内应力释放就会导致型材变形、密封胶开裂。型材内侧的卡槽结构是用来固定保温岩棉的安装卡扣的，不需要在型材上额外钻孔打钉，既避免了钻孔位置成为渗水通道，又能提升现场安装的效率，卡扣的间距控制在300mm，保证保温层贴合紧密，不会出现冷桥结露的问题。设计这类节点的时候，首先要核算的是不同方向风荷载的组合值，尤其是沿海台风地区的项目，转角位置的风荷载体型系数比平面幕墙位置高出近一倍，型材的壁厚、加强筋的位置都要根据荷载计算结果调整，不能直接套用标准节点。其次要考虑不同材料的线膨胀系数差异，

　　铝型材的线膨胀系数和玻璃、密封胶都有区别，所以在型材和玻璃接触的位置都预留了柔性垫片的安装空间，避免硬接触导致的玻璃炸裂。另外节点的所有外露型材边缘都做了R0.5的圆角处理，一方面是避免安装过程中尖锐边角划伤施工人员，另一方面也能减少应力集中，提升型材表面氧化层的附着力，长期使用过程中不容易出现涂层脱落的问题。在实际项目应用中，这类转角节点的加工精度要求很高，型材的切割角度偏差要控制在0.1度以内，不然拼接之后会出现明显的拼缝，既影响外观，也会导致密封胶的施工厚度不均匀，影响密封寿命。型材表面的处理一般根据项目需求选择阳极氧化或者氟碳喷涂，氟碳喷涂的涂层厚度要达到40微米以上，才能保证在户外紫外线照射下20年不褪色、不粉化。整个节点的装配顺序是先固定内侧的主龙骨型材，再依次插接中间的隔热腔型材、外侧的玻璃压座，等玻璃面板吊装就位之后，再安装外侧的扣盖和密封胶条，最后打耐候密封胶完成密封，整个装配过程不需要焊接，全部采用机械连接，安装速度快，后期维护更换也很方便，如果某一块玻璃出现破损，只需要拆掉对应位置的扣盖就可以更换玻璃，不需要破坏周边的型材结构。
