乘用车辆动力总成悬置发动机支座结构

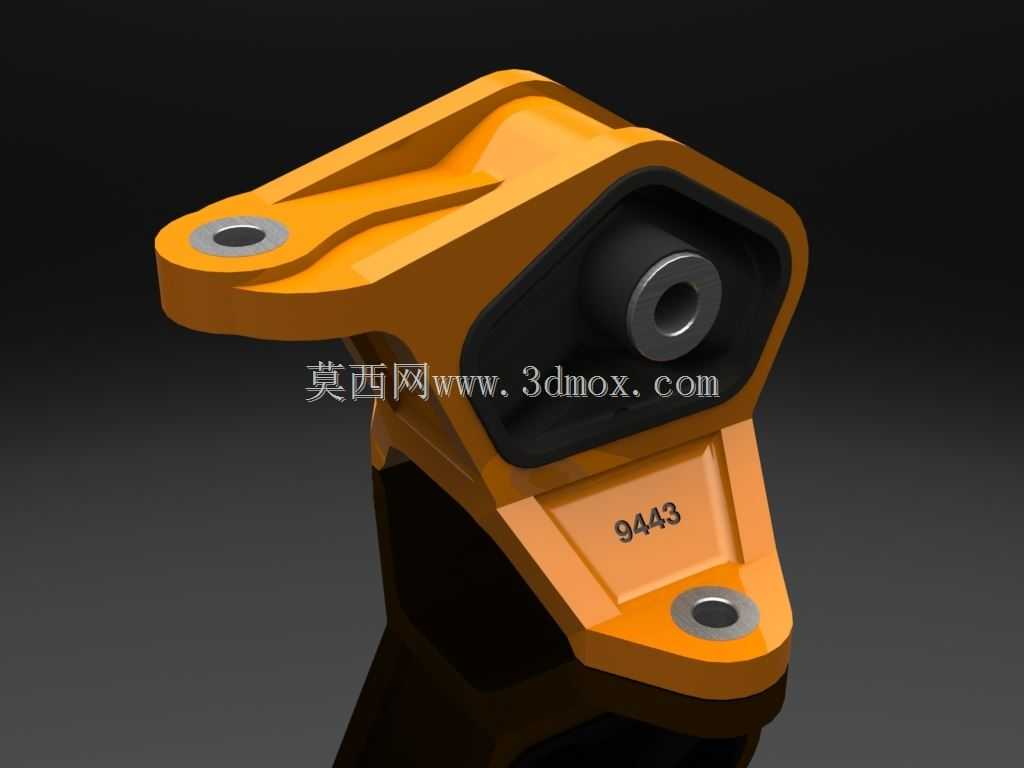

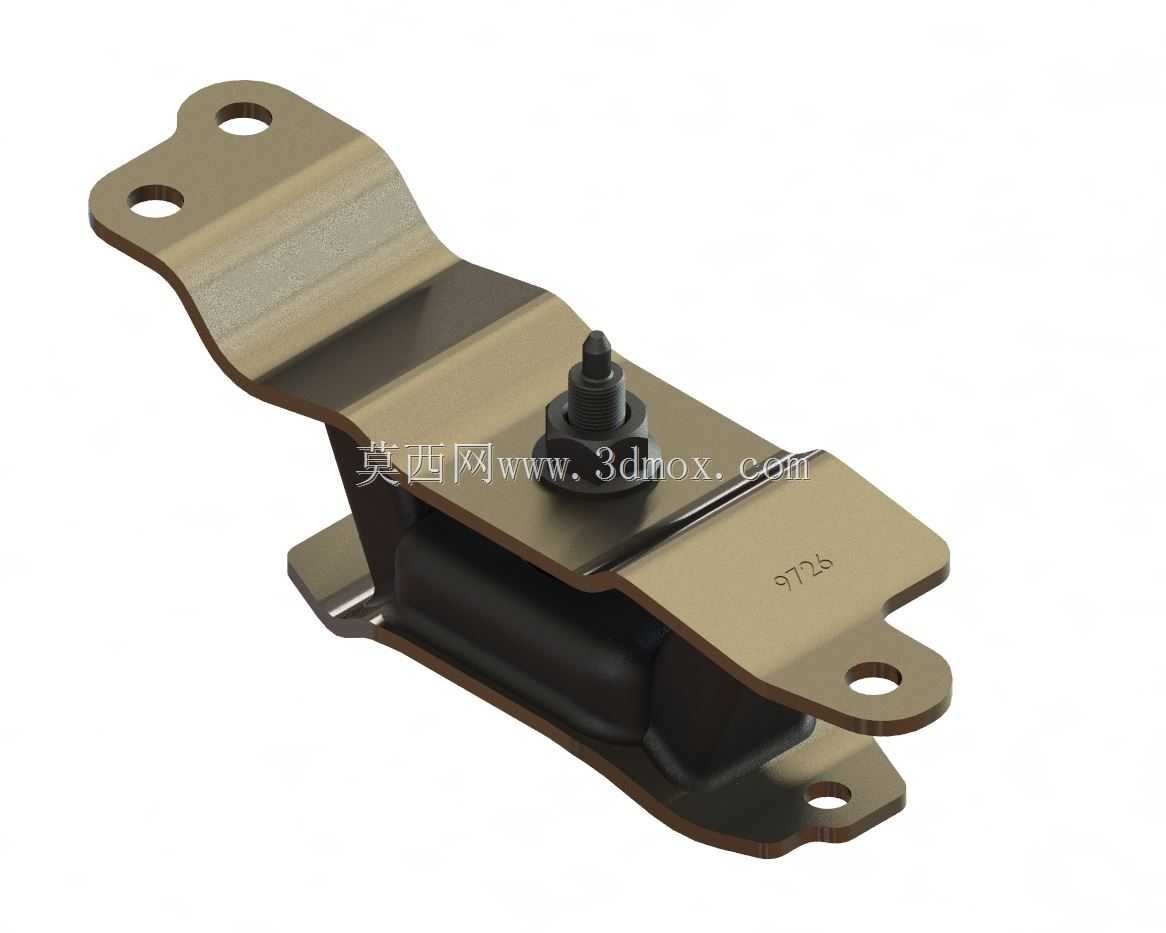

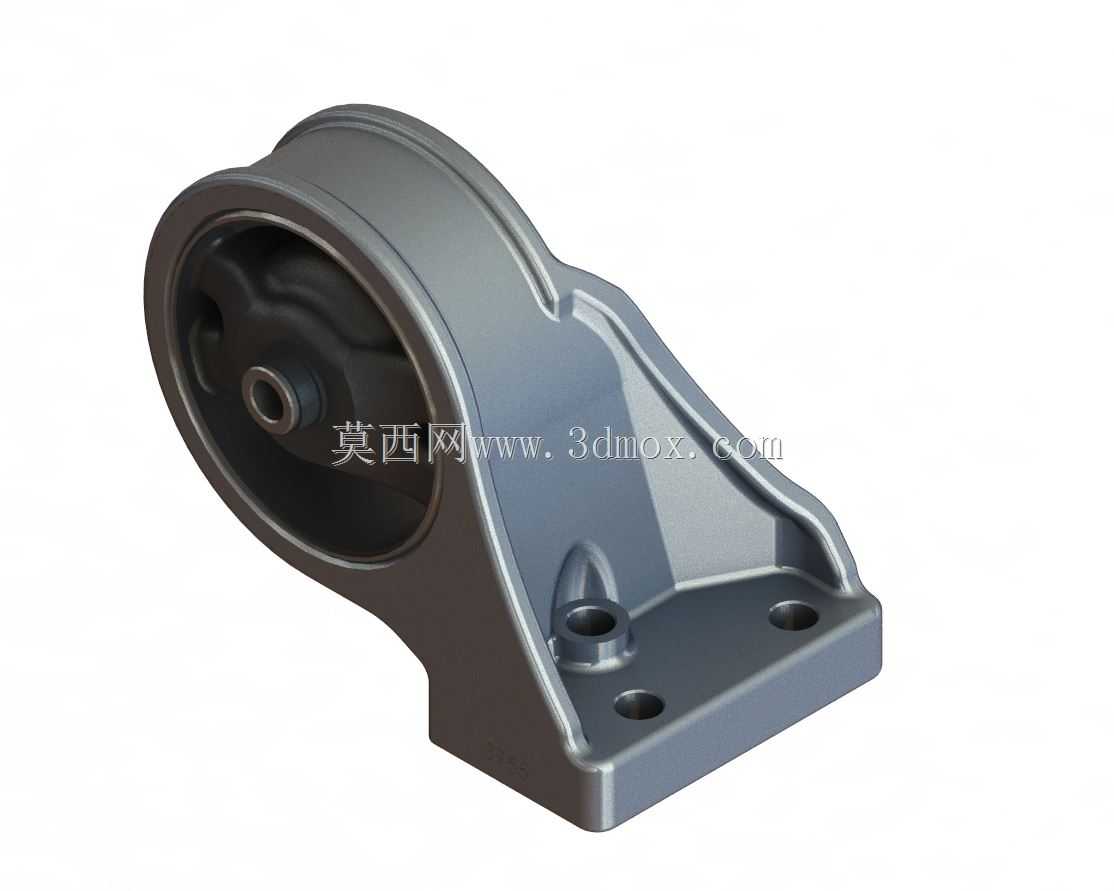

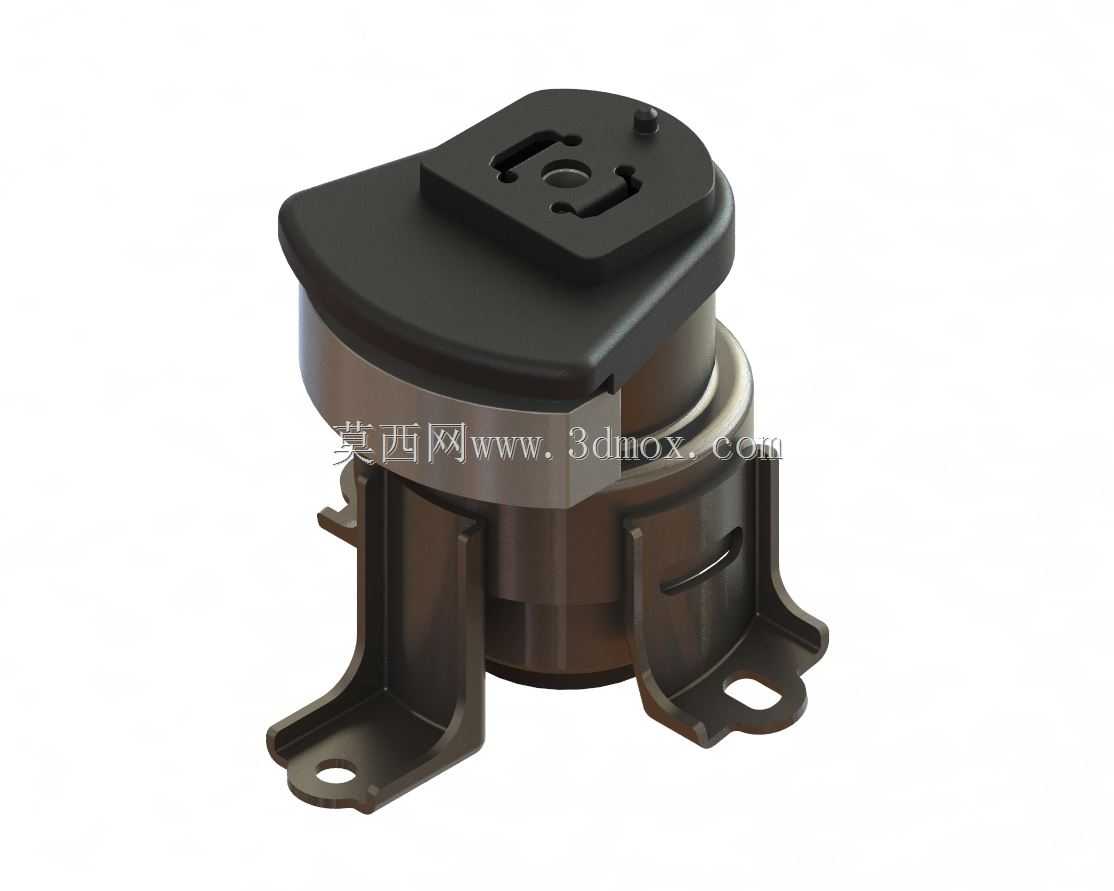

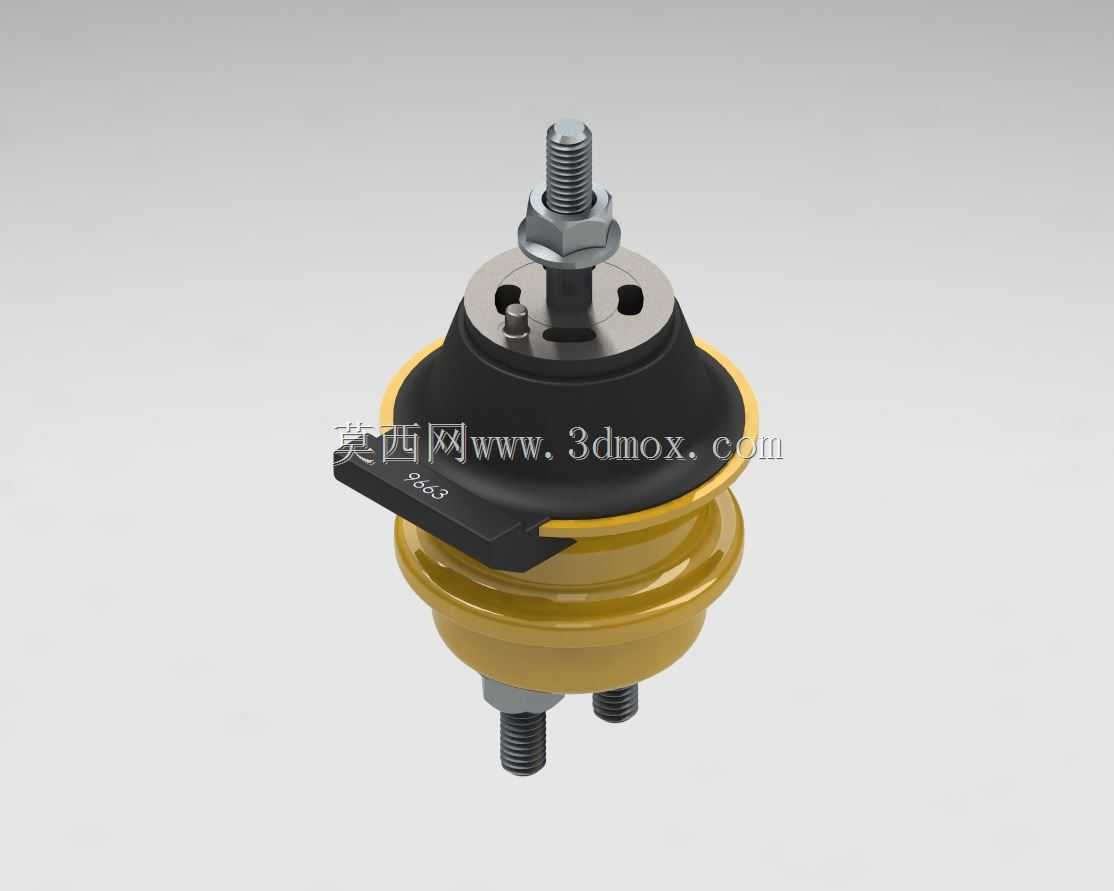

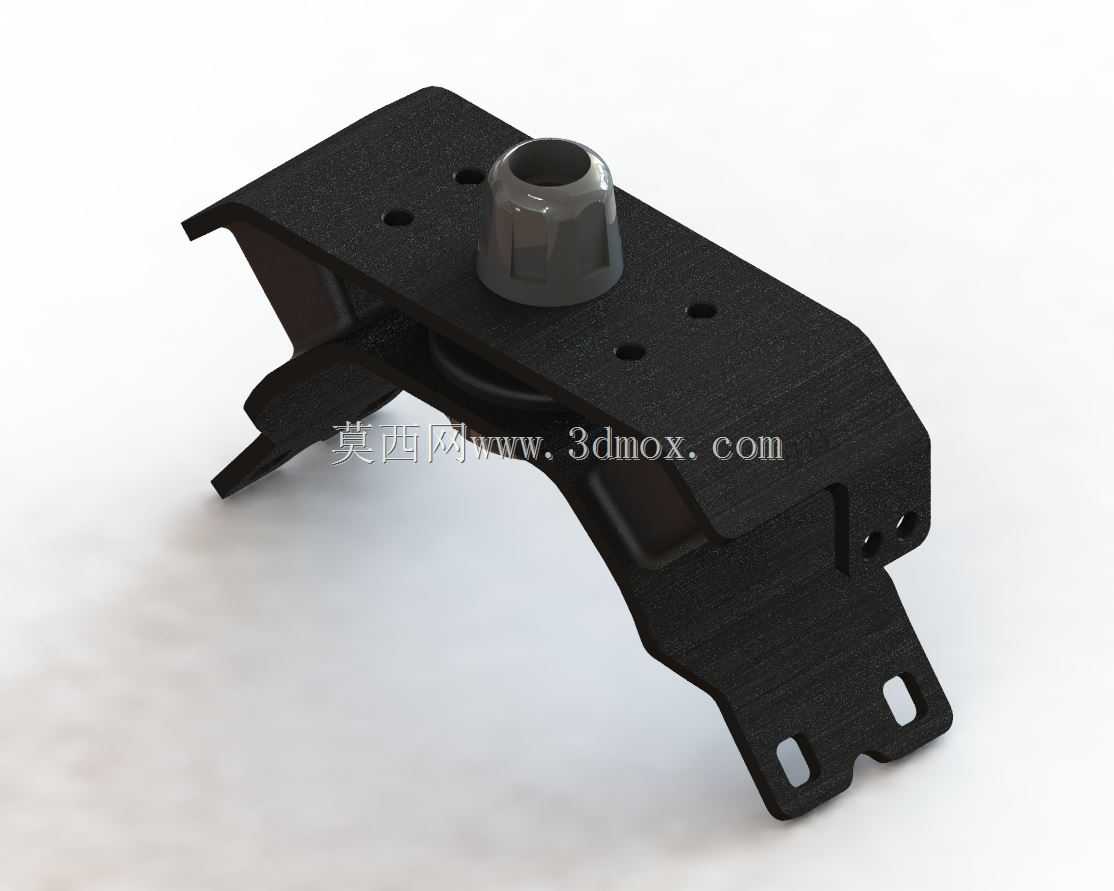

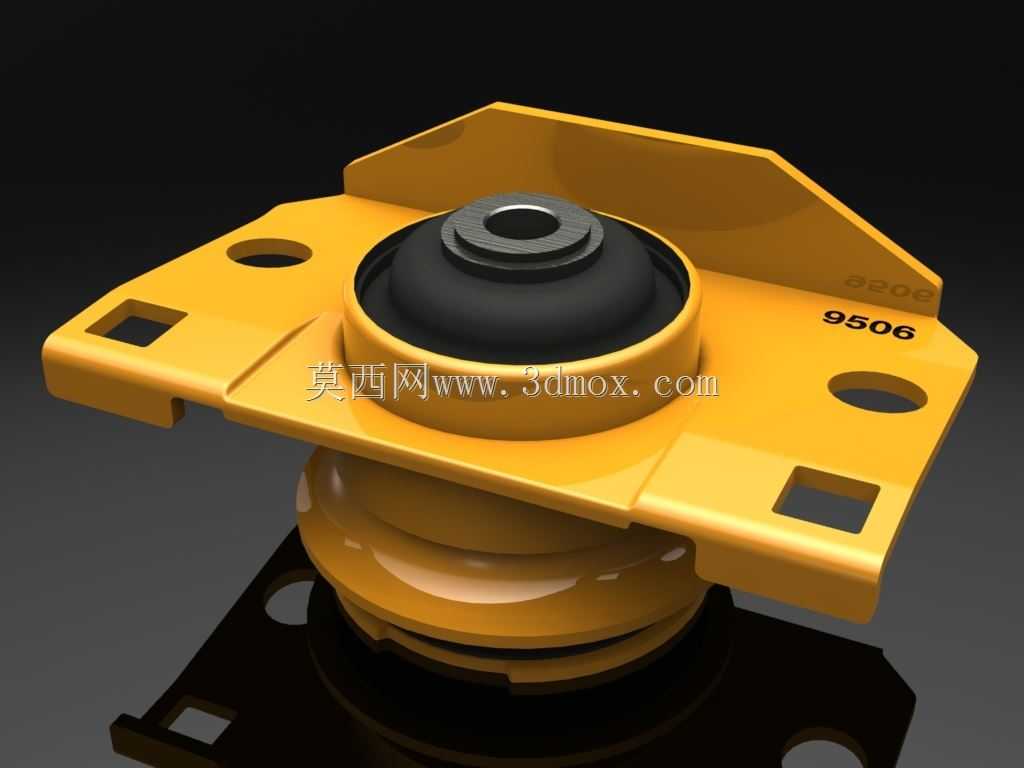

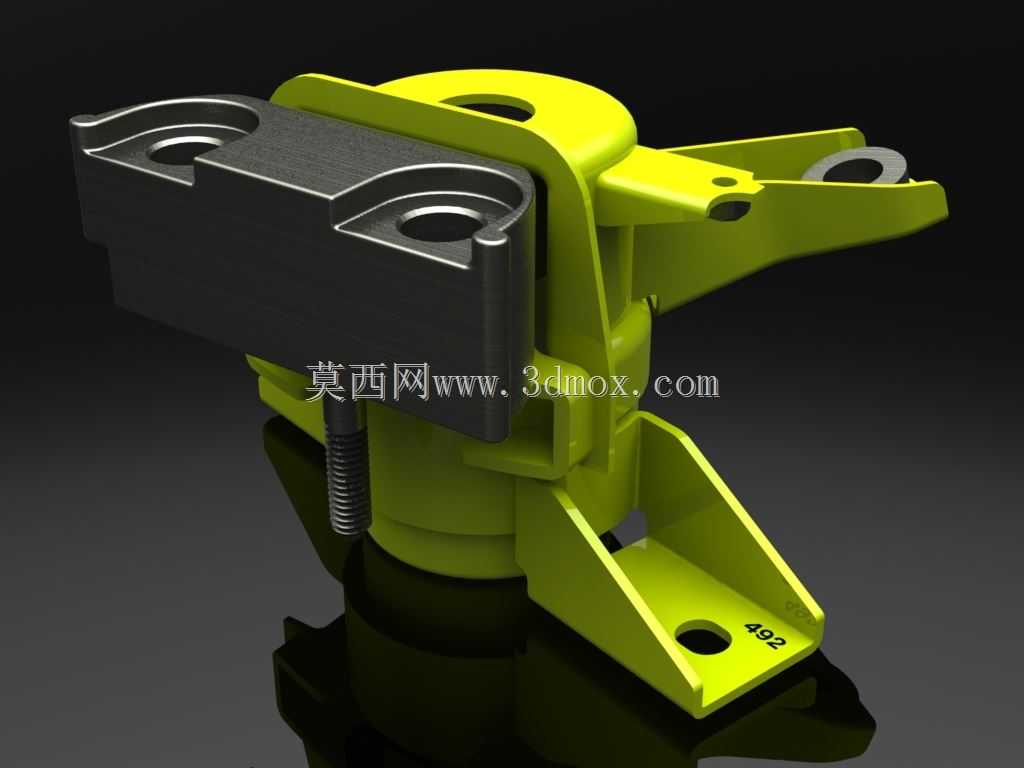

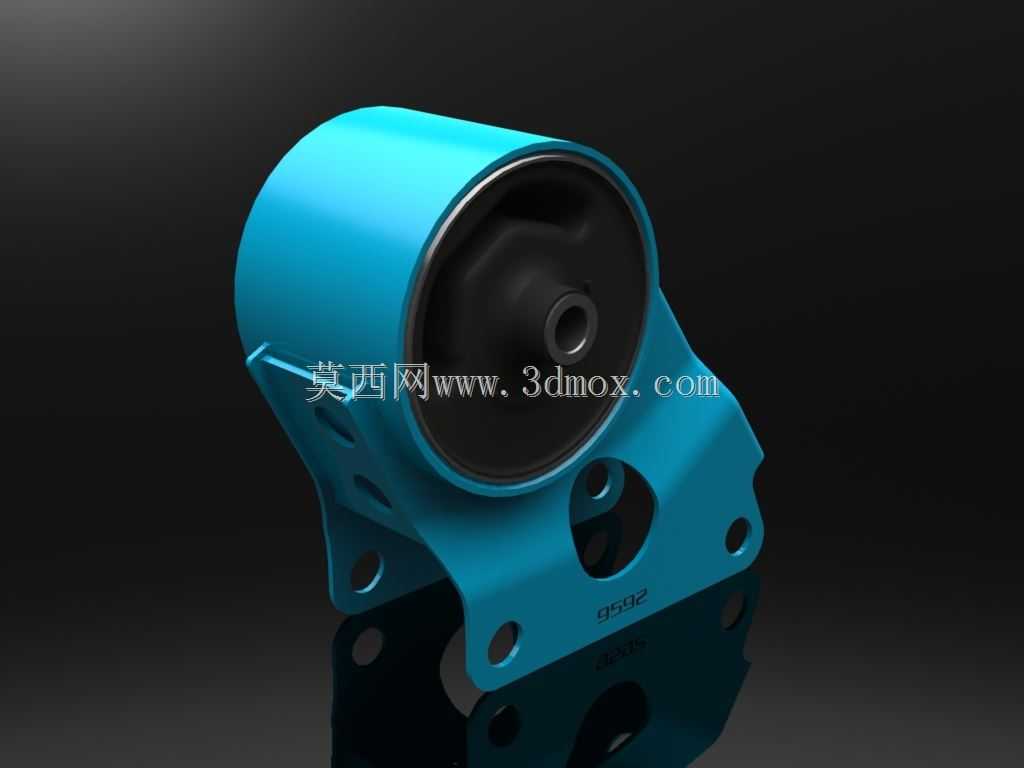

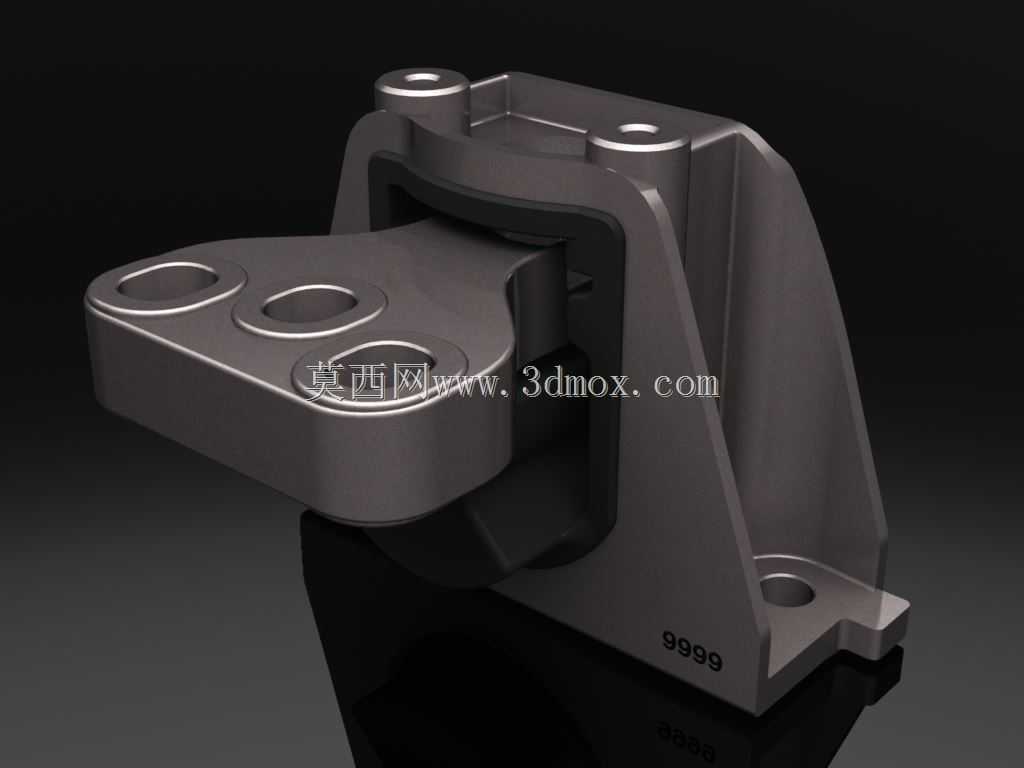

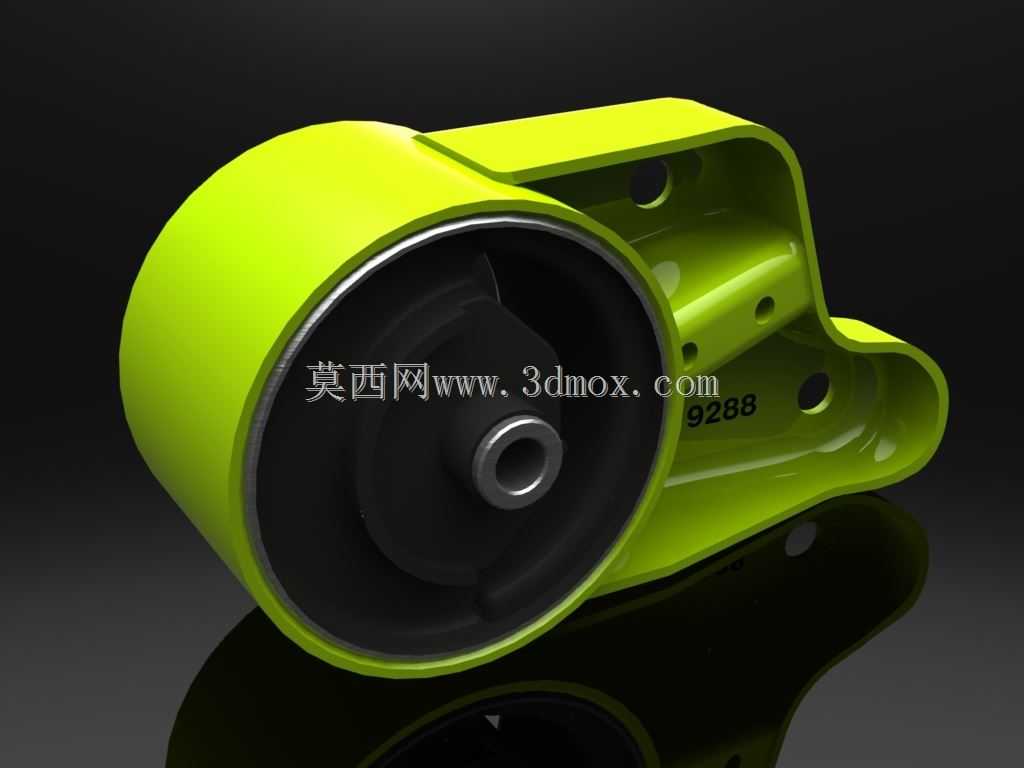

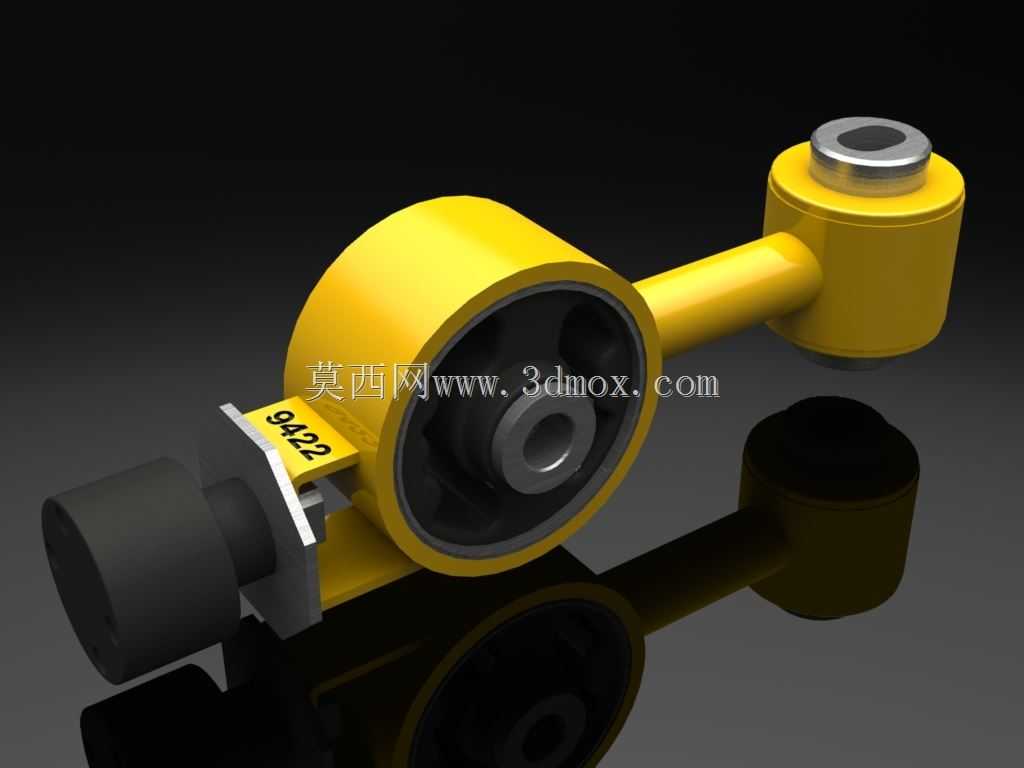

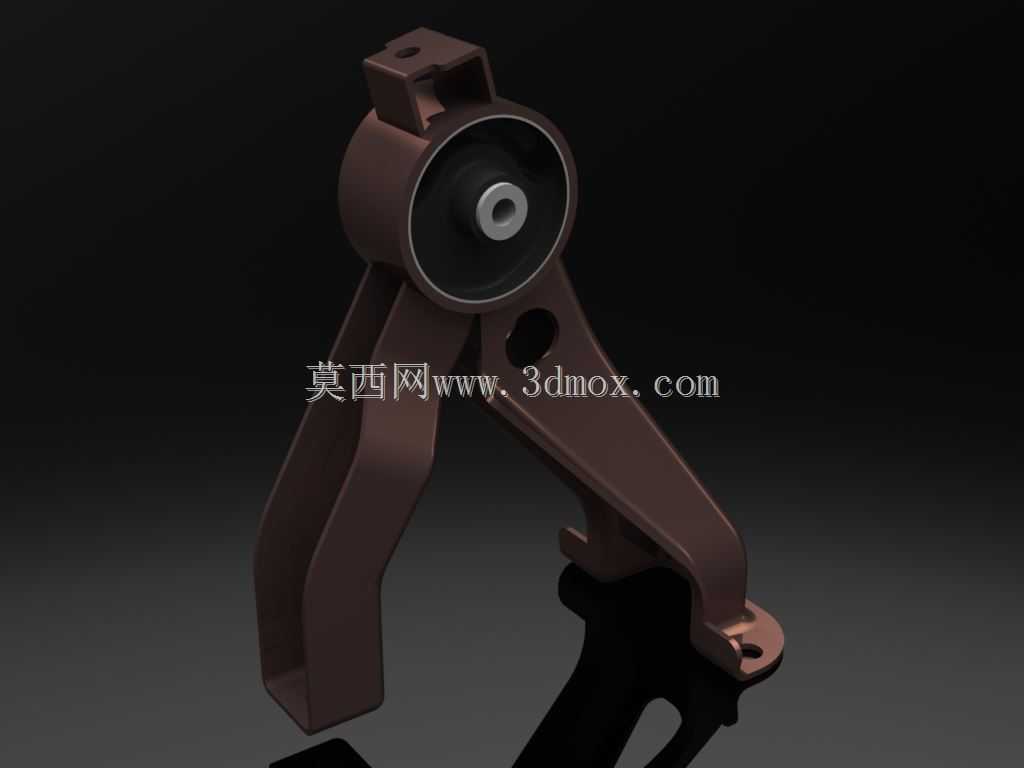

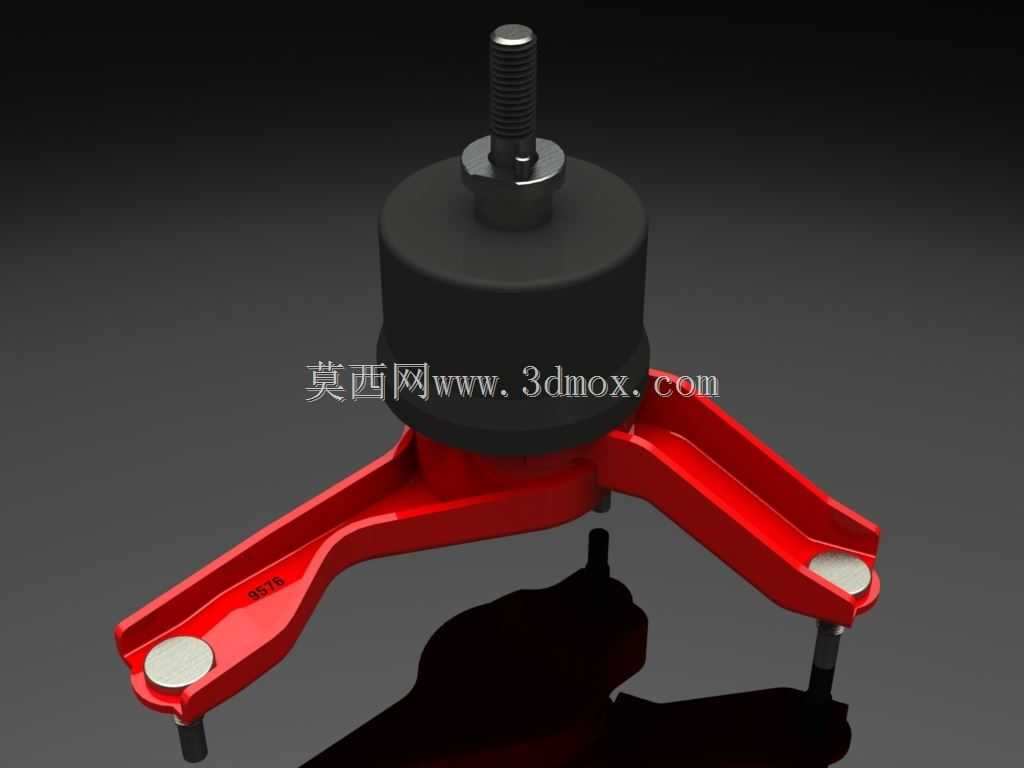

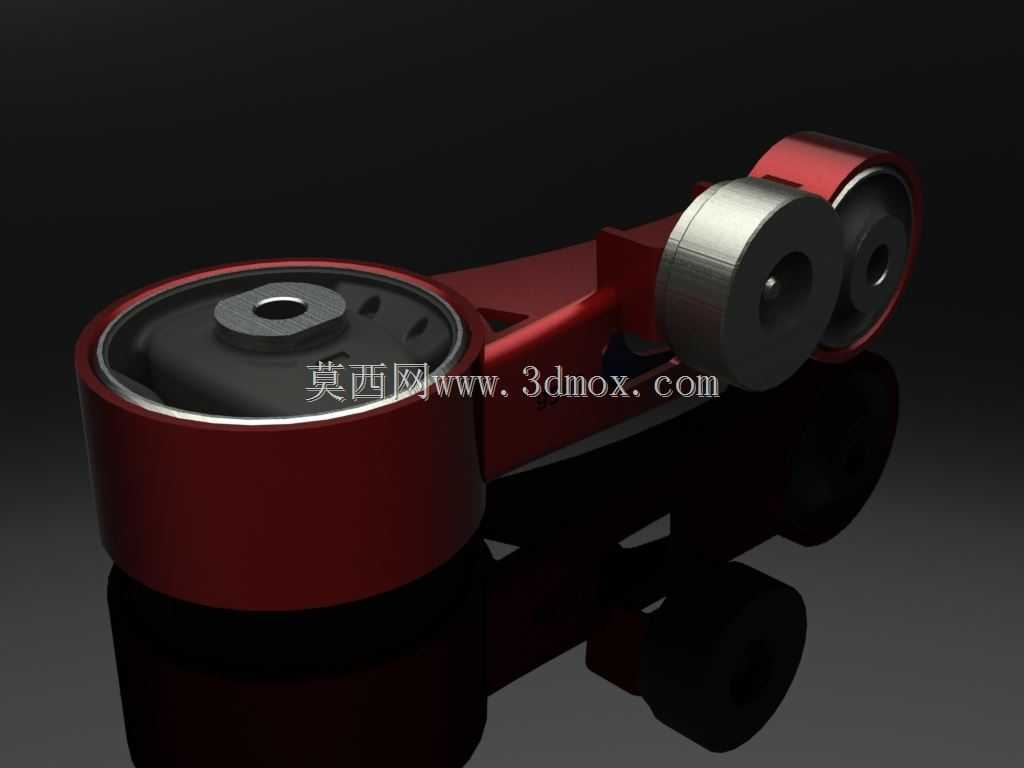

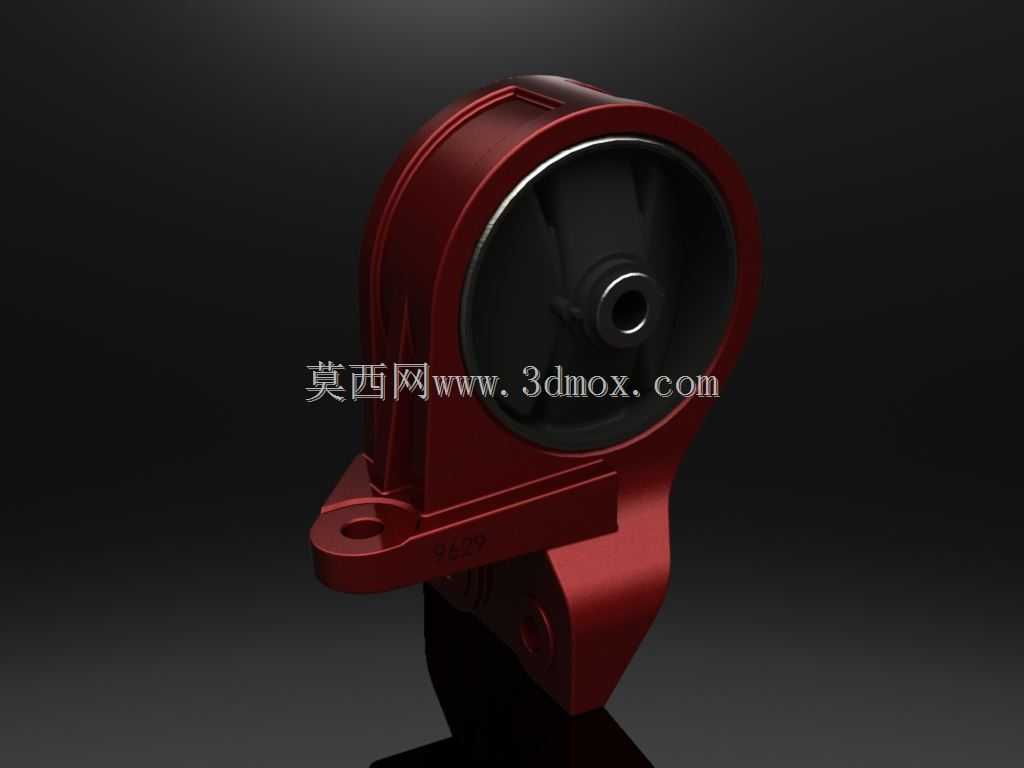

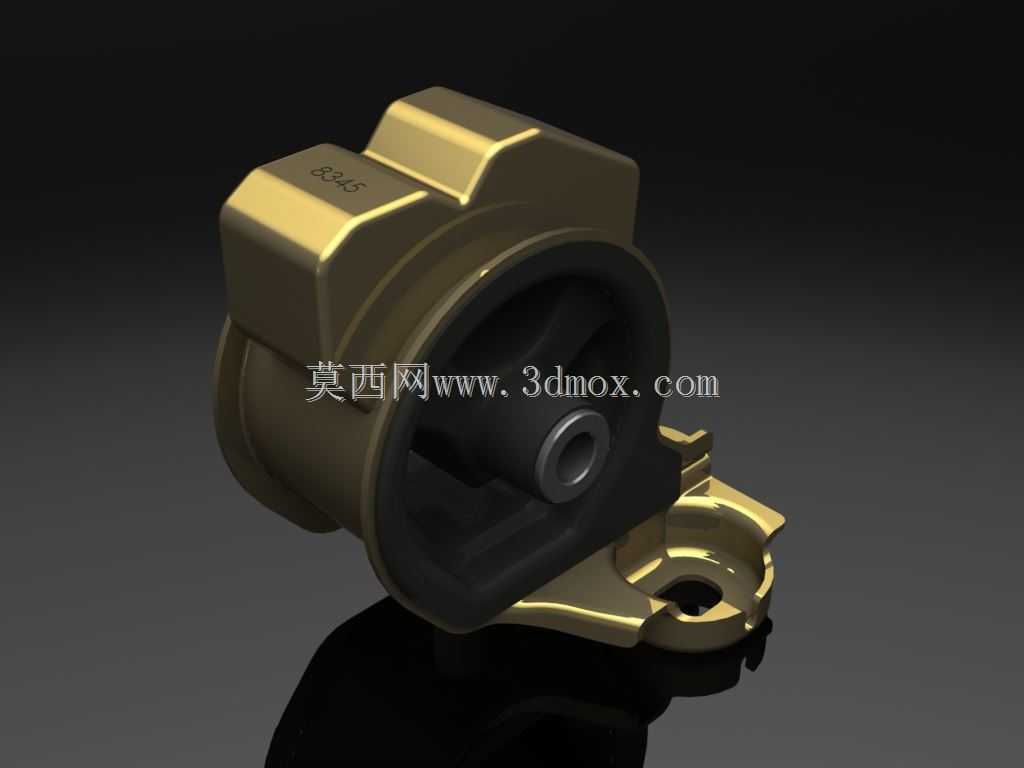

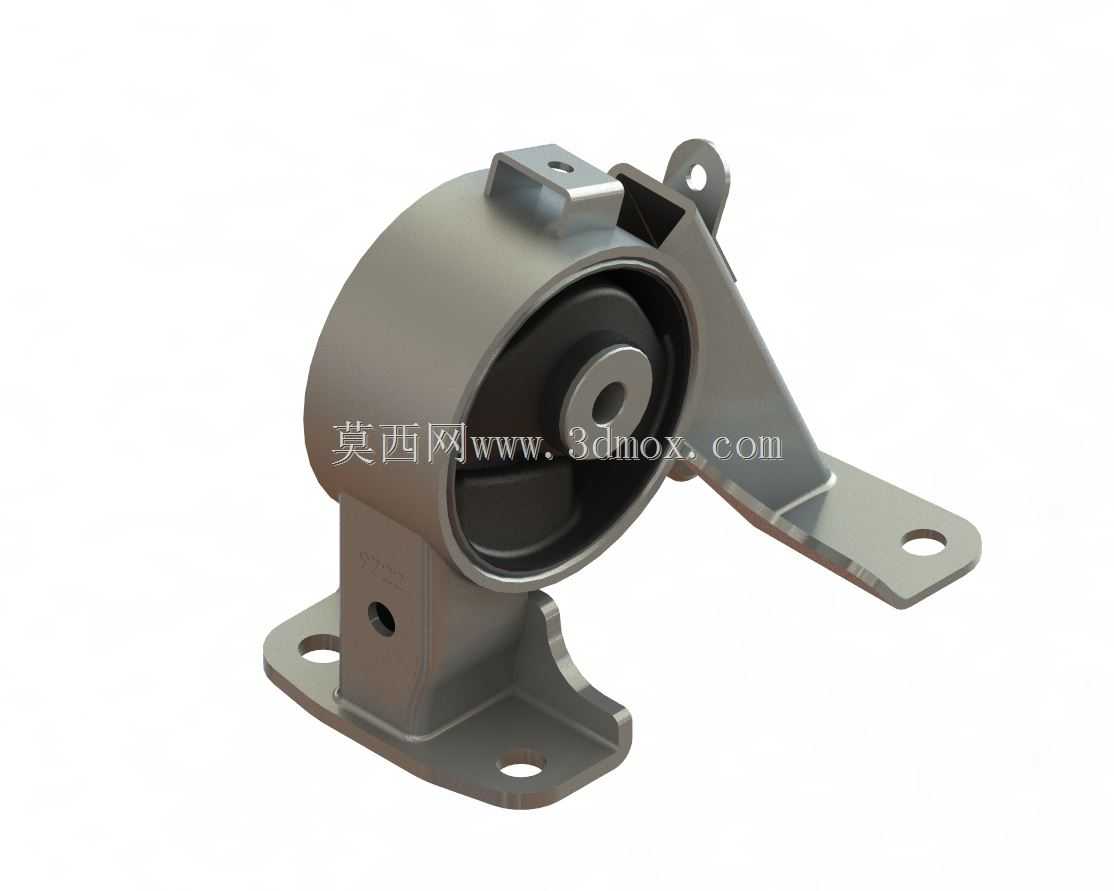

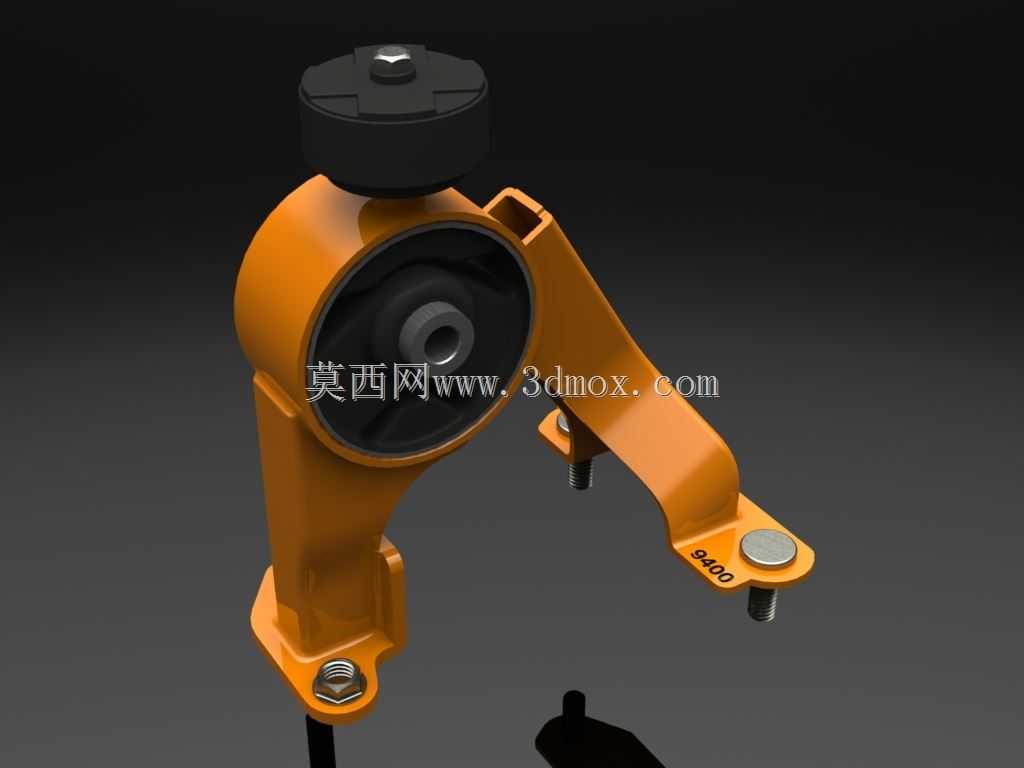

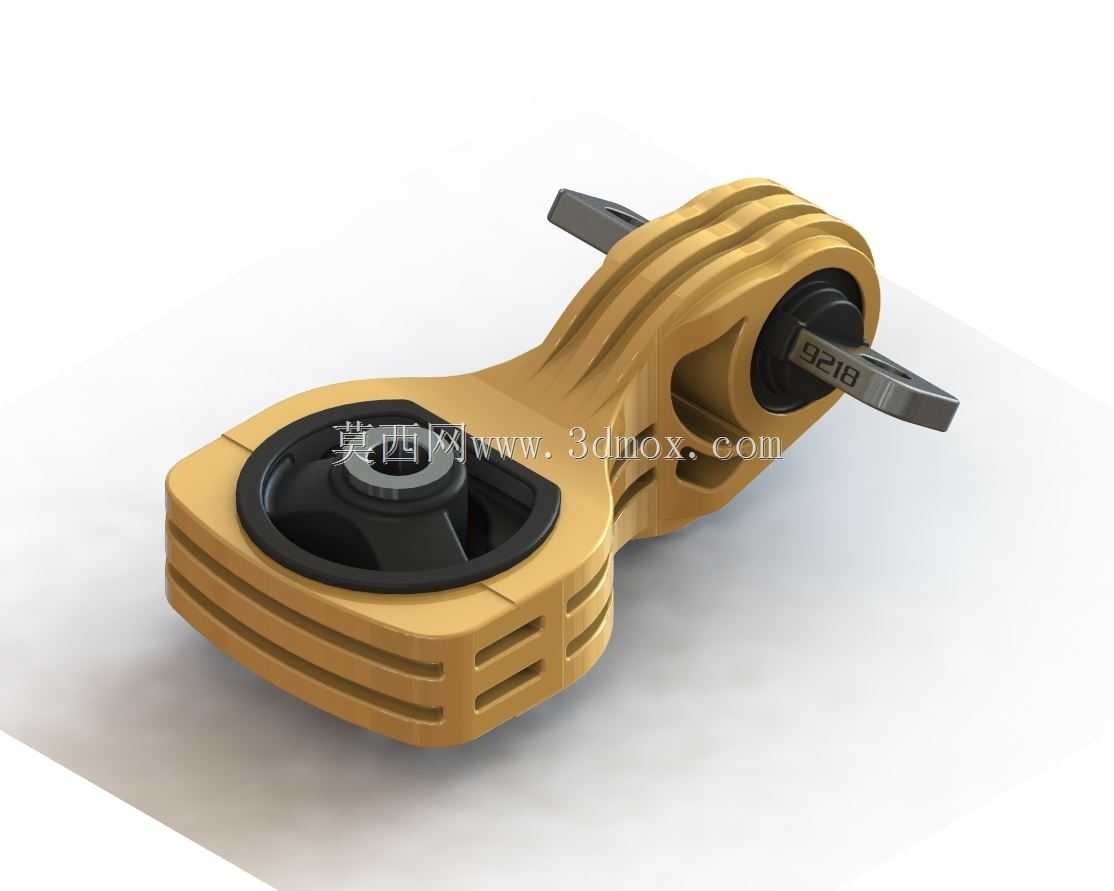

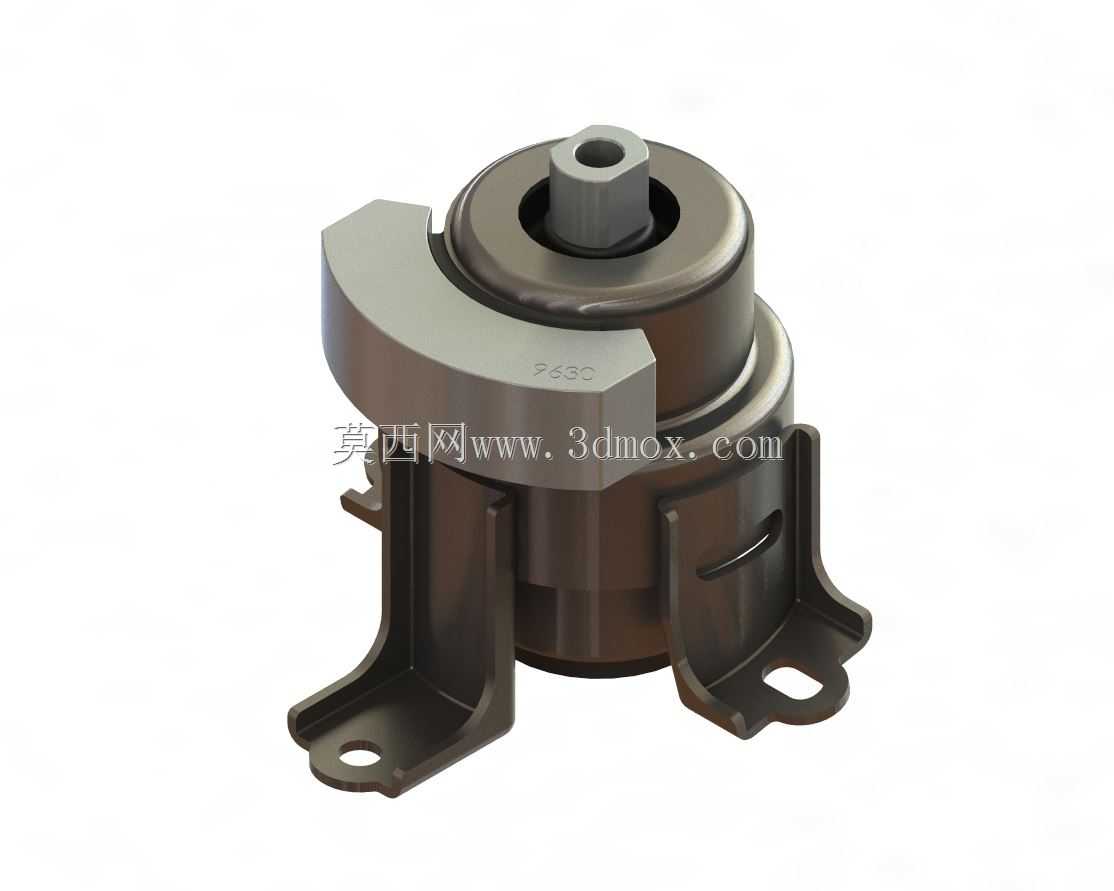

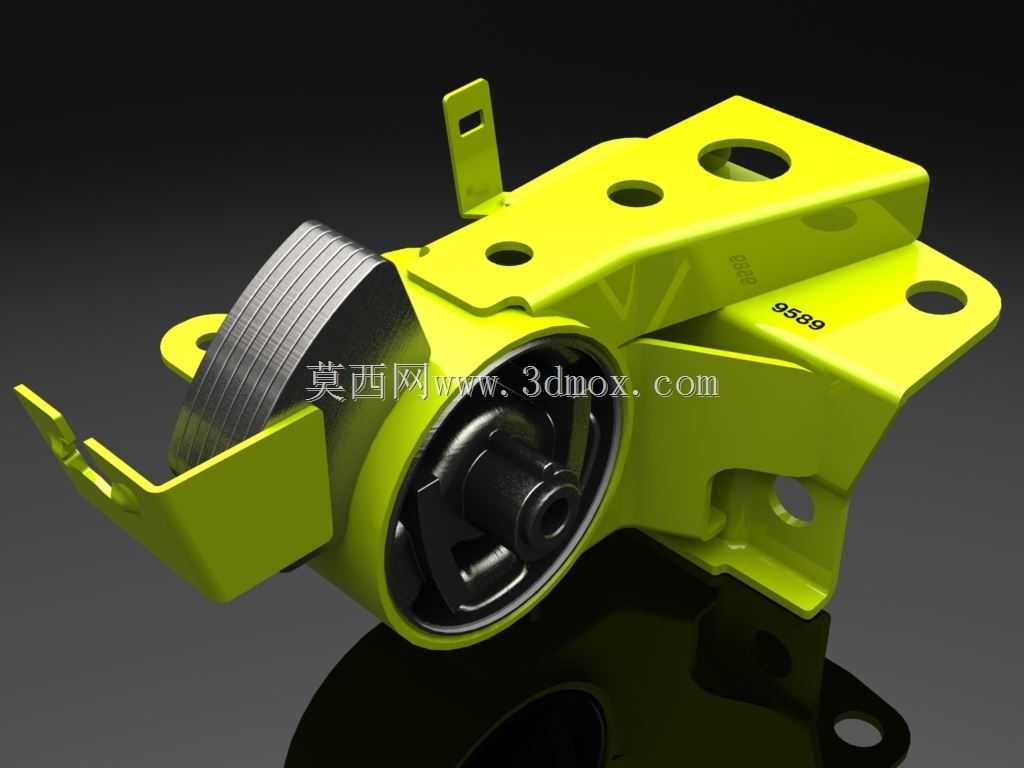

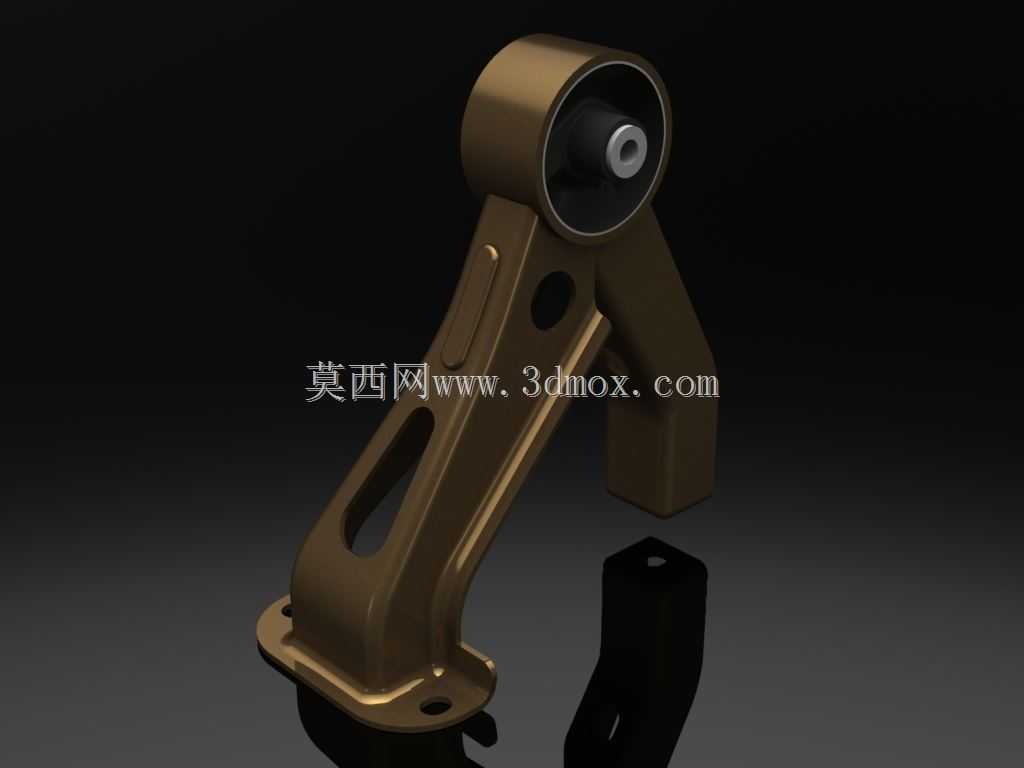

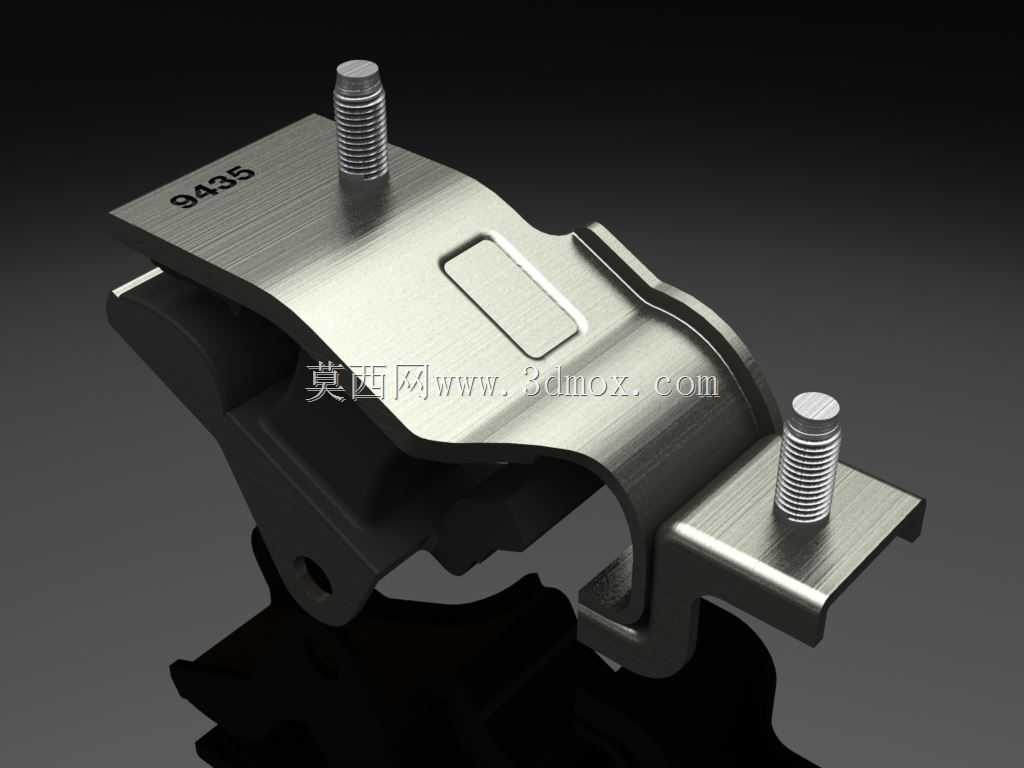

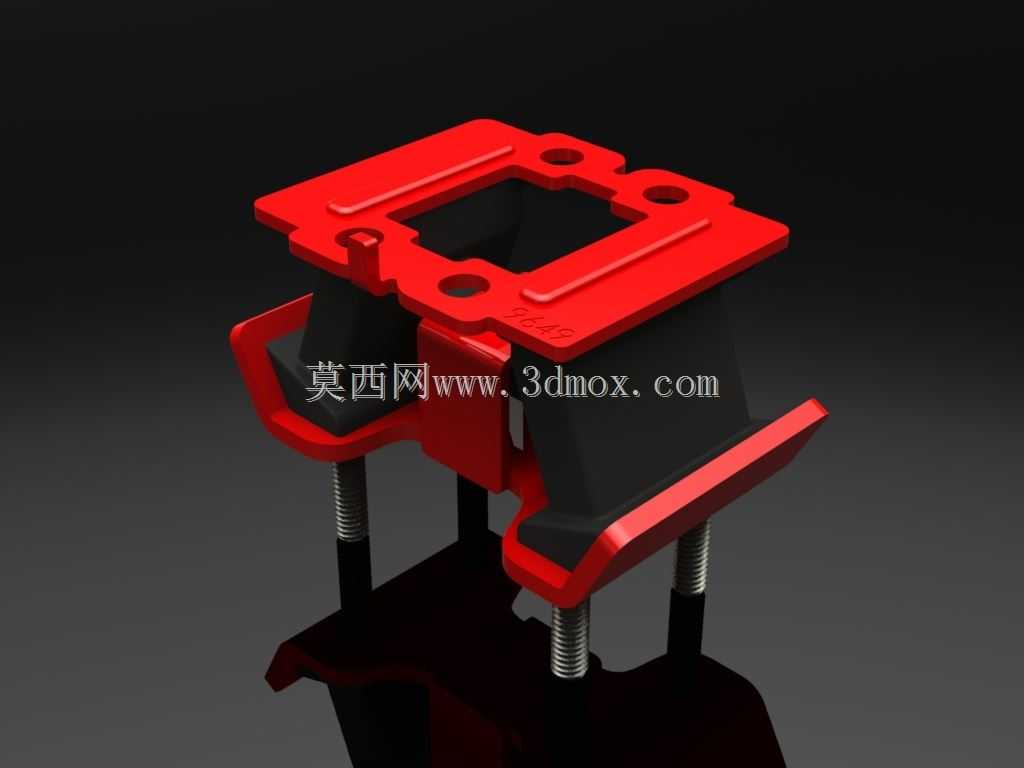

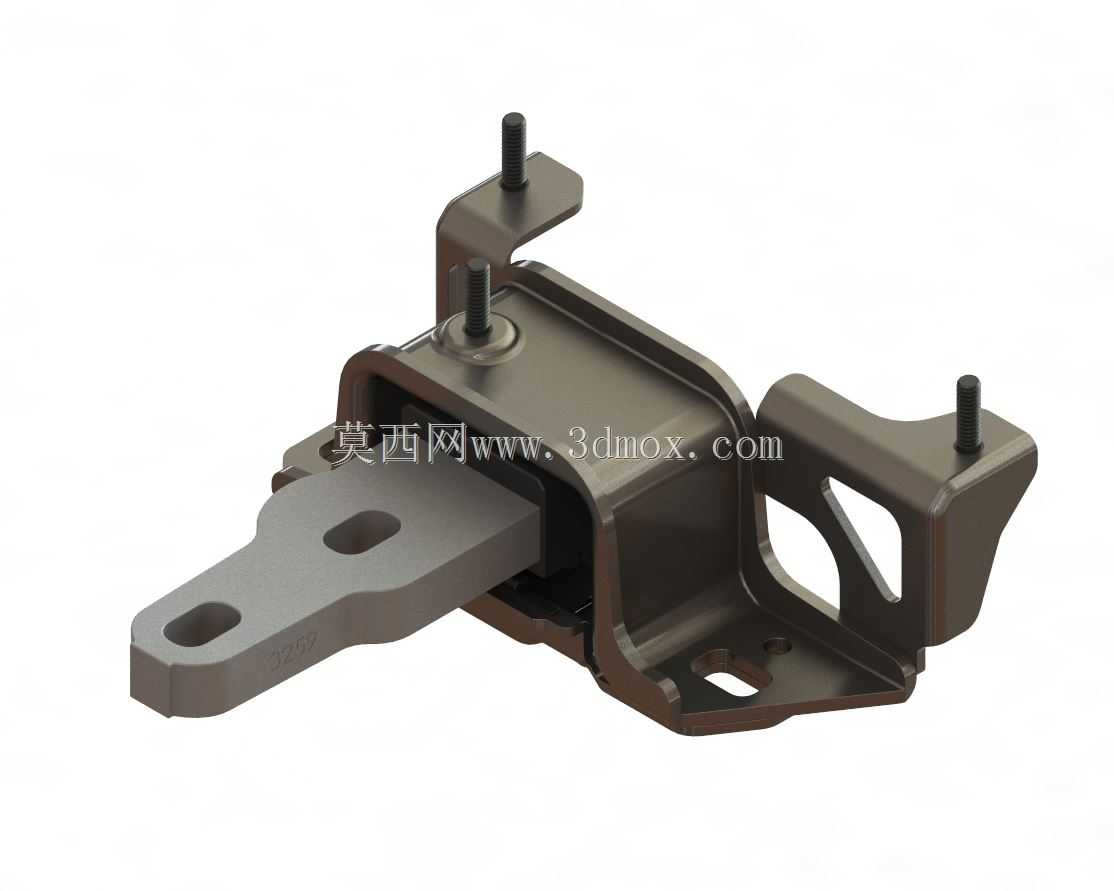

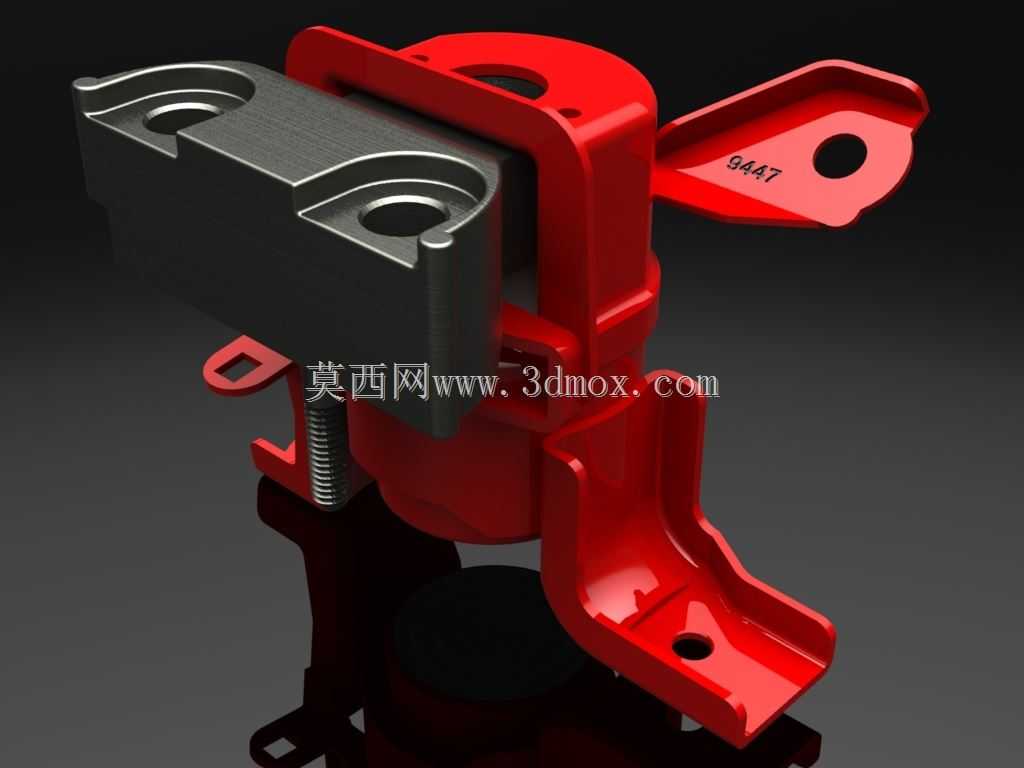

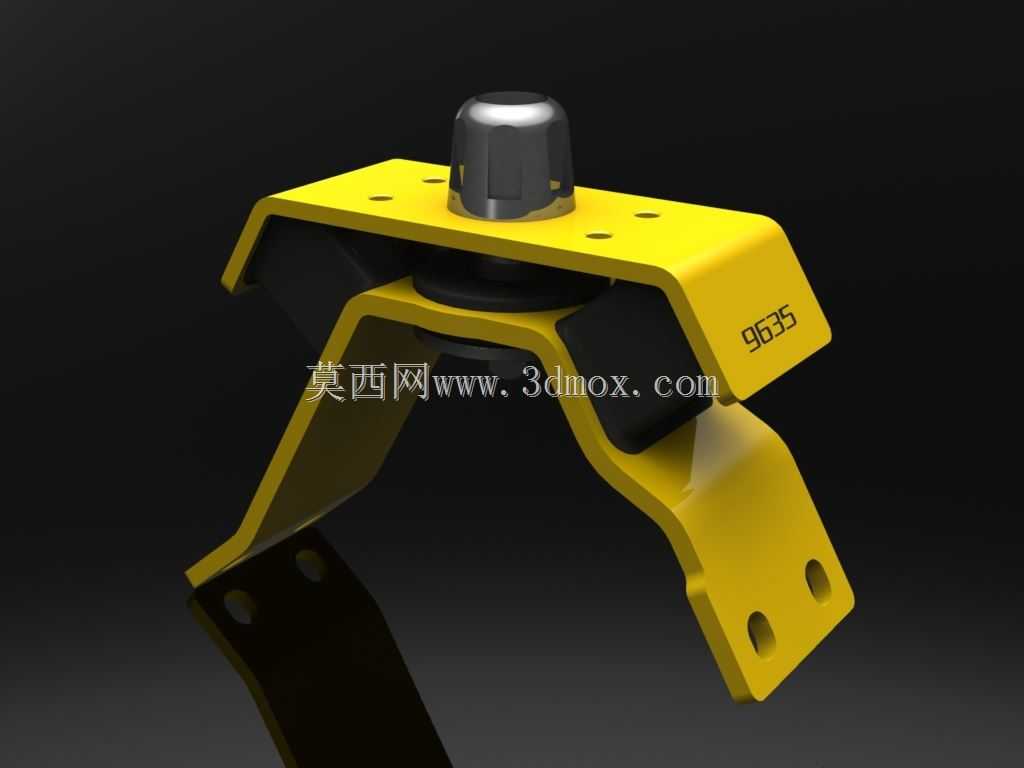

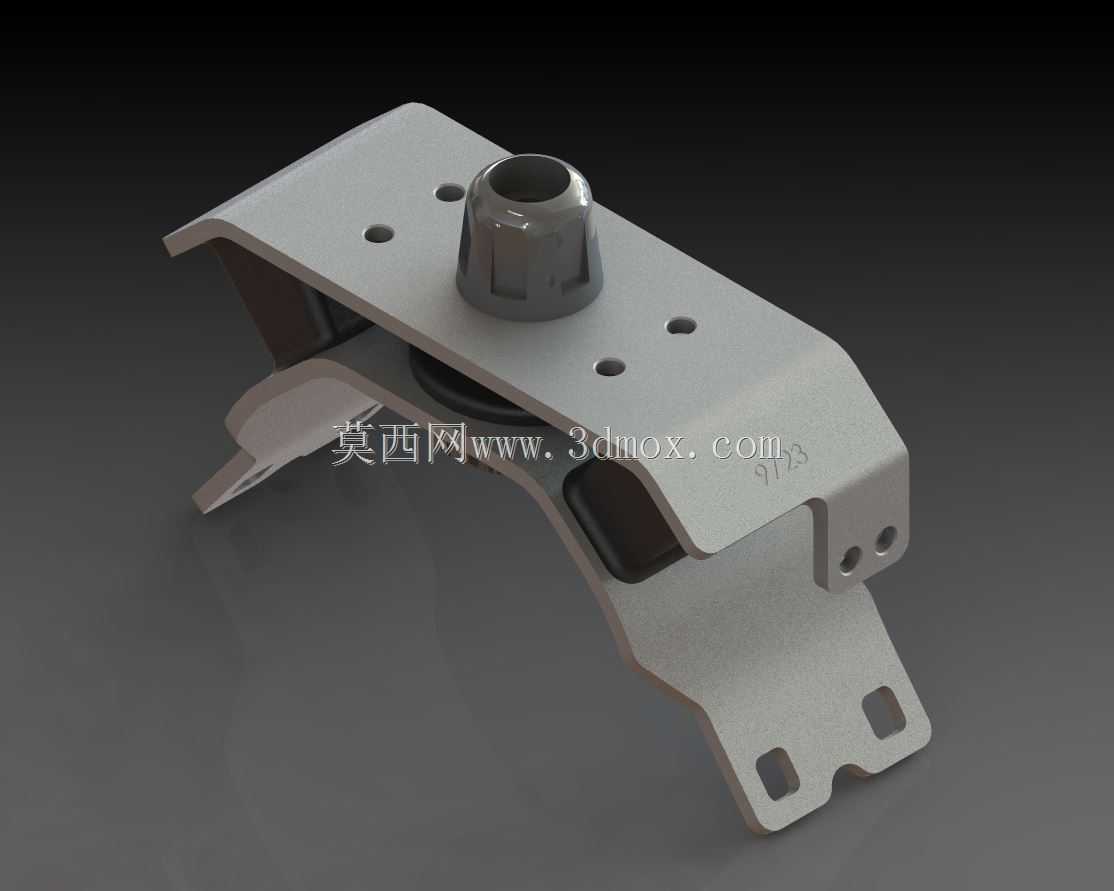

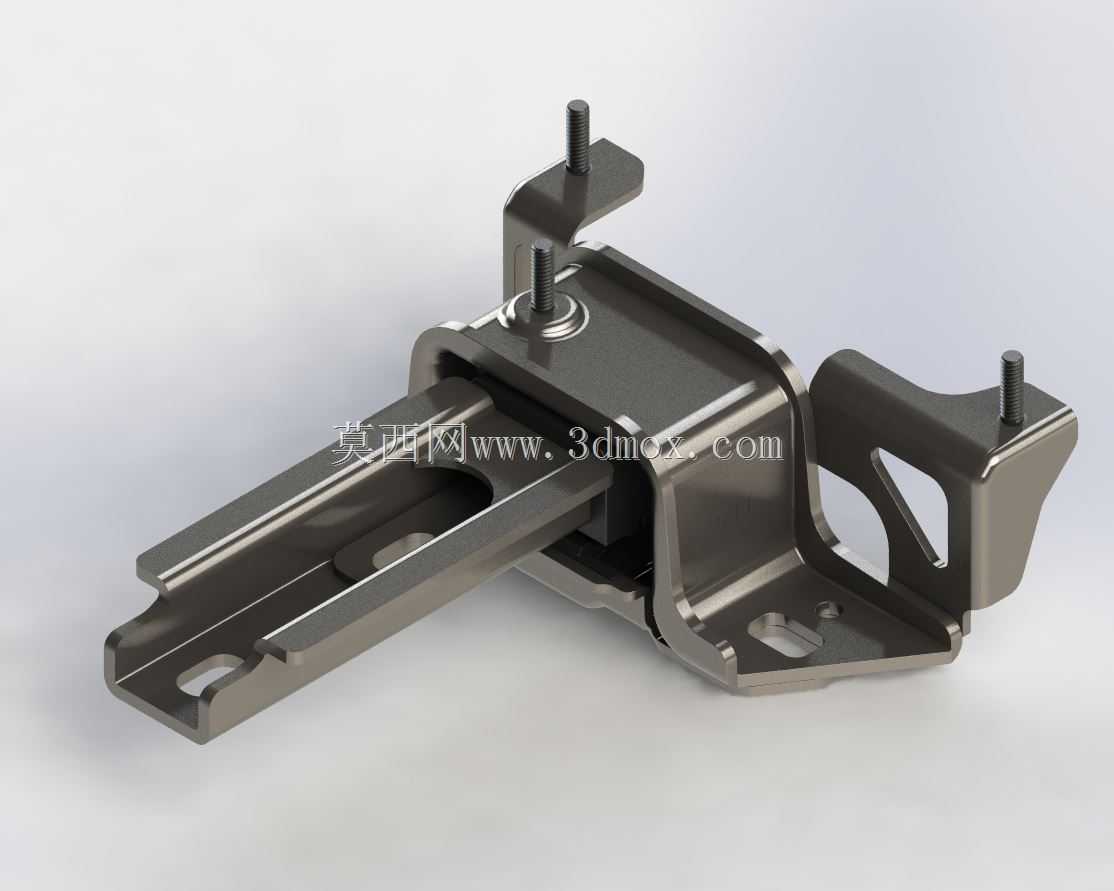

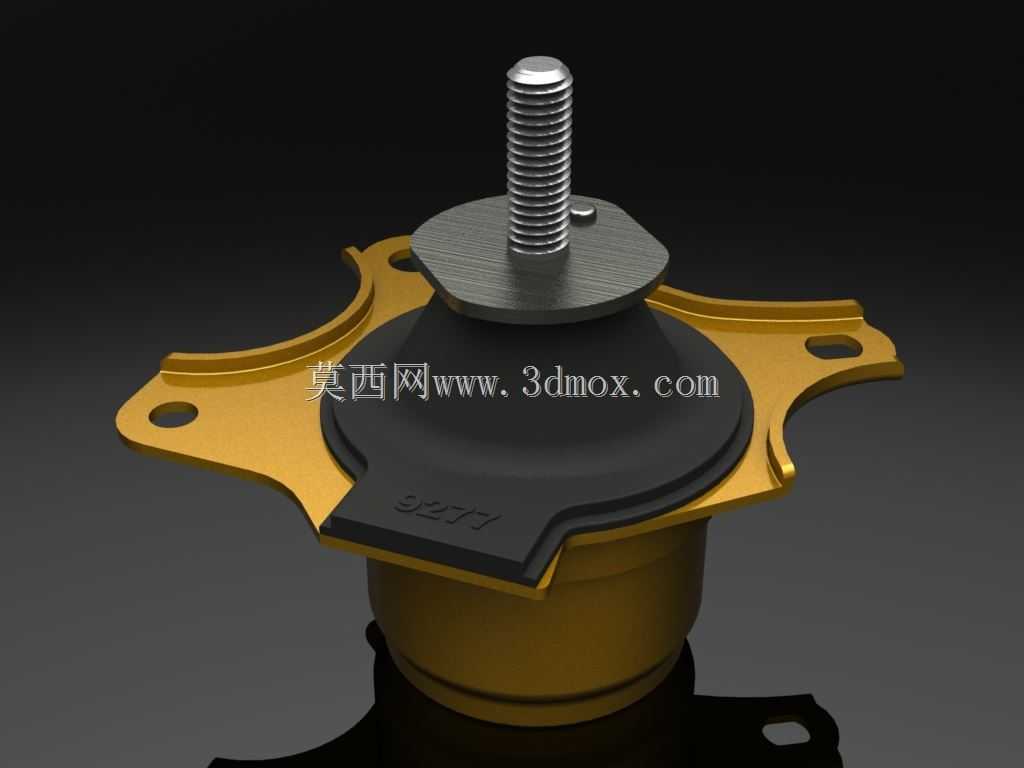

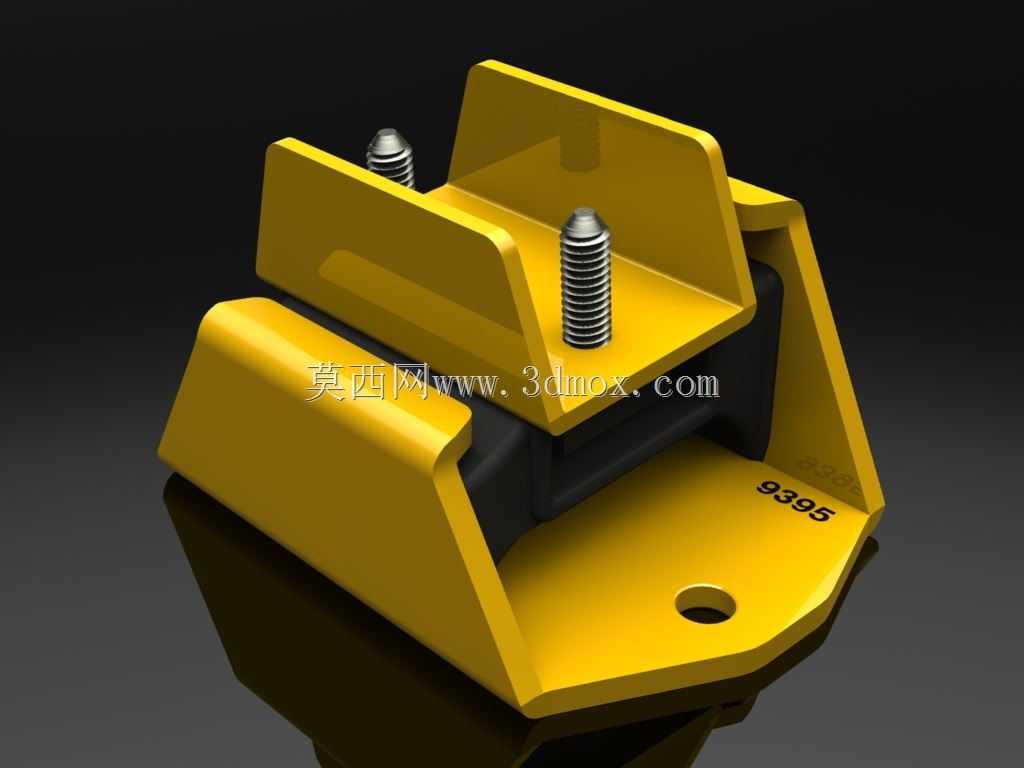

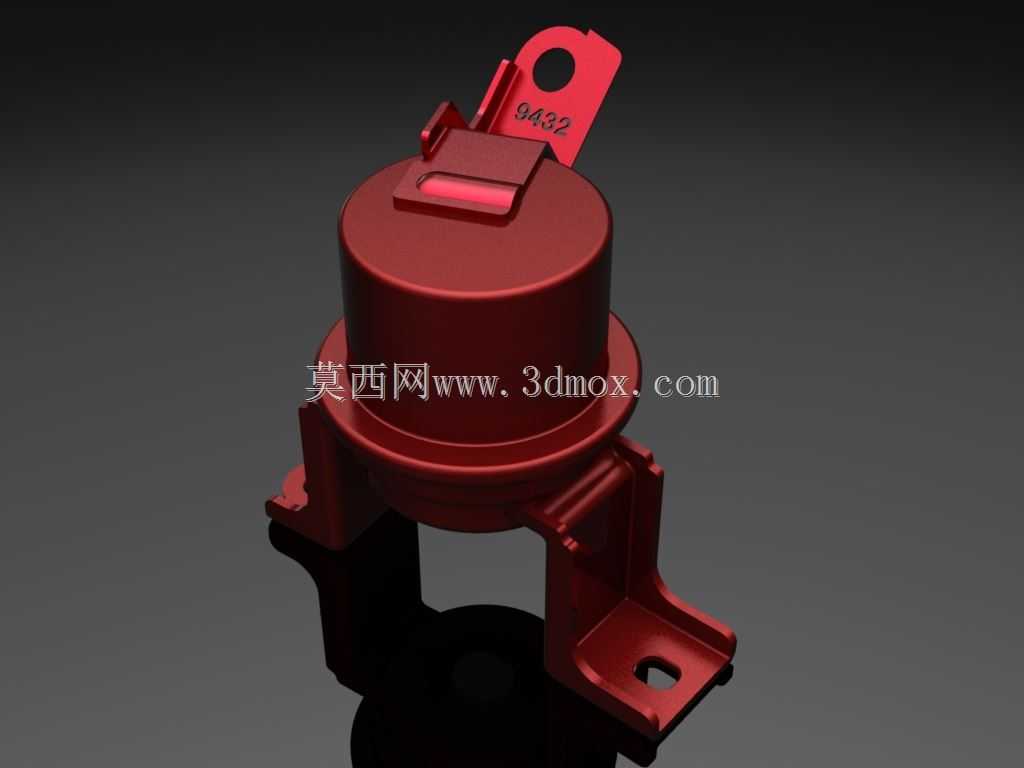

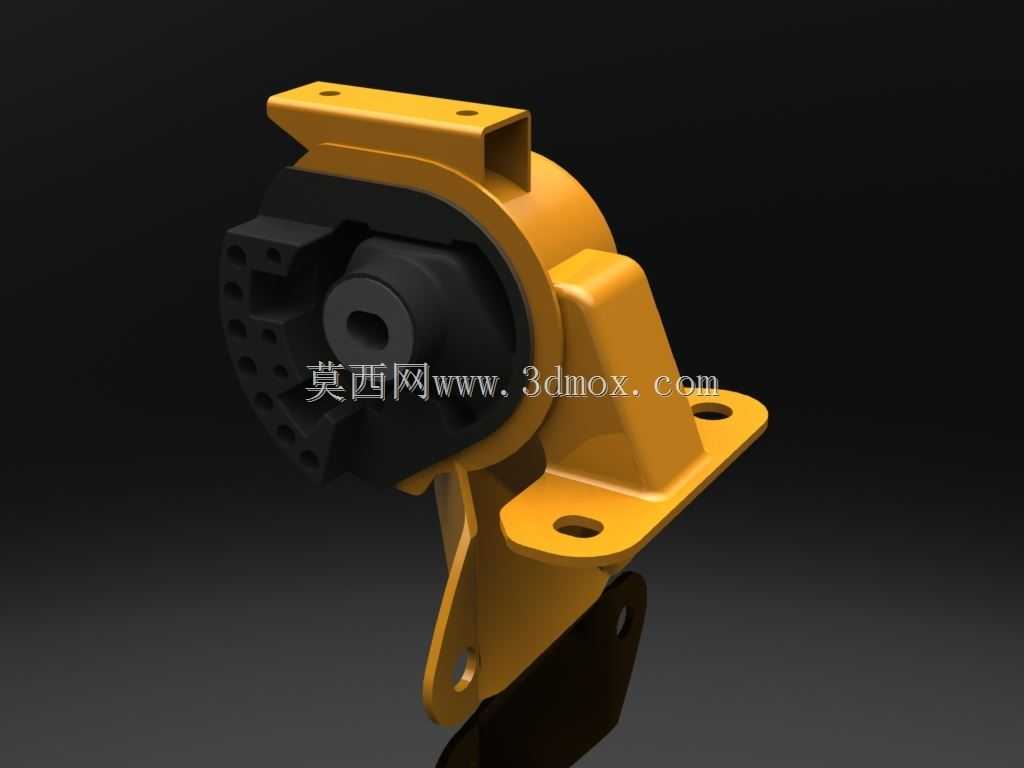

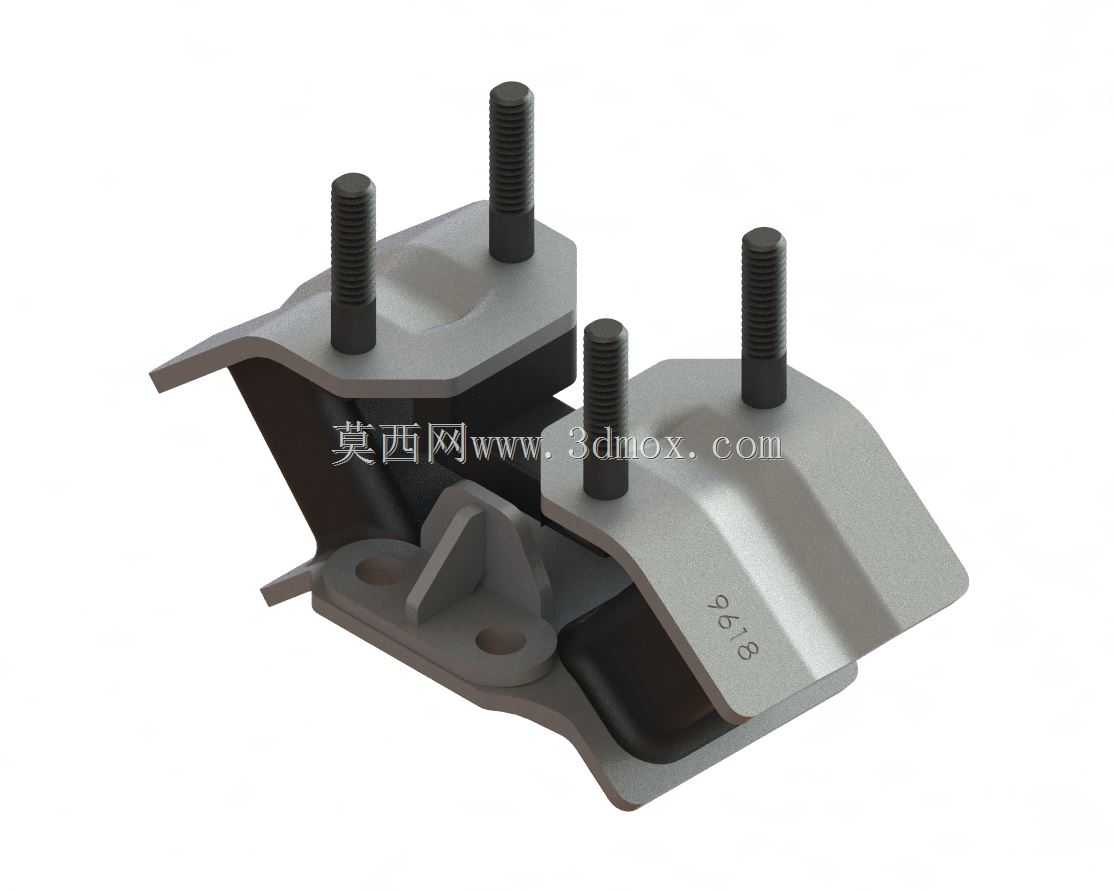

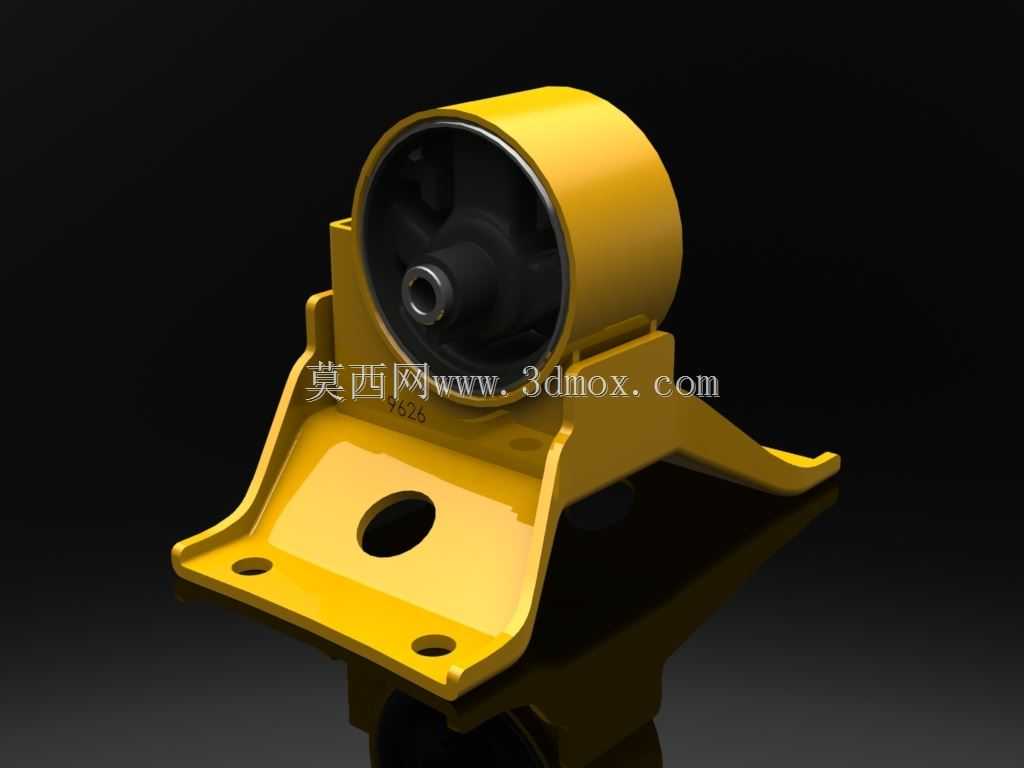

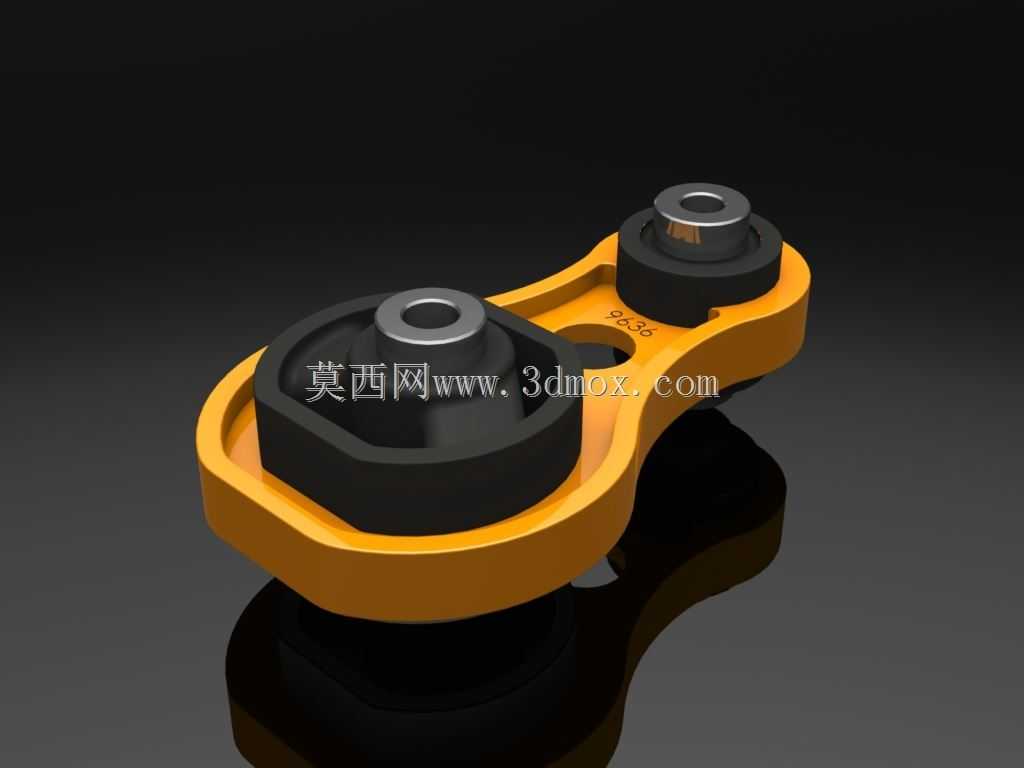

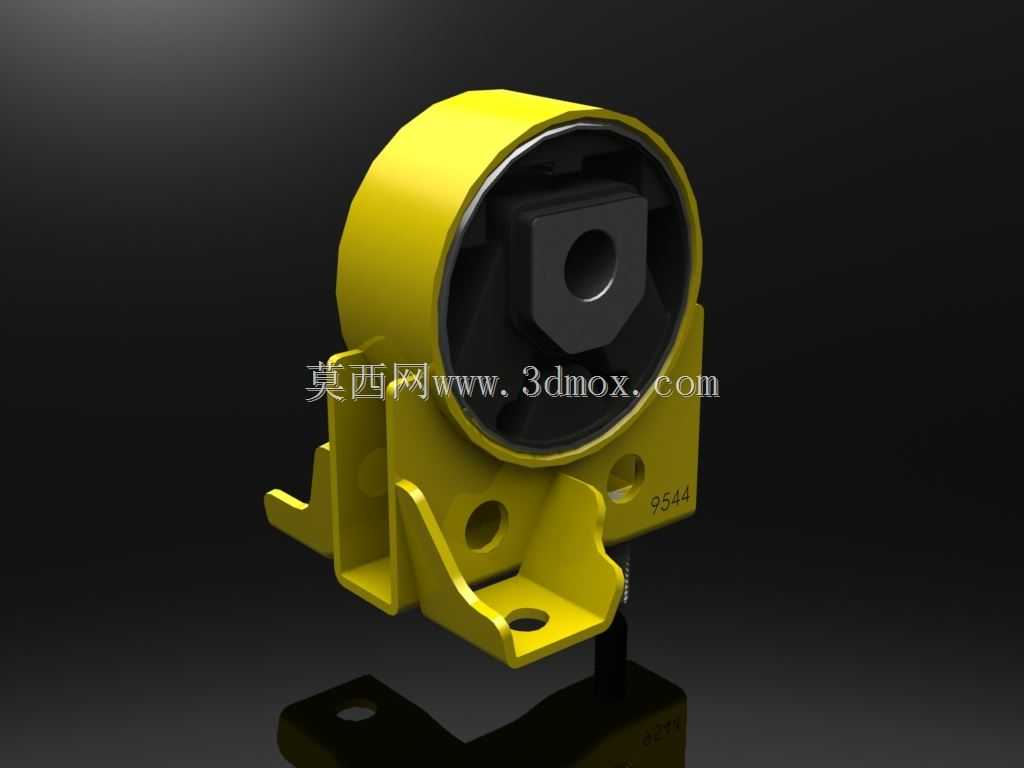

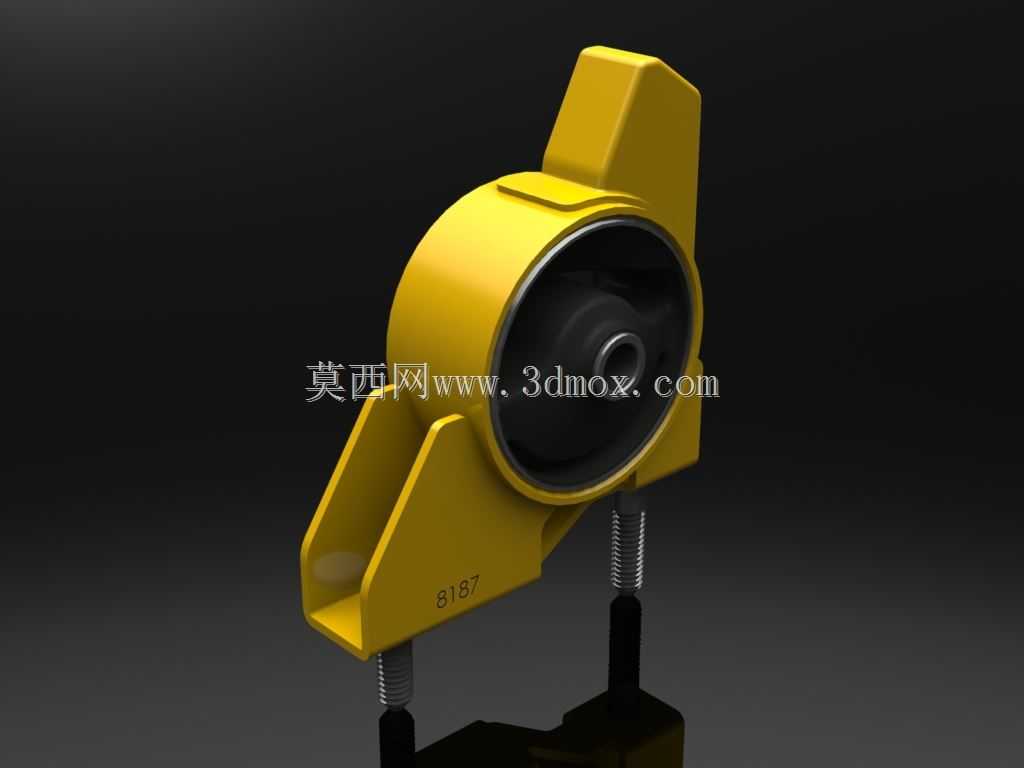

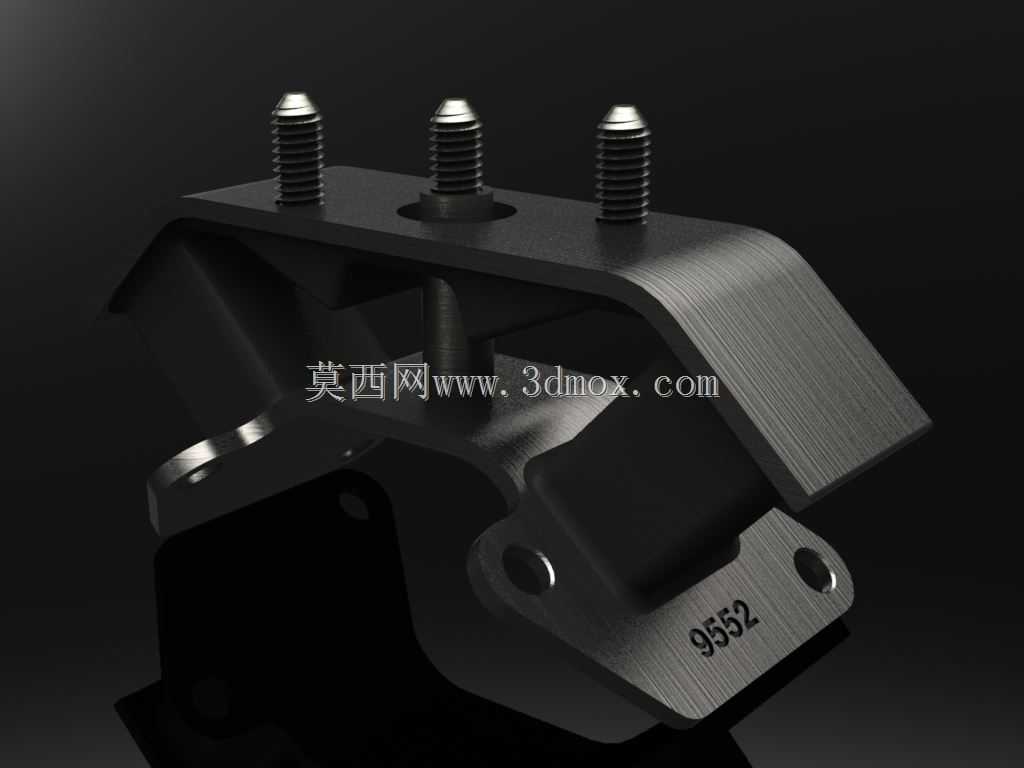

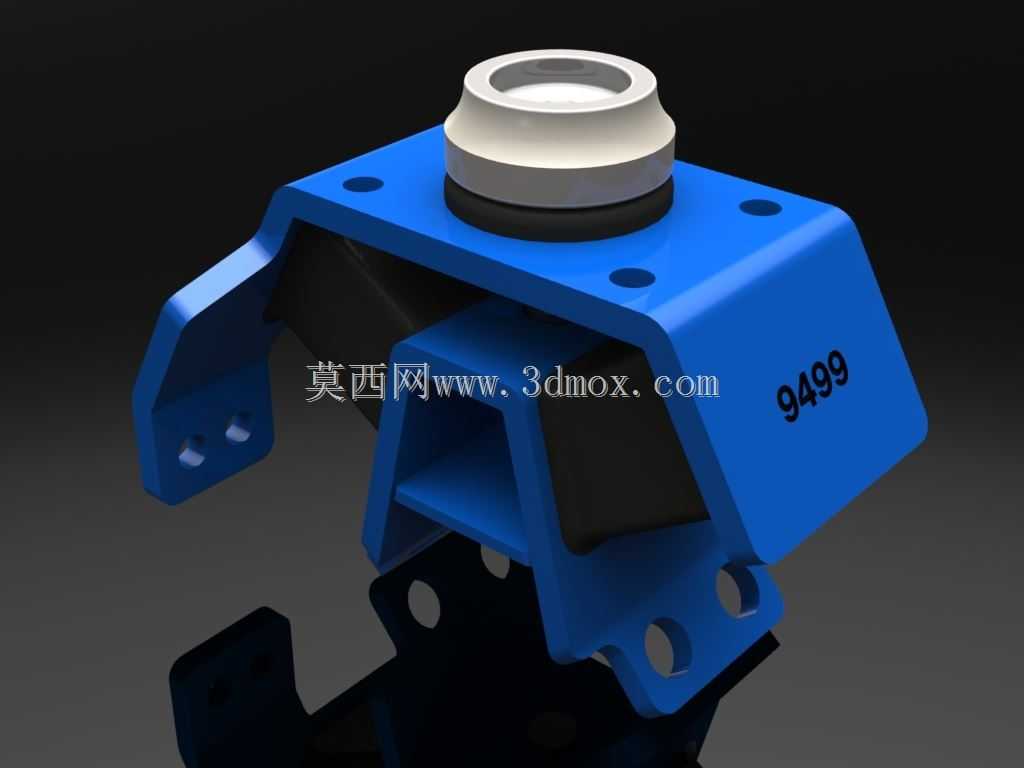

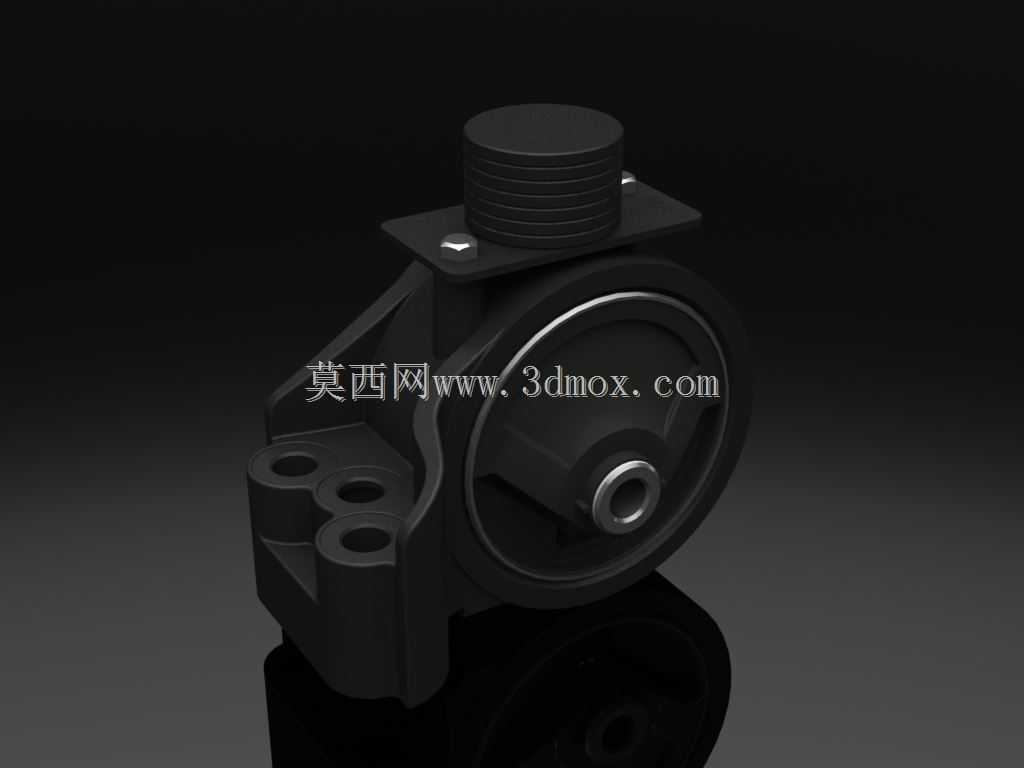

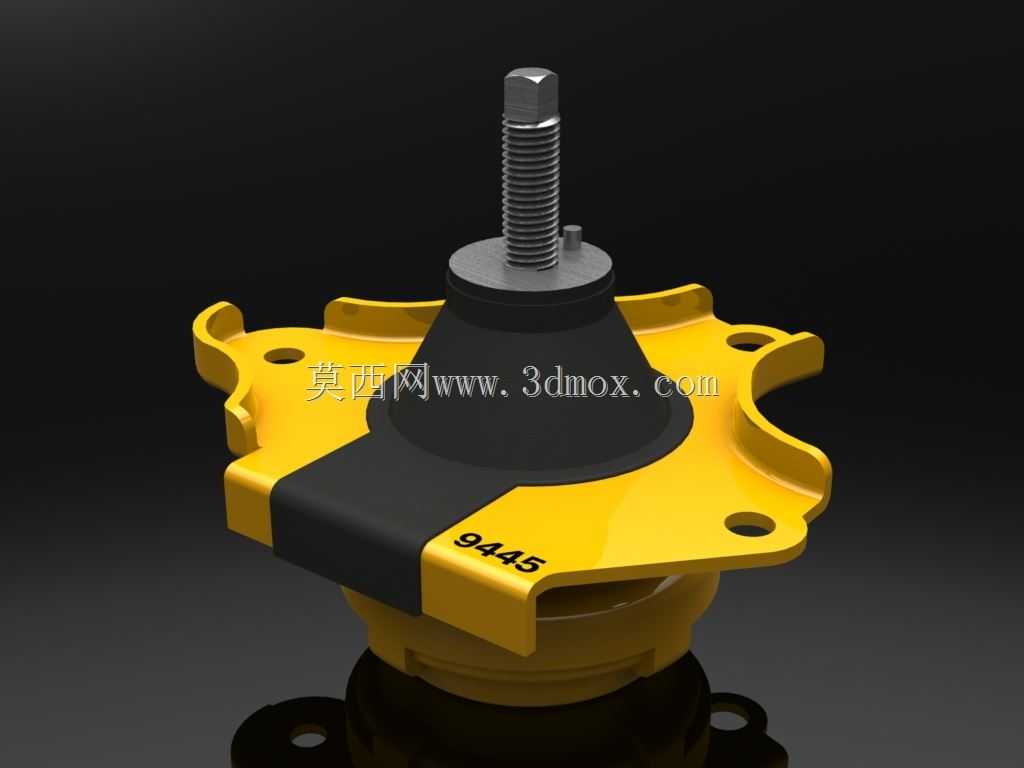

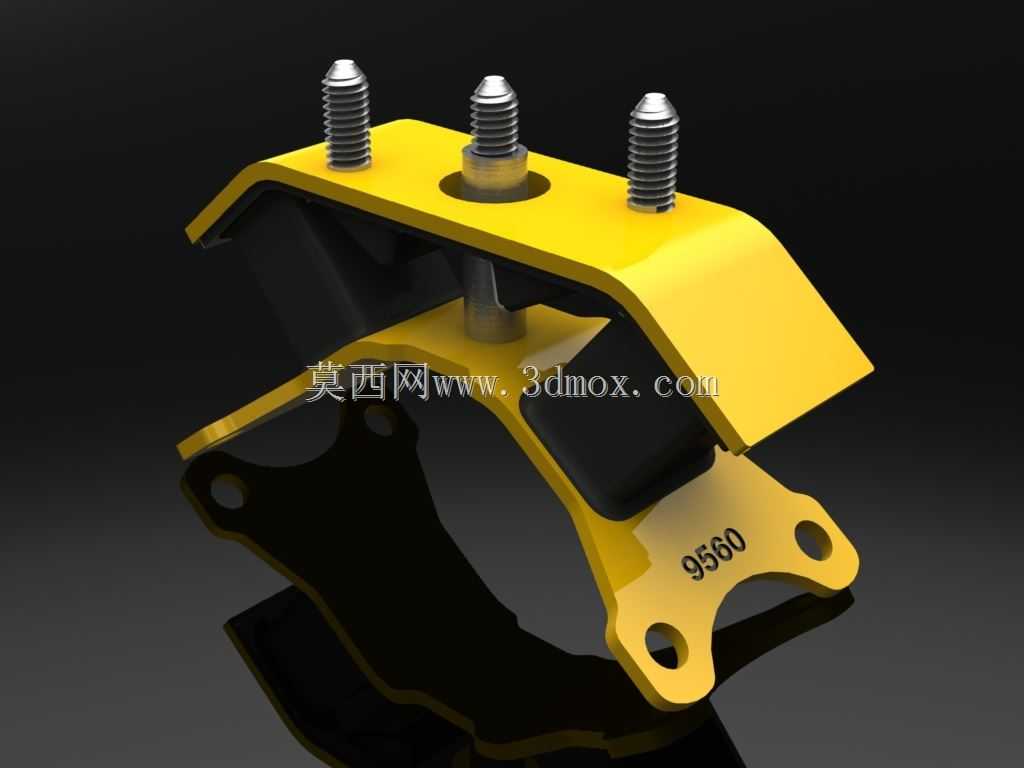

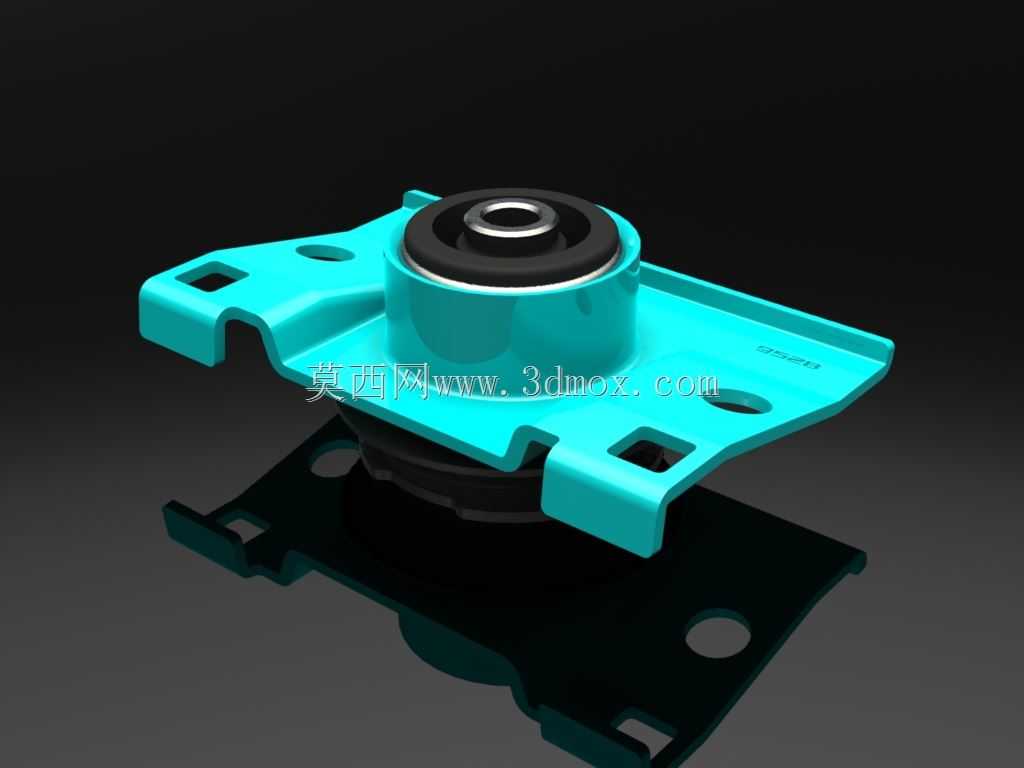

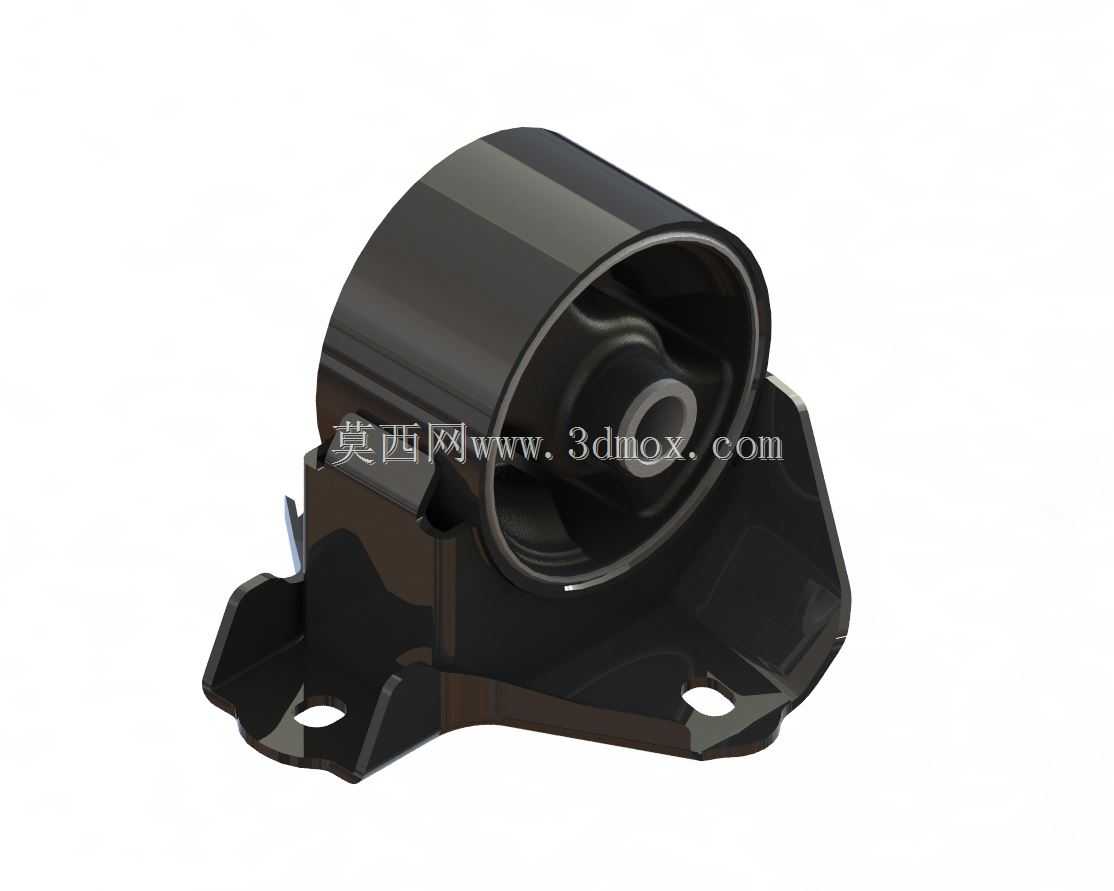

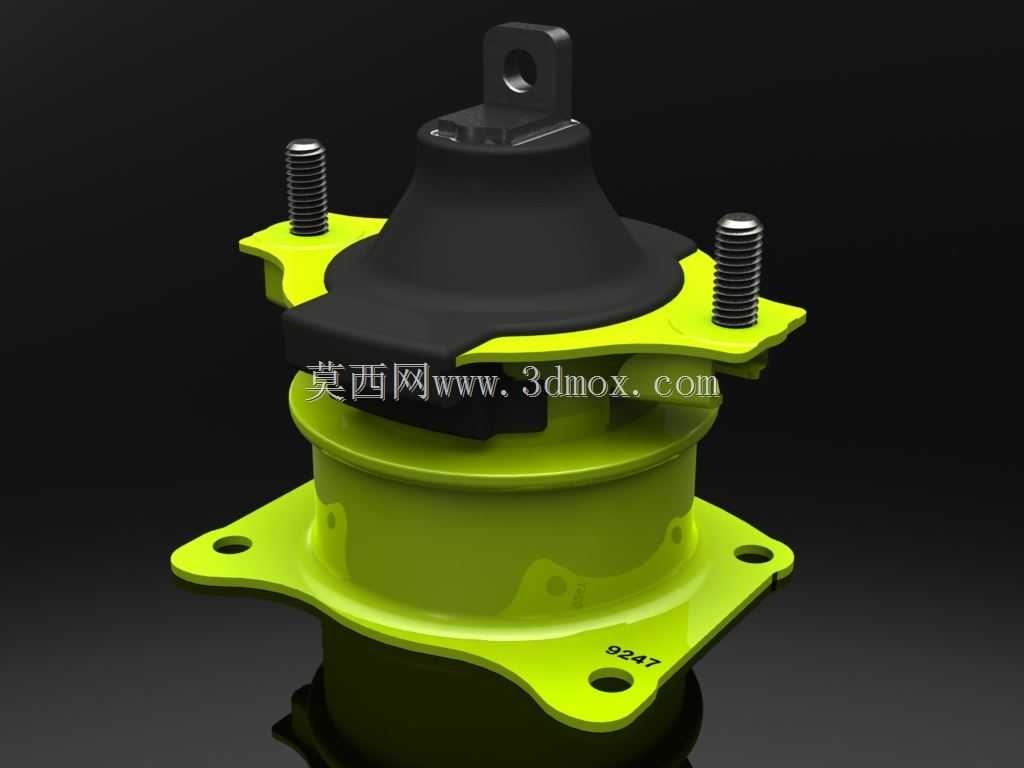

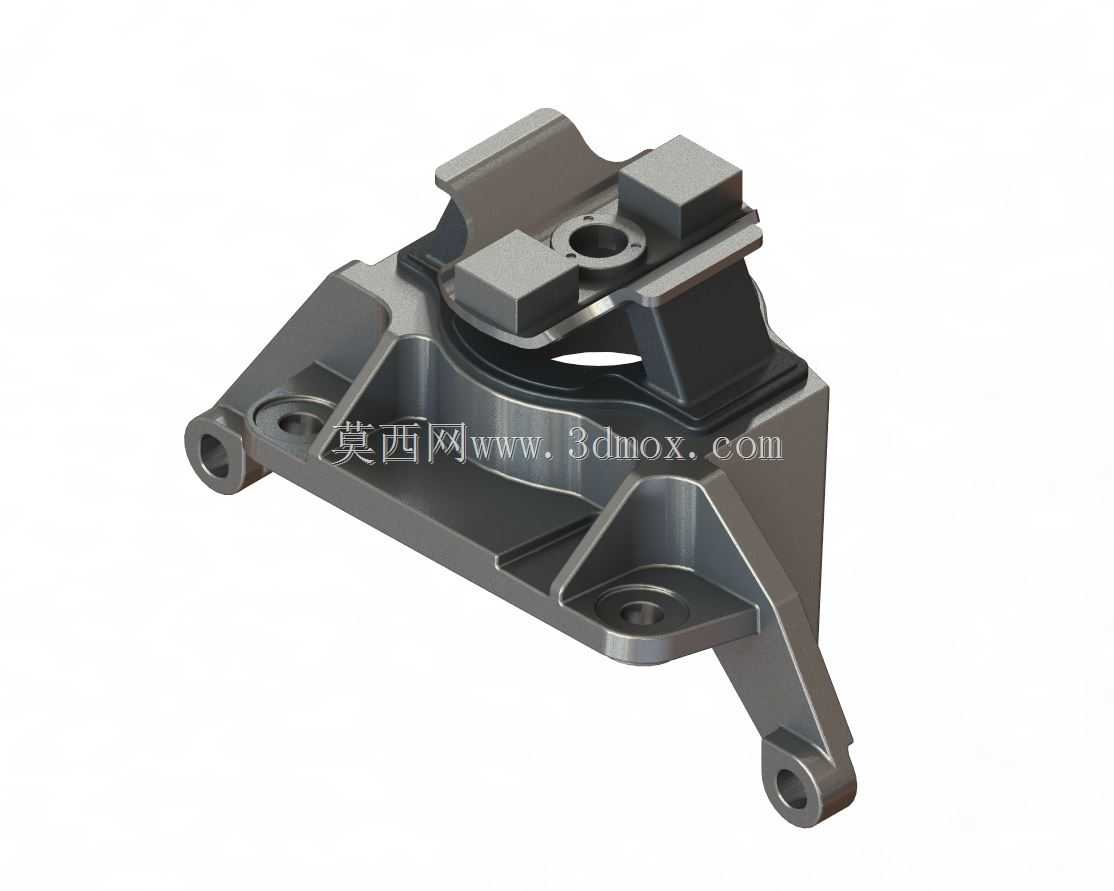

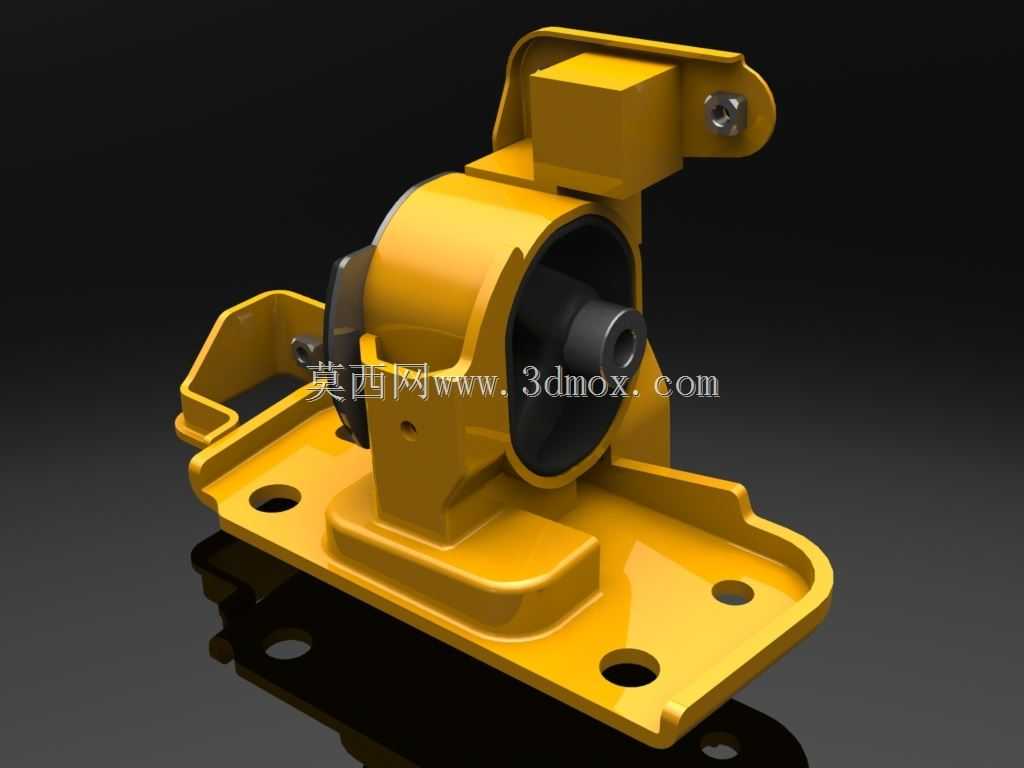

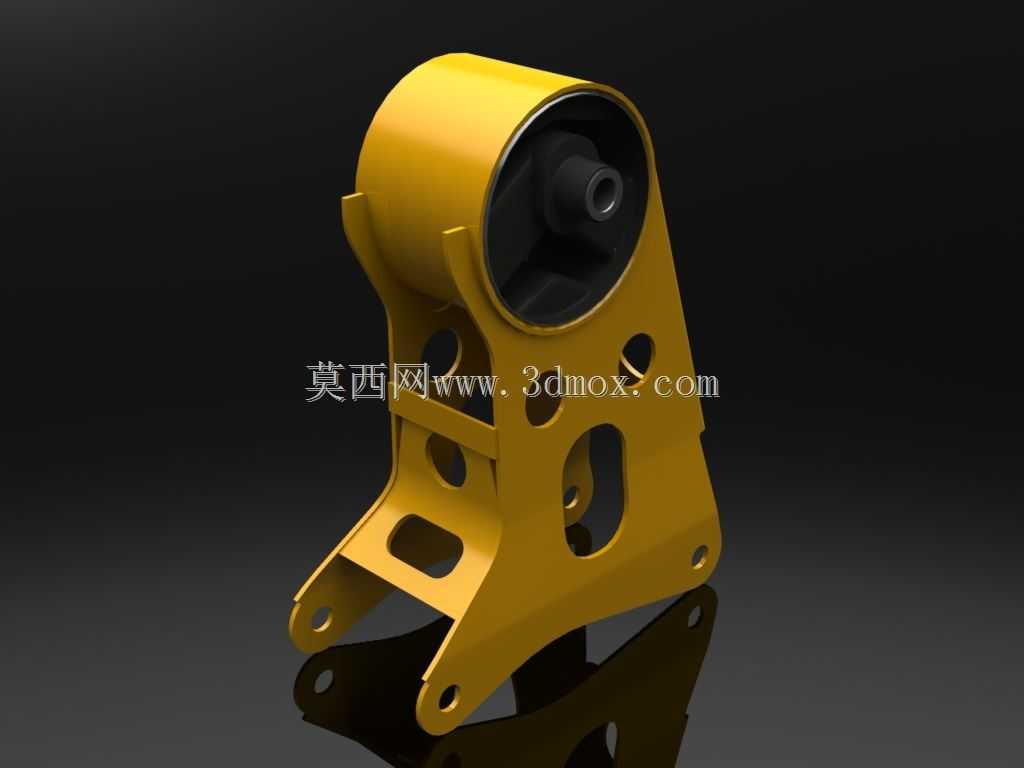

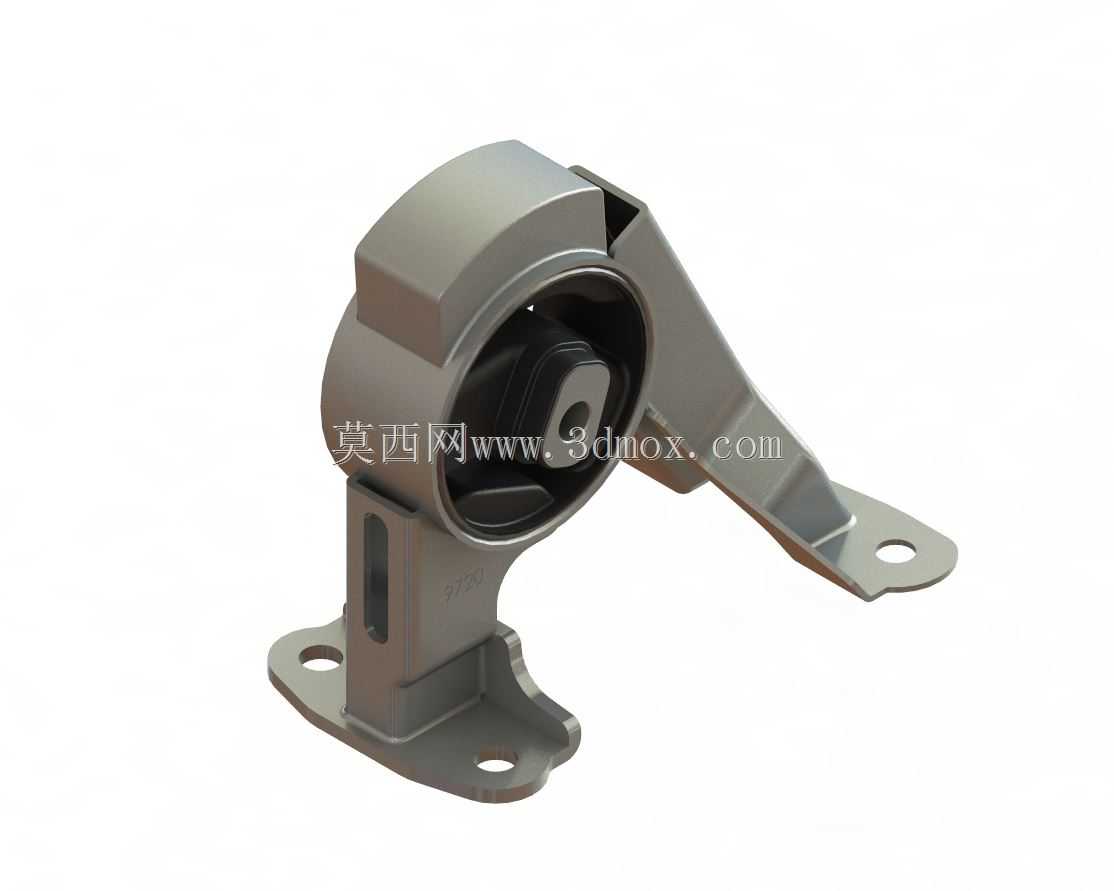

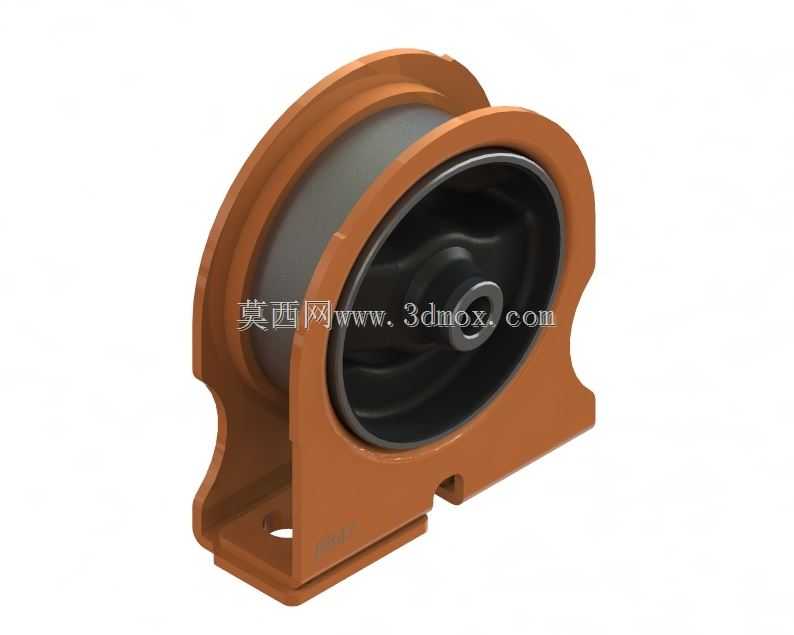

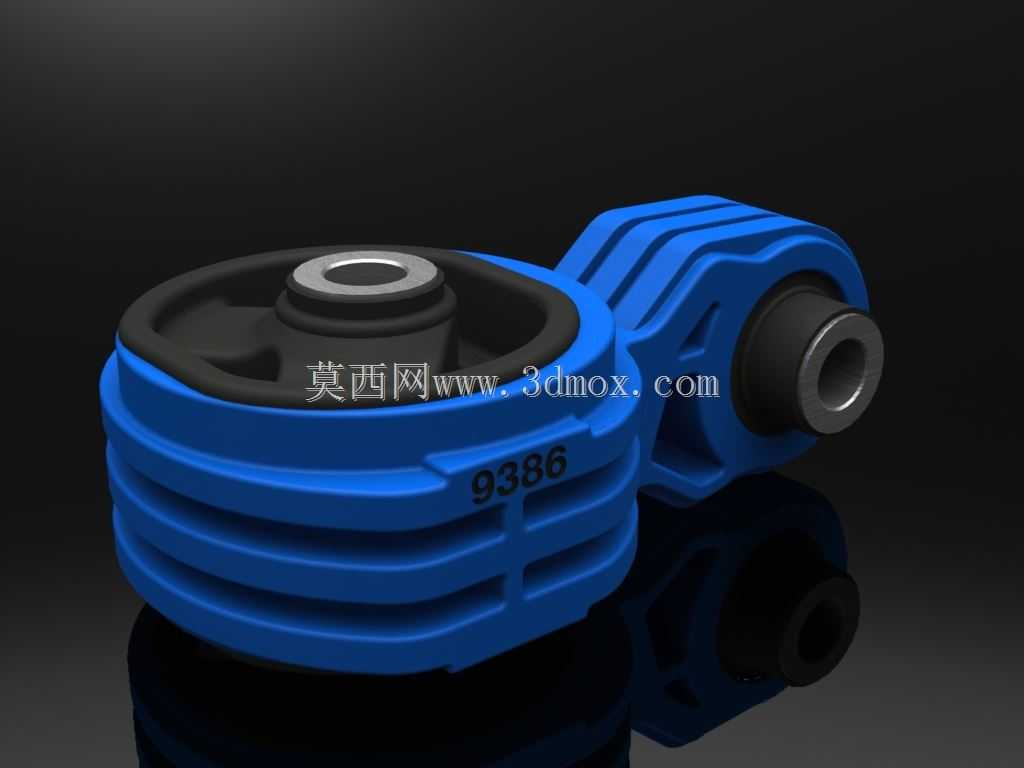

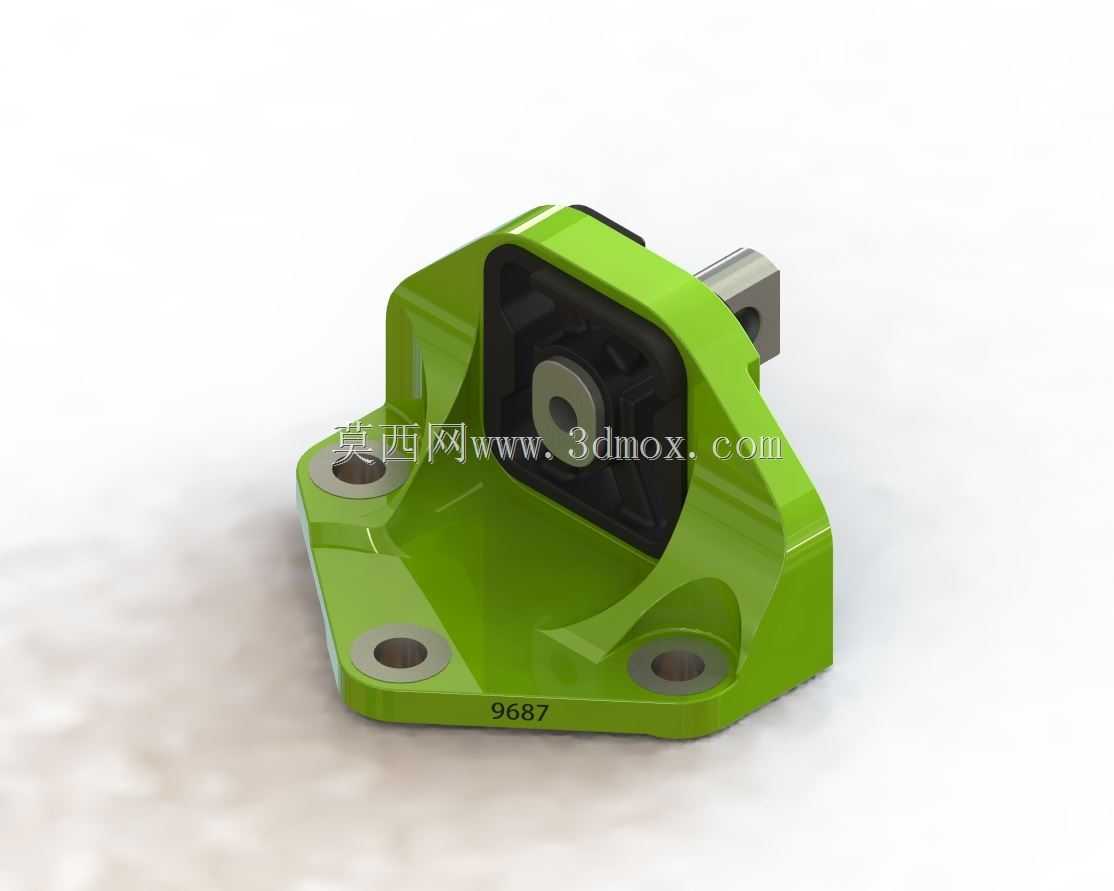

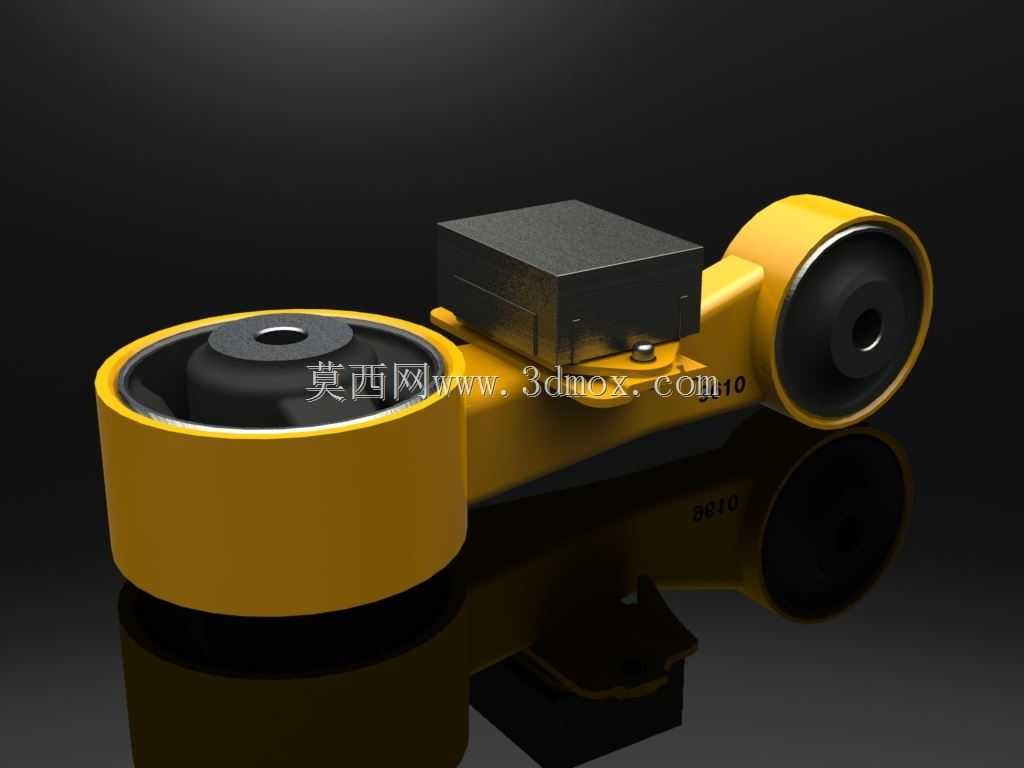

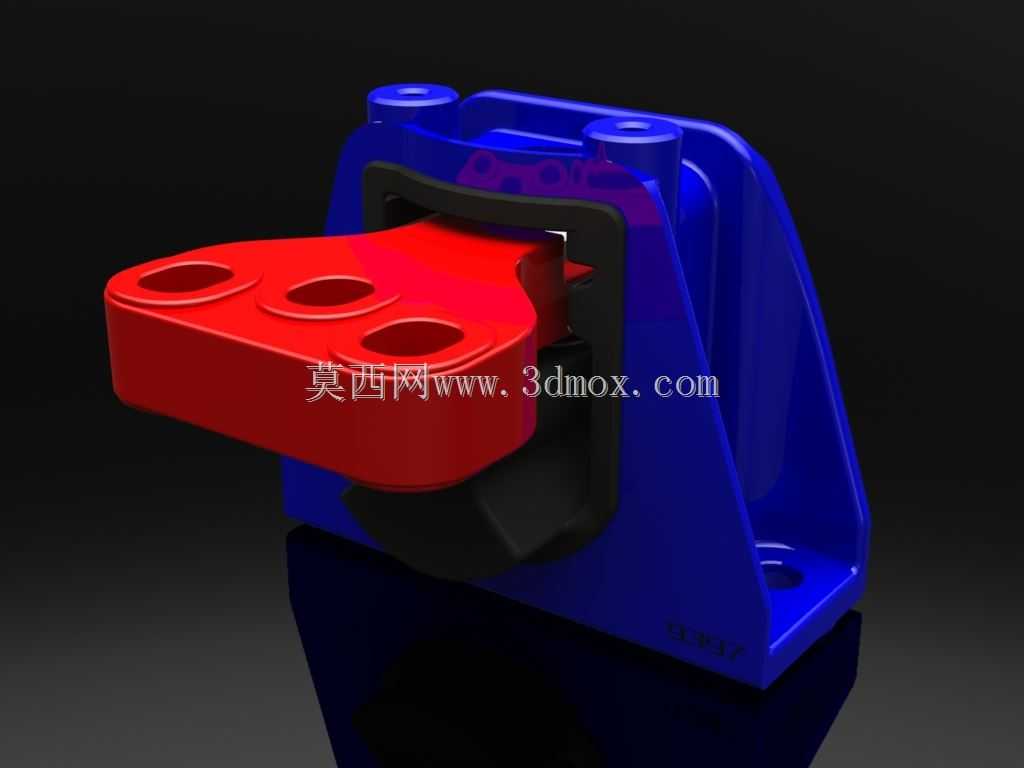

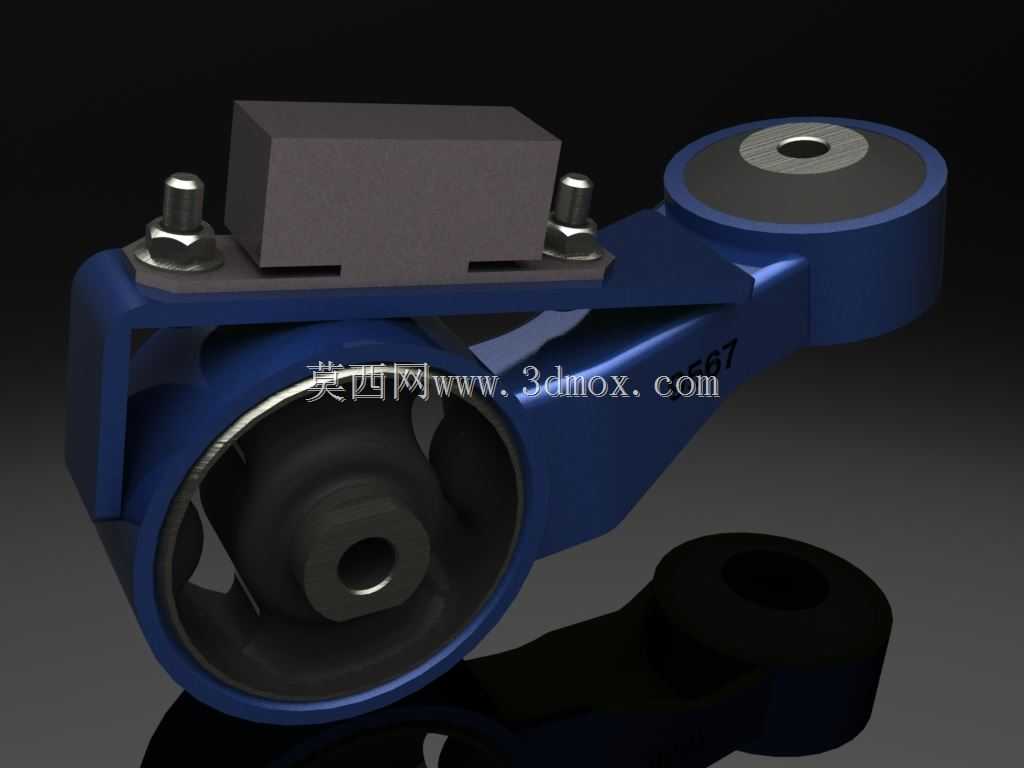

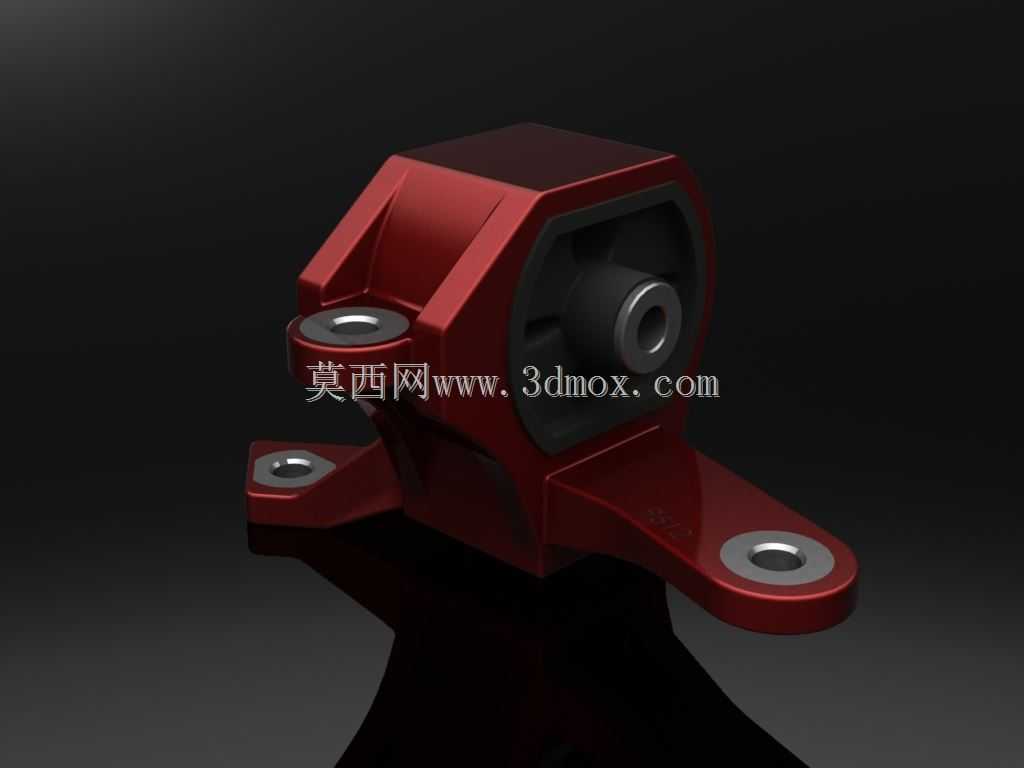

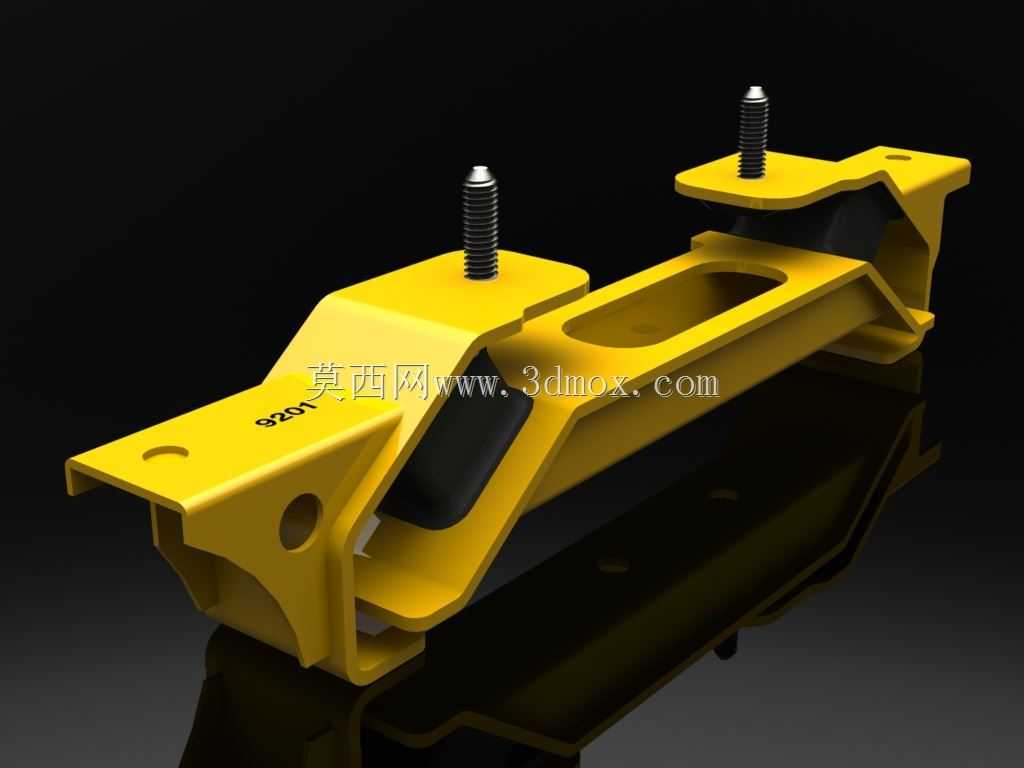

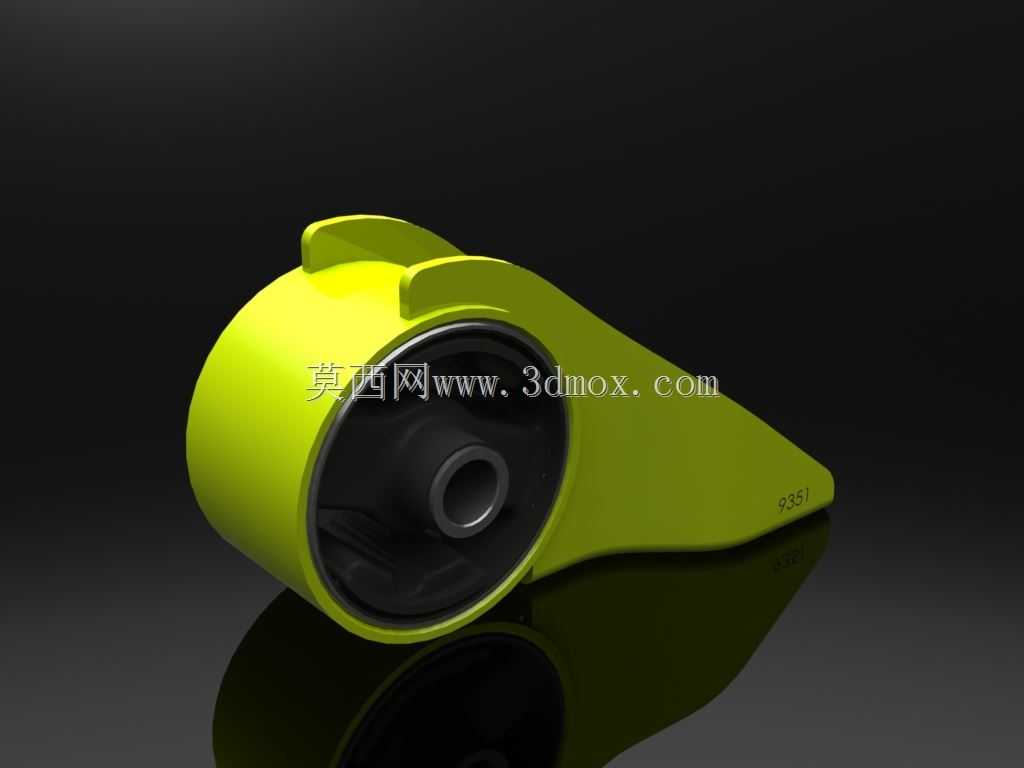

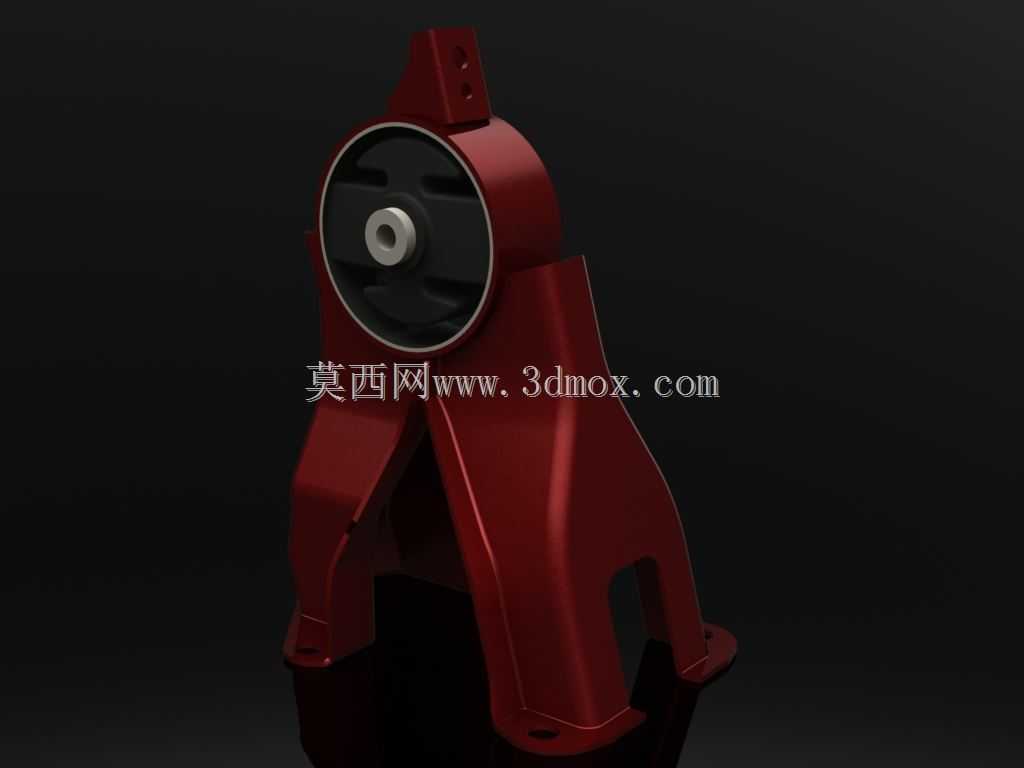

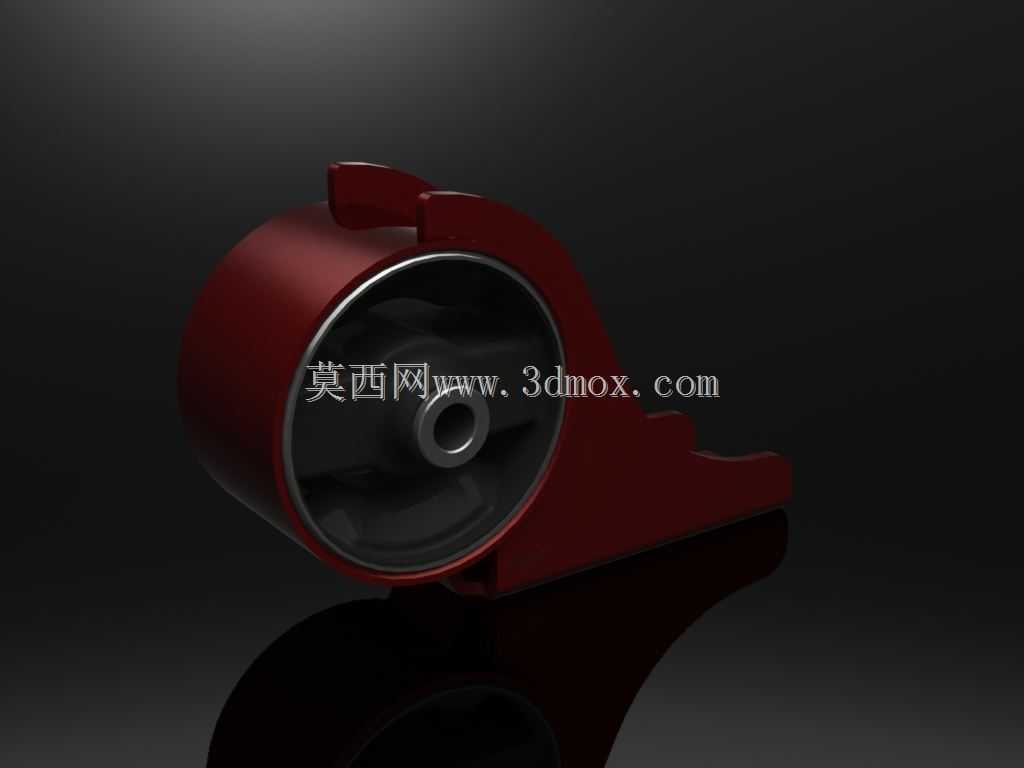

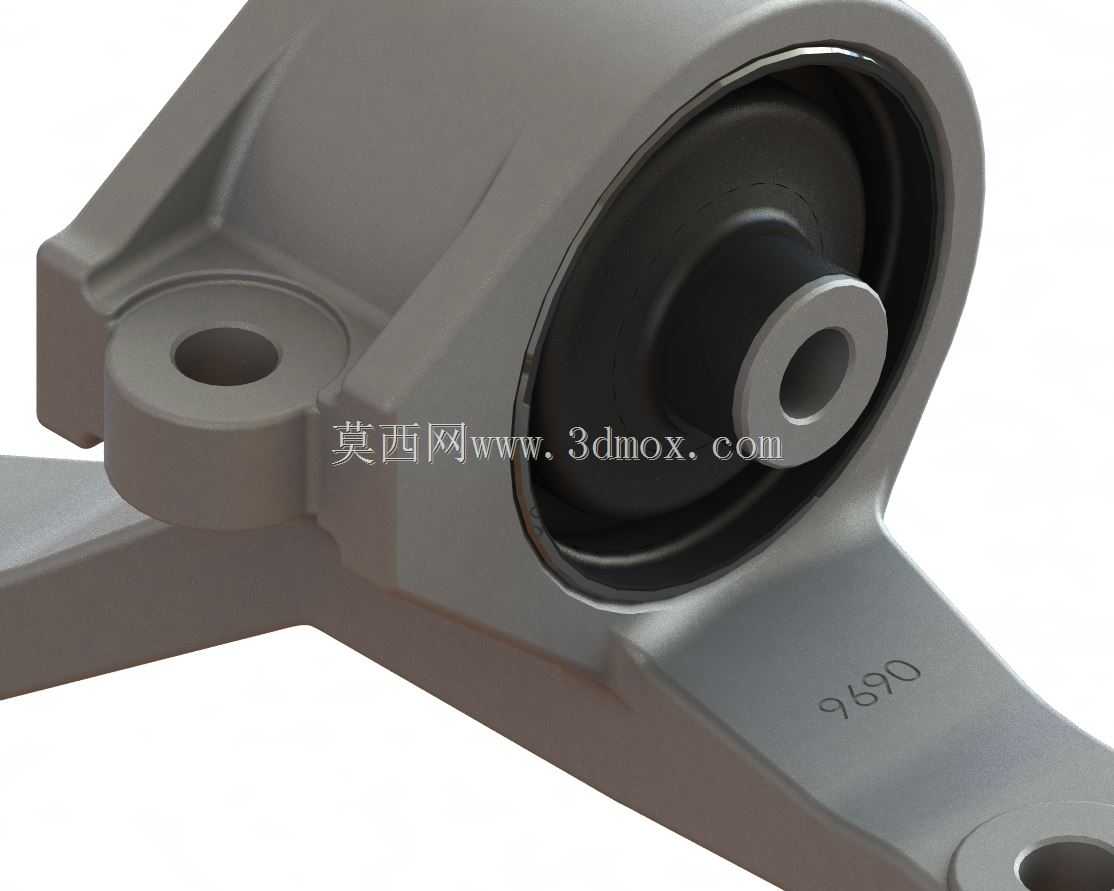

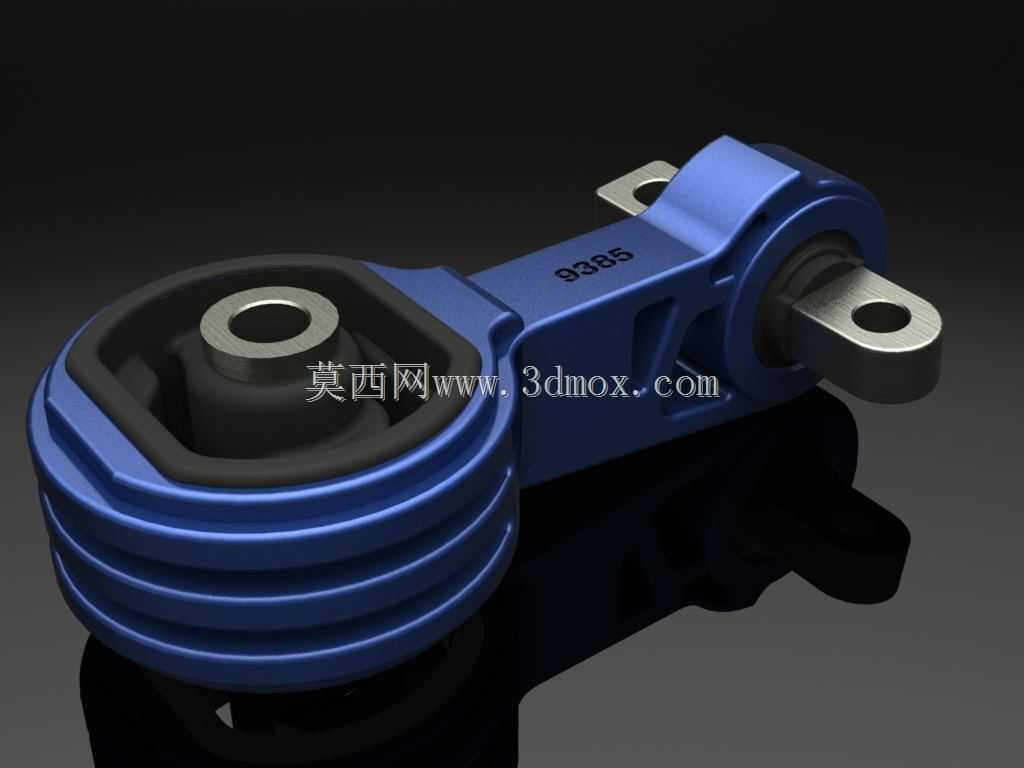

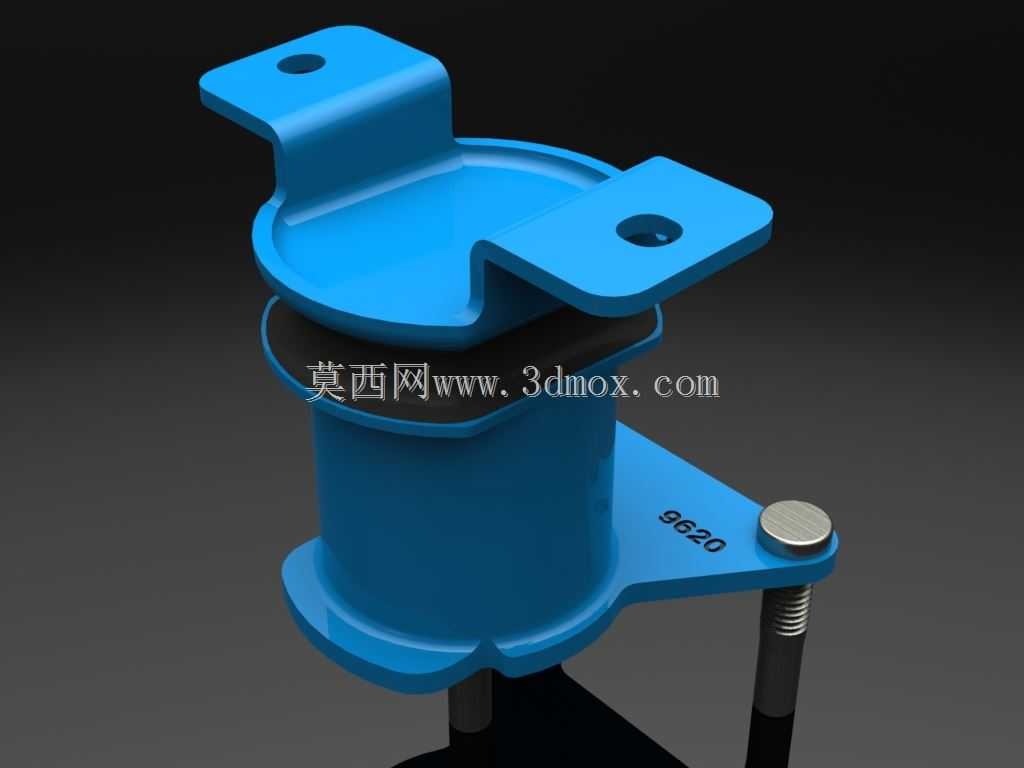

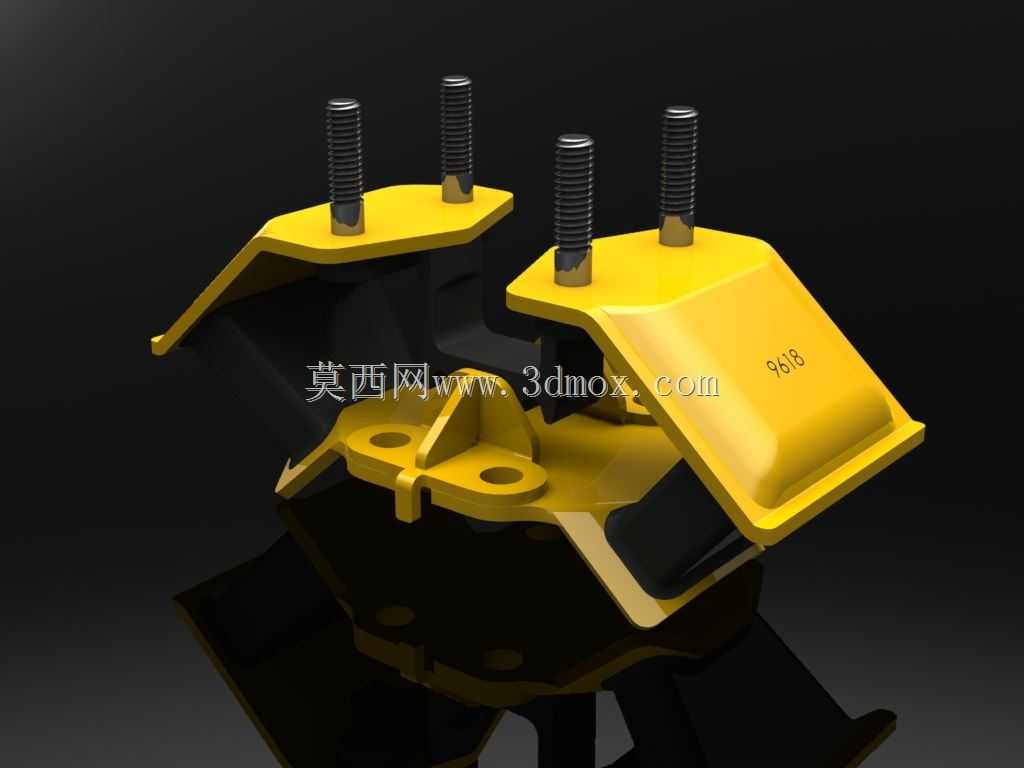

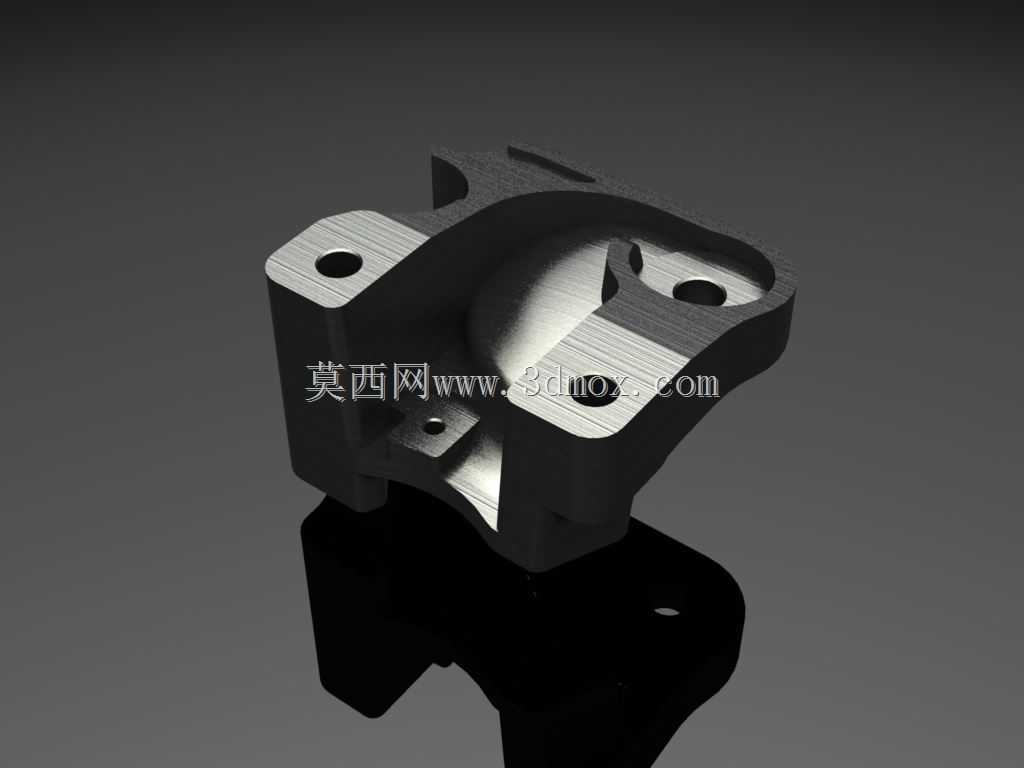

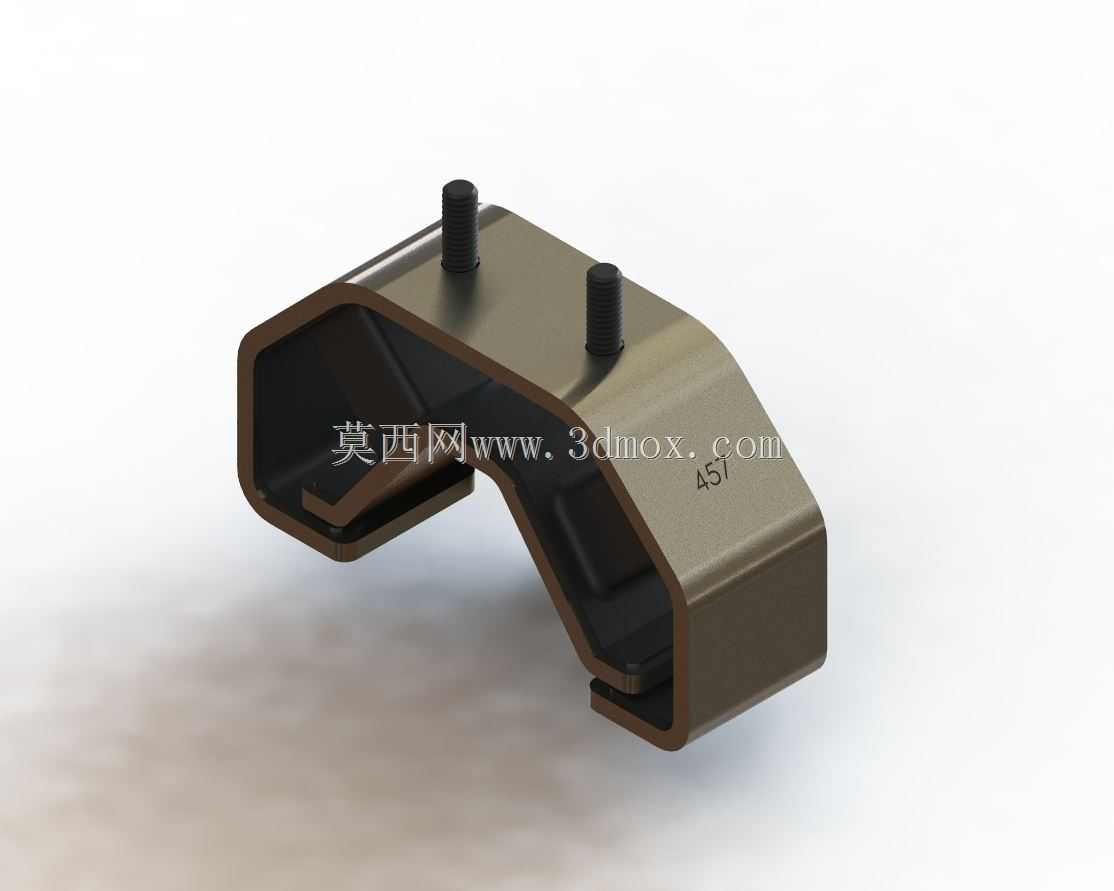

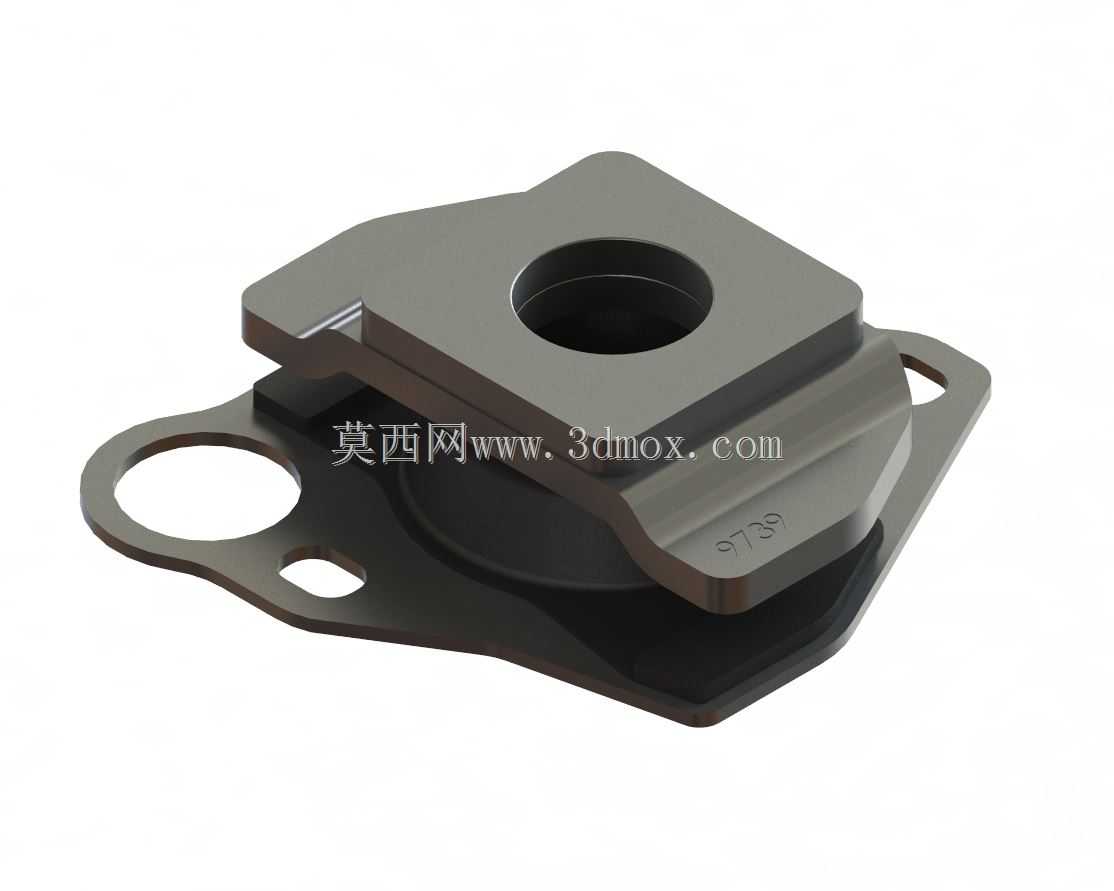

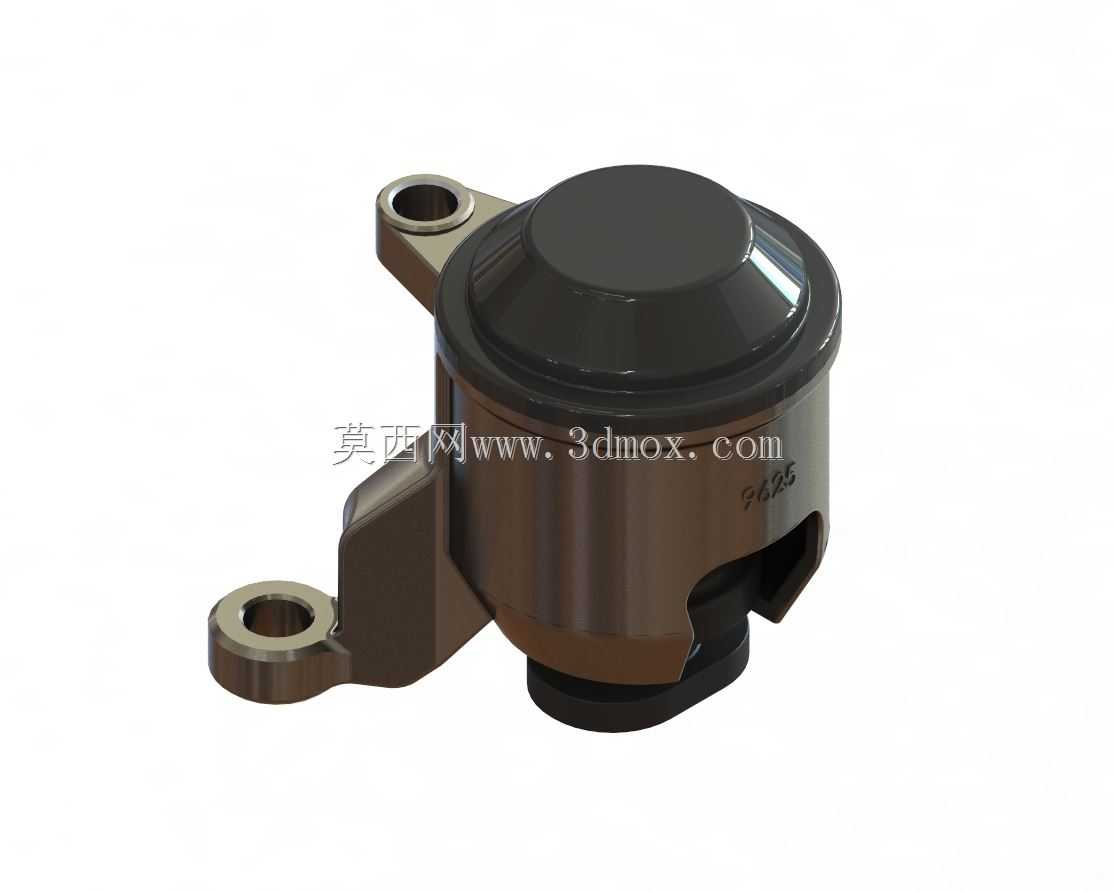

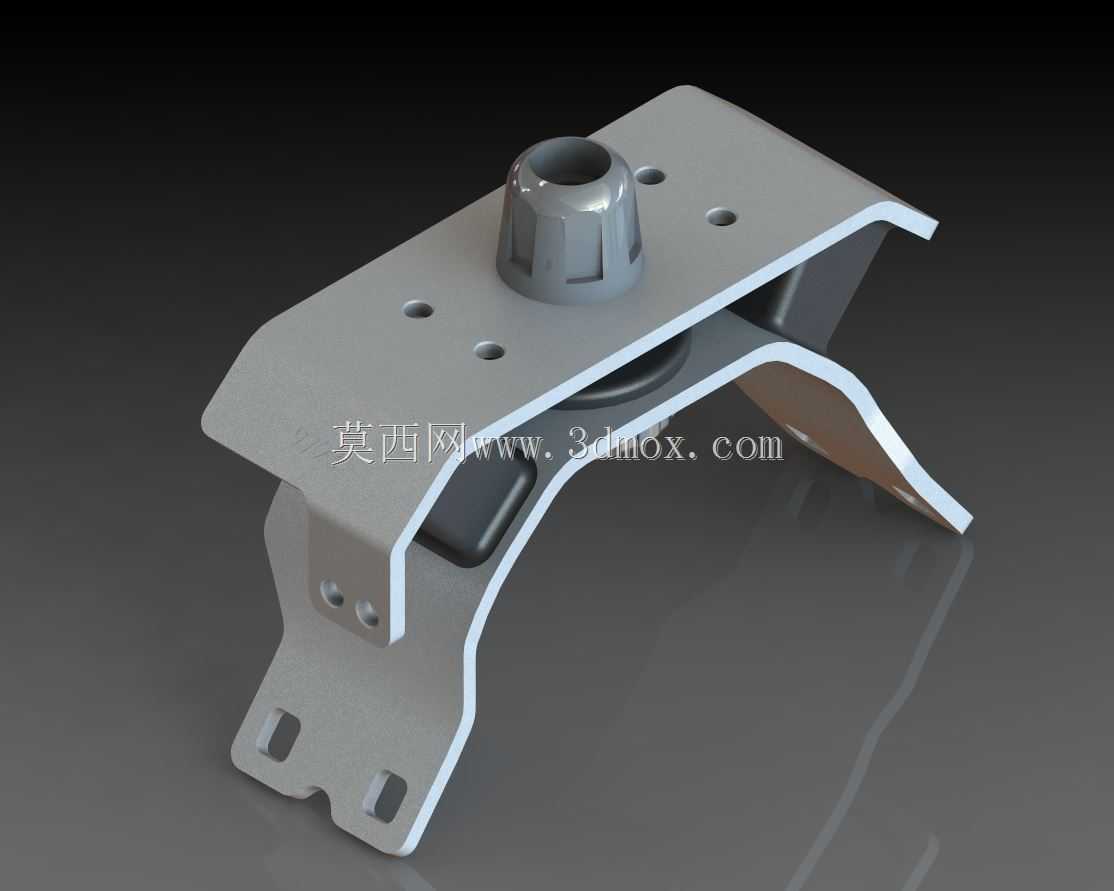

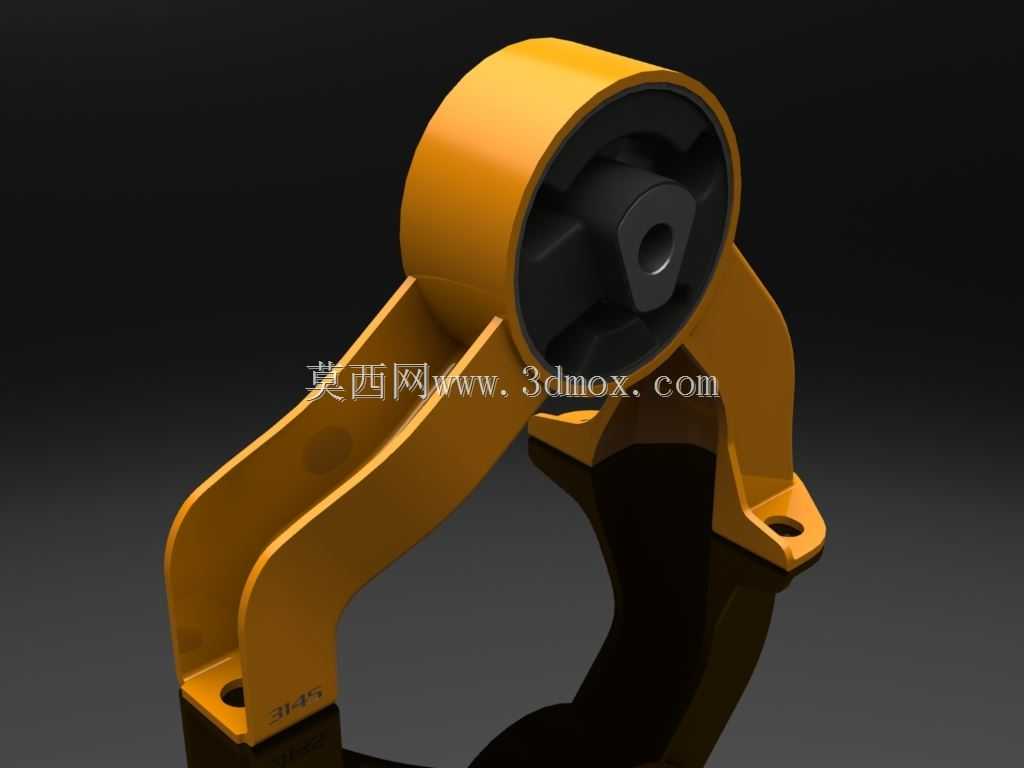

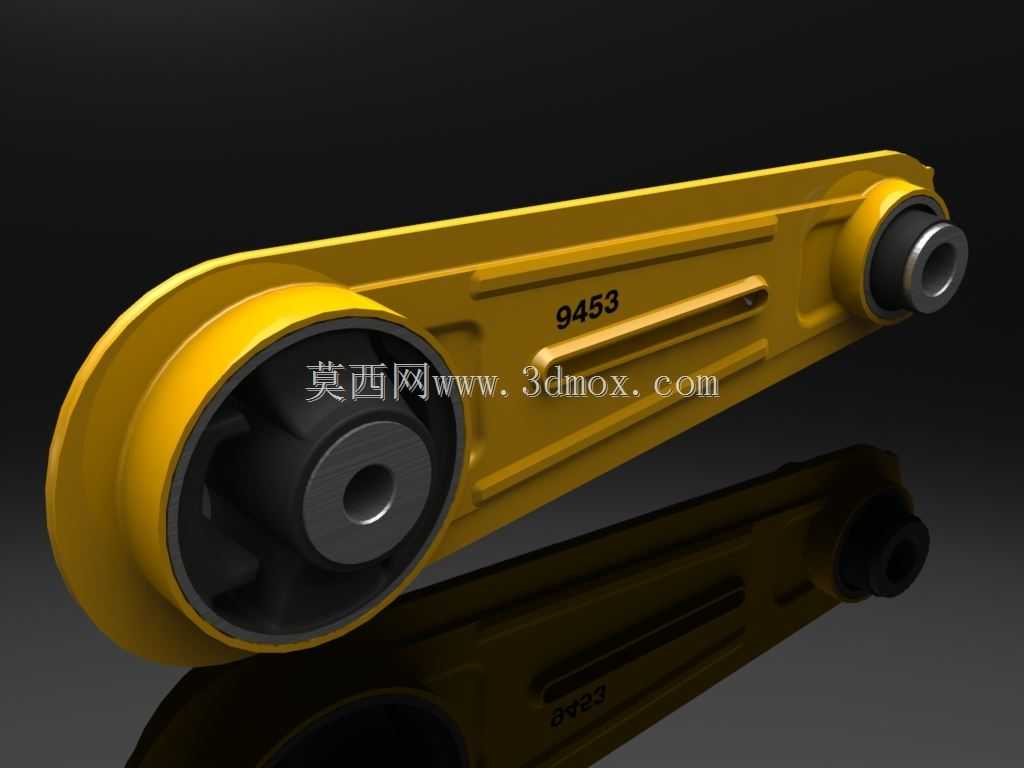

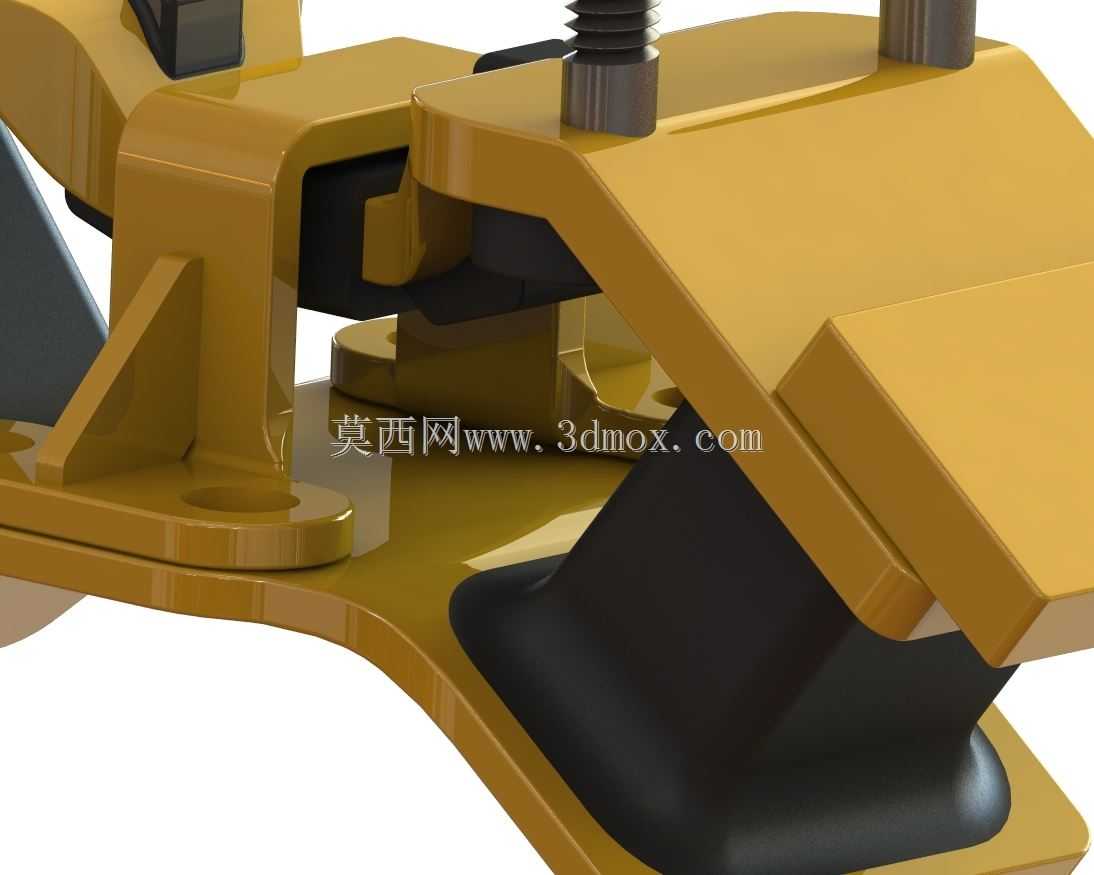

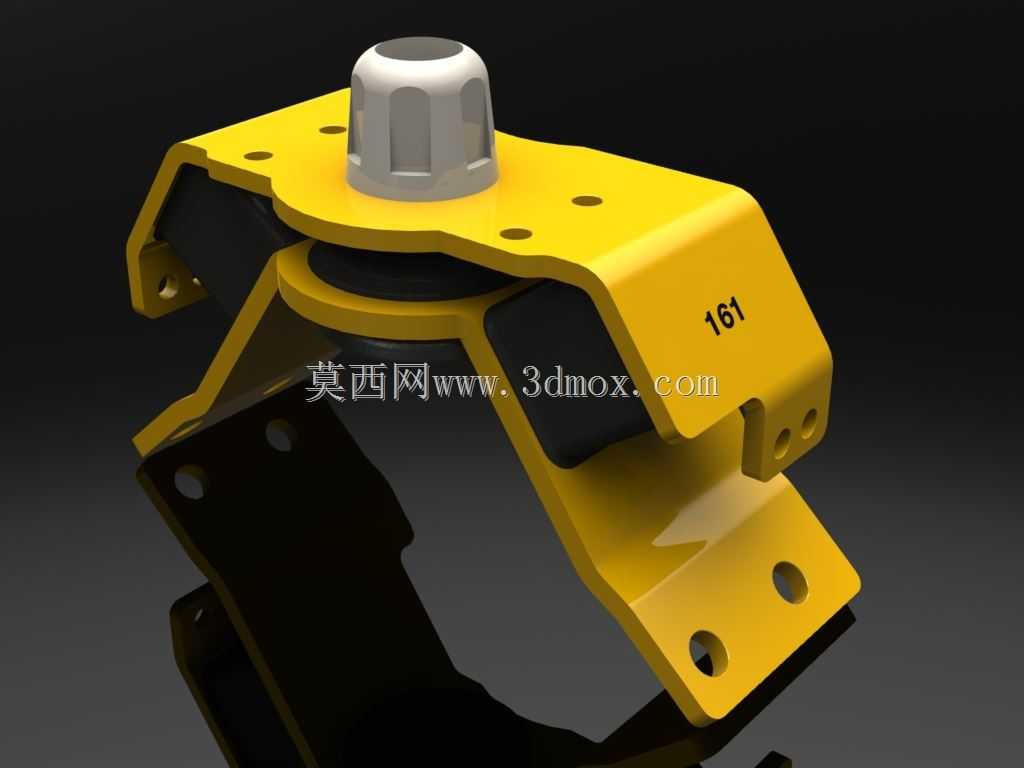

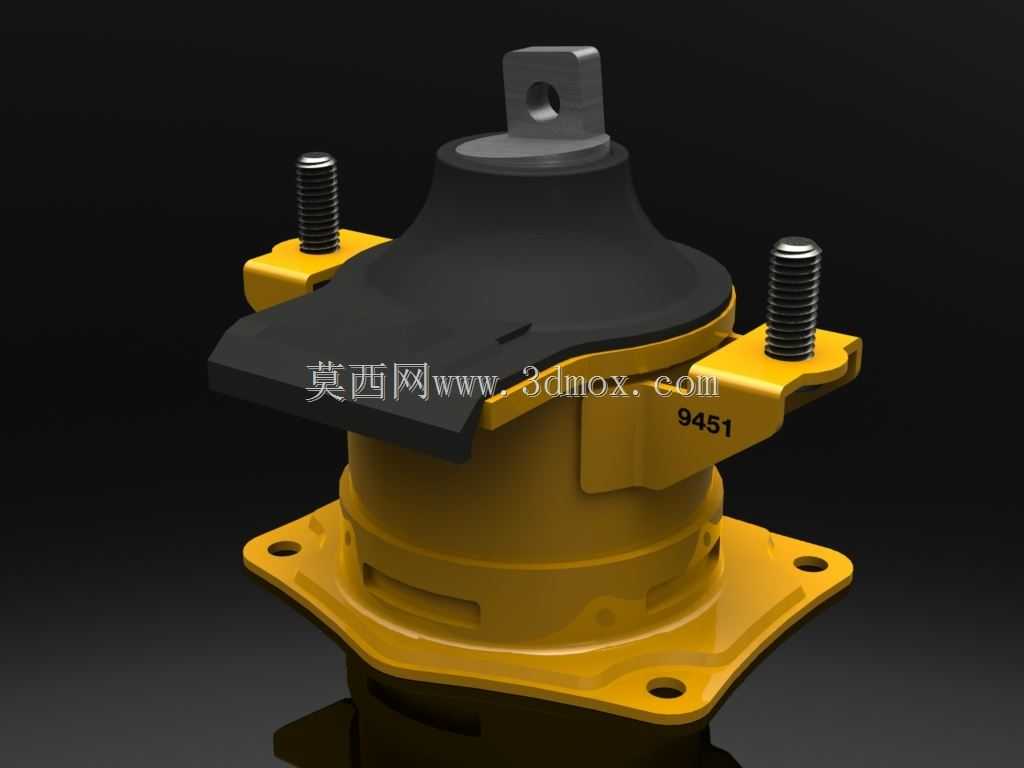

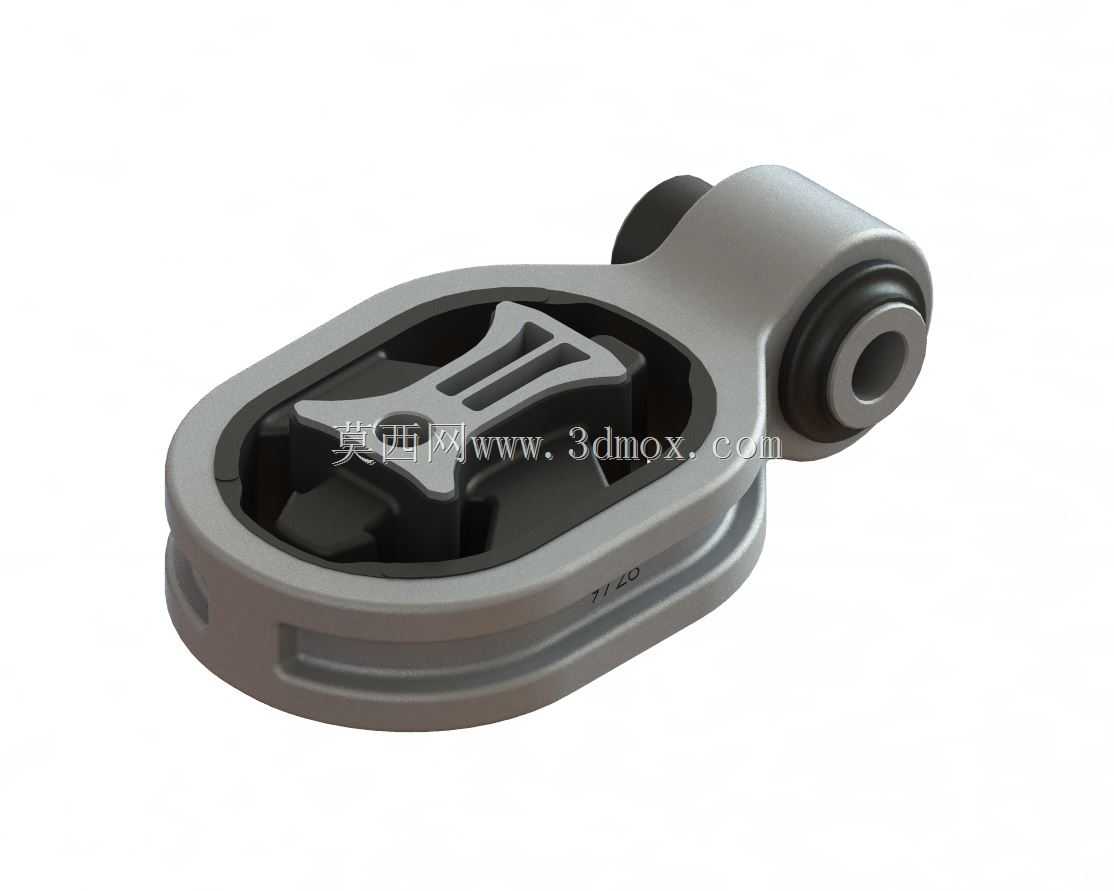

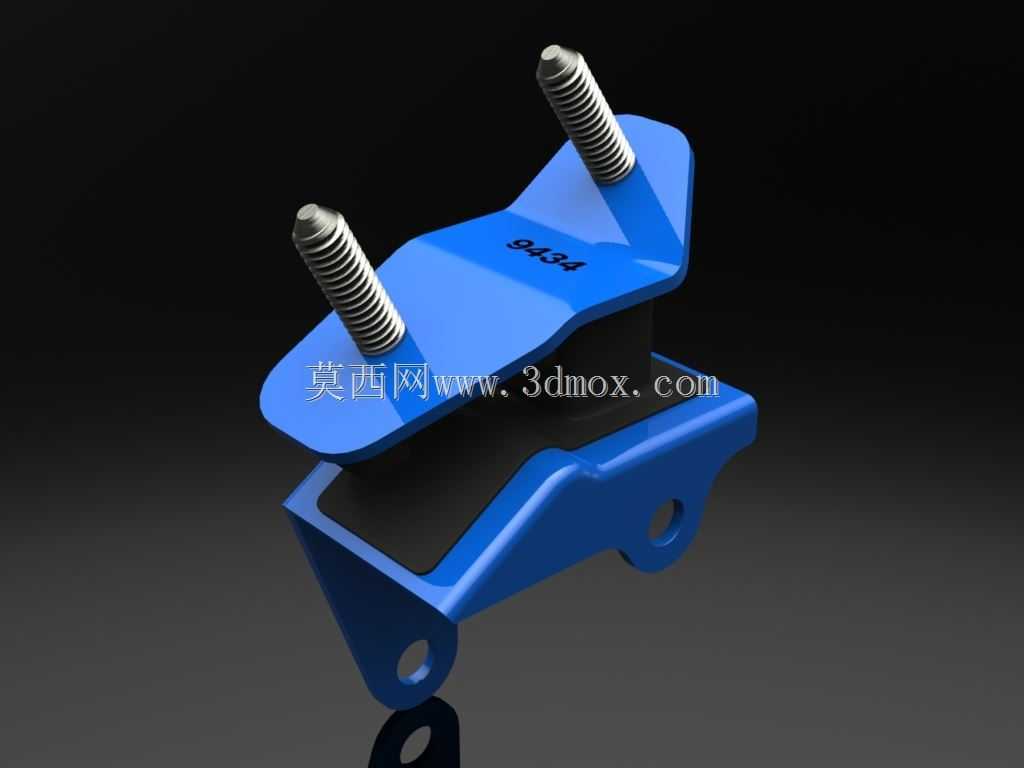

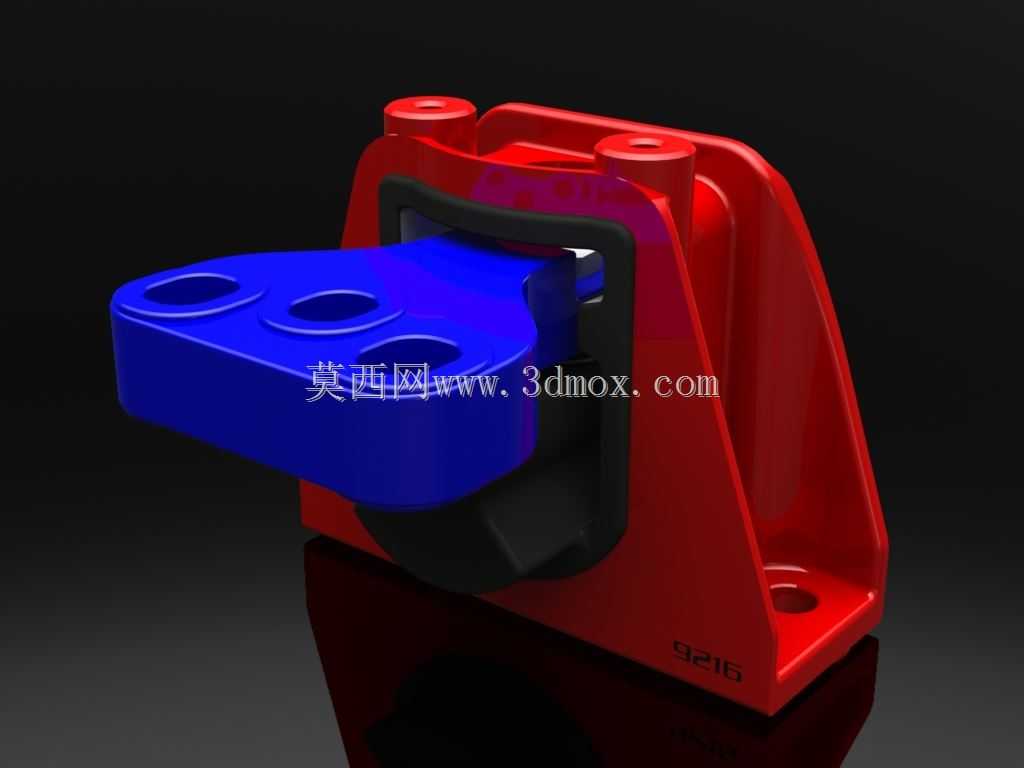

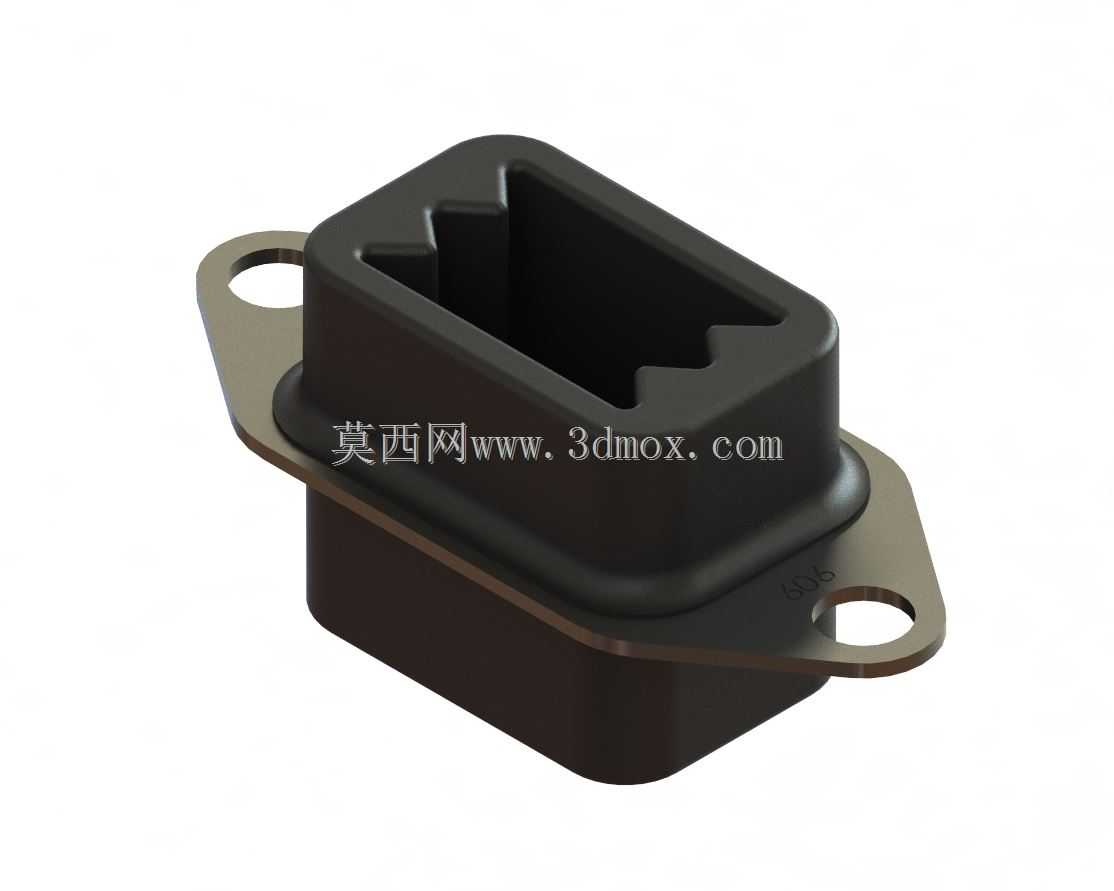

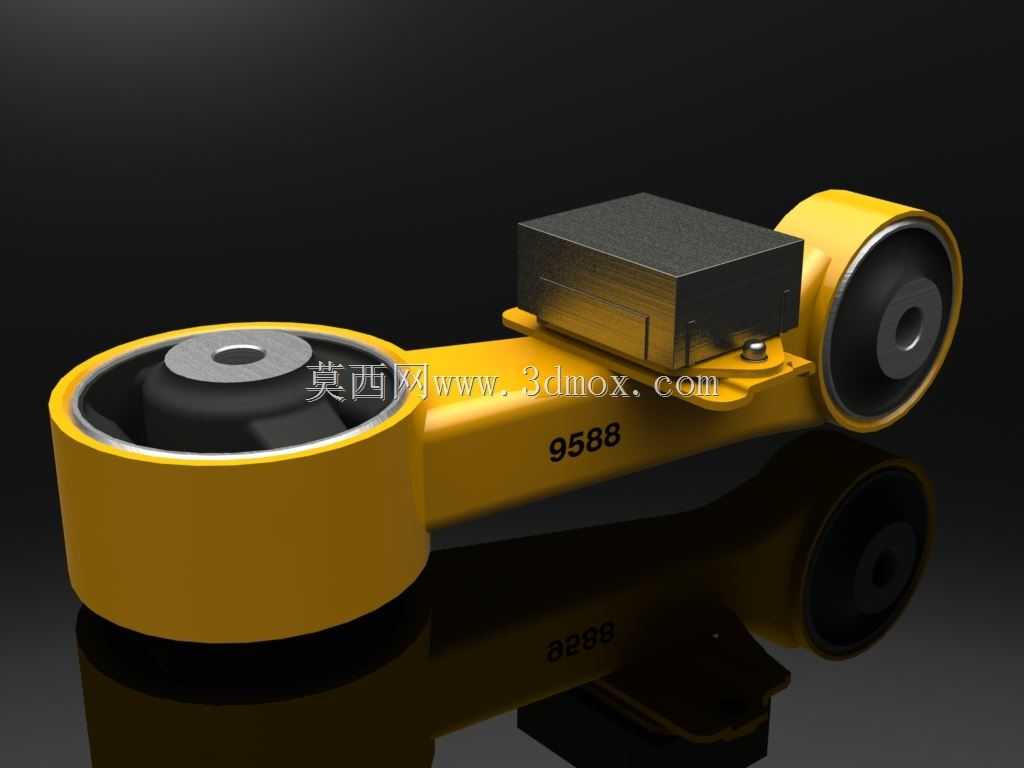

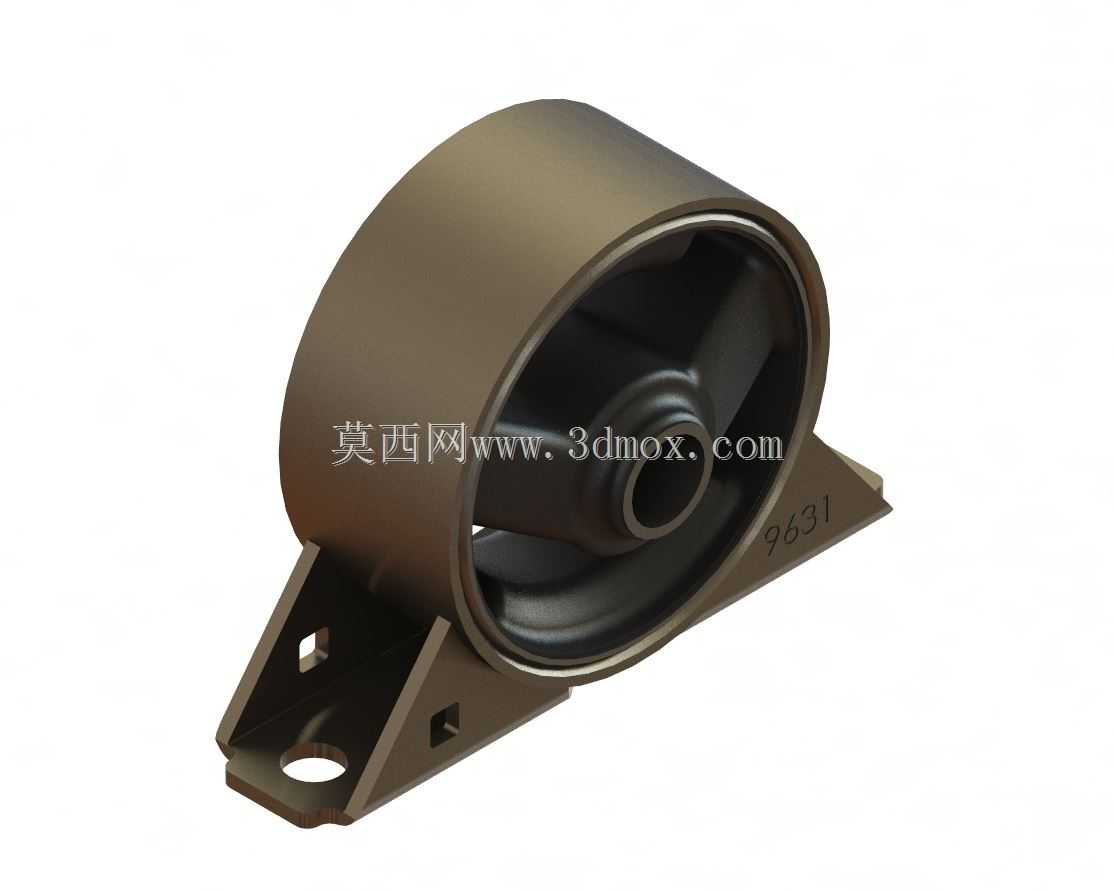

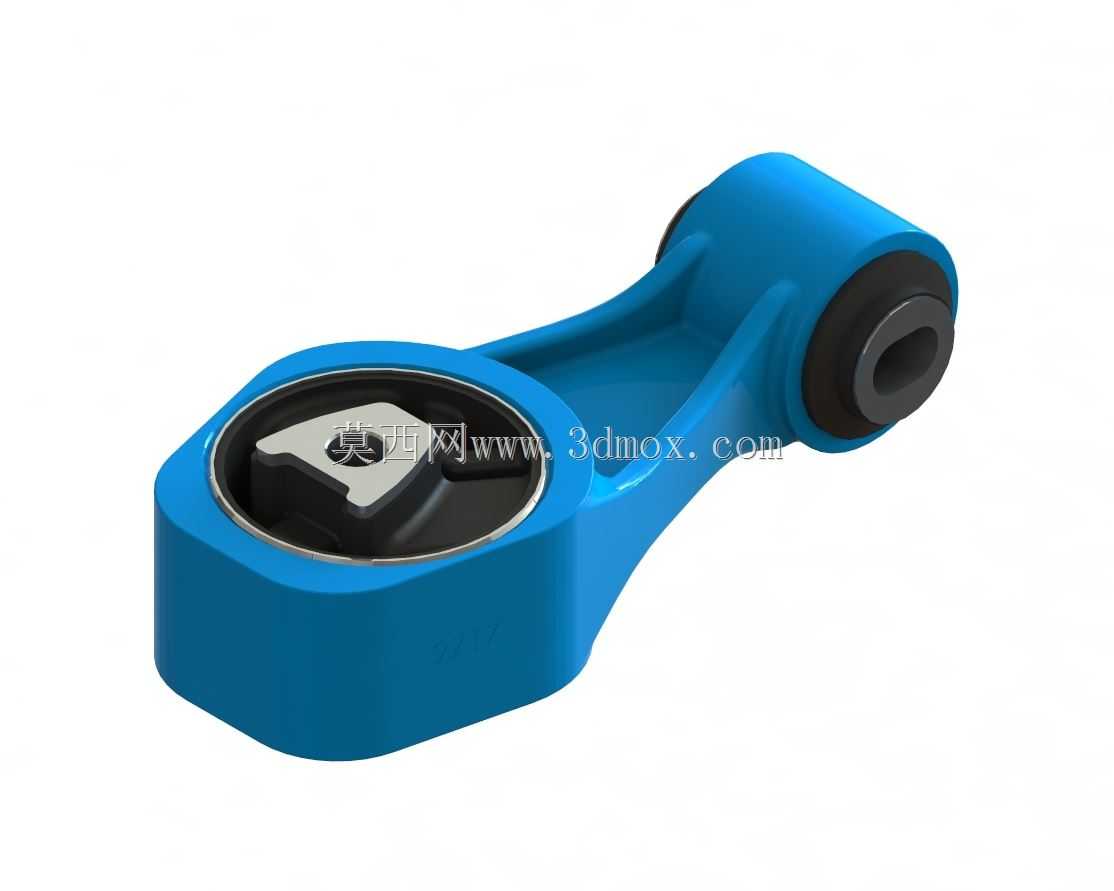

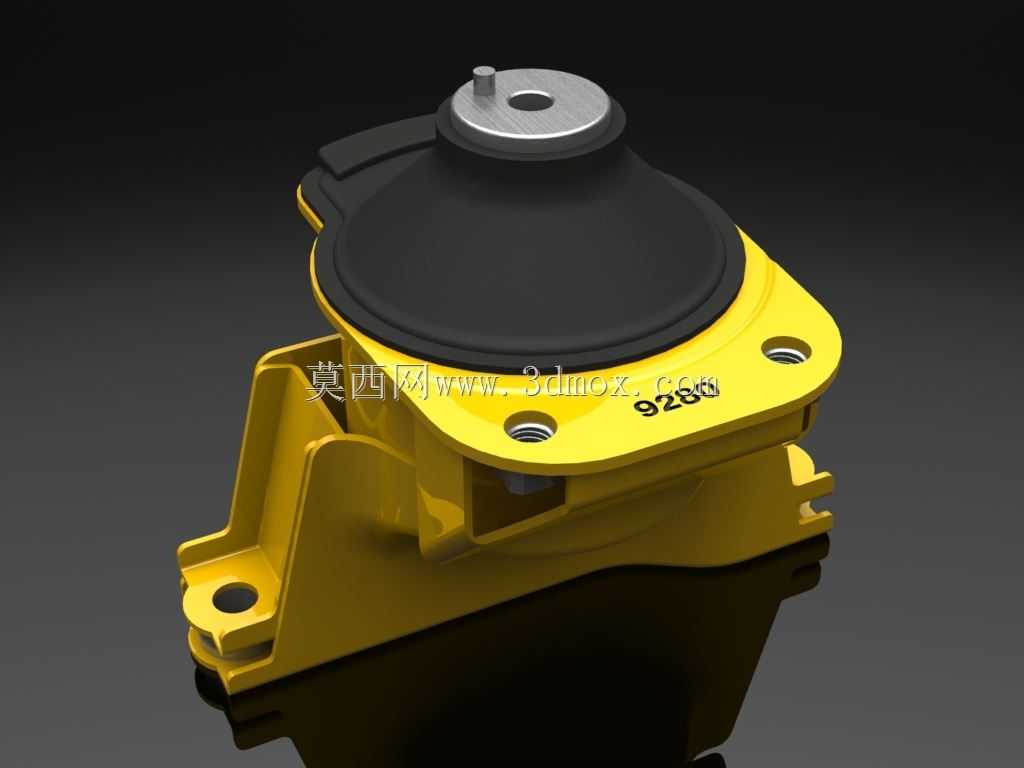

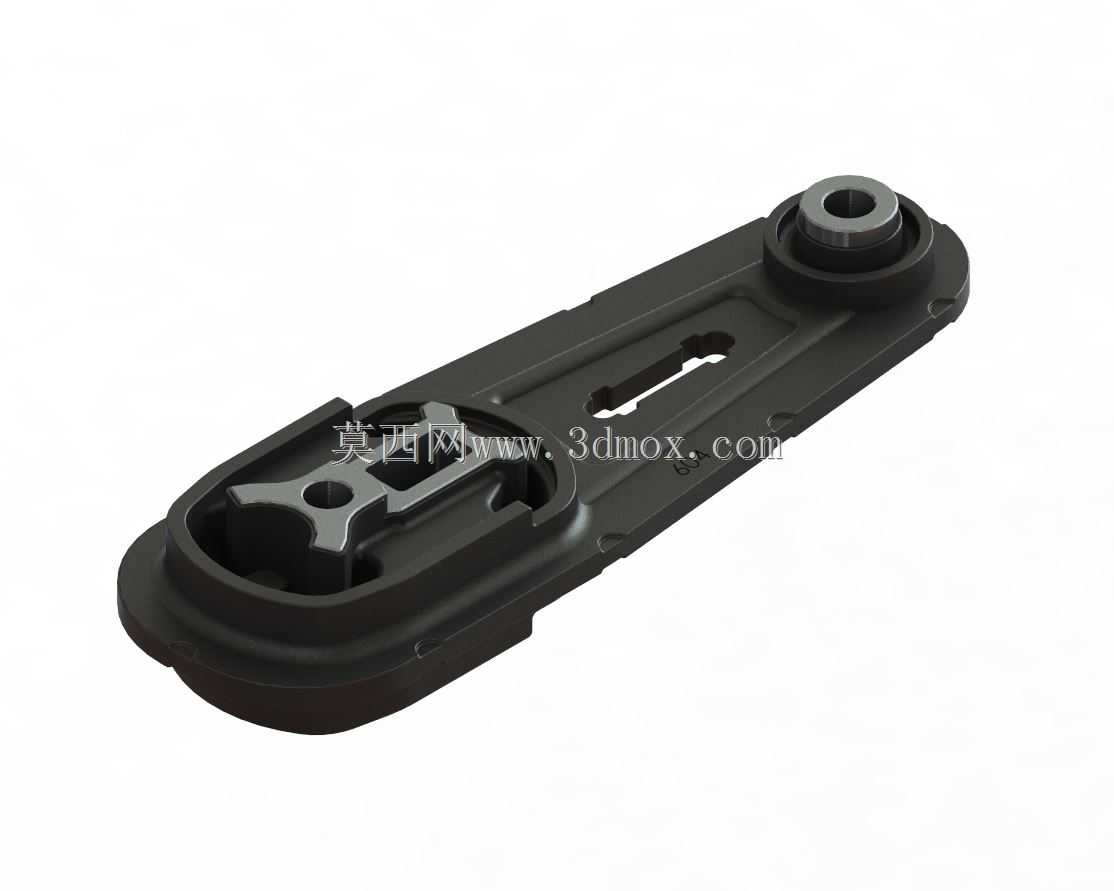

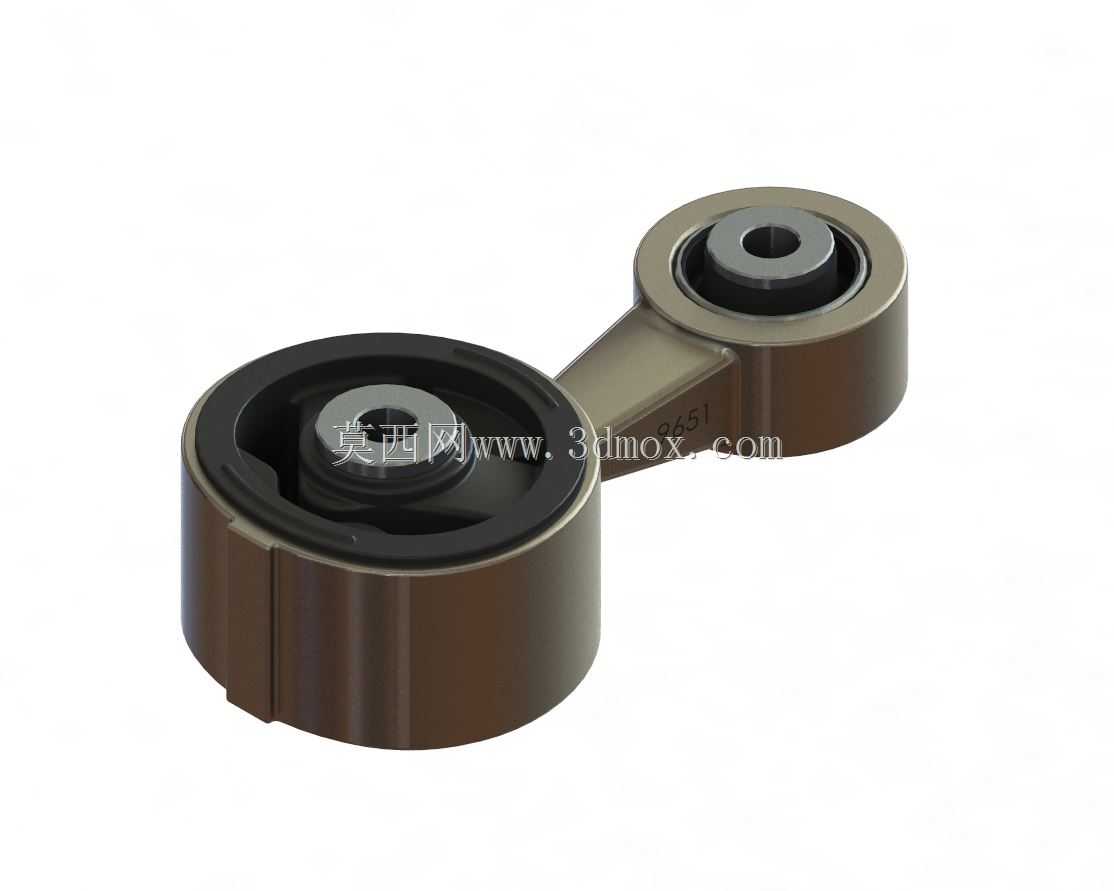

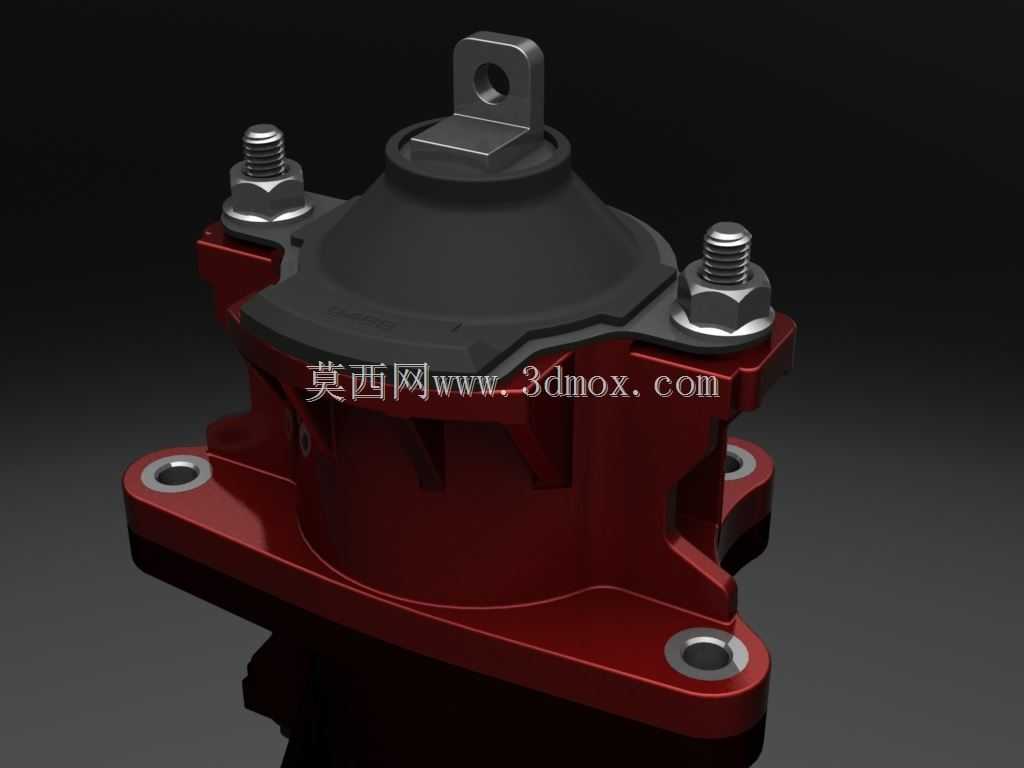

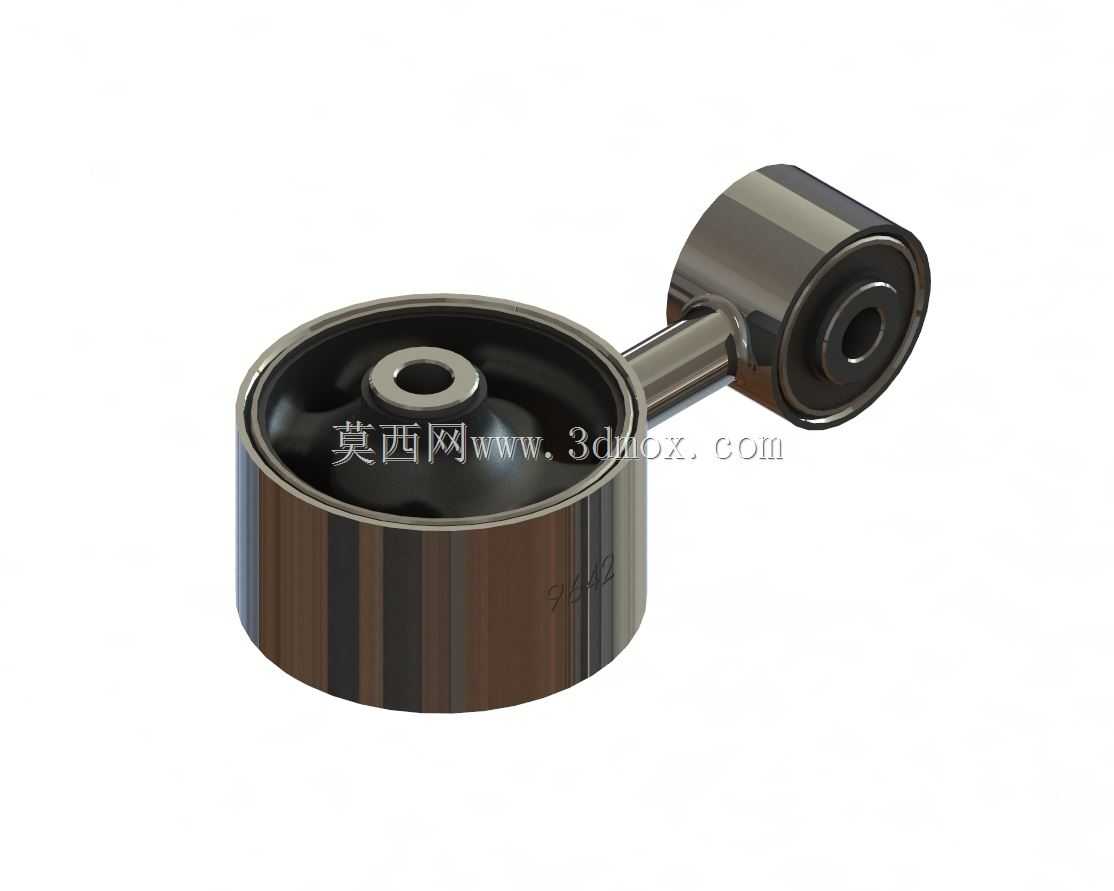

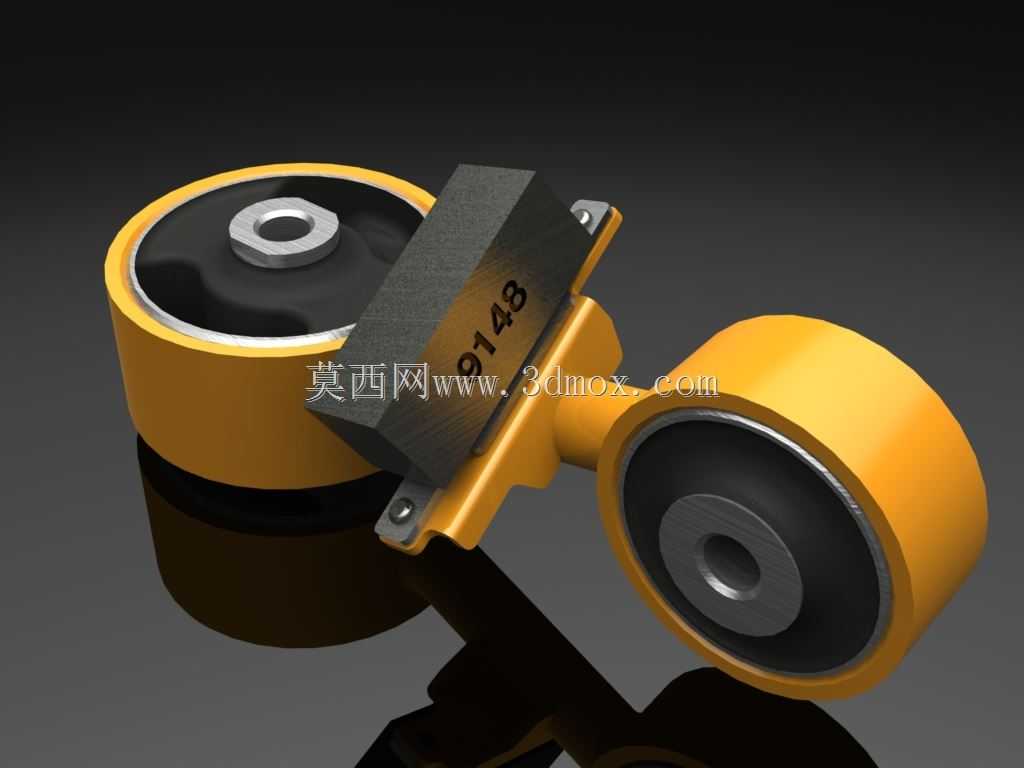

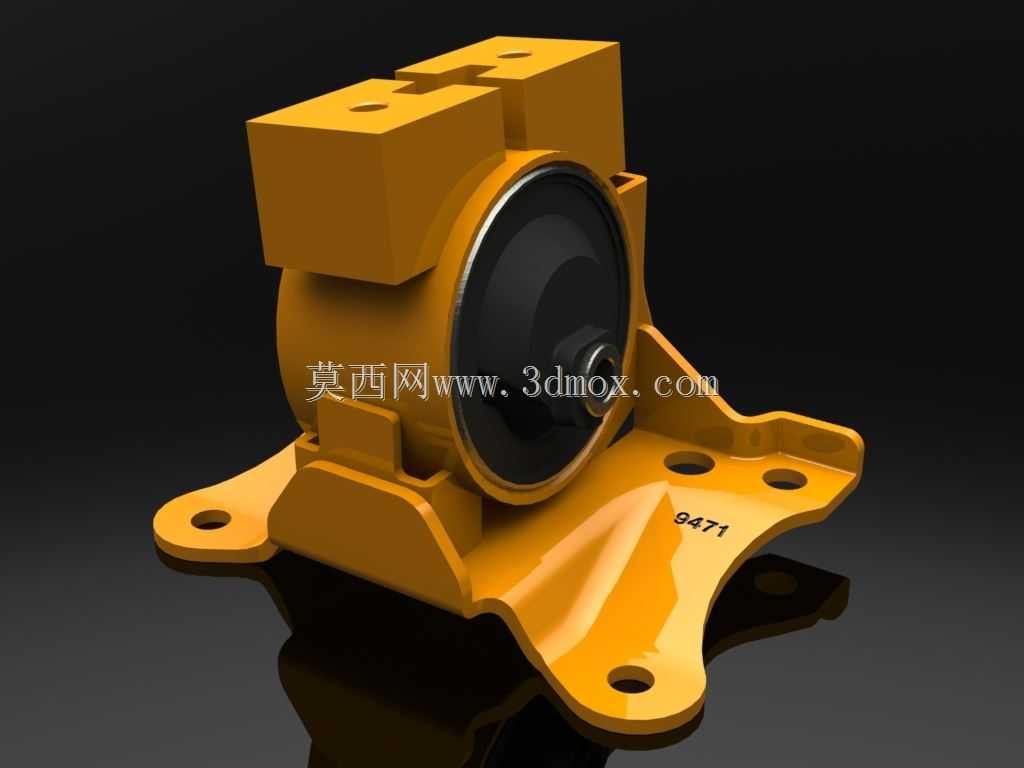

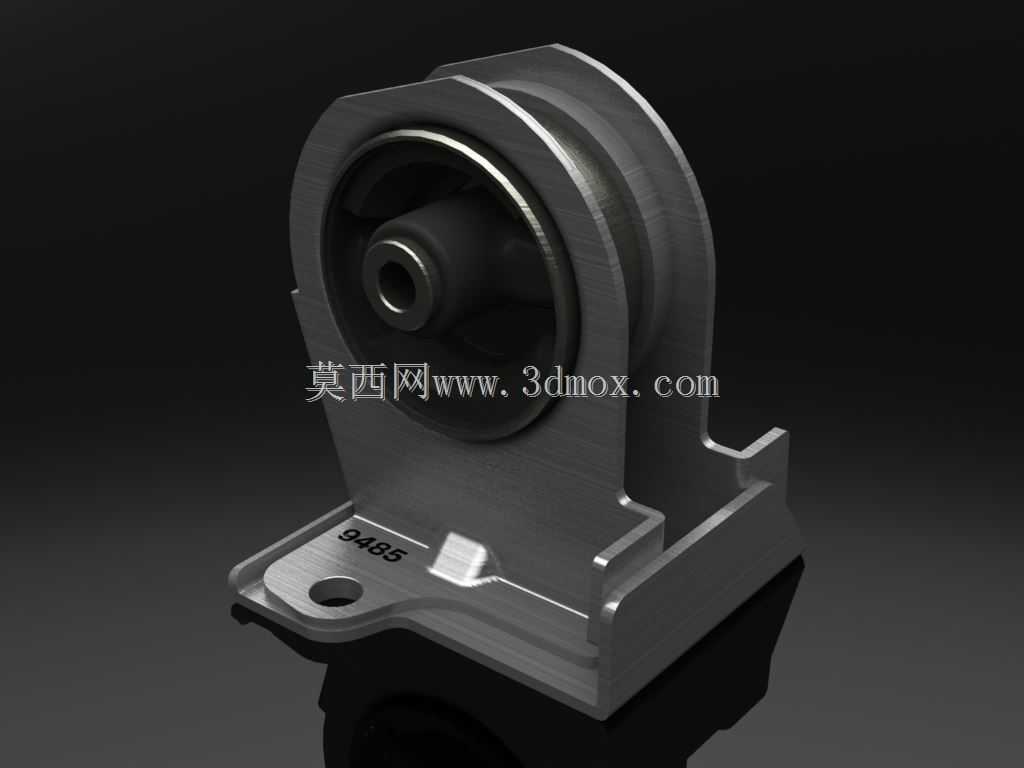

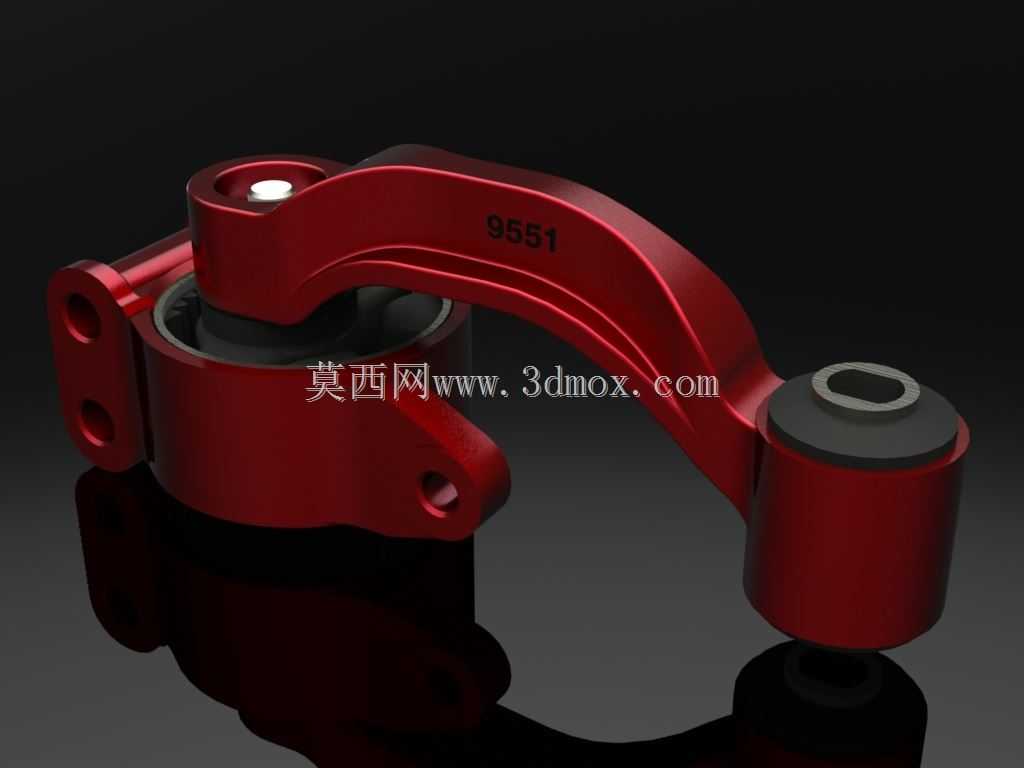

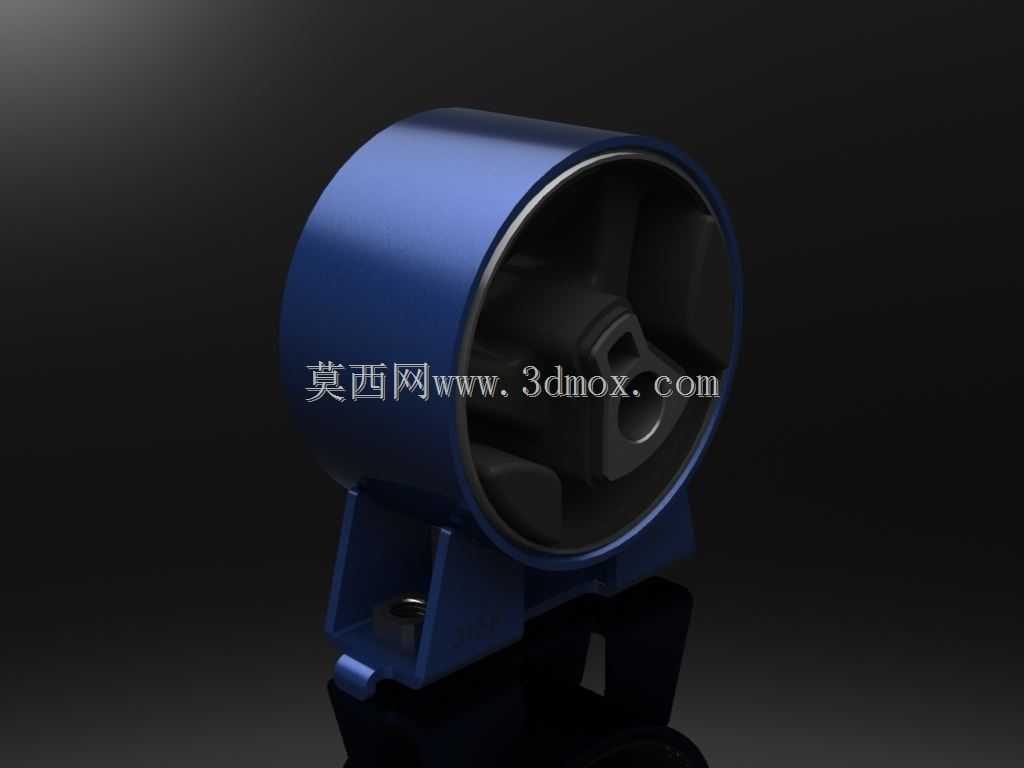

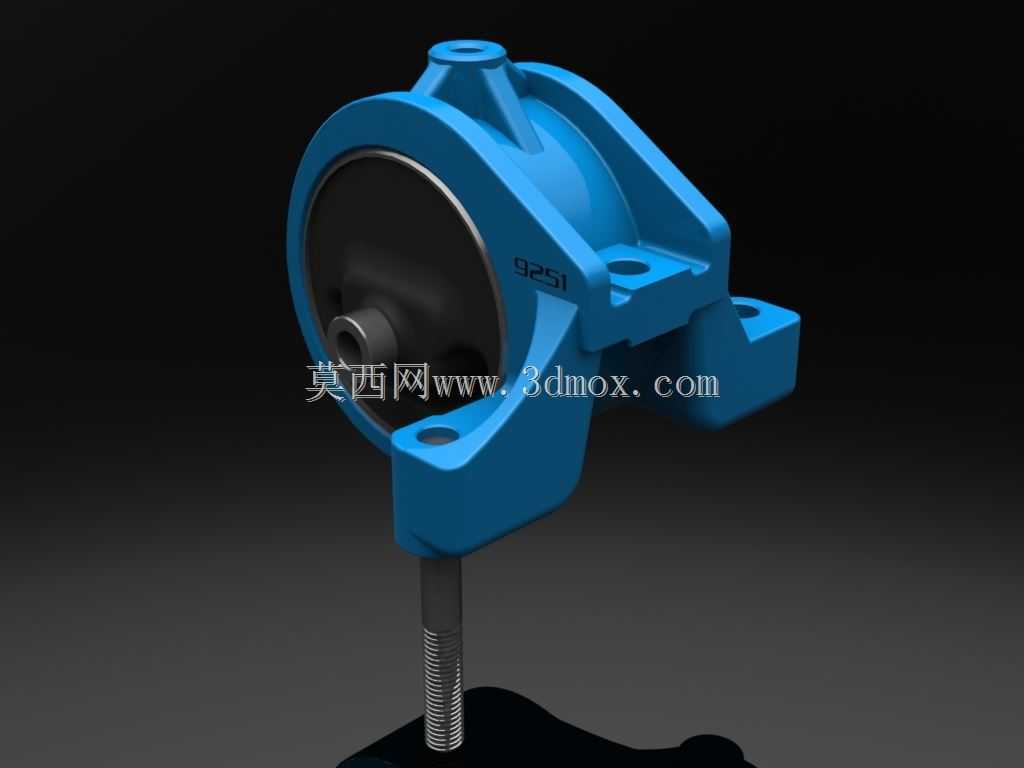

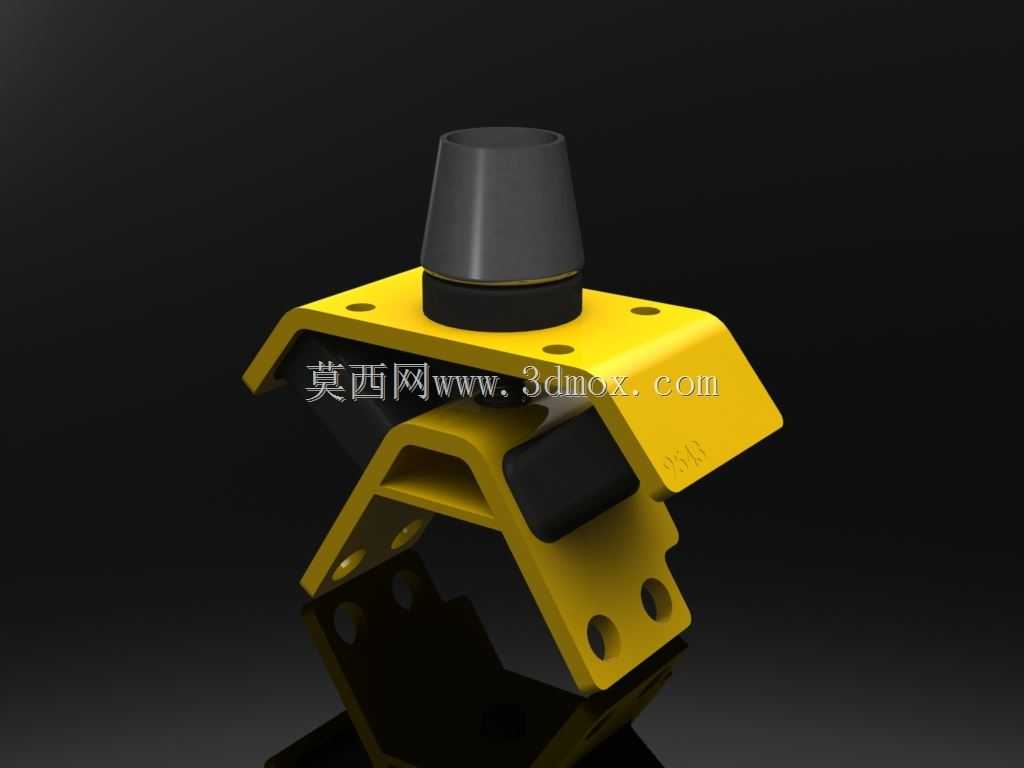

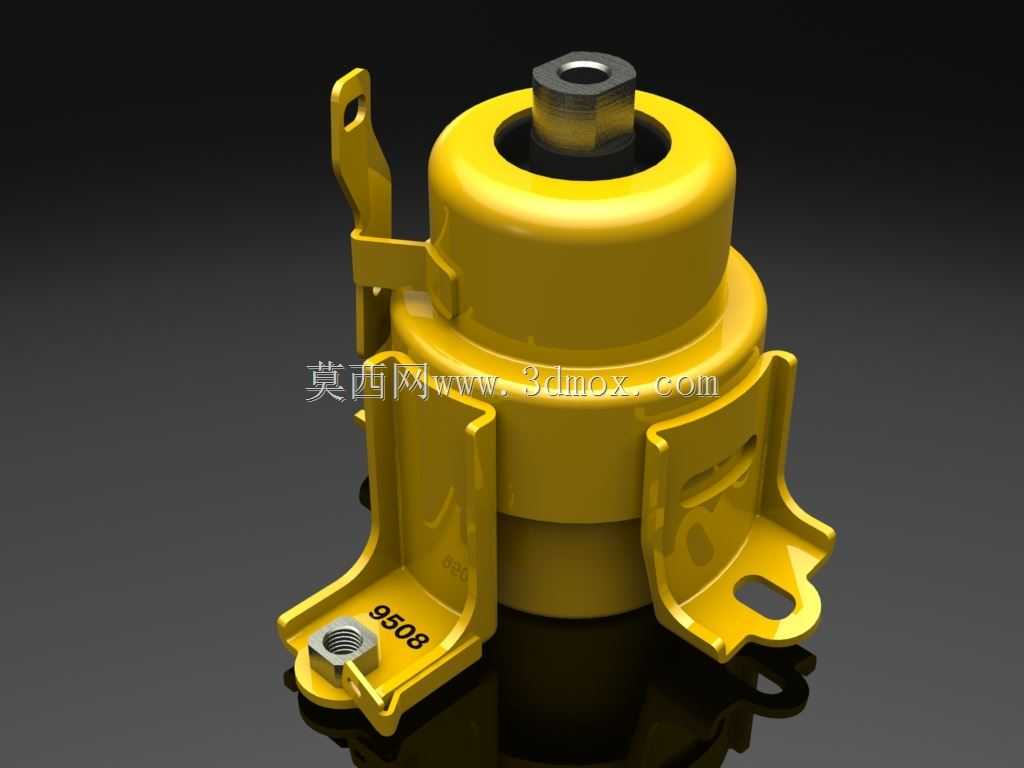

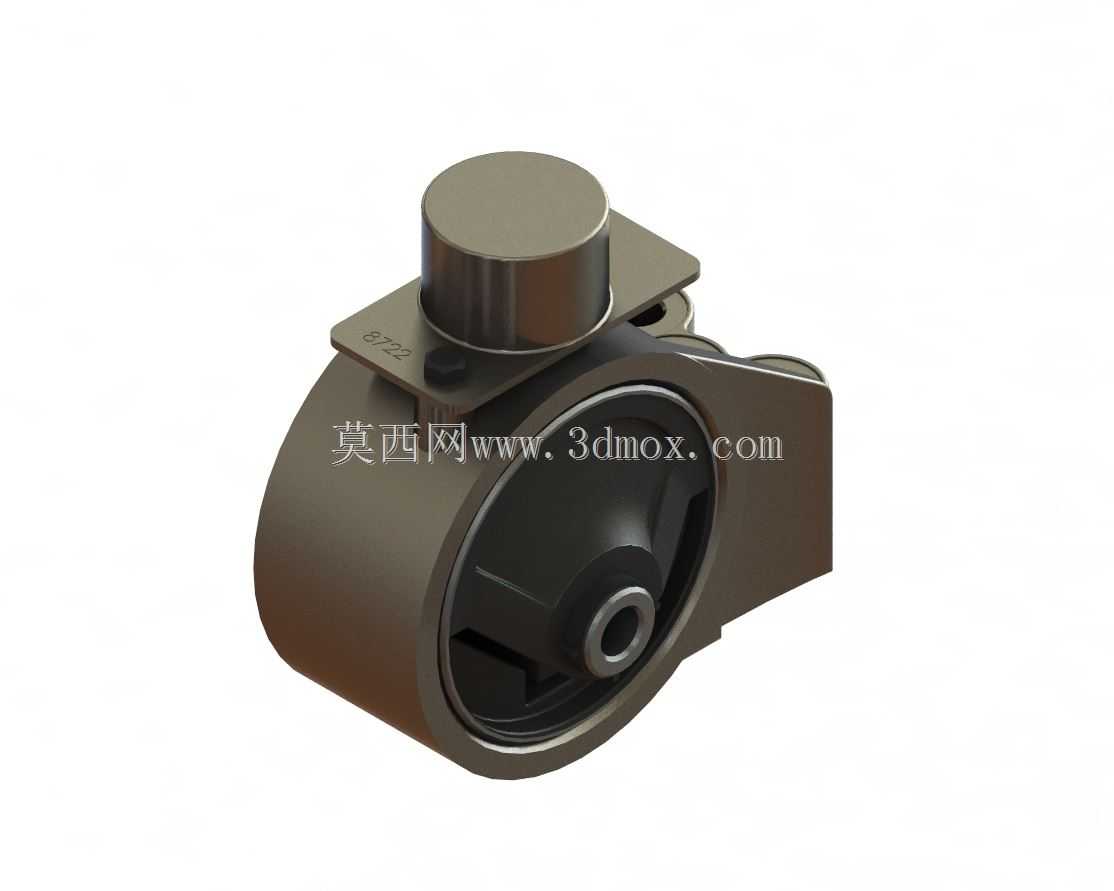

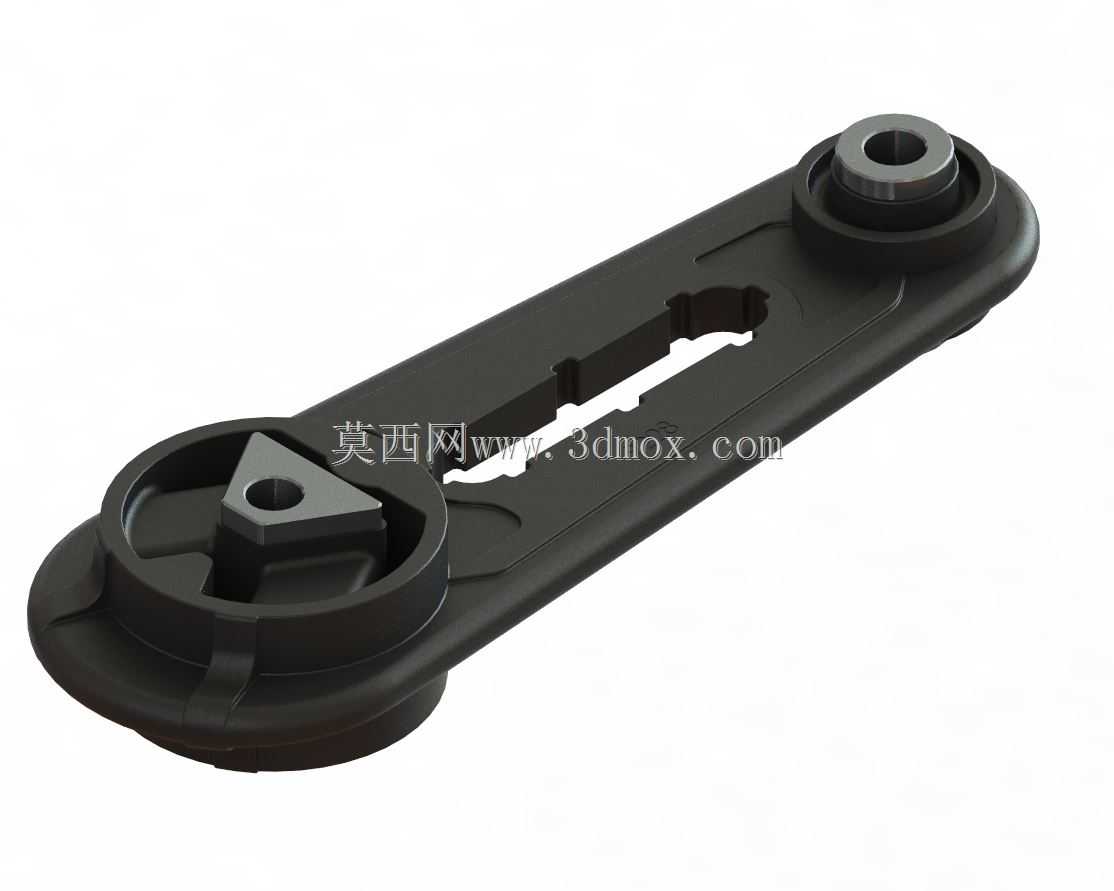

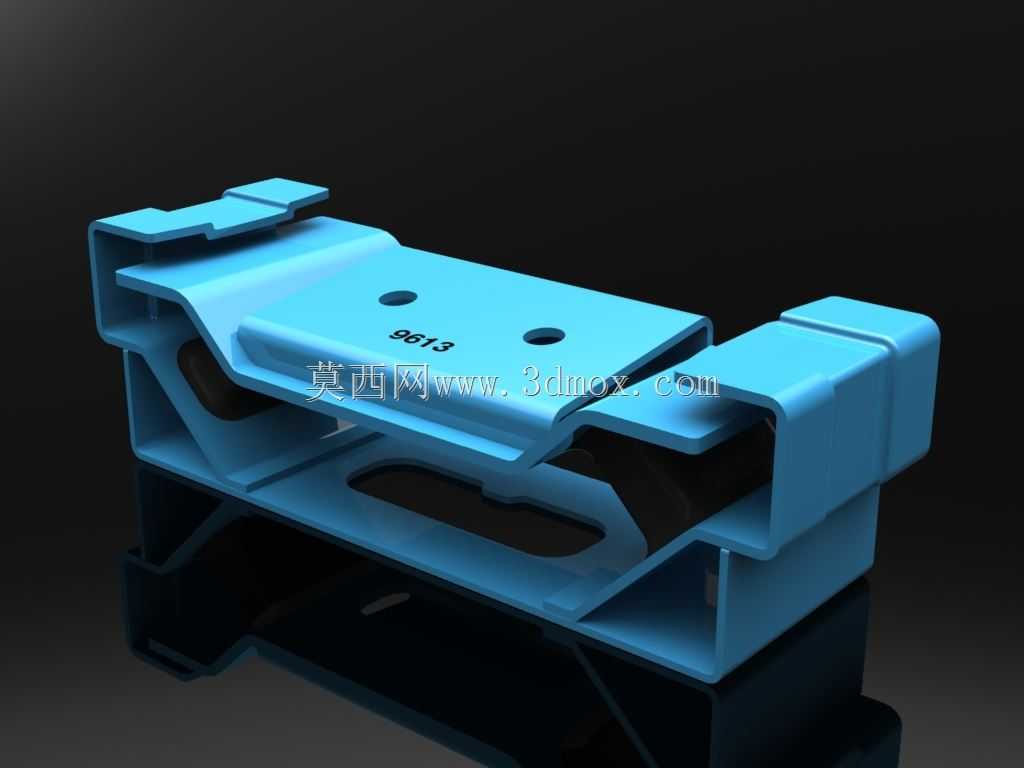

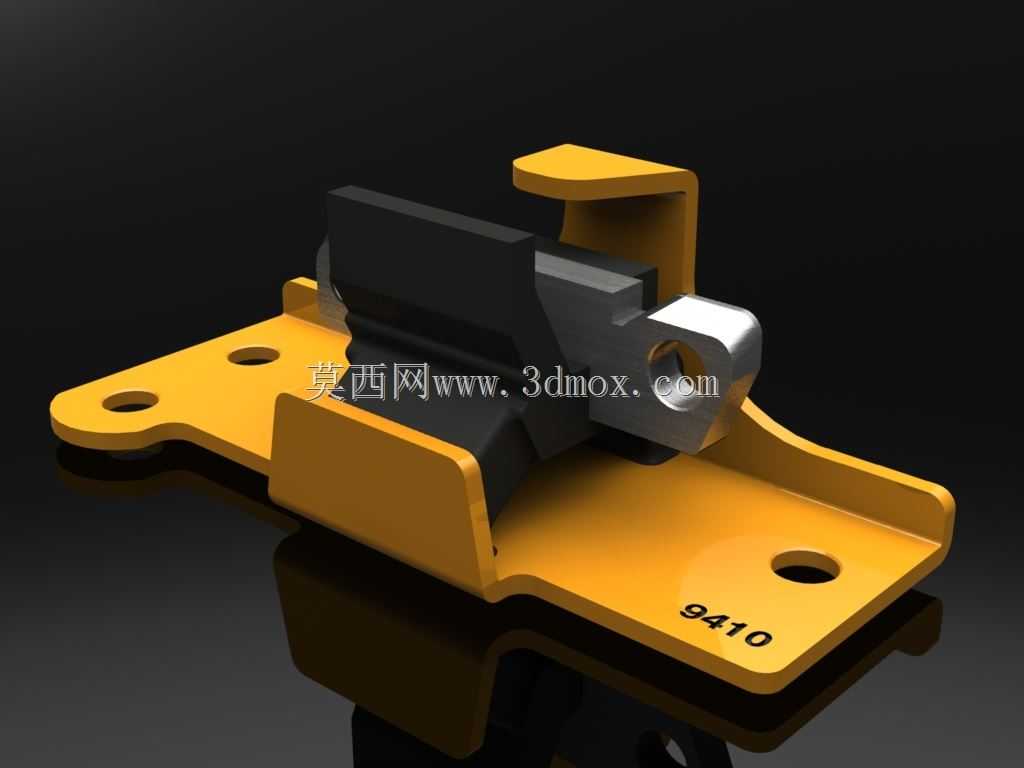

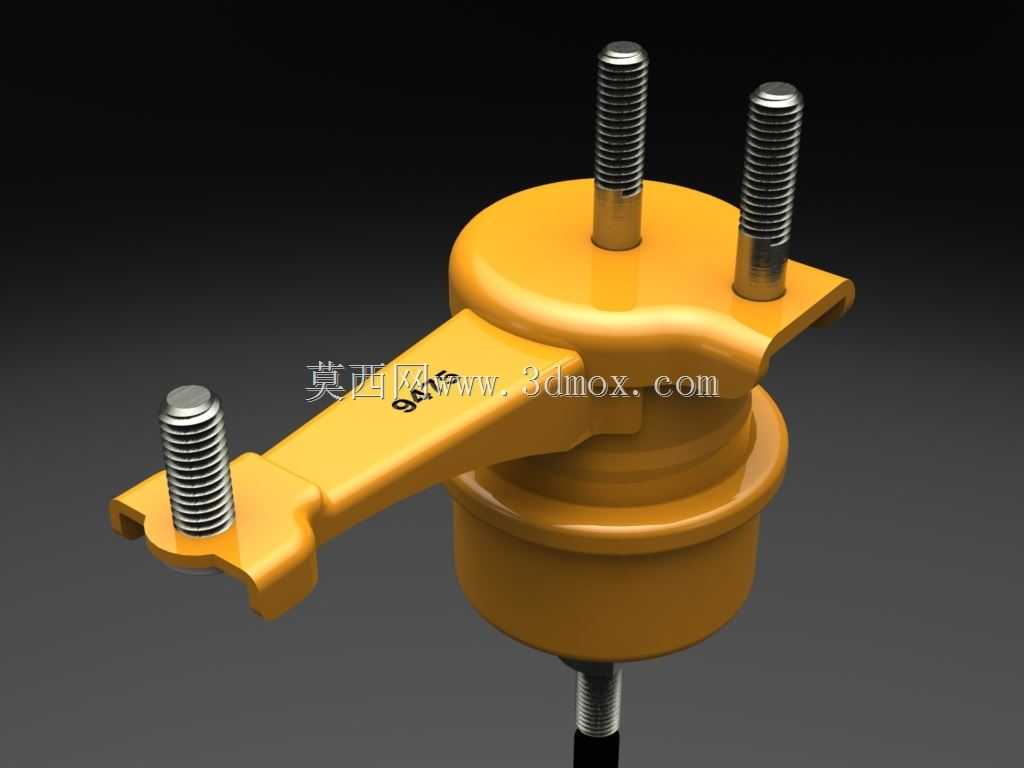

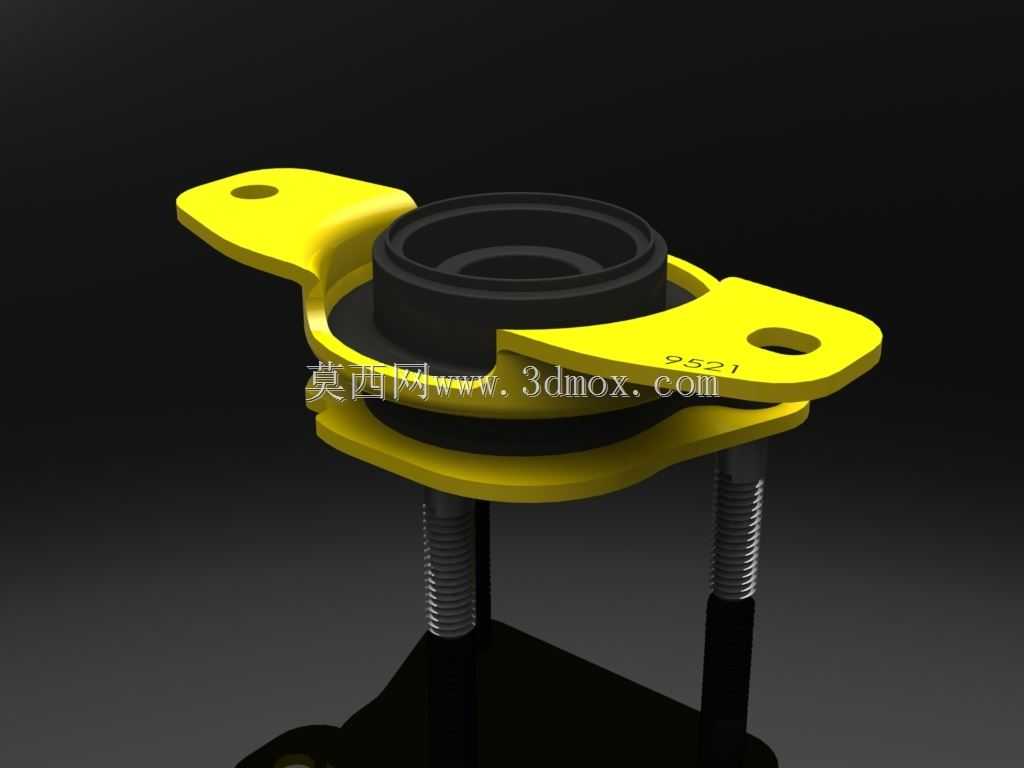

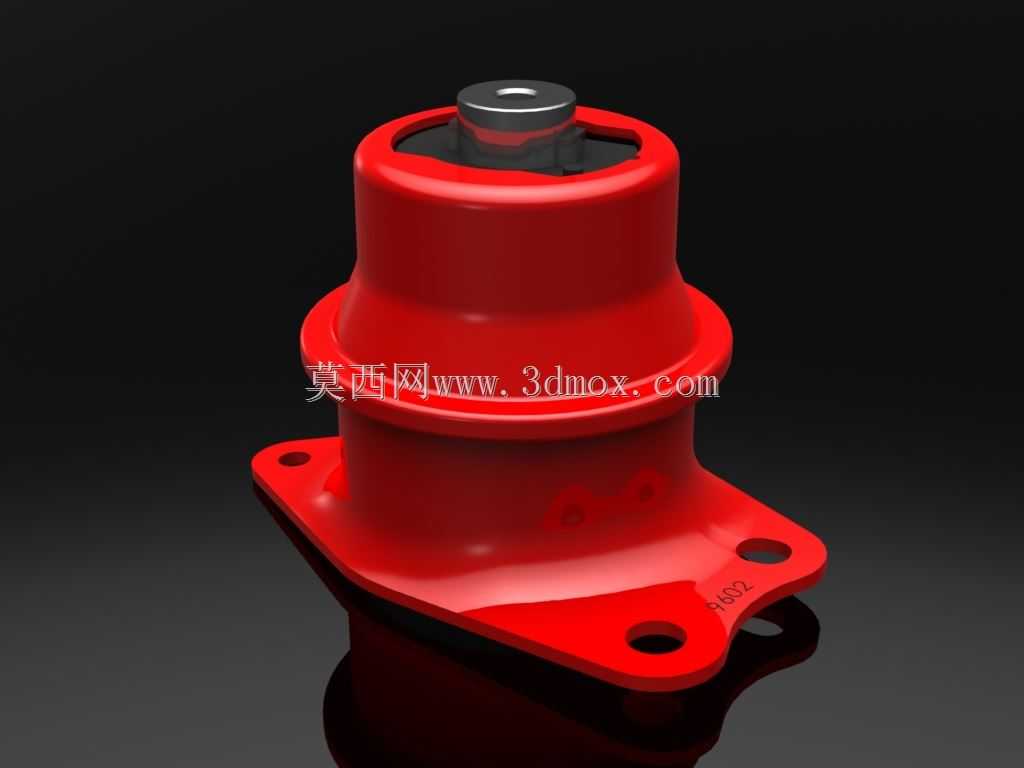

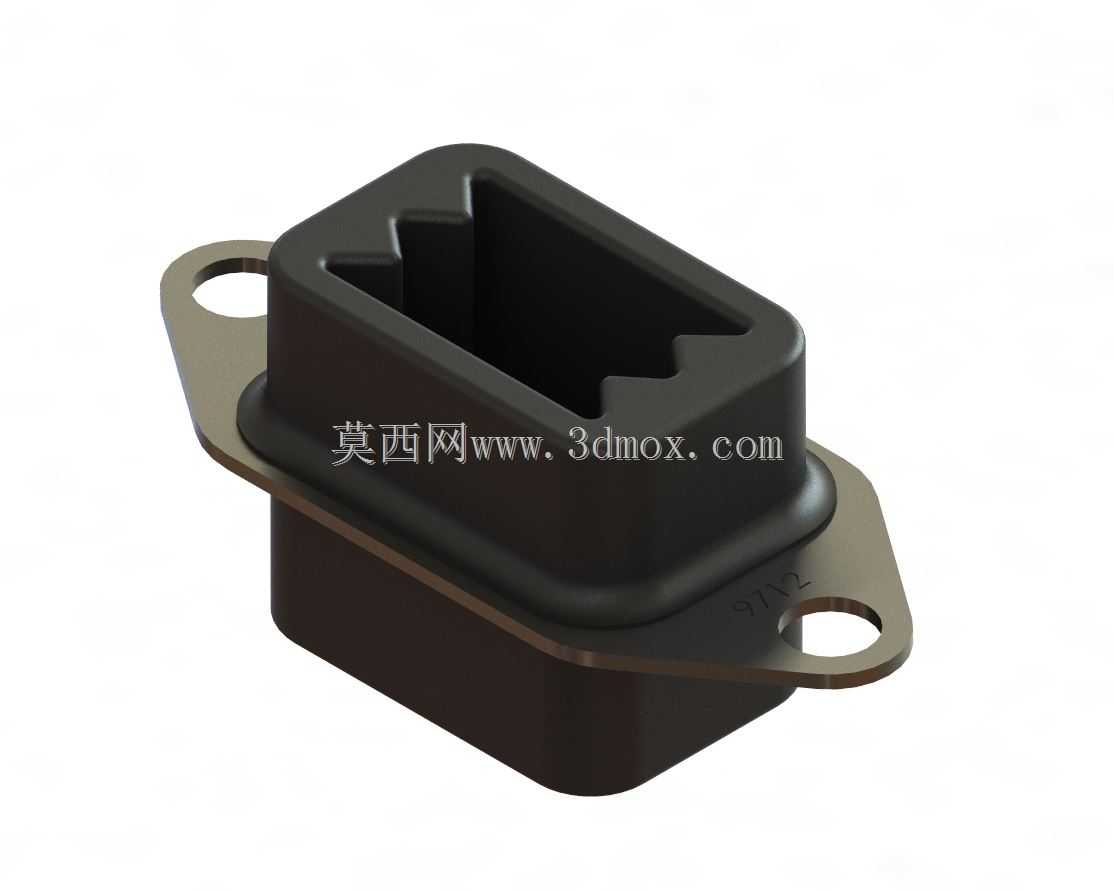

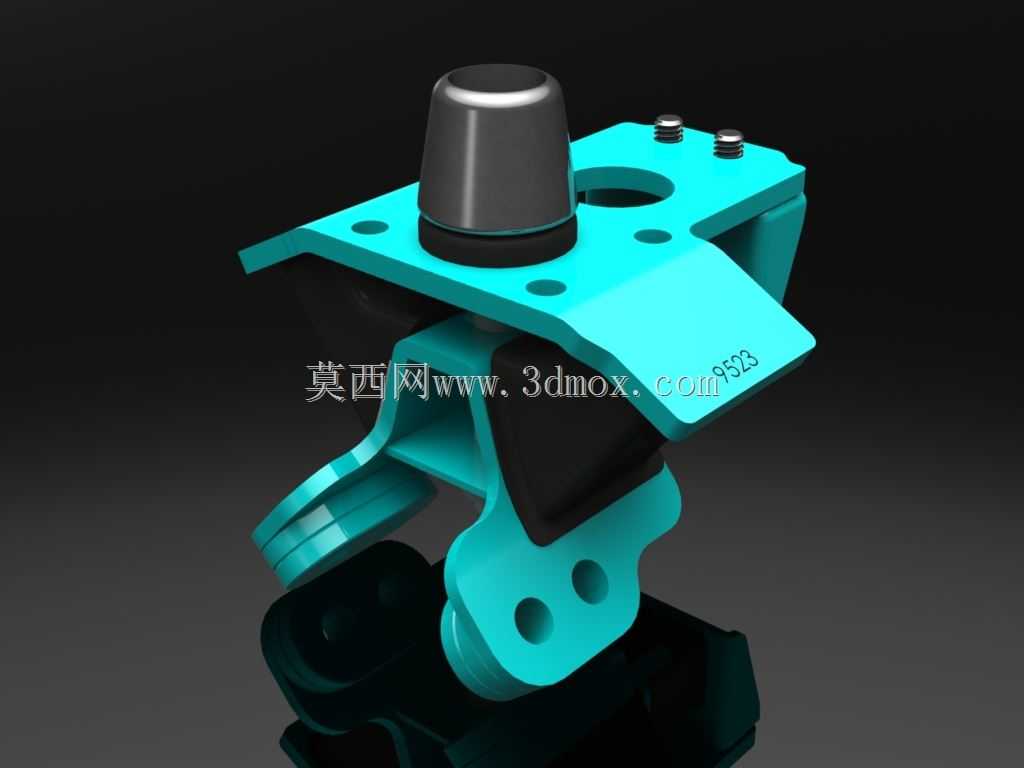

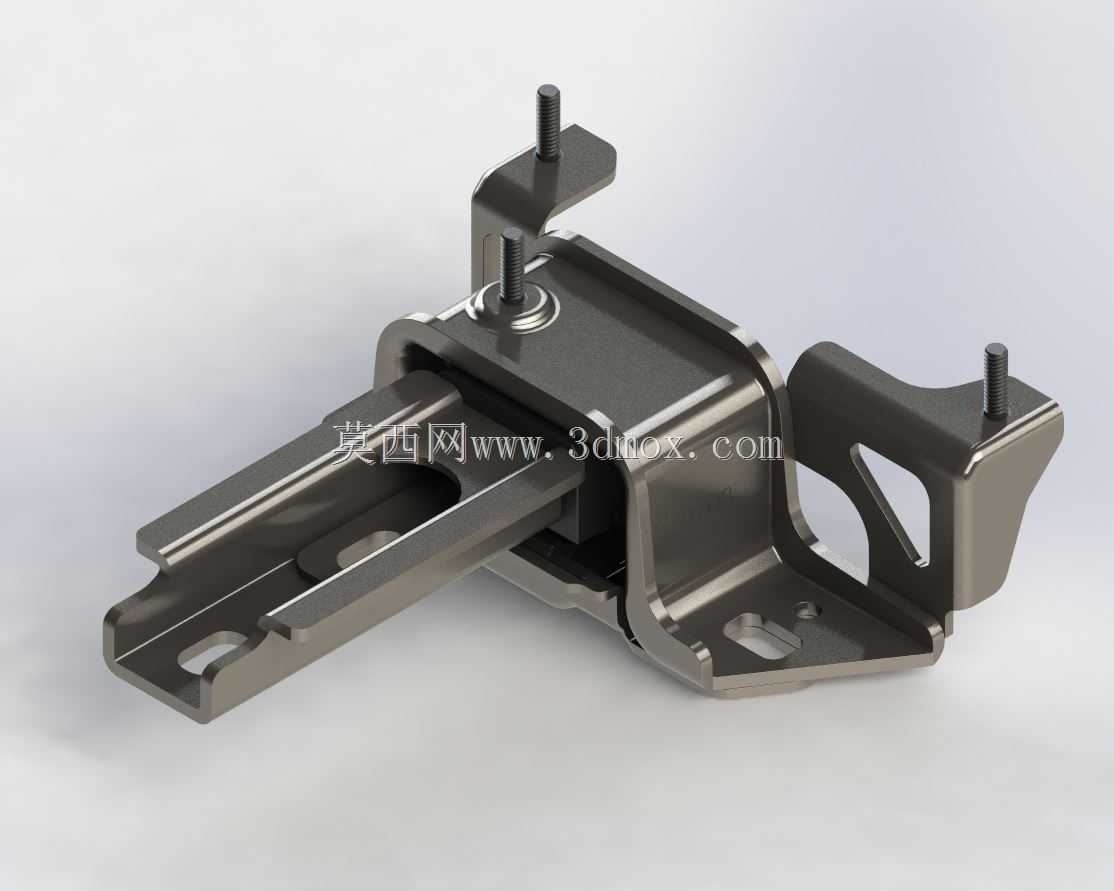

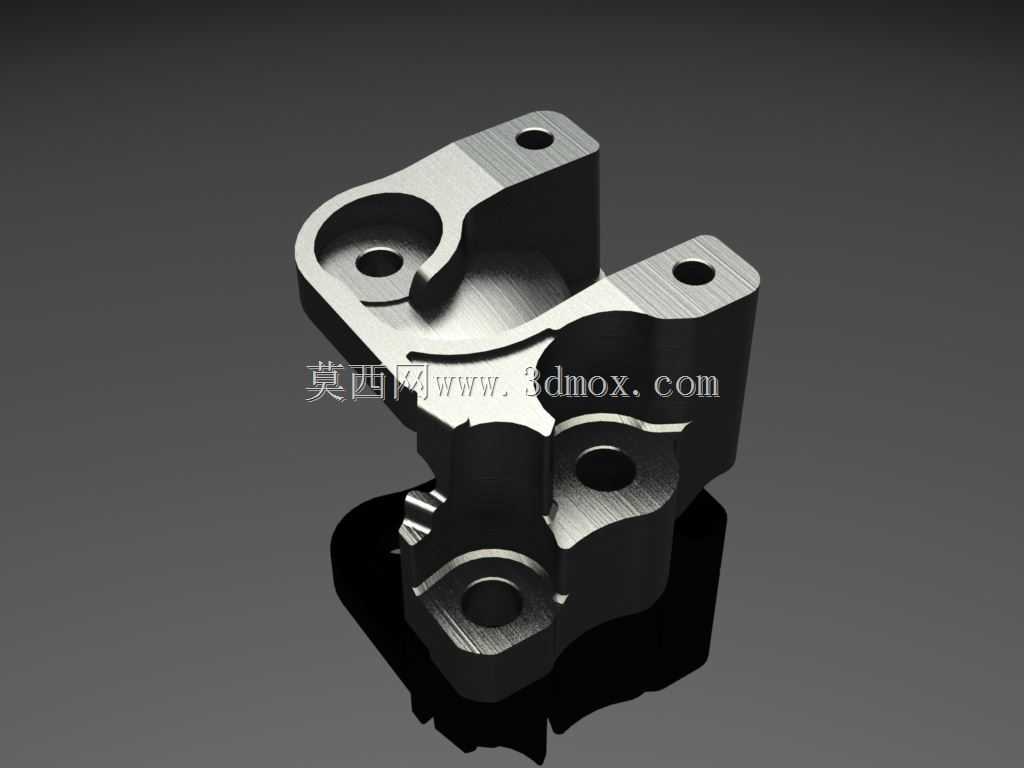

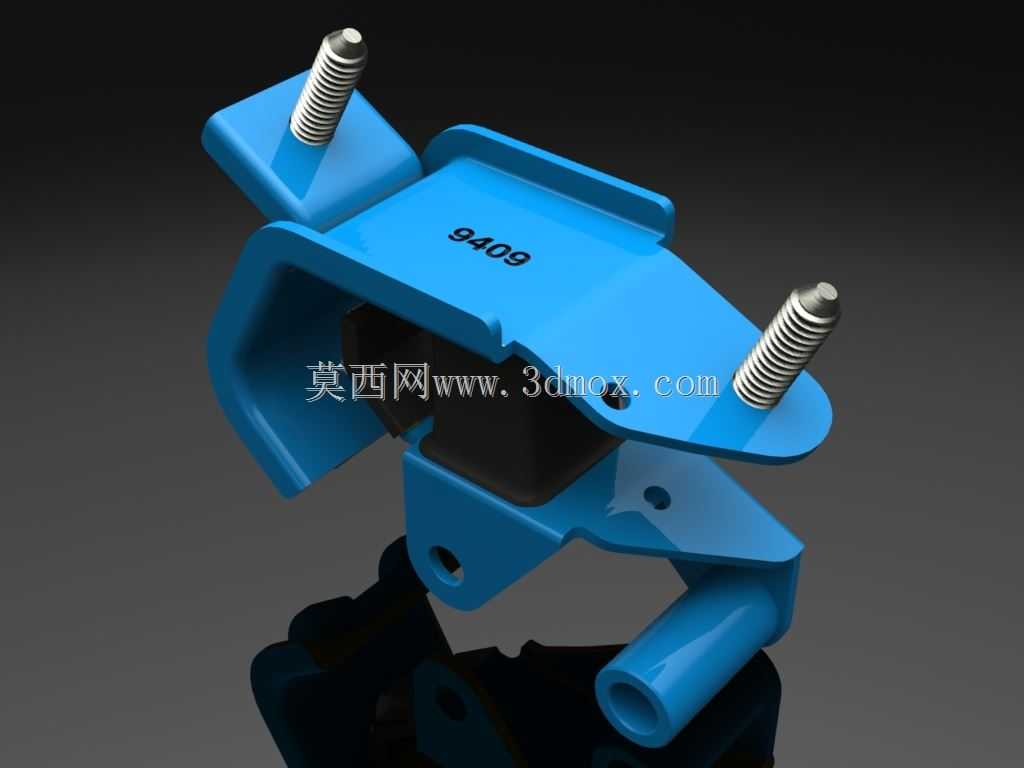

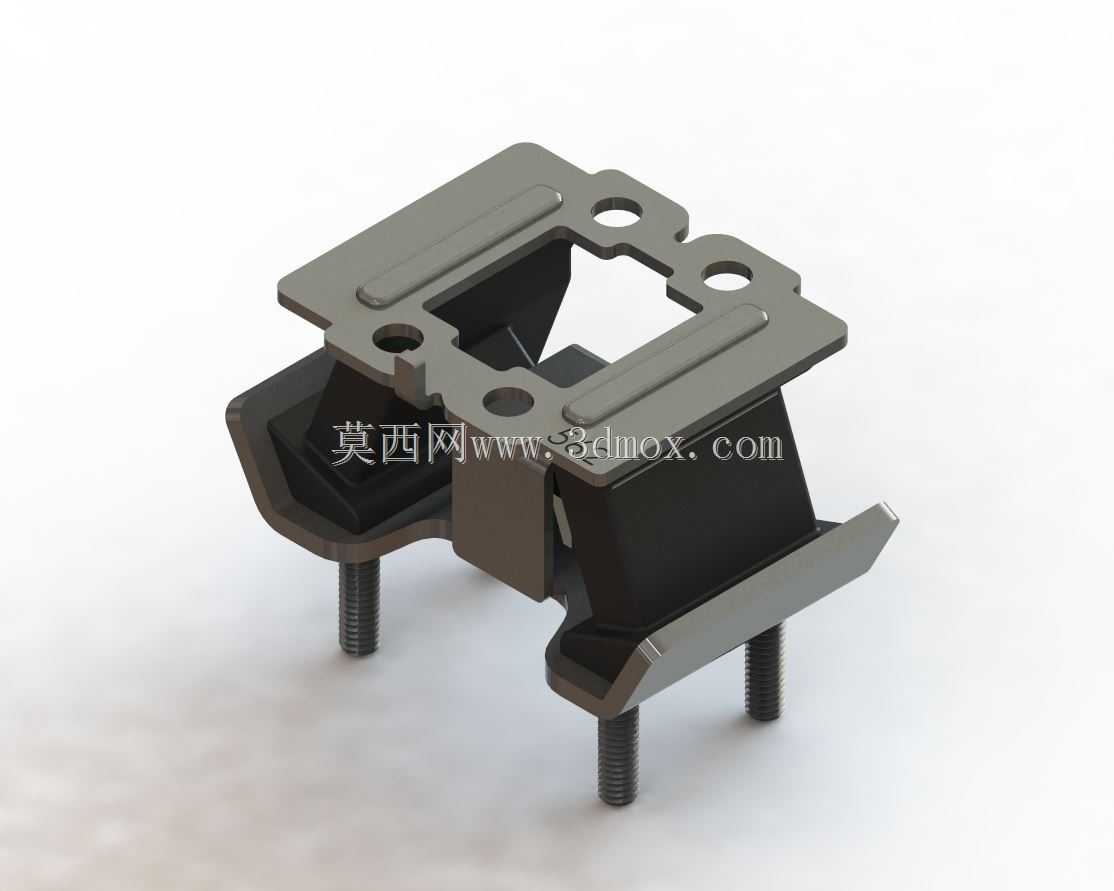

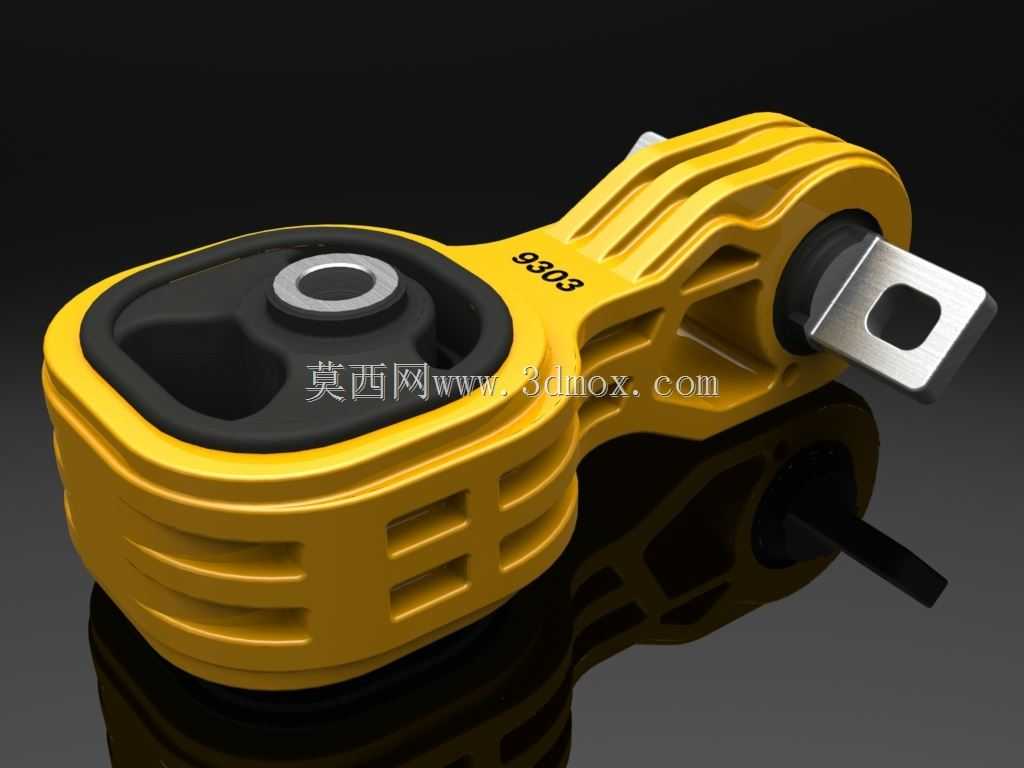

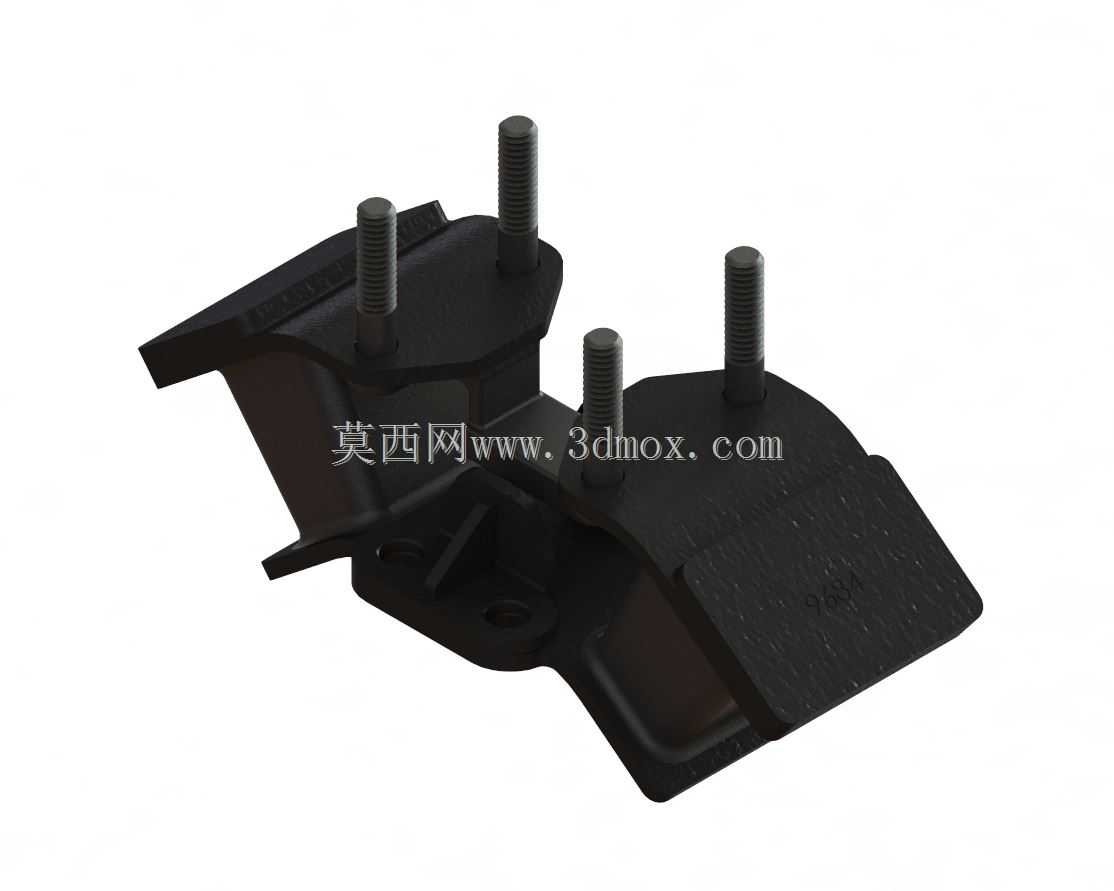

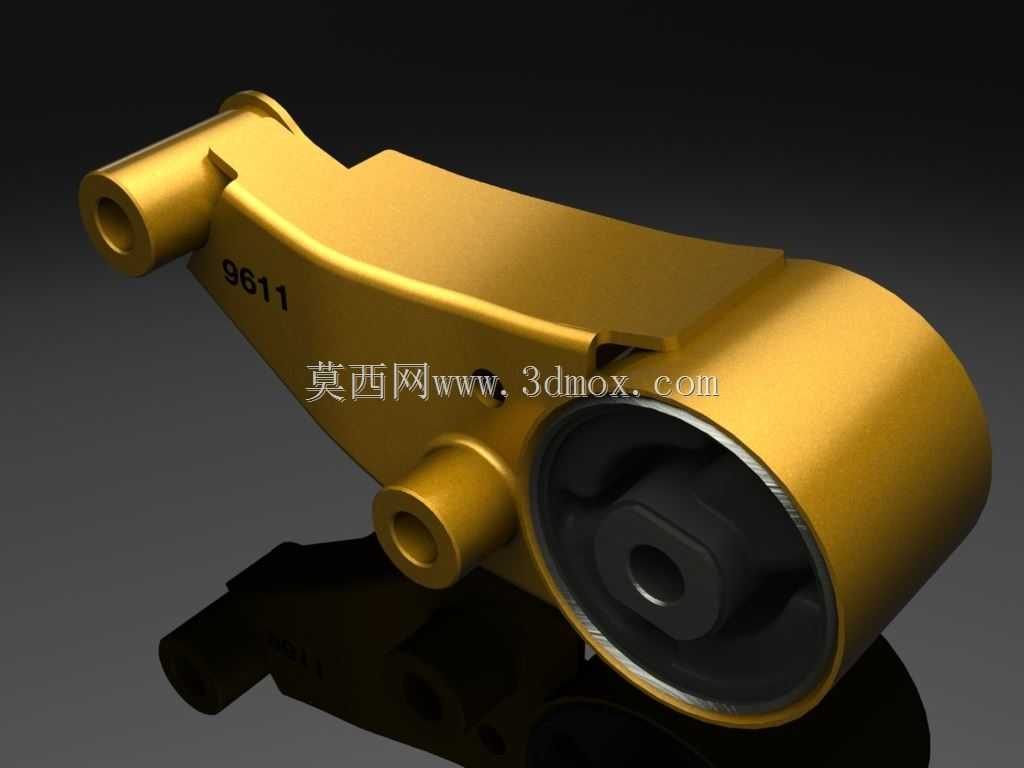

　　在整车动力总成的布置环节，发动机支座是衔接动力单元与车身副车架的核心承载构件，日常工况下需要同时承担动力总成的静态重力载荷、急加减速过程中的扭矩反力，以及颠簸路面传递的交变冲击载荷，其结构设计合理性直接影响整车NVH表现与动力总成的安装可靠性。从结构构型来看，该支座采用金属冲压支架与橡胶减震核心复合的结构形式，主体承载支架选用高强度冷轧钢板冲压成型，通过多道折弯工序形成立体承载结构，不同方向延伸的安装支耳分别对应动力总成侧与车身侧的安装点位，每个支耳上的安装孔位都经过同轴度公差校核，保证装配时螺栓能够顺利穿入，避免出现强制装配带来的内应力。支座核心的橡胶减震单元采用硫化工艺与内外金属衬套结合，

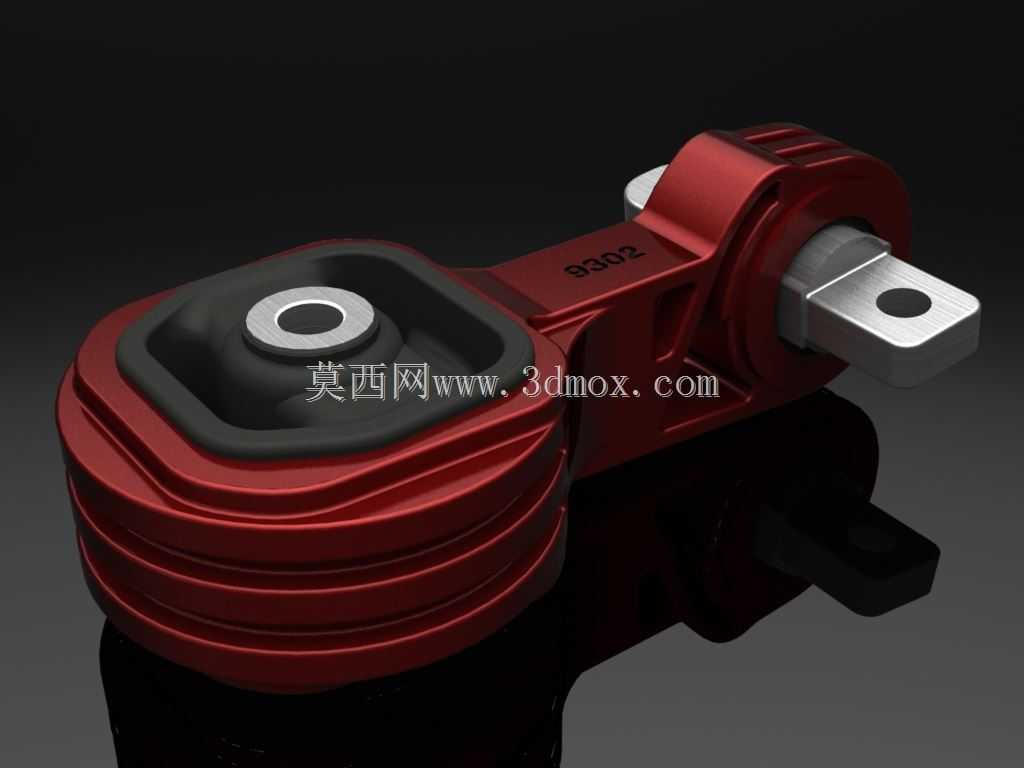

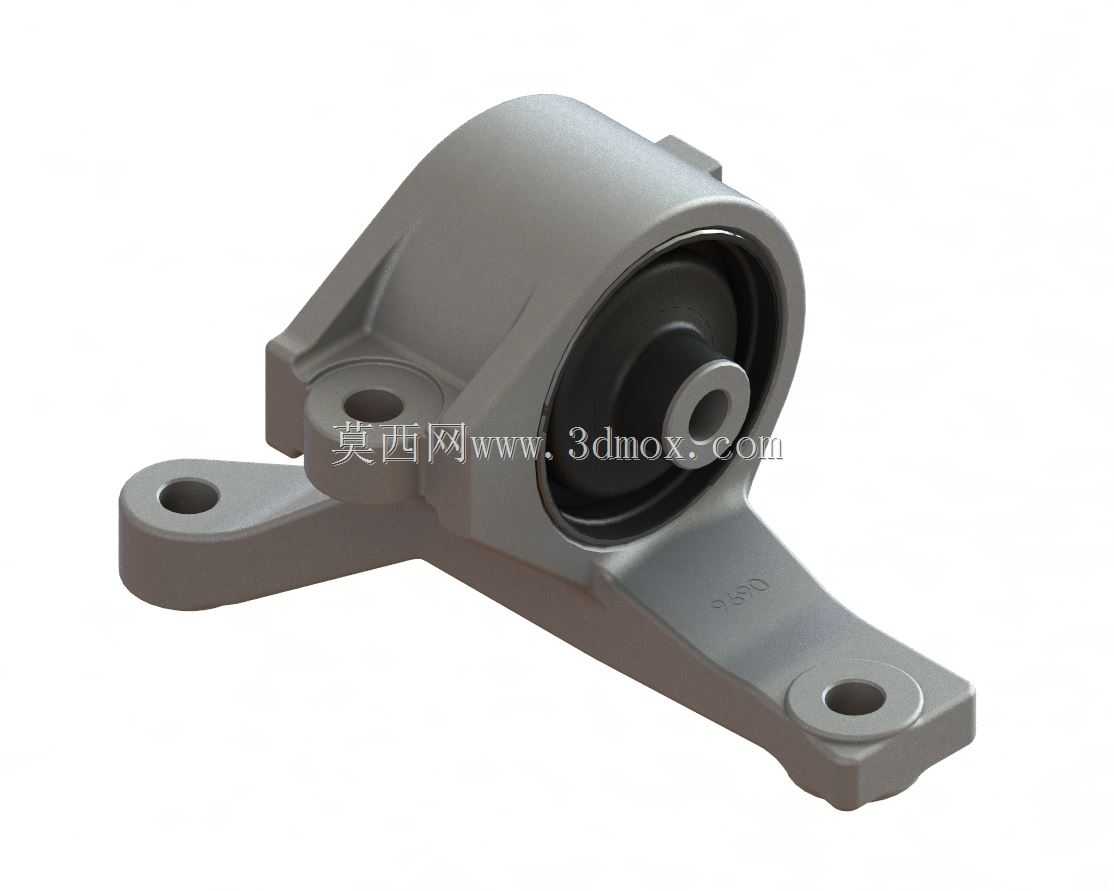

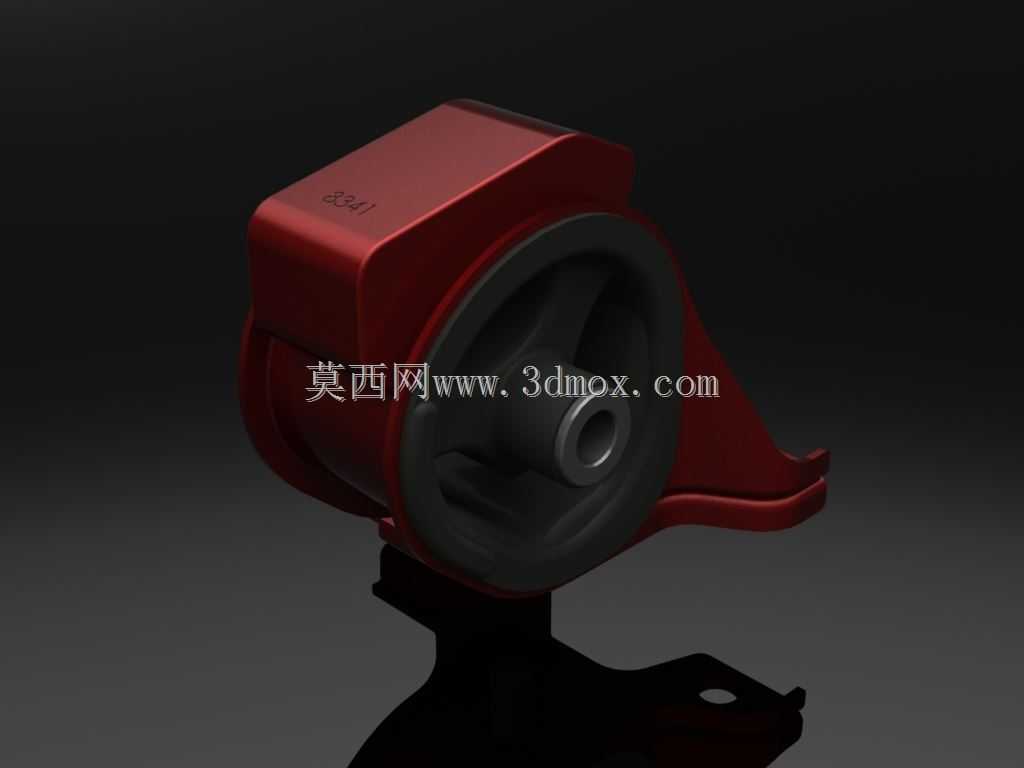

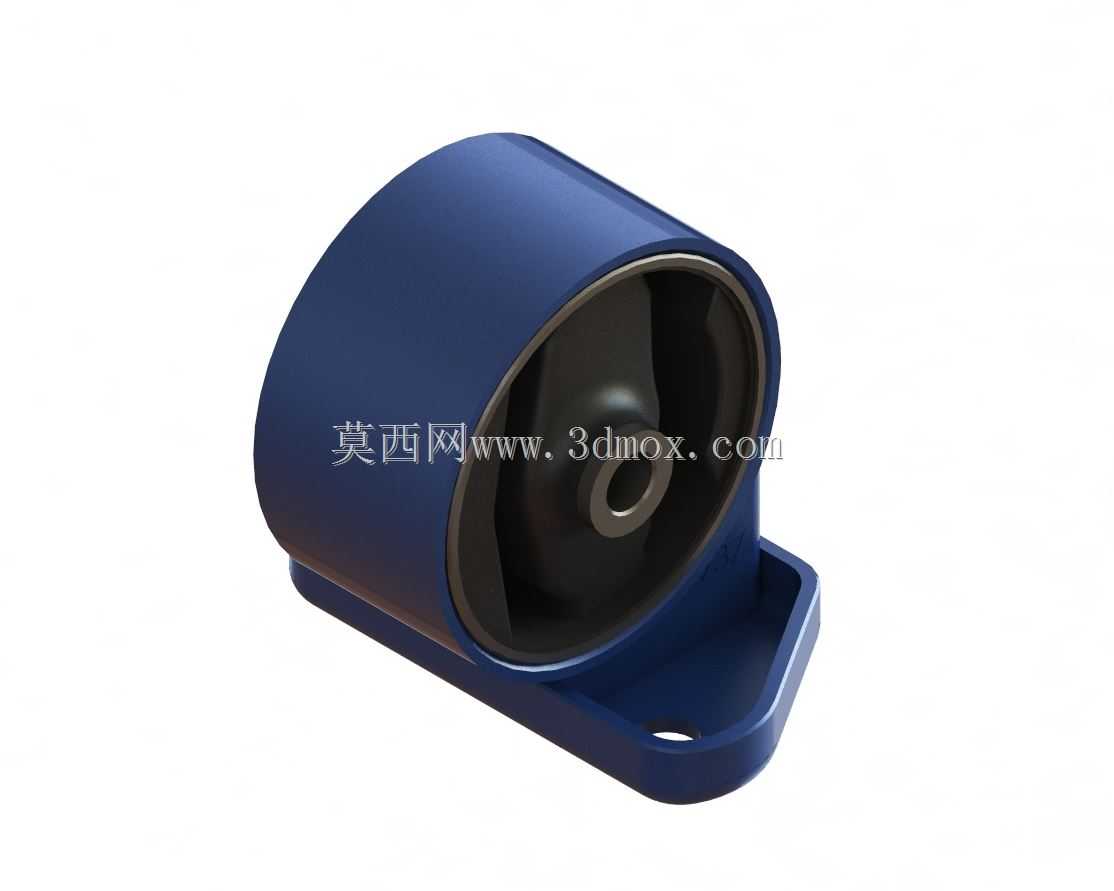

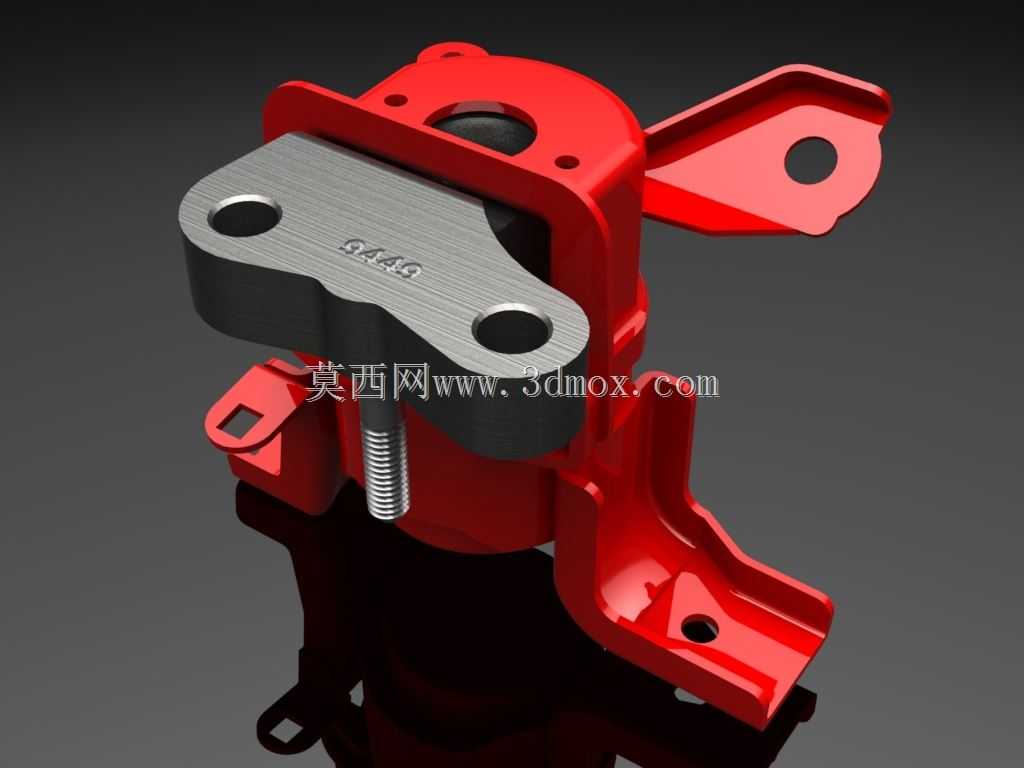

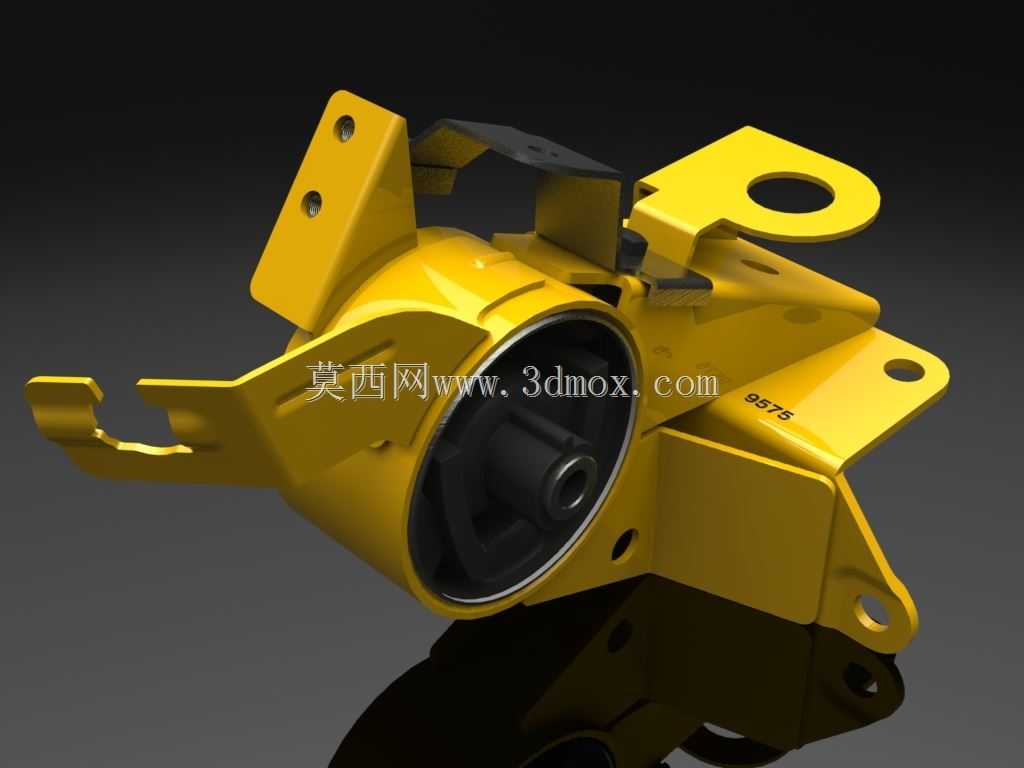

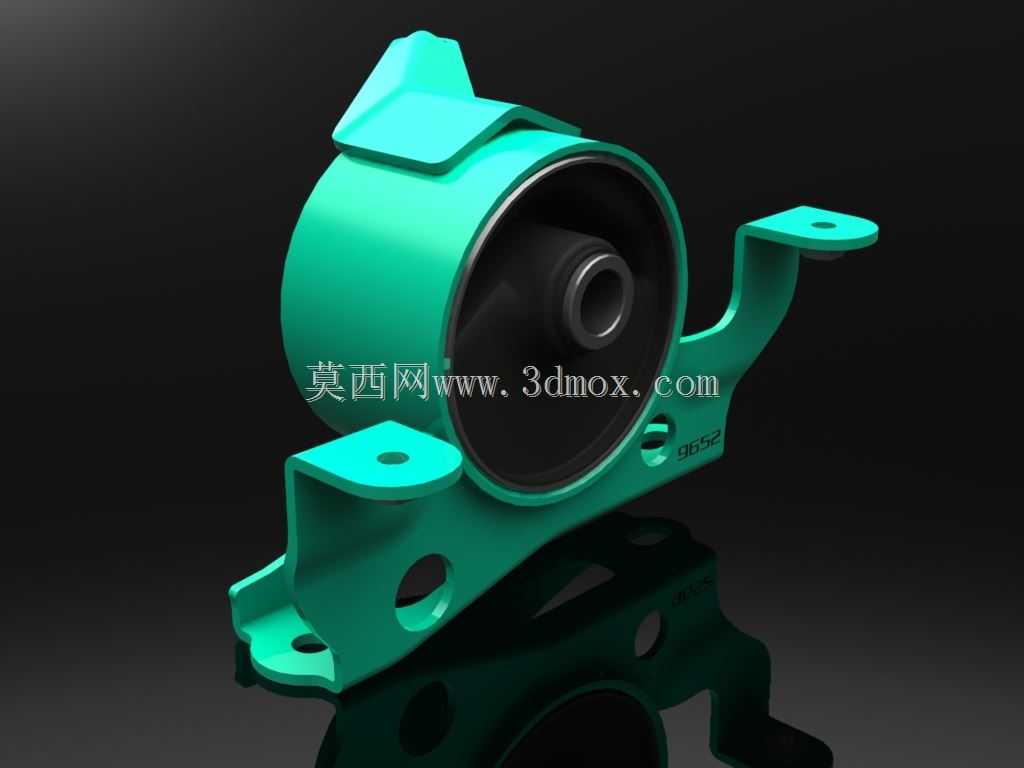

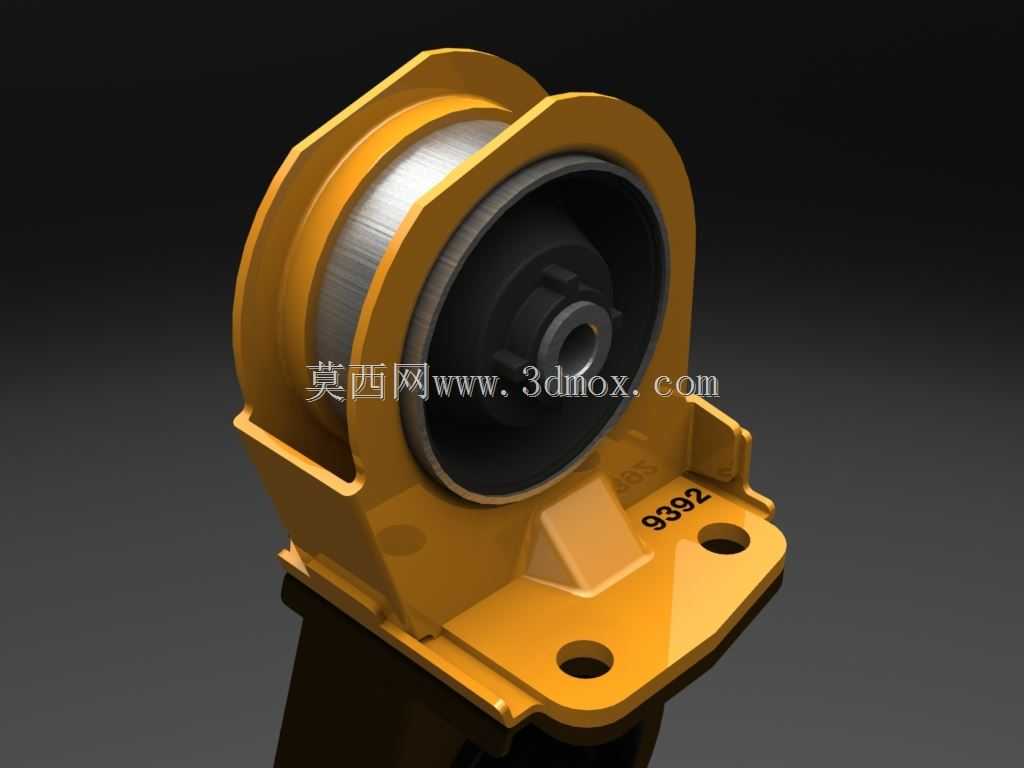

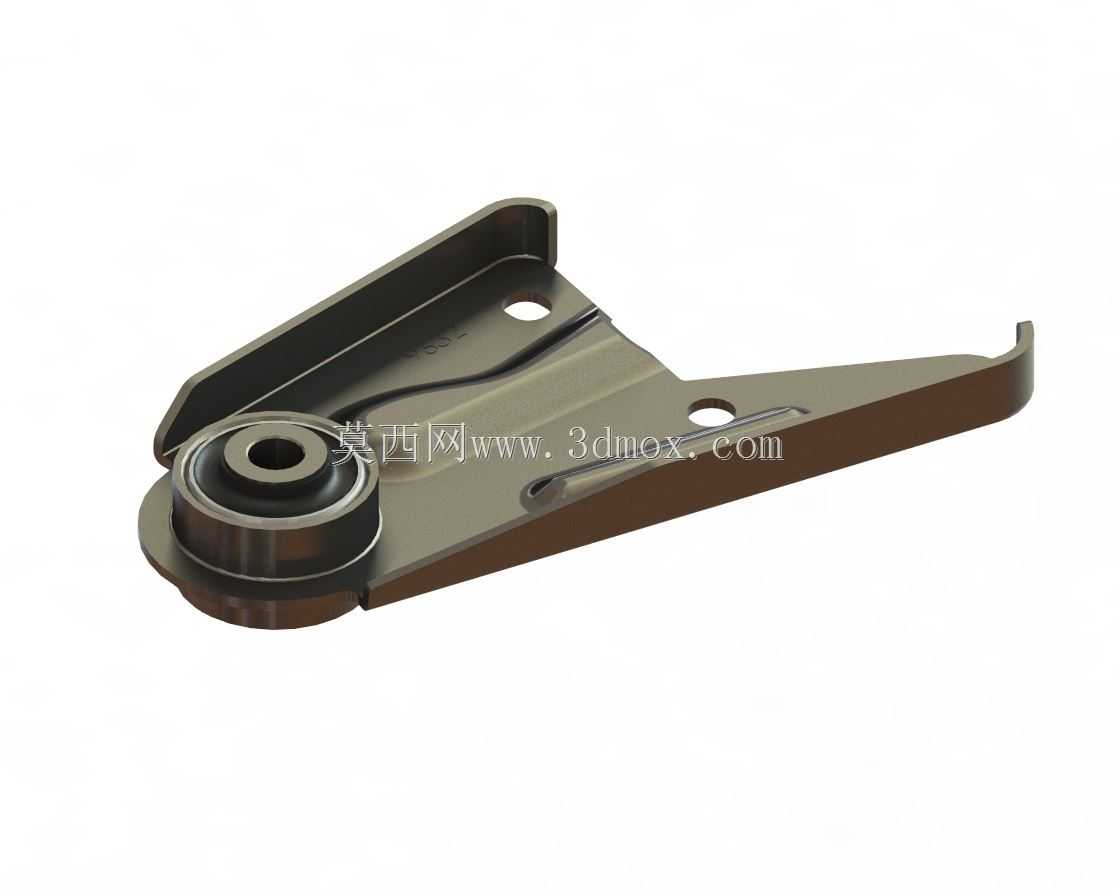

　　内圈金属衬套直接与动力总成侧的安装销配合，外圈与金属支架的腔体过盈压装，橡胶本体的硬度、阻尼特性经过多轮调校，能够在不同频率的振动传递路径上形成衰减效果：怠速工况下的低频大振幅振动可以通过橡胶的大变形量进行缓冲，高速行驶时的高频小振动则通过橡胶材料的内阻尼实现耗散，避免动力总成的振动直接传递到车身舱内。设计过程中，首先需要根据动力总成的重量、质心位置计算每个悬置点的承载载荷分配，确定支座的额定承载能力，同时要预留1.5倍以上的安全冗余，应对极限工况下的冲击载荷。安装边界方面，支座各个支耳的安装孔位坐标完全匹配整车布置的硬点要求，上方带圆孔的支耳用于连接管线固定卡扣，侧面延伸的异形支耳用于避让周边的排气管道、线束走向，

　　避免运行过程中与周边部件发生运动干涉；底部的支撑面设计有定位凸台，装配时能够快速卡入副车架的定位槽内，减少总装车间的装配对位时间，降低人工操作的误差。从结构细节来看，支架上的冲压翻边不仅提升了整体构件的抗弯截面模量，减少大载荷下的支架变形量，翻边处的圆角处理也避免了应力集中导致的支架疲劳开裂，所有焊接点位都采用满焊工艺，焊后经过抛丸处理消除焊接应力，表面采用电泳涂装提升耐腐蚀性能，能够适应底盘区域的泥水、盐雾等恶劣使用环境。在实际选型匹配过程中，需要确认支座的安装孔距、安装面高度差是否符合整车的布置要求，同时要核对橡胶单元的刚度曲线是否与动力总成的振动特性匹配，避免出现刚度过大导致减震效果不足，或是刚度过小导致动力总成位移量过大、

　　拉扯周边连接管线的问题。该类支座的三维建模过程中，需要重点还原冲压支架的折弯角度、安装孔的位置度公差、橡胶单元与金属支架的配合尺寸，确保模型能够直接用于虚拟装配校验、运动干涉检查，也可以作为有限元分析的基础模型，用于校核不同载荷下的支架应力分布、橡胶单元的变形量，提前发现结构设计中的薄弱点，减少后续物理样机的试制轮次，缩短产品开发周期。对于售后维修环节，该模型也可以作为维修人员的结构参考，帮助判断支座的磨损位置、确定安装对位标记，避免维修过程中出现错装、漏装的问题。
