主题标识立体浮雕装饰结构件

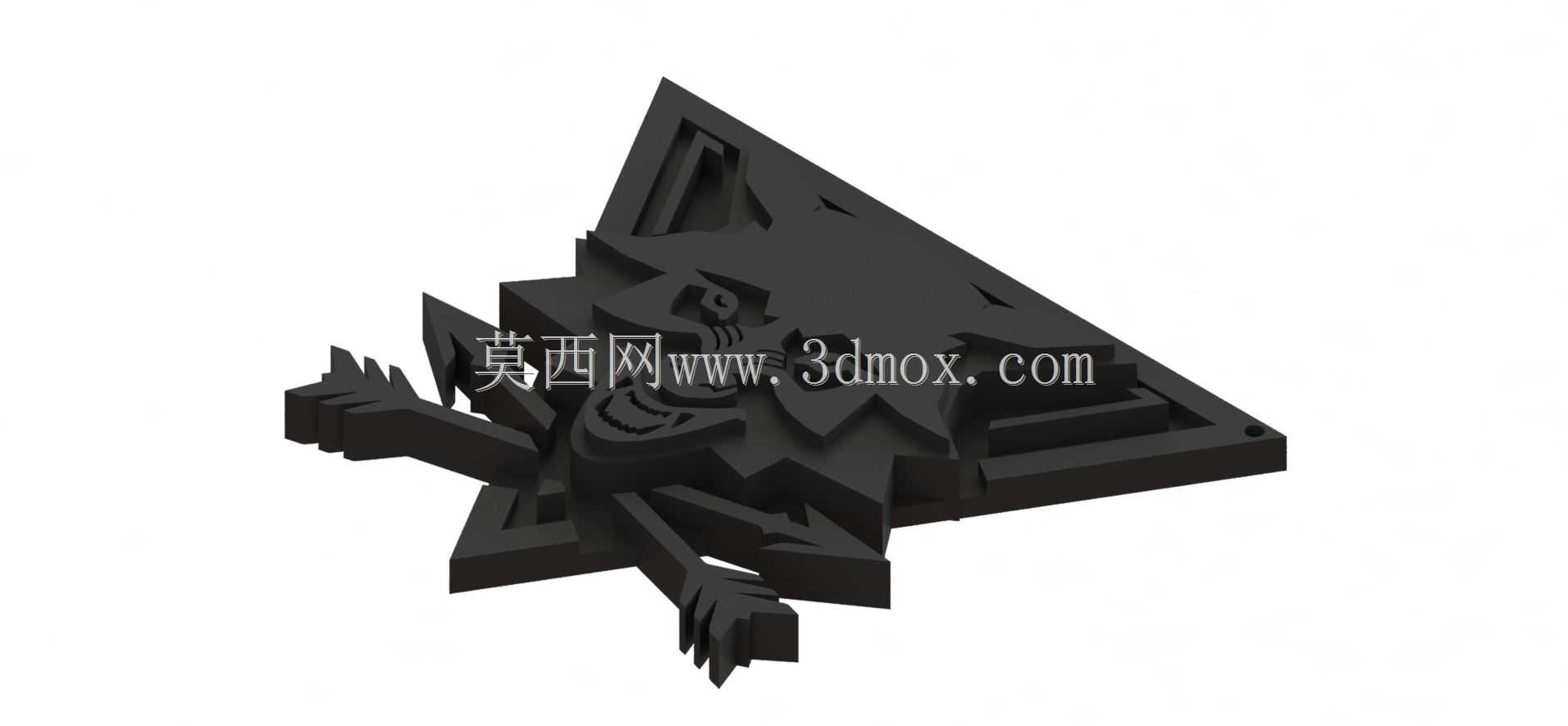

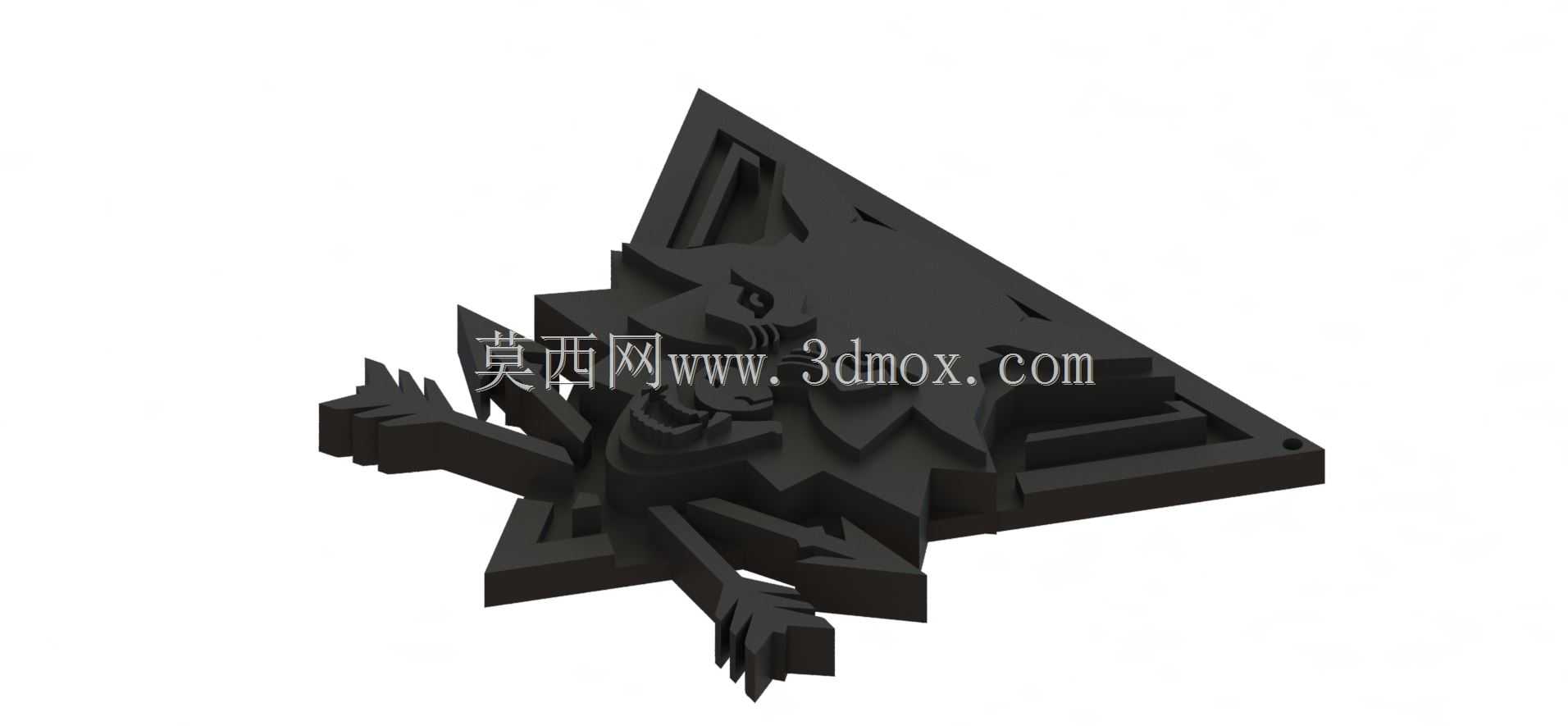

　　这款立体浮雕装饰构件的设计，最初是面向个性化文创装饰、主题场景布置的定制需求展开，在结构设计阶段就充分考虑了3D打印工艺的成型特性，所有凸起结构的拔模斜度控制在1.2度到2度之间，既保证打印过程中无需额外支撑即可顺利成型，也避免了后期打磨修整时破坏浮雕细节的轮廓精度。构件整体采用三角形基底作为承载主体，基底边缘做了0.8mm的圆角过渡，既消除了锐边带来的磕碰风险，也让整体轮廓更具视觉张力，基底厚度设置为4mm，能够保证手持或者粘贴安装时具备足够的结构强度，不会因为轻微外力出现弯折断裂的情况。

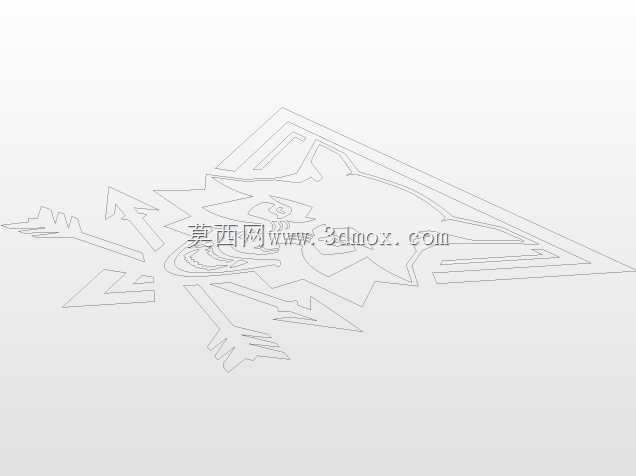

　　在浮雕元素的布局上，将交叉箭形结构与主题化的面部浮雕做了层次区分，最底层是三角形承载基底，中间层是交叉布置的箭形结构，箭尾的羽形细节做了0.5mm的凸起高度，箭头部分的锐边做了0.3mm的圆角处理，避免打印过程中出现尖端缺料的问题；最上层是主题面部浮雕，浮雕的最高凸起高度距离基底平面为8mm，各个细节的凹槽深度控制在1.2mm以上，保证FDM工艺打印时喷嘴能够顺利进入凹槽完成成型，不会因为槽宽过窄出现堵料或者细节缺失的问题。构件右上角预留了一个直径2mm的安装孔，既可以通过铜钉、螺丝完成硬质墙面的固定安装，也可以穿入挂绳作为挂件使用，安装孔的位置做了局部加厚处理，加厚区域直径为6mm，厚度比基底多2mm，避免安装时受力出现孔位开裂的问题。

　　从实际应用场景来看，这款构件既可以作为主题空间的墙面装饰件，通过背胶或者螺丝固定在展示墙、主题展柜的表面，也可以作为个性化配饰的基底，经过表面喷涂、做旧处理之后搭配挂绳做成胸章、挂饰，还可以作为桌游道具、主题手办的配套装饰件，搭配场景底座完成沉浸式场景的搭建。在设计过程中，所有的结构衔接处都做了圆弧过渡处理，没有出现壁厚突变的情况，最小壁厚控制在1.5mm以上，完全满足PLA、ABS、光敏树脂等常见3D打印材料的成型要求，打印完成之后无需做大量的后处理，只需要去除底部的打印支撑（如果采用平放打印的方式甚至可以完全不用支撑），简单打磨层纹之后就可以进行上色、组装等后续工序。

　　考虑到不同使用场景的尺寸需求，整个模型的参数化建模过程中把整体外形尺寸、浮雕凸起高度、安装孔直径都设置为可调整参数，使用者可以根据实际的安装空间大小，等比例缩放整个构件，缩放过程中不会出现结构错位、细节变形的问题，当整体尺寸缩放至原尺寸的50%时，最小的细节宽度仍然保持在0.8mm以上，依然能够满足普通桌面级3D打印机的成型精度要求。构件的背面设计为平面结构，没有多余的凸起或者凹槽，既能够减少打印时的支撑材料消耗，也能够保证粘贴安装时和安装基面完全贴合，不会出现缝隙、粘贴不牢的问题，背面的平面度公差控制在0.2mm以内，即使是采用光固化工艺打印，也能够保证底面的平整性，无需额外打磨就可以直接粘贴固定。

　　在细节设计的考量上，浮雕的各个面部特征线条都做了连续化处理，没有出现断开、锐角交汇的结构，避免打印过程中出现应力集中导致的部件翘曲，箭形结构和基底的衔接处做了1mm的过渡圆角，让两个结构的融合更加自然，不会出现生硬的拼接痕迹，整体的视觉层次通过不同的凸起高度来区分，无需额外上色就能够通过光影效果呈现出清晰的轮廓细节，即使是采用单色材料打印，也能够具备足够的辨识度。针对户外使用的场景，整个构件没有设计积水、积灰的凹槽结构，所有的凹陷位置都做了倾斜的排水角度，长期在户外使用也不会出现积水积存污渍的问题，配合耐候性打印材料使用时，能够适应不同的室外环境条件。
