偏心直列爆震管道阻火装置结构设计

　　在石化、燃气输送、油气储运等存在易燃易爆介质输送的管路系统中，阻火装置是阻断火焰传播、防止管路爆震蔓延的核心安全部件，偏心直列结构的爆震阻火器，正是针对管路安装空间受限、介质流阻要求严苛的工况开发的专用阻火设备。不同于常规同轴式阻火器的对称流道设计，这款偏心直列阻火器采用进出口轴线偏置的直列布局，在保证阻火性能达标的前提下，有效降低了介质流经阻火芯后的局部涡流损失，尤其适合大流量、低压力损失要求的长输管线、罐区呼吸管路、可燃气体排放管路的安装场景。从结构设计逻辑来看，这款阻火器的核心功能分为两个层级：一是稳态阻火功能，通过内部多层波纹阻火芯的狭缝淬熄效应，将传播过来的火焰快速分割为微小流股，

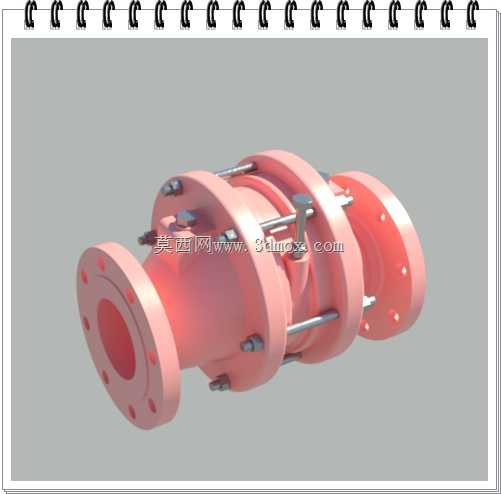

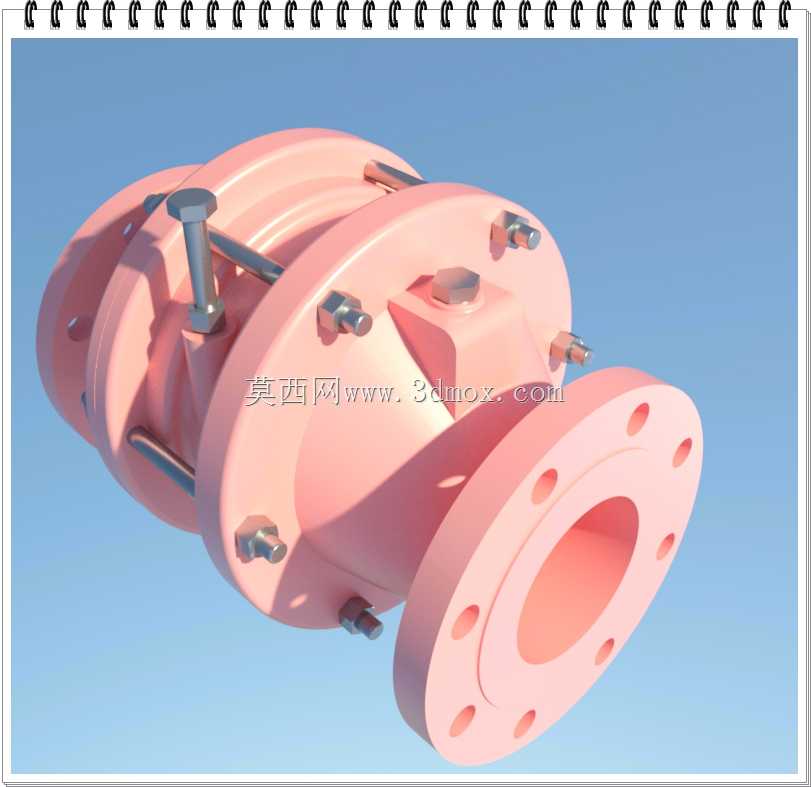

　　利用狭缝壁面的快速吸热作用把火焰温度降到燃点以下，实现火焰的阻断；二是爆震抑制功能，针对管路内可能出现的爆燃转爆震工况，在阻火芯前端设置了爆震缓冲腔结构，偏心布局的腔室可以对爆震产生的高压冲击波进行逐级卸压，避免冲击波直接冲击阻火芯造成结构损坏，同时削弱冲击波沿管路的传递强度，保护上下游管路设备不受爆震压力破坏。在实际安装边界设计上，这款阻火器采用法兰连接结构，进出口法兰的密封面尺寸、螺栓孔分布完全匹配对应压力等级的管路法兰标准，不需要额外配置过渡连接件即可直接对接现有管路；偏心结构的设计使得设备整体安装高度比同通径同轴阻火器降低15%左右，在管廊排布密集、垂直安装空间不足的场景下，不需要调整管路整体标高即可完成安装，

　　大幅降低现场施工的改造成本。阻火器的壳体采用分体式螺栓连接结构，中间夹持阻火芯组件，日常维护时只需要拆卸壳体连接螺栓即可取出阻火芯进行清洗或更换，不需要将整个设备从管路上切割拆除，有效缩短了运维停机时间。从流道设计细节来看，进出口流道采用渐扩渐缩的平滑过渡结构，配合偏心布局的流道走向，介质从入口进入后会沿腔室壁面均匀导流至阻火芯整个端面，避免了常规阻火器入口直吹阻火芯中心区域造成的局部流速过高、阻火负荷不均的问题，既提升了阻火芯的有效利用率，也减少了介质携带的固体杂质在阻火芯局部的淤积，延长了阻火芯的清洗周期。在结构强度设计上，壳体壁厚按照对应管路压力等级的1.5倍安全系数进行核算，连接螺栓的规格、数量经过爆震工况下的载荷校核，

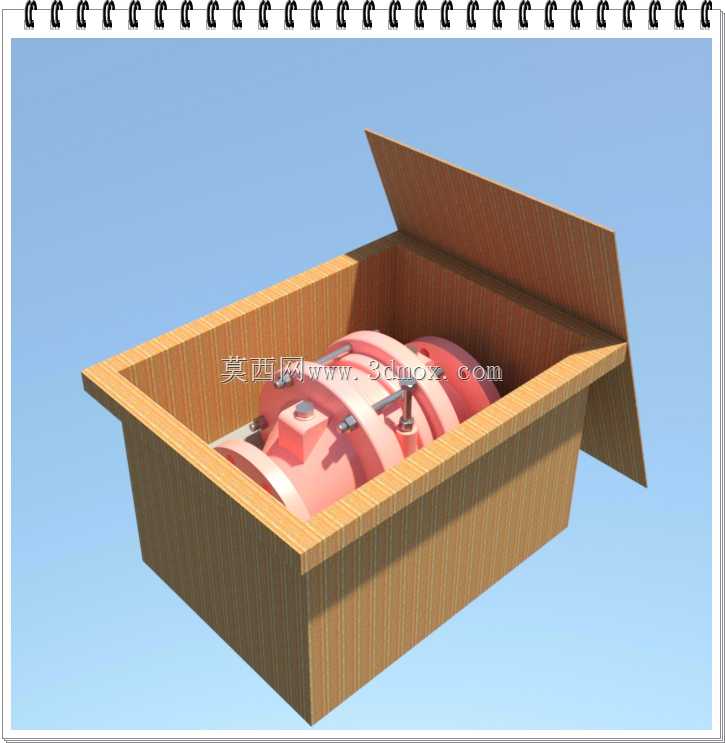

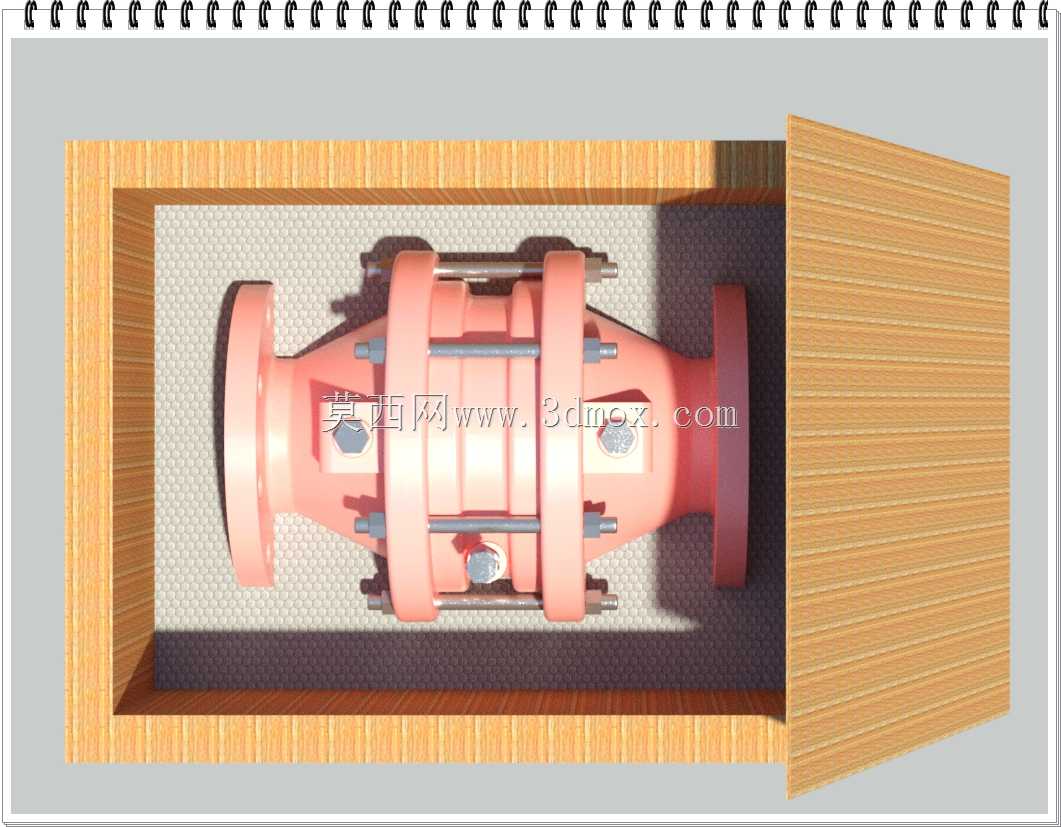

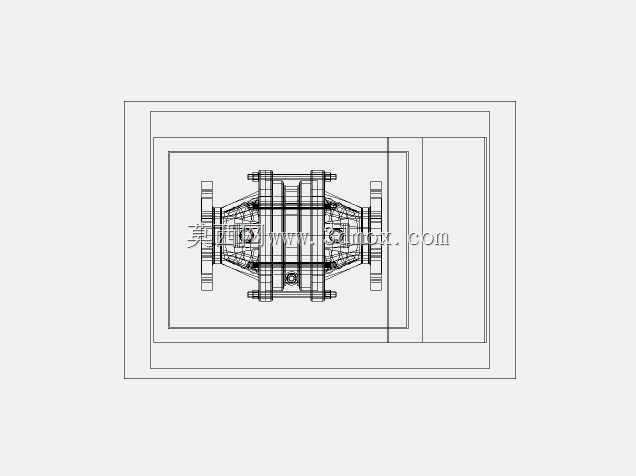

　　能够承受短时爆震产生的峰值压力冲击，不会出现壳体开裂、螺栓断裂的失效情况；阻火芯采用不锈钢波纹板与平带交替缠绕的结构，狭缝尺寸根据对应介质的最大试验安全间隙进行匹配设计，保证不同组别易燃易爆介质都能实现可靠淬熄，同时阻火芯与壳体之间采用耐高温密封件进行密封，避免火焰从阻火芯与壳体的装配间隙处窜流，造成阻火失效。在实际工况适配中，这款偏心直列阻火器既可以安装在水平管路上，也可以根据现场空间情况调整安装角度，偏心结构不会造成内部积液问题，适合输送含有少量凝液的可燃气体介质，避免常规下偏心阻火器容易积液冻堵、上偏心阻火器容易积气的问题；设备的整体长度与同通径管路阀门长度接近，在管路系统初始设计时，可以直接将其作为管路附件纳入排布，不需要额外预留过长的安装空间。针对不同的介质特性，阻火芯的狭缝规格、材质可以进行适配调整，比如输送含腐蚀性介质时可以选用耐腐蚀合金材质的阻火芯，输送高温介质时可以选用耐高温密封件与壳体材质，覆盖绝大多数工业可燃介质输送管路的阻火防护需求。从建模细节来看，整个模型完整还原了壳体的分体结构、法兰连接细节、阻火芯的层叠结构、螺栓螺母的装配关系，所有配合面的尺寸公差、装配间隙都按照实际工程设计要求进行还原，既可以用于管路系统的整体排布仿真，也可以作为阻火器结构优化、性能仿真的基础模型，帮助设计人员快速完成管路安全附件的选型匹配与结构校核。
